Support affiches

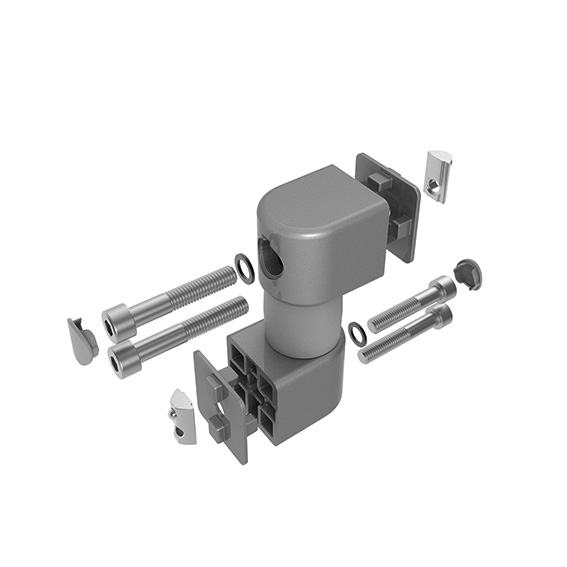

Articulation à friction I40L pour bras système (Kit)

B (mm): 40 R (mm): 4.0 W (Nm): 3.0 MAmax (Nm): 45.0 Rainure N (mm): 8 Profilé: I

Couleur:Logement : couleur alu Anneau de couverture : gris ≈ RAL 7042 Caches : gris ≈ RAL 7042 Plaques de centrage : couleur aluPays de livraison:Monde entierDescription:Joint de raccordement avec friction pour la création de bras de système avec pièces de profilé; orientable 360°; Le joint de friction peut être fixé latéralement, transversalement, ou sur la face du profilé; si fixé sur la face avant, le trou central du profilé respectif doit être fileté M8 (min. 15 mm de profondeur)Matériau:Logement : fonderie d’aluminium Anneau de couverture : plastique Inserts : acier Arbre de friction : acier Caches : plastique Vis : acier Rondelles : acier Plaques de centrage : fonderie d’aluminium Ecrous de rainure en T : acierKit:1 joint de friction 2 caches 2 vis DIN EN ISO 4762 (DIN 912) - M8 x& 45 (pour écrou de rainure en T) 2 vis DIN EN ISO 4762 (DIN 912) - M8 x 50 (pour trou central) 2 rondelles 8-FSt 2 plaques de centrage 2 écrous de rainure en T – R8 – M8Etat de surface:Logement : peint. poudre Plaques de centrage : peint. poudre Vis : zingué Rondelles : zingué Ecrous pour rainure en T : zingué

0,00 €

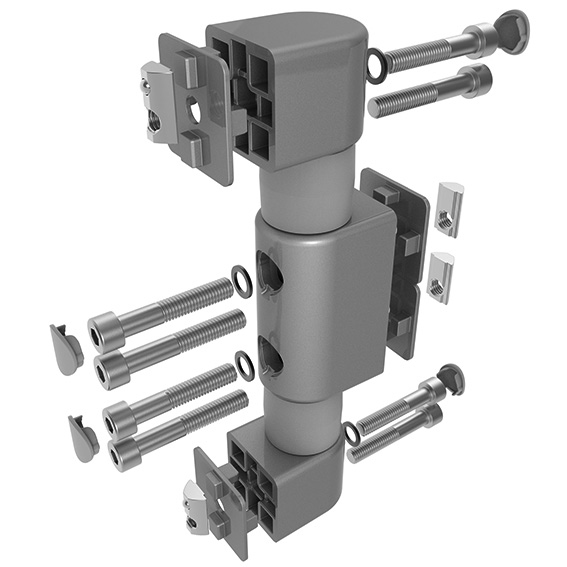

Articulation à friction I80H pour bras système (Kit)

B (mm): 40 L x B (mm): 80 x 40 R (mm): 4.0 W (Nm): 2x 15.0 MAmax (Nm): 200.0 Rainure N (mm): 8 Profilé: I

Couleur:Logement : couleur alu Anneau de couverture : gris ≈ RAL 7042 Caches : gris ≈ RAL 7042 Plaques de centrage : couleur aluPays de livraison:Monde entierDescription:Joint de raccordement avec friction pour la création de bras de système avec pièces de profilé; orientable 360°; Le joint de friction peut être fixé latéralement, transversalement, ou sur la face du profilé; si fixé sur la face avant, le trou central du profilé respectif doit être fileté M8 (min. 15 mm de profondeur)Matériau:Logement : fonderie d’aluminium Anneau de couverture : plastique Inserts : acier Arbre de friction : acier Caches : plastique Vis : acier Rondelles : acier Plaques de centrage : fonderie d’aluminium Ecrous de rainure en T : acierKit:1 joint de friction 4 caches 4 vis DIN EN ISO 4762 (DIN 912) - M8 x 45 (pour écrou de rainure en T) 4 vis DIN EN ISO 4762 (DIN 912) - M8 x 50 (pour trou central) 4 rondelles 8-FSt 4 plaques de centrage 4 écrous de rainure en T– R8 – M8Etat de surface:Logement : peint. poudre Plaques de centrage : peint. poudre Vis : zingué Rondelles : zingué Ecrous pour rainure en T : zingué

0,00 €

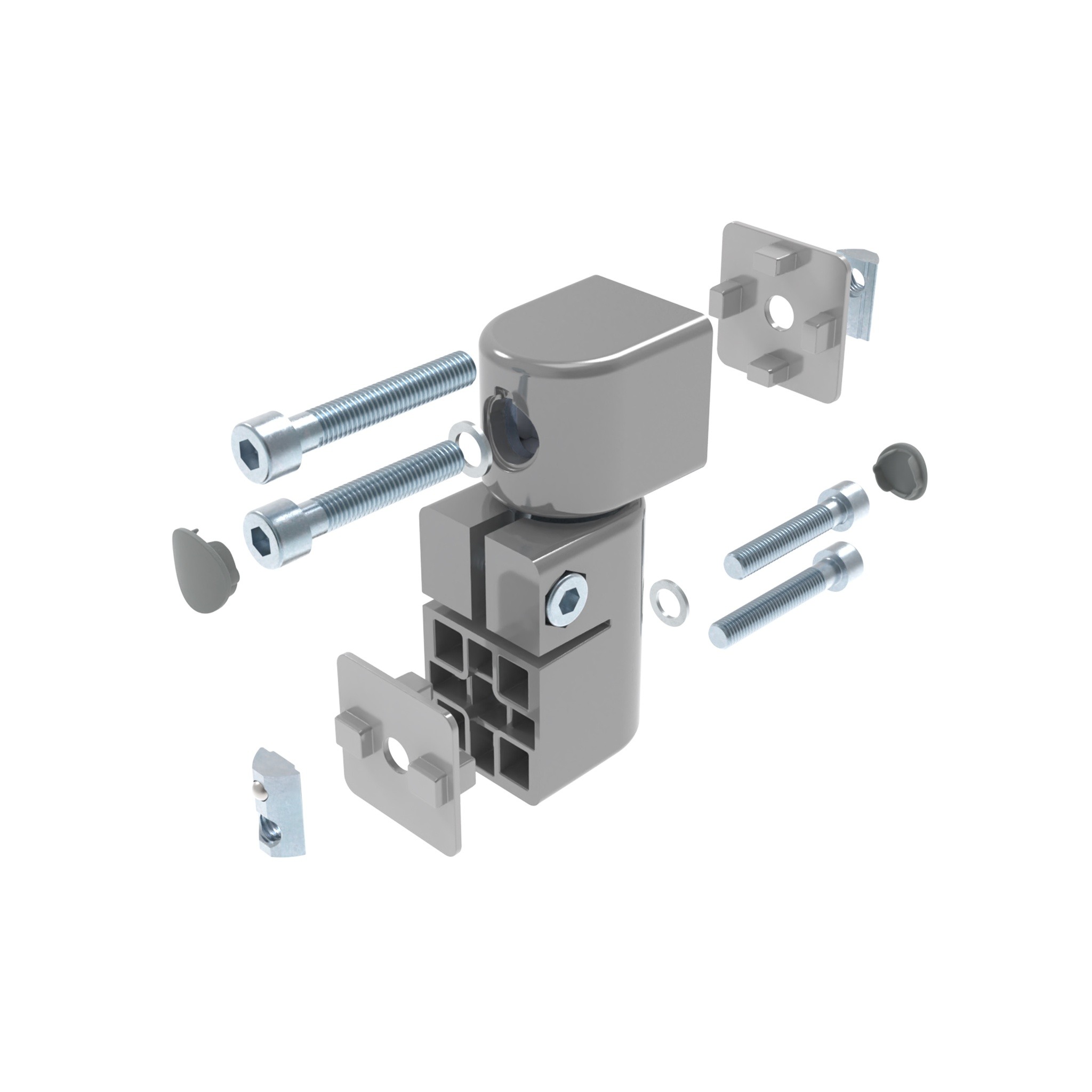

Articulation à friction réglable I40L, pour bras articulé (Kit)

B (mm): 40.0 R (mm): 4.0 MAmax (Nm): 45.0 Rainure N (mm): 8 Profilé: I

Couleur:Logement : couleur alu Anneau de couverture : gris ≈ RAL 7042 Caches : gris ≈ RAL 7042 Plaques de centrage : couleur aluPays de livraison:Monde entierDescription:Articulation à friction pour la création de bras systèmes en combinaison avec du profilé aluminium ; pivotant sur 360°, la friction est réglable au moyen d'une vis de serrage (ou d'un levier de blocage en option) ; Peut être fixé en but de profilé ou sur la rainure du profilé, l'axe de friction est positionné verticalement ; En cas de fixation à l'extrémité, le trou central du profilé doit être taraudé M8 (min. 15 mm de profondeur)Matériau:Logement : fonderie d’aluminium Anneau de couverture : plastique Inserts : acier Arbre de friction : acier Caches : plastique Vis : acier Rondelles : acier Plaques de centrage : fonderie d’aluminium Ecrous de rainure en T : acierKit:1 articulation à friction 2 caches 2 vis DIN EN ISO 4762 (DIN 912) - M8 x 45 (pour écrou pour rainure en T) 2 vis DIN EN ISO 4762 (DIN 912) - M8 x 50 (pour trou central) 2 vis DIN EN ISO 4762 (DIN 912) - M8 x 35 (pour serrage) 2 rondelles 8-FSt 2 plaques de centrage 2 écrous pour rainure en T - rainure 10 - M8Etat de surface:Logement : peint. poudre Plaques de centrage : peint. poudre Vis : zingué Rondelles : zingué Ecrous pour rainure en T : zinguéInformation:Levier de verrouillage compatible pour joint à friction réglable, voir 041LL065K91M840M1-

0,00 €

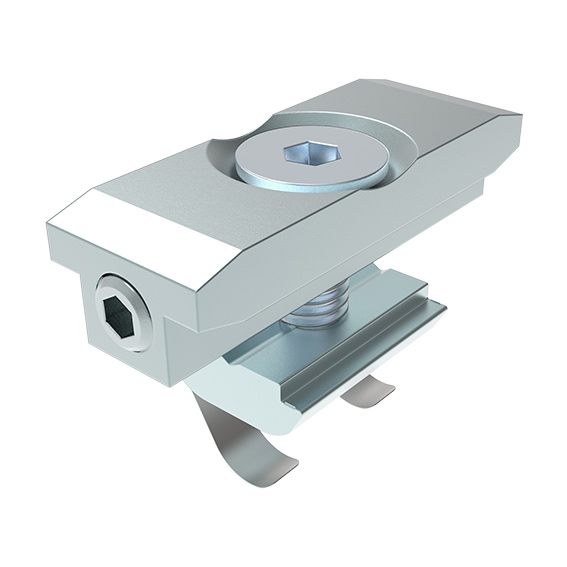

Connecteur direct I / B, rainure 8 / 10

Rainure N (mm): 10 Profilé: B

Pays de livraison:Monde entierDescription:Pour croiser ou connecter en parallèle deux profilés aluminium R8 vers R10 ; assemblage sans usinageMatériau:AcierEtat de surface:Zingué

0,00 €

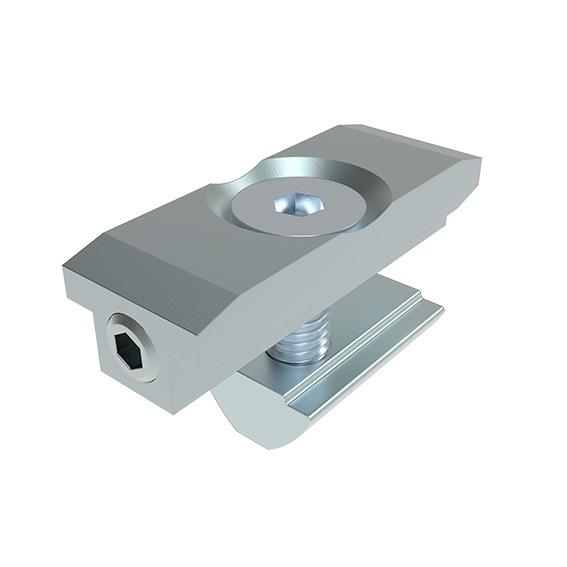

Connecteur direct I, rainure 8

Rainure N (mm): 8 Profilé: I

Pays de livraison:Monde entierDescription:Pour croiser ou connecter en parallèle deux profilés aluminium ; assemblage sans usinageMatériau:AcierEtat de surface:Zingué

0,00 €

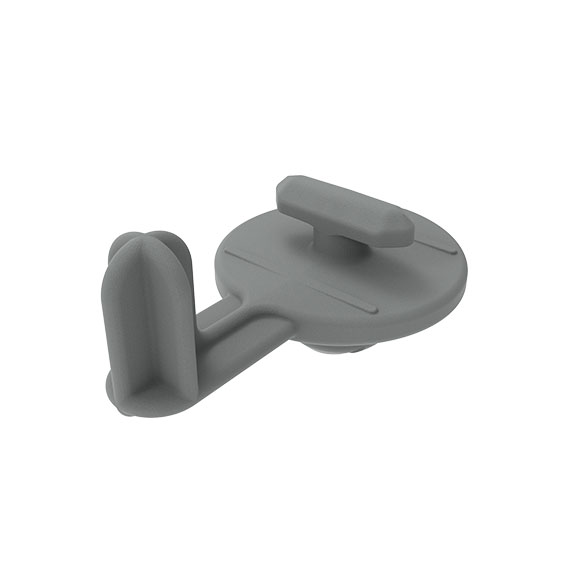

Connecteur rainure sur rainure SOS I8 360°

Version: I8 / I8 Couleur: Gris ≈ RAL 7042 A2 (profil) (mm): 4.4 (4.5)

Couleur:GrisPays de livraison:Monde entierDescription:Pour connecter en parallèle ou perpendiculairement deux profilés aluminium ; assemblage rapide sans outils et sans usinageMatériau:Plastique PA, renforcé fibre de verreOptions:Marteau, autres couleurs sur demandeInformation:Barrette d'alimentation compatible, voir 6SBEU04I.264 Lampe LED compatible, voir 6SL0040I.953 Tablette étagère compatible AL, voir 061AS300N08.788Information 2:Pour une fixation correcte, au moins deux connecteurs Slot-on-Slot SOS 360° sont nécessaires

0,00 €

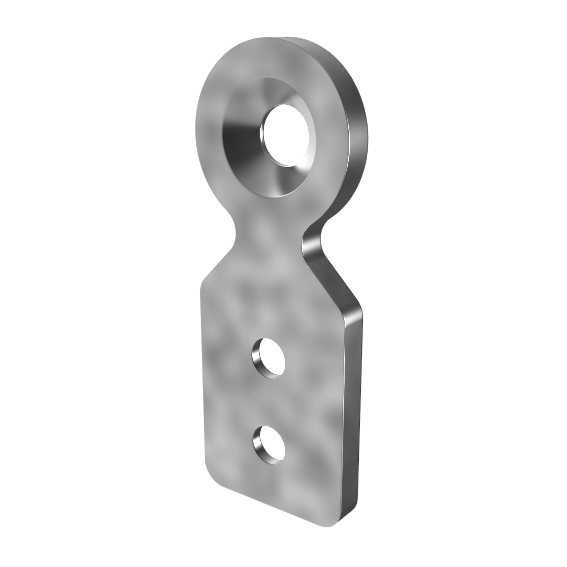

Plaque de connexion D28

Pays de livraison:Monde entierDescription:Pour connecter un profilé structurel tubulaire d’un diamètre extérieur de Ø 28 mm avec un profilé aluminium à angle droit; raccord fileté vers le trou du profilé Ø 28 mm ou vers l’insert taraudé pour D28 M8 pour profilés tubulaires Ø 28 mmFixation:Avec vis à tête fraisée 1xM8 et 2xM6Matériau:AcierEtat de surface:ZinguéInformation:Douille filetée compatible D28 M8, voir 099RV28AS02

0,00 €

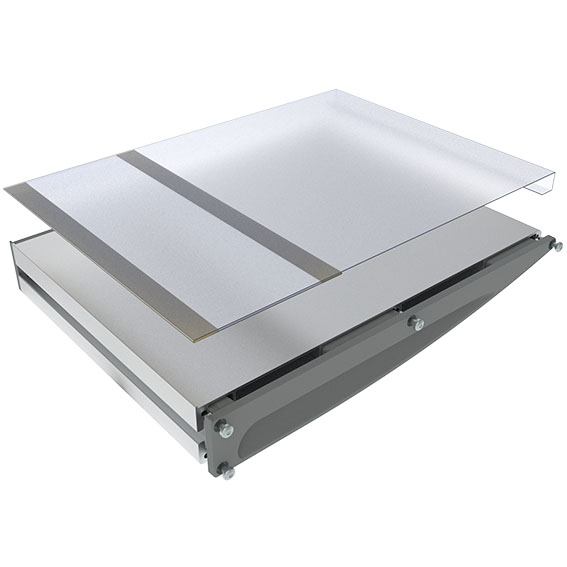

Support affiche AL (Kit)

Version: Cadre d’affichage AL A3 L (mm): 430 M: DIN A3 Rainure N (mm): 8 Profilé: I

Couleur:Caches : grisPays de livraison:Monde entierDescription:Montage durable des affichesMatériau:Support affiches : aluminium Film affiches : plastique PET Caches : plastique PA, renforcé de bille de verre Vis : acierKit:1 support affiches 1 film affiches 2 Caches 8 vis 3.9 x 16Etat de surface:Support affiches : anodisé Vis : zinguéInformation:Connecteur direct compatible I, voir 099DC0840N08 et suivants, Plaque à connecteur T compatible, voir 093VAD28V Joints de friction compatibles I40H, voir 061FGZ40LN08 Joints de friction compatibles I80H, voir 061FGZ80HN08

0,00 €

Support affiches
