Articulation à friction réglable I40L, pour bras articulé (Kit)
Prix régulier :
0,00 €
Réf. produit :
061FFZ40LN08
Conditionnement:
1 pièce
Description:

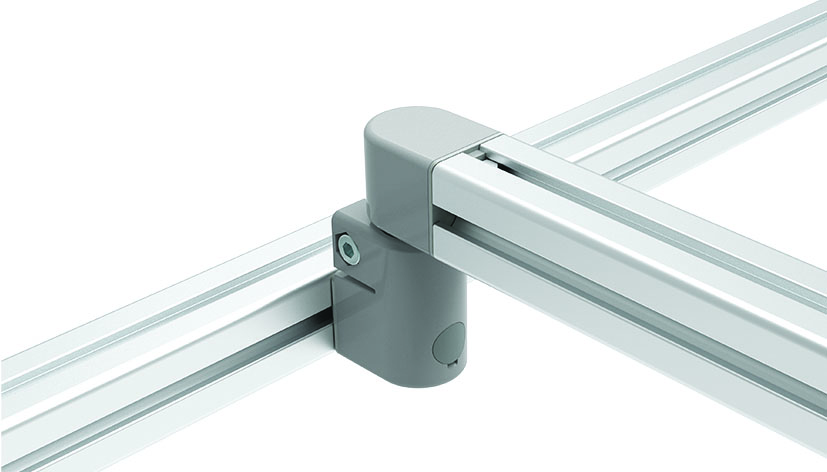

Articulation à friction pour la création de bras systèmes en combinaison avec du profilé aluminium ; pivotant sur 360°, la friction est réglable au moyen d'une vis de serrage (ou d'un levier de blocage en option) ;
Peut être fixé en but de profilé ou sur la rainure du profilé, l'axe de friction est positionné verticalement ;
En cas de fixation à l'extrémité, le trou central du profilé doit être taraudé M8 (min. 15 mm de profondeur)
Articulation à friction pour la création de bras systèmes en combinaison avec du profilé aluminium ; pivotant sur 360°, la friction est réglable au moyen d'une vis de serrage (ou d'un levier de blocage en option) ;
Peut être fixé en but de profilé ou sur la rainure du profilé, l'axe de friction est positionné verticalement ;
En cas de fixation à l'extrémité, le trou central du profilé doit être taraudé M8 (min. 15 mm de profondeur)
Matériau:
Logement : fonderie d’aluminium
Anneau de couverture : plastique
Inserts : acier
Arbre de friction : acier
Caches : plastique
Vis : acier
Rondelles : acier
Plaques de centrage : fonderie d’aluminium
Ecrous de rainure en T : acier
Etat de surface:
Logement : peint. poudre
Plaques de centrage : peint. poudre
Vis : zingué
Rondelles : zingué
Ecrous pour rainure en T : zingué
Couleur:
Logement : couleur alu
Anneau de couverture : gris ≈ RAL 7042
Caches : gris ≈ RAL 7042
Plaques de centrage : couleur alu
Kit:
1 articulation à friction
2 caches
2 vis DIN EN ISO 4762 (DIN 912) - M8 x 45 (pour écrou pour rainure en T)
2 vis DIN EN ISO 4762 (DIN 912) - M8 x 50 (pour trou central)
2 vis DIN EN ISO 4762 (DIN 912) - M8 x 35 (pour serrage)
2 rondelles 8-FSt
2 plaques de centrage
2 écrous pour rainure en T - rainure 10 - M8
Information:
Levier de verrouillage compatible pour joint à friction réglable, voir 041LL065K91M840M1-
Pays de livraison:
Monde entier
Logement : fonderie d’aluminium
Anneau de couverture : plastique
Inserts : acier
Arbre de friction : acier
Caches : plastique
Vis : acier
Rondelles : acier
Plaques de centrage : fonderie d’aluminium
Ecrous de rainure en T : acier
Etat de surface:
Logement : peint. poudre
Plaques de centrage : peint. poudre
Vis : zingué
Rondelles : zingué
Ecrous pour rainure en T : zingué
Couleur:
Logement : couleur alu
Anneau de couverture : gris ≈ RAL 7042
Caches : gris ≈ RAL 7042
Plaques de centrage : couleur alu
Kit:
1 articulation à friction
2 caches
2 vis DIN EN ISO 4762 (DIN 912) - M8 x 45 (pour écrou pour rainure en T)
2 vis DIN EN ISO 4762 (DIN 912) - M8 x 50 (pour trou central)
2 vis DIN EN ISO 4762 (DIN 912) - M8 x 35 (pour serrage)
2 rondelles 8-FSt
2 plaques de centrage
2 écrous pour rainure en T - rainure 10 - M8
Information:
Levier de verrouillage compatible pour joint à friction réglable, voir 041LL065K91M840M1-
Pays de livraison:
Monde entier
| Conditionnement: | 1 pièce |
|---|---|
| Modèle: | 40 mm Dimension Modulaire |
| Poids (g): | 876.3 |
| Code ERP: | 150772 |
Portraits de produits
Classification
- ECLASS 6.0
- 23360301
- ECLASS 7.0
- 23360301
- ECLASS 8.0
- 23360301
- ECLASS 9.0
- 23360301
- ECLASS 10.0
- 23360301
- ECLASS 11.0
- 23360301
- ECLASS 12.0
- 23360301
- ECLASS 13.0
- 23360301
- Zolltarifnummer
- 76169990990
- Code douanier exportation
- 73269098
