Charnières

La gamme de charnières FATH répond aux exigences des assemblages modernes en profilés d’aluminium : Les charnières destinées à l’ingénierie mécanique doivent être robustes et précises. C’est pourquoi FATH fournit des charnières industrielles en aluminium, acier, acier inoxydable, injection Zamac et plastique dans différentes tailles. Il existe une version adaptée à chaque application.
Roulettes escamotables pivotantes ou fixes avec pédale de levage

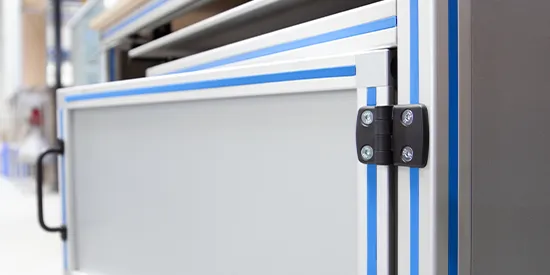

FATH Combi hinges, made from plastics, stainless steel, and die-cast aluminum, form a visually homogeneous family within which you can freely combine all the different hinge leaves 25, 30, 35, 40, 45, 50 and 60, to your application.

To Product Portrait

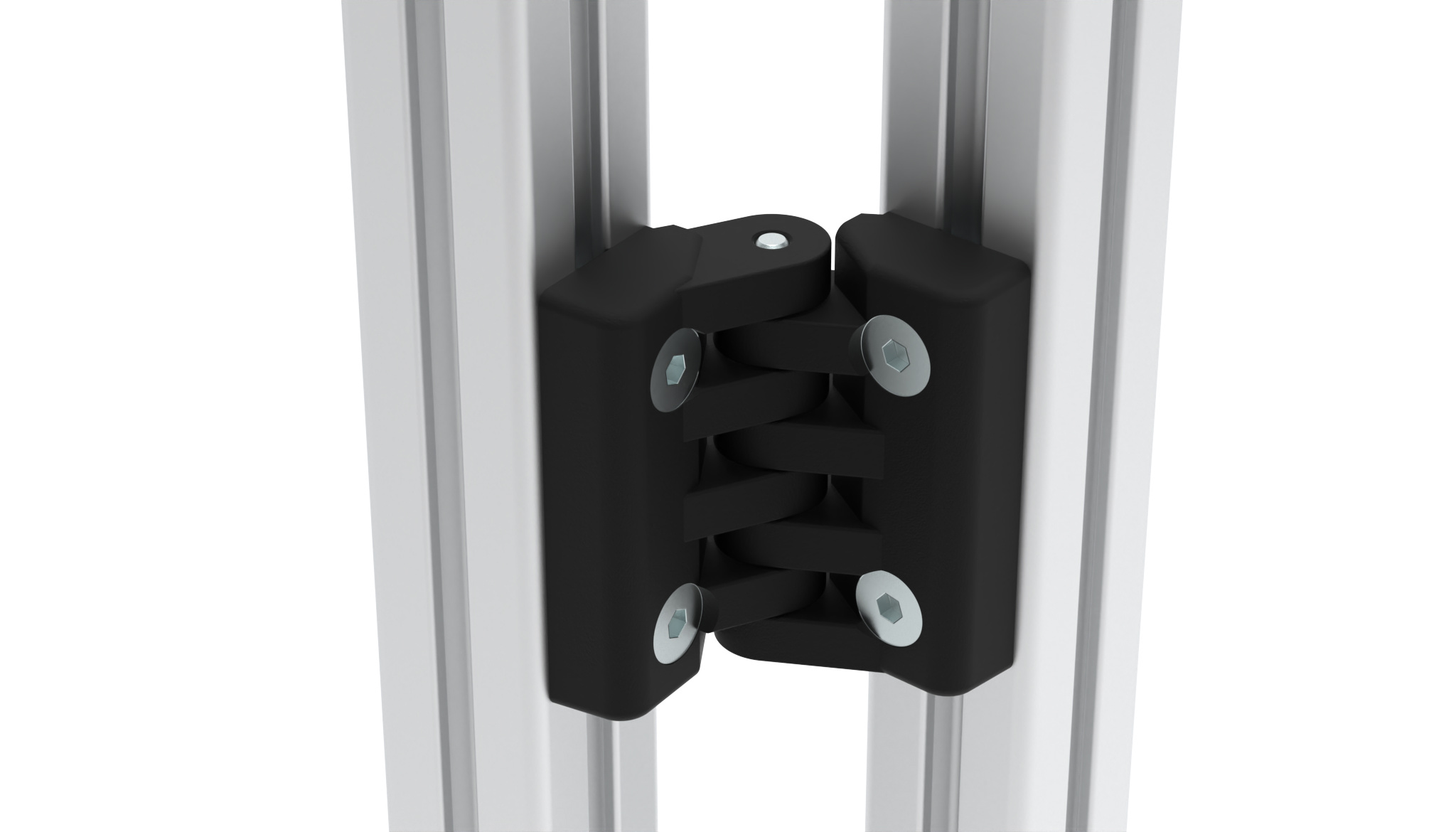

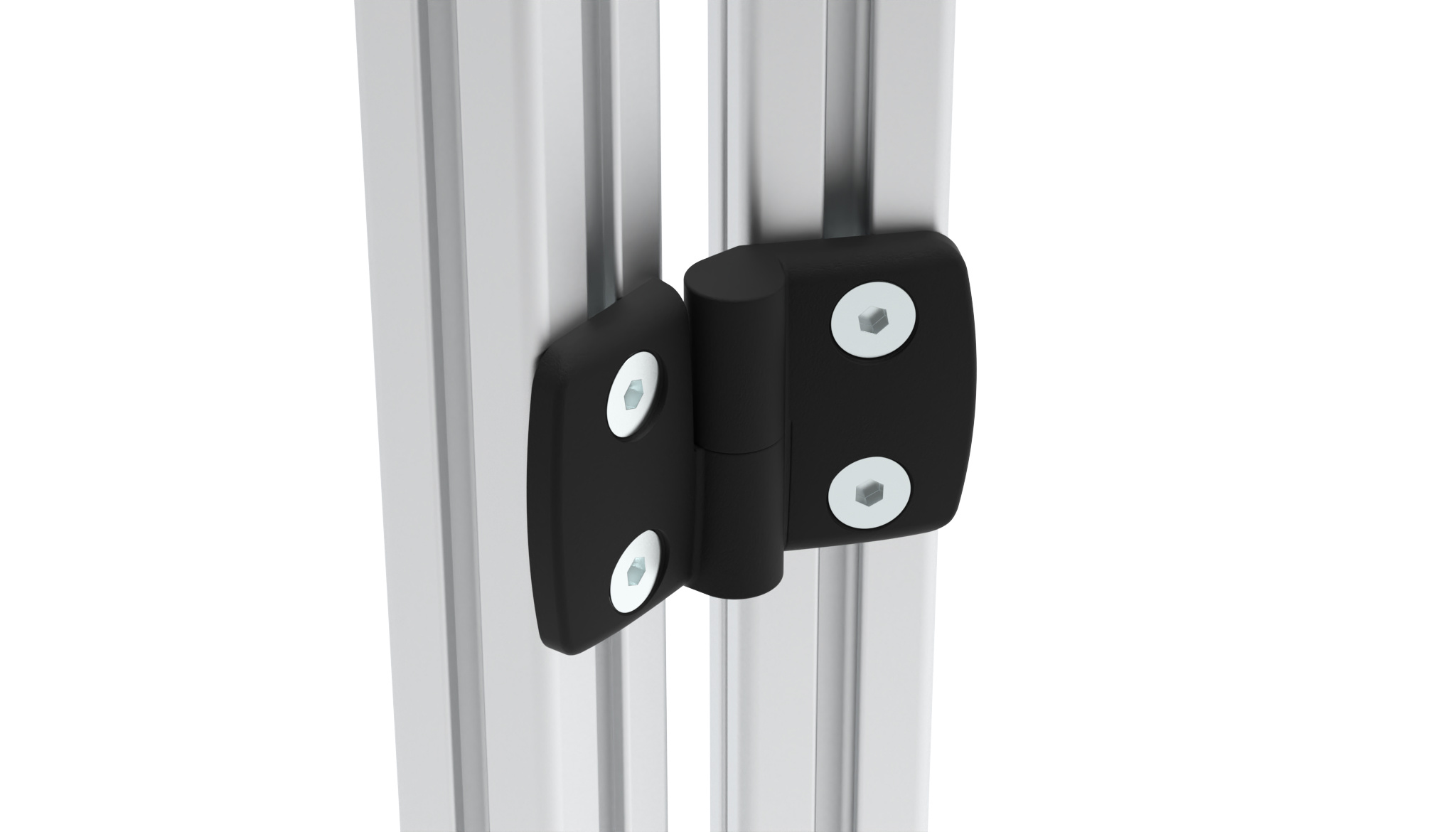

Charnières Plastiques

Charnières Plastiques

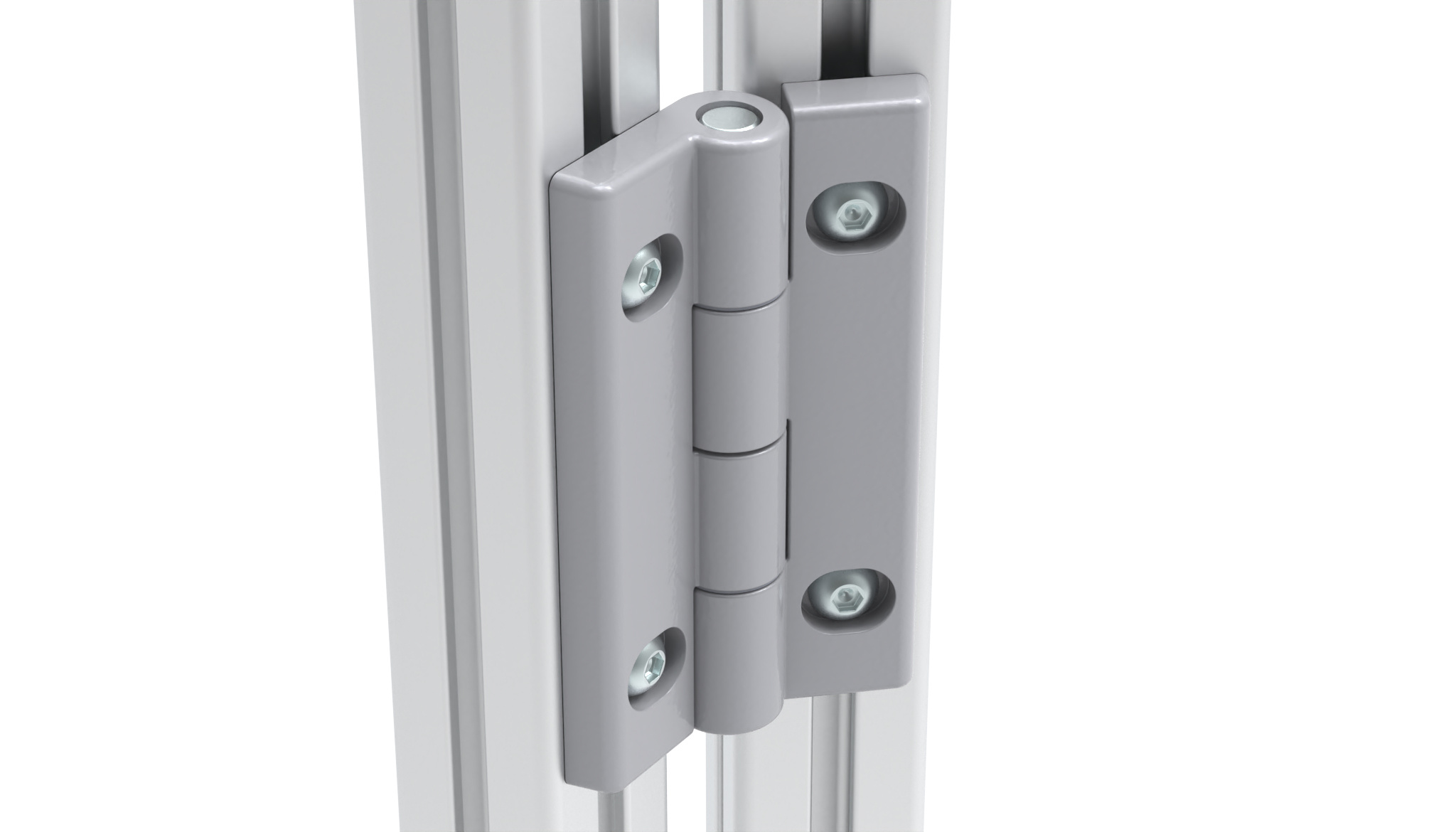

Charnières fonderie d'aluminium

Charnières fonderie d'aluminium

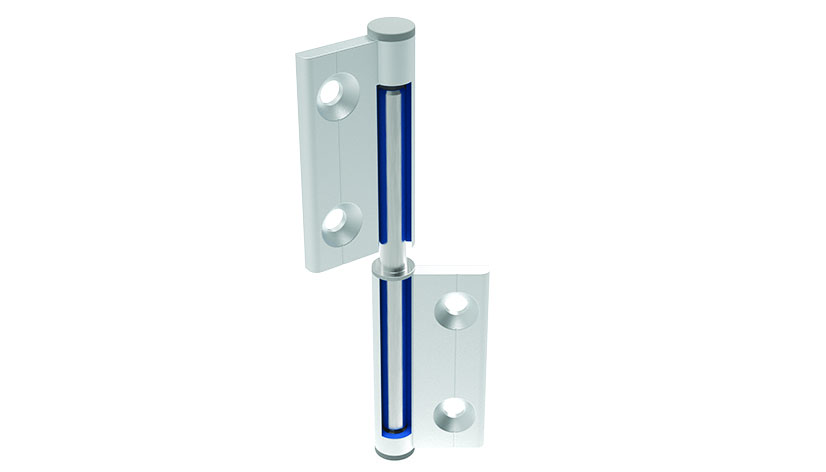

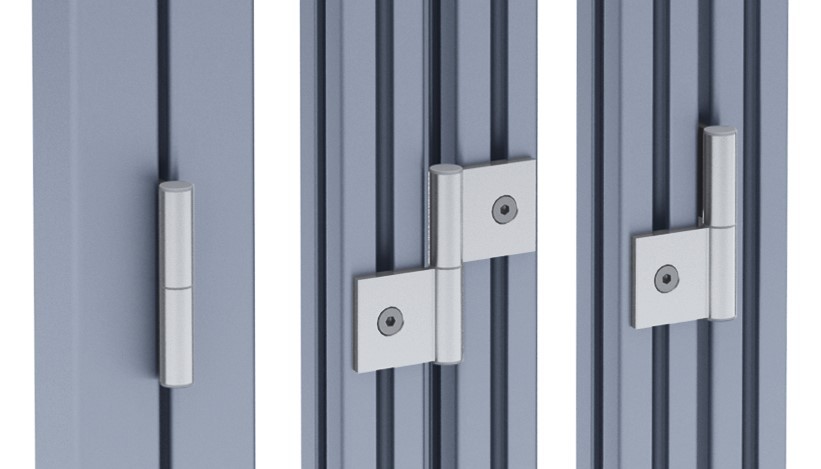

Charnières aluminium

Charnières aluminium

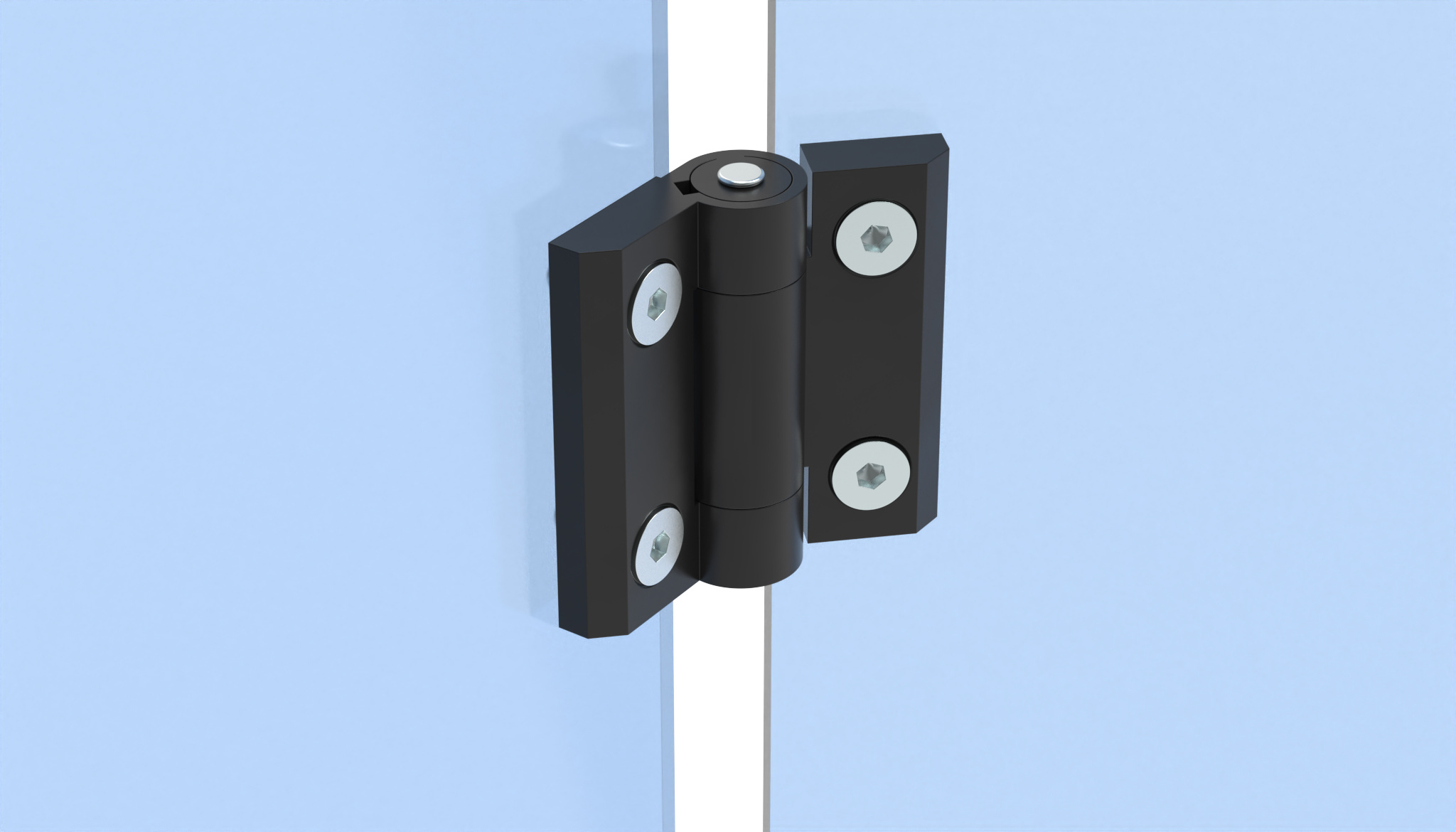

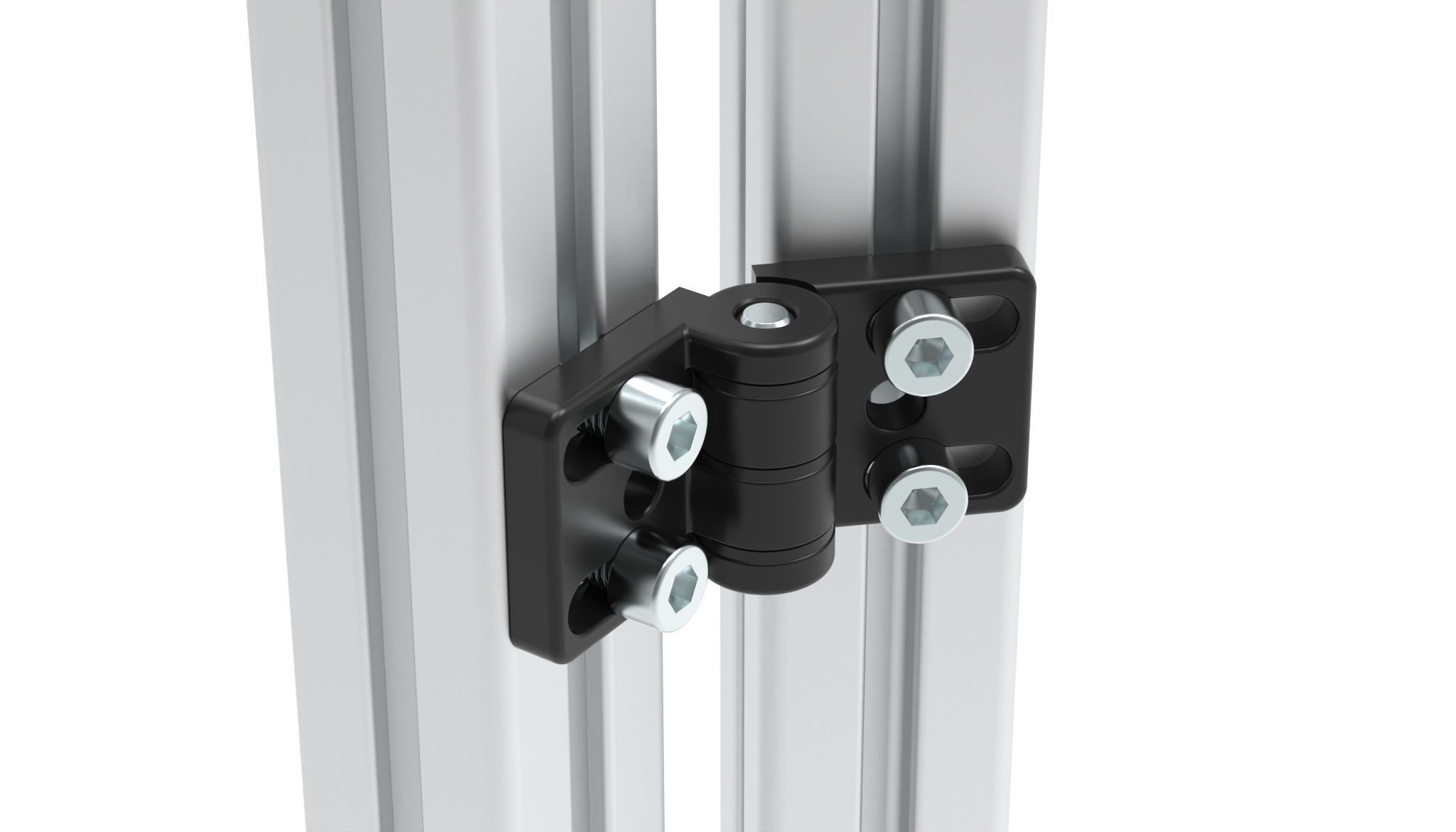

Charnières fonderie zamac

Charnières fonderie zamac

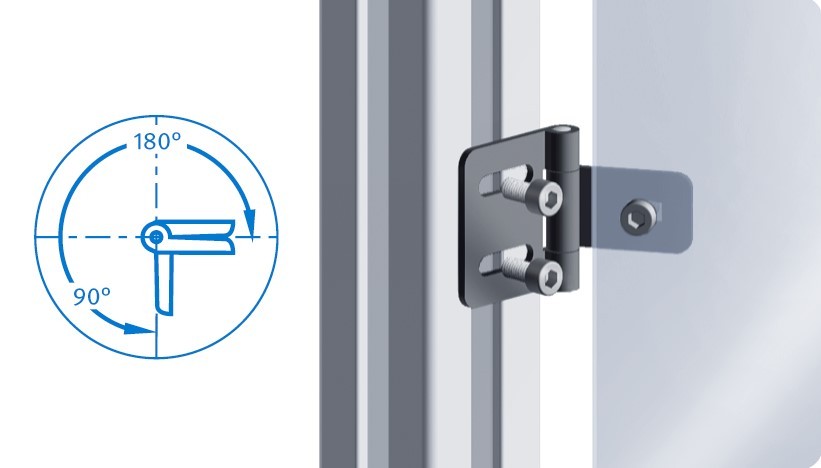

Charnières acier

Charnières acier

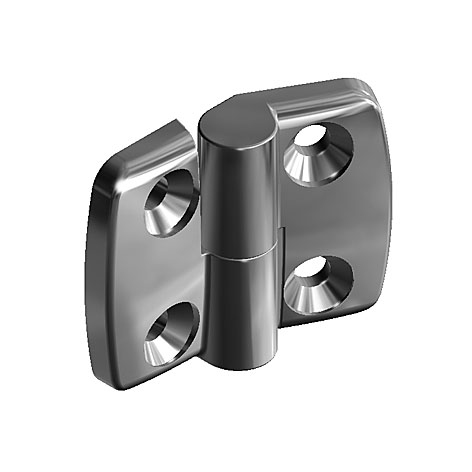

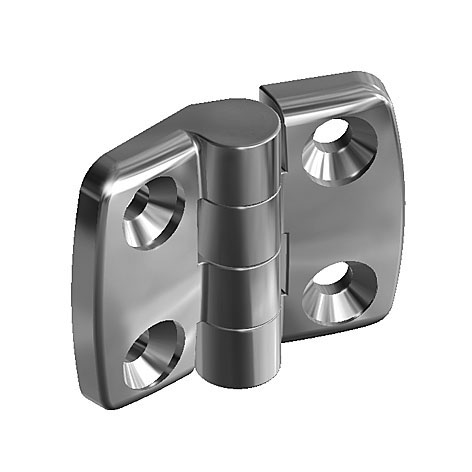

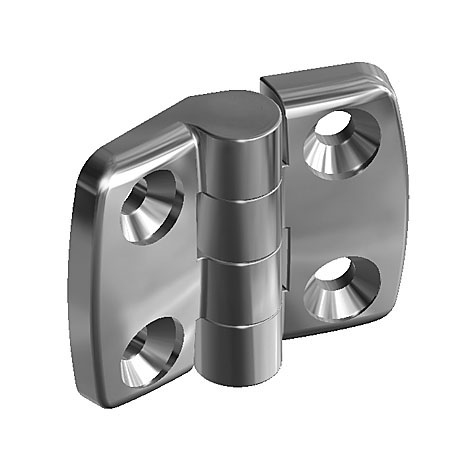

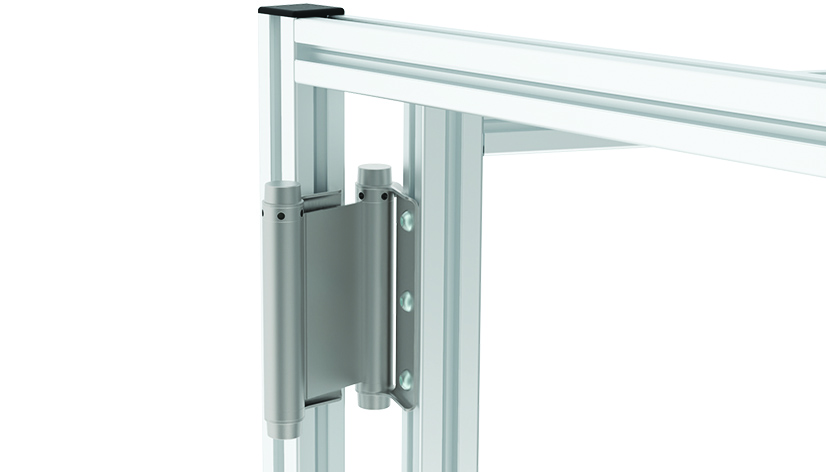

Charnières acier inox

Charnières acier inox

Filtre

Plastic Combi Hinge 20 MINI, Detachable – image du produit, toutes les versions

Plastic Combi Hinge 20 MINI, Detachable

Version: G : Gauche Combinaison: 20 / 20 FAmax (N): 50 FRmax (N): 100

Description:To hinge panels or aluminum profilesMatériau:Aile : plastique PA, renforcé fibre de verre Bolt : acier inoxCouleur:NoirFixation:Depuis l'avant, avec vis à tête fraisée M4Options:ESD décharge électrostatique, autres couleurs, languettes de centrage pour centrage sur profilés alu disponibles sur demandePays de livraison:Monde entier

0,00 €
Charnière Combi en plastique 20 MINI, non dégondable – image du produit

Charnière Combi en plastique 20 MINI, non dégondable

Version: Non dégondable Combinaison: 20 / 20 FAmax (N): 200 FRmax (N): 400

Description:To hinge panels or aluminum profilesMatériau:Aile : plastique PA, renforcé fibre de verre Bolt : acier inoxCouleur:NoirFixation:Depuis l'avant, avec vis à tête fraisée M4Options:ESD décharge électrostatique, autres couleurs, languettes de centrage pour centrage sur profilés alu disponibles sur demandePays de livraison:Monde entier

0,00 €
Charnière Combi en plastique 25, dégondable, noir – image du produit, toutes les versions

Charnière Combi en plastique 25, dégondable, noir

Version: G : Gauche Rainure N (mm): - B1 (mm): 26.0 B2 (mm): 26.0 Combinaison: 25 / 25 FAmax (N): 425 FRmax (N): 625 A1 (mm): 15.0 A2 (mm): 15.0

Description:To hinge panels or aluminum profilesMatériau:Aile : plastique PA, renforcé fibre de verre Bolt : acier inoxCouleur:NoirFixation:Depuis l'avant, avec vis à tête fraisée M6Options:ESD décharge électrostatique, autres couleurs, languettes de centrage pour centrage sur profilés alu disponibles sur demandePays de livraison:Monde entier

0,00 €
Charnière System 30 – image du produit, toutes les versions

Charnière System 30

Rainure N (mm): - FAmax (N): 350 FRmax (N): 400

Description:Pour articuler panneaux ou profilés aluminium, avec cachesMatériau:Plastique PA, renforcé fibre de verreCouleur:NoirFixation:Depuis l'avant avec vis M6, depuis l'arrière avec écrou hexa. et boulonsInformation:Les combinaisons de différentes tailles d'ailes sont dispo. sur demandeOptions:Décharges électrostatiques ESD, autres tailles, autres couleurs sur demandePays de livraison:Monde entier

0,00 €
Charnière System 40 – image du produit, toutes les versions

Charnière System 40

Rainure N (mm): - FAmax (N): 425 FRmax (N): 600

Description:Pour articuler panneaux ou profilés aluminium; avec cachesMatériau:Plastique PA, renforcé fibre de verreCouleur:NoirFixation:Depuis l'avant avec vis M6, depuis l'arrière avec écrou hexa. et boulonsInformation:Les combinaisons de différentes tailles d'ailes sont dispo. sur demandeOptions:Décharges électrostatiques ESD, autres tailles, autres couleurs sur demandePays de livraison:Monde entier

0,00 €
Charnière System 30 avec fonction de positionnement – image du produit, toutes les versions

Charnière System 30 avec fonction de positionnement

Rainure N (mm): - FAmax (N): 350 FRmax (N): 400

Description:Pour articuler panneaux ou profilés aluminium, avec caches; pour maintenir la porte ouverte avec angle de 85° ou 175° ou poussée ferméeMatériau:Aile : plastique PA, renforcé fibre de verre Bolt : acier inoxCouleur:NoirFixation:Depuis l'avant avec vis M6, depuis l'arrière avec écrou hexa. et boulonsInformation:Les combinaisons de différentes tailles d'ailes sont dispo. sur demande *+/- 25% de la valeur de baseOptions:Décharges électrostatiques ESD, autres tailles, autres couleurs sur demandePays de livraison:Monde entier

0,00 €
Charnière System 40 avec fonction de positionnement – image du produit, toutes les versions

Charnière System 40 avec fonction de positionnement

Rainure N (mm): - FAmax (N): 425 FRmax (N): 600

Description:Pour articuler panneaux ou profilés aluminium, avec caches; pour maintenir la porte ouverte avec angle de 85° ou 175° ou poussée ferméeMatériau:Aile : plastique PA, renforcé fibre de verre Bolt : acier inoxCouleur:NoirFixation:Depuis l'avant avec vis M6, depuis l'arrière avec écrou hexa. et boulonsInformation:Les combinaisons de différentes tailles d'ailes sont dispo. sur demande *+/- 25% de la valeur de baseOptions:Décharges électrostatiques ESD, autres tailles, autres couleurs sur demandePays de livraison:Monde entier

0,00 €
Charnière System 30 avec friction réglable – image du produit, toutes les versions

Charnière System 30 avec friction réglable

Rainure N (mm): - FAmax (N): 325 FRmax (N): 400 Friction Torque (Nm): 0-5

Description:Pour articuler panneaux ou profilés aluminium; assure le maintien dans n'importe quelle position; couple variable de 0 - 5 Nm; permet également le maintien de porte légères avec un axe d'articulation horizontalMatériau:Aile : plastique PA, renforcé fibre de verre Bolt : acier inoxCouleur:NoirFixation:Depuis l'avant avec vis M6, depuis l'arrière avec écrou hexa. et boulonsInformation:Les combinaisons de différentes tailles d'ailes sont dispo. sur demandeOptions:Décharges électrostatiques ESD, autres tailles, autres couleurs sur demandePays de livraison:Monde entier

0,00 €
Charnière System 40 avec friction réglable – image du produit, toutes les versions

Charnière System 40 avec friction réglable

Rainure N (mm): - FAmax (N): 425 FRmax (N): 600 Friction Torque (Nm): 0-5

Description:Pour articuler panneaux ou profilés aluminium; assure le maintien dans n'importe quelle position; couple variable de 0 - 5 Nm; permet également le maintien de porte légères avec un axe d'articulation horizontalMatériau:Aile : plastique PA, renforcé fibre de verre Bolt : acier inoxCouleur:NoirFixation:Depuis l'avant avec vis M6, depuis l'arrière avec écrou hexa. et boulonsInformation:Les combinaisons de différentes tailles d'ailes sont dispo. sur demandeOptions:Décharges électrostatiques ESD, autres tailles, autres couleurs sur demandePays de livraison:Monde entier

0,00 €
Charnière Plastique légère 35 - 40, noir – image du produit

Charnière Plastique légère 35 - 40, noir

FAmax (N): 300 FRmax (N): 500

Description:To hinge panels or aluminum profilesMatériau:Aile : plastique PA, renforcé fibre de verre Bolt : acier inoxCouleur:NoirFixation:Depuis l'avant, avec vis à embase M6Options:Décharges électrostatiques ESD, autres tailles, autres couleurs sur demandePays de livraison:Monde entier

0,00 €
Plastic Hinge 32 x 60, Black – image du produit, toutes les versions

Plastic Hinge 32 x 60, Black

Version: G : Gauche Rainure N (mm): 8 FAmax (N): 100 FRmax (N): 200

Description:Pour connecter des profilés aluminiumMatériau:Aile : plastique PA, renforcé fibre de verre Bolt : acier inoxCouleur:NoirFixation:Depuis l'avant, avec vis à tête fraisée M6Options:Décharges électrostatiques ESD, autres tailles, autres couleurs sur demandePays de livraison:Monde entier

0,00 €
Charnière plastique 32 x 60, gris – image du produit

Charnière plastique 32 x 60, gris

Version: G : Gauche Rainure N (mm): 8 FAmax (N): 100 FRmax (N): 200

Description:Pour connecter des profilés aluminiumMatériau:Aile : plastique PA, renforcé fibre de verre Bolt : acier inoxCouleur:Gris ≈ RAL 7042Options:Décharges électrostatiques ESD, autres tailles, autres couleurs sur demandePays de livraison:Monde entier

0,00 €
Charnière Plastique 32 x 100, double, noir – image du produit

Charnière Plastique 32 x 100, double, noir

Rainure N (mm): 8 FAmax (N): 100 FRmax (N): 200

Description:Pour connecter des profilés aluminiumMatériau:Aile : plastique PA, renforcé fibre de verre Bolt : acier inoxCouleur:NoirFixation:Depuis l'avant, avec vis à tête fraisée M6Options:Décharges électrostatiques ESD, autres tailles, autres couleurs sur demandePays de livraison:Monde entier

0,00 €
Charnière robuste en plastique 30, noir – image du produit, toutes les versions

Charnière robuste en plastique 30, noir

Version: - Rainure N (mm): - B1 (mm): 30.0 B2 (mm): 30.0 Combinaison: 30 / 30 FAmax (N): 150.0 FRmax (N): 280.0 A1 (mm): 17.5 A2 (mm): 17.5

Description:Pour articuler panneaux ou profilés aluminium; chaque aile possède des trous pour clavettes de centragesMatériau:Aile : plastique PA, renforcé fibre de verre Bolt : acier inox Kit d'assemblage : acierEtat de surface:Boulon : brut Kit d'assemblage : zinguéCouleur:Aile : noirFixation:Depuis l'avant, avec vis à tête fraisée M6Kit d'assemblage 1:2 vis DIN EN ISO 10642 (DIN 7991) - M6 x 16, 2 écrou marteau R8 - M6Kit d'assemblage 2:1 vis DIN EN ISO 10642 (DIN 7991) - M6 x 16, 1 écrou marteau R8 - M6, 1 vis DIN EN ISO 10642 (DIN 7991) - M6 x 18, 1 écrou marteau R10 - M6Options:Décharges électrostatiques ESD, autres tailles, autres couleurs sur demandePays de livraison:Monde entier

0,00 €
Charnière robuste en plastique 40, noir – image du produit, toutes les versions

Charnière robuste en plastique 40, noir

Version: - Rainure N (mm): - B1 (mm): 39.0 B2 (mm): 39.0 Combinaison: 40 / 40 FAmax (N): 150.0 FRmax (N): 280.0 A1 (mm): 22.5 A2 (mm): 22.5

Description:Pour articuler panneaux ou profilés aluminium; chaque aile possède des trous pour clavettes de centragesMatériau:Aile : plastique PA, renforcé fibre de verre Bolt : acier inox Kit d'assemblage : acierEtat de surface:Boulon : brut Kit d'assemblage : zinguéCouleur:Aile : noirFixation:Depuis l'avant, avec vis à tête fraisée M6Kit d'assemblage:2 vis DIN EN ISO 10642 (DIN 7991) - M6 x 18, 2 écrou marteau R10 - M6Options:Décharges électrostatiques ESD, autres tailles, autres couleurs sur demandePays de livraison:Monde entier

0,00 €
Charnière robuste en plastique 30, noir – image du produit, toutes les versions

Charnière robuste en plastique 45

Version: - Rainure N (mm): - B1 (mm): 45.0 B2 (mm): 45.0 Combinaison: 45 / 45 FAmax (N): 150.0 FRmax (N): 280.0 A1 (mm): 25.0 A2 (mm): 25.0

Description:Pour articuler panneaux ou profilés aluminium; chaque aile possède des trous pour clavettes de centragesMatériau:Aile : plastique PA, renforcé fibre de verre Bolt : acier inox Kit d'assemblage : acierEtat de surface:Boulon : brut Kit d'assemblage : zinguéCouleur:Aile : noirFixation:Depuis l'avant, avec vis à tête fraisée M6Kit d'assemblage:2 vis DIN EN ISO 10642 (DIN 7991) - M6 x 18, 2 écrou marteau R10 - M6Options:Décharges électrostatiques ESD, autres tailles, autres couleurs sur demandePays de livraison:Monde entier

0,00 €
Charnière robuste en plastique 30, noir – image du produit, toutes les versions

Charnière robuste en plastique 60

Version: 60 / 60 Rainure N (mm): 10 B1 (mm): 60.0 B2 (mm): 60.0 FAmax (N): 130.0 FRmax (N): 280.0 A1 (mm): 32.5 A2 (mm): 32.5

Description:Pour articuler panneaux ou profilés aluminium; chaque aile possède des trous pour clavettes de centragesMatériau:Aile : plastique PA, renforcé fibre de verre Bolt : acier inox Kit d'assemblage : acierEtat de surface:Boulon : brut Kit d'assemblage : zinguéCouleur:Aile : noirFixation:Depuis l'avant, avec vis à tête fraisée M6Kit d'assemblage:2 vis DIN EN ISO 10642 (DIN 7991) - M6 x 18, 2 écrou marteau R10 - M6Options:Décharges électrostatiques ESD, autres tailles, autres couleurs sur demandePays de livraison:Monde entier

0,00 €
Charnière combi en fonderie d'aluminium 20 MINI, Non dégondable, couleur au – image du produit

Charnière combi en fonderie d'aluminium 20 MINI, Non dégondable, couleur au

Version: Non dégondable Combinaison: 20 / 20 FAmax (N): 215 FRmax (N): 275

Description:Pour articuler panneaux ou profilés aluminiumMatériau:Aile : fonderie d'aluminium Goupille : acier inoxSurface:Wings: Powder coated Pin: PlainColor:Wing: Alu colorFixation:Depuis l'avant, avec vis à tête fraisée M4Pays de livraison:Monde entier

0,00 €

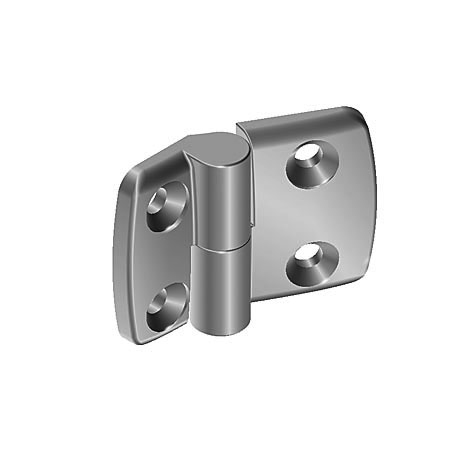

Aluminum Die-cast Combi Hinge 25, Detachable, Alu Color – image du produit, toutes les versions

Aluminum Die-cast Combi Hinge 25, Detachable, Alu Color

Version: G : Gauche B1 (mm): 26.0 B2 (mm): 26.0 Combinaison: 25 / 25 FAmax (N): 250 FRmax (N): 410 A1 (mm): 15.0 A2 (mm): 15.0

Description:Pour articuler panneaux ou profilés aluminium, chaque aile possède des trous pour clavettes de centrages, avec coussinets sur l'axeMaterial:Wings: Die-cast aluminum Pin: Stainless steel Bearings: PTFESurface:Wings: Powder coated Pin: PlainColor:Wing: Alu colorFixation:Depuis l'avant, avec vis à tête fraisée M6Tip:Compatible Central Bolts see 095AN05Pays de livraison:Monde entier

0,00 €
Aluminum Die-cast Combi Hinge 25, Non-detachable, Alu Color – image du produit, toutes les versions

Aluminum Die-cast Combi Hinge 25, Non-detachable, Alu Color

Version: Non dégondable B1 (mm): 26.0 B2 (mm): 26.0 Combinaison: 25 / 25 FAmax (N): 215 FRmax (N): 275 A1 (mm): 15.0 A2 (mm): 15.0

Description:Pour articuler panneaux ou profilés aluminium, chaque aile possède des trous pour clavettes de centrages, avec coussinets sur l'axeMaterial:Wings: Die-cast aluminum Pin: Stainless steel Bearings: PTFESurface:Wings: Powder coated Pin: PlainColor:Wing: Alu colorFixation:Depuis l'avant, avec vis à tête fraisée M6Tip:Compatible Central Bolts see 095AN05Pays de livraison:Monde entier

0,00 €

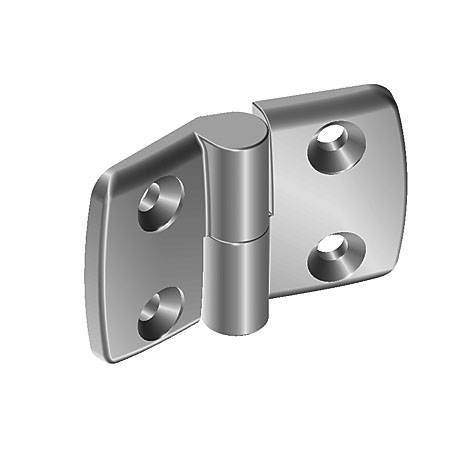

Aluminum Die-cast Combi Hinge 30, Detachable, Alu Color – image du produit, toutes les versions

Aluminum Die-cast Combi Hinge 30, Detachable, Alu Color

Version: G : Gauche B1 (mm): 29.5 B2 (mm): 29.5 Combinaison: 30 / 30 FAmax (N): 280 FRmax (N): 450 A1 (mm): 17.5 A2 (mm): 17.5

Description:Pour articuler panneaux ou profilés aluminium, chaque aile possède des trous pour clavettes de centrages, avec coussinets sur l'axeMaterial:Wings: Die-cast aluminum Pin: Stainless steel Bearings: PTFESurface:Wings: Powder coated Pin: PlainColor:Wing: Alu colorFixation:Depuis l'avant, avec vis à tête fraisée M6Tip:Compatible Central Bolts see 095AN05Pays de livraison:Monde entier

0,00 €

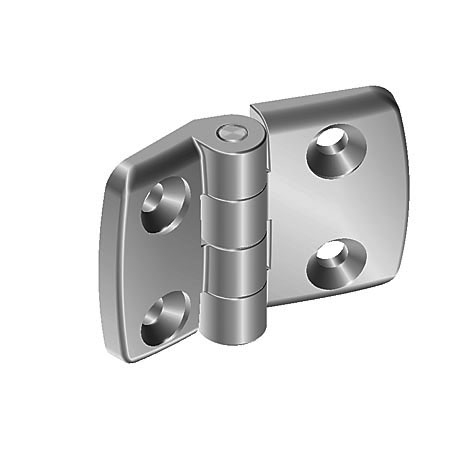

Aluminum Die-cast Combi Hinge 30, Non-detachable, Alu Color – image du produit, toutes les versions

Aluminum Die-cast Combi Hinge 30, Non-detachable, Alu Color

Version: Non dégondable B1 (mm): 29.5 B2 (mm): 29.5 Combinaison: 30 / 30 FAmax (N): 225 FRmax (N): 325 A1 (mm): 17.5 A2 (mm): 17.5

Description:Pour articuler panneaux ou profilés aluminium, chaque aile possède des trous pour clavettes de centrages, avec coussinets sur l'axeMaterial:Wings: Die-cast aluminum Pin: Stainless steel Bearings: PTFESurface:Wings: Powder coated Pin: PlainColor:Wing: Alu colorFixation:Depuis l'avant, avec vis à tête fraisée M6Tip:Compatible Central Bolts see 095AN05Pays de livraison:Monde entier

0,00 €
Aluminum Die-cast Combi Hinge 35, Detachable, Alu Color – image du produit, toutes les versions

Aluminum Die-cast Combi Hinge 35, Detachable, Alu Color

Version: G : Gauche B1 (mm): 36.0 B2 (mm): 36.0 Combinaison: 35 / 35 FAmax (N): 250 FRmax (N): 500 A1 (mm): 20.0 A2 (mm): 20.0

Description:Pour articuler panneaux ou profilés aluminium, chaque aile possède des trous pour clavettes de centrages, avec coussinets sur l'axeMaterial:Wings: Die-cast aluminum Pin: Stainless steel Bearings: PTFESurface:Wings: Powder coated Pin: PlainColor:Wing: Alu colorFixation:Depuis l'avant, avec vis à tête fraisée M6Tip:Compatible Central Bolts see 095AN05Pays de livraison:Monde entier

0,00 €
Aluminum Die-cast Combi Hinge 35, Non-detachable, Alu Color – image du produit, toutes les versions

Aluminum Die-cast Combi Hinge 35, Non-detachable, Alu Color

Version: Non dégondable B1 (mm): 36.0 B2 (mm): 36.0 Combinaison: 35 / 35 FAmax (N): 225 FRmax (N): 325 A1 (mm): 20.0 A2 (mm): 20.0

Description:Pour articuler panneaux ou profilés aluminium, chaque aile possède des trous pour clavettes de centrages, avec coussinets sur l'axeMaterial:Wings: Die-cast aluminum Pin: Stainless steel Bearings: PTFESurface:Wings: Powder coated Pin: PlainColor:Wing: Alu colorFixation:Depuis l'avant, avec vis à tête fraisée M6Tip:Compatible Central Bolts see 095AN05Pays de livraison:Monde entier

0,00 €
