Ergonomic positioning at the workplace in no time – with FATH System Arms

System Arms from FATH enable ergonomic positioning at the workplace in no time at all. Monitors, tool holders, grab trays, container attachments or trays for the provision of workpieces are held steadily in place. All system arms consist of friction joints with a permanently set friction torque and six different levels available for each joint. This means that the mobility can be adapted to fit any need. The system arms are delivered fully assembled ready for direct use at the work table.

Two different types are available: the system arm with 370 mm reach and the double system arm with 695 mm reach. Both types are available in the light version I40L and in the two heavy versions I40H and I80H.

HIGHLIGHTS

Different connections at the end of the system arms
Connection to profiles with horizontal or vertical slots
Friction joints with fixed friction torque in six levels
Easy adjustment depending on need
Connection adapter and friction joints can be rotated 360°

Wide range of connection options and optimal ergonomics

Design your assembly workstations ergonomically and achieve higher productivity. Up to four different connections at the end of the system arms provide a wide range of connection options. System Arms from FATH are ready for use with connection adapters – for stable connection to profiles with a horizontal or vertical slot.

As well as with friction joints or double friction joints for flexible extension of the swivel arm. It is possible to attach a work tool if the system arm is extended by a monitor support. The connection adapter and the friction joints can be rotated 360°.

WOULD YOU ALSO LIKE TO GET TO KNOW THE FATH MONITOR ATTACHMENTS?

Click here for the various options.

Go to Monitor Attachments

VERSIONS

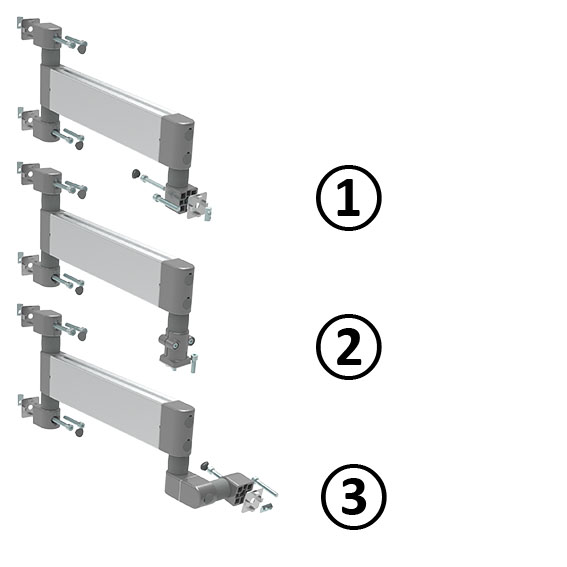

FATH System Arms with 370 mm reach:

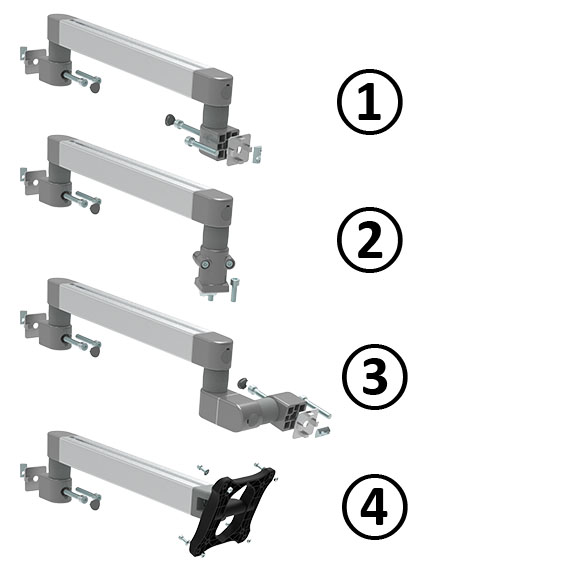

Bras système I40L 370 (Set)

Fig.: ④ | Kit: Kit 4 | Profilé: I | Version: Avec support écran

Couleur:Bras : Couleur alu Boîtier : couleur alu Anneau de couverture : gris ≈ RAL 7042 Caches : gris ≈ RAL 7042 Plaques de centrage : couleur alu Support écran : NoirPays de livraison:Monde entierDescription:Bras pivotant stable avec une portée d’environ 370 mm et différentes options de connexion ; pivotable à 360° ; préassemblé Le bras système peut être fixé latéralement, transversalement ou sur la face du profilé ; si fixé sur la section, le trou central du profilé correspondant doit être taraudé M8 (min. 15°mm de profondeur)Matériau:Bras : Aluminium Boîtier : Aluminium injecté Anneau de couverture : plastique Inserts : acier Arbre de friction : acier Caches : Plastique Vis : acier Rondelles : acier Plaques de centrage : fonderie d’aluminium Écrous de rainure en T : acier Support écran : plastique PA, renforcé fibre de verreKit 1:1 bras système I40L 370 avec articulation à friction d’extrémité 2 caches 2 vis DIN EN ISO 4762 (DIN 912) - M8 x 45 (pour écrou pour rainure en T côté articulation à friction), 2 vis DIN EN ISO 4762 (DIN 912) - M8 x 50 (pour trou central côté articulation à friction), 2 rondelles 8-FSt, 2 plaques de centrage, 2 écrous pour rainure en T - rainure 8 - M8Kit 2:1 bras système I40L 370 avec articulation à friction d’extrémité 1 cache 1 vis DIN EN ISO 4762 (DIN 912) - M8 x 45 (pour écrou pour rainure en T côté articulation à friction), 1 vis DIN EN ISO 4762 (DIN 912) - M8 x 25 (pour écrou d’extrémité), 1 vis DIN EN ISO 4762 (DIN 912) - M8 x 50 (pour trou central côté articulation à friction trou), 1 vis DIN EN ISO 4762 (DIN 912) - M8 x 30 (pour trou central d’extrémité trou), 2 rondelles 8-FSt, 2 plaques de centrage, 2 écrous de rainure en T Kit 3:1 bras système I40L 370 avec articulation à friction double 2 caches 2 vis DIN EN ISO 4762 (DIN 912) - M8 x 45 (pour écrou pour rainure en T côté articulation à friction), 2 vis DIN EN ISO 4762 (DIN 912) - M8 x 50 (pour trou central côté articulation à friction), 2 rondelles 8-FSt, 2 plaques de centrage, 2 écrous pour rainure en T - rainure 8 - M8Kit 4:1 bras système I40L 370 avec support écran 1 cache 1 vis DIN EN ISO 4762 (DIN 912) - M8 x 45 (pour écrou pour rainure en T côté articulation à friction), 1 vis DIN EN ISO 4762 (DIN 912) - M8 x 50 (pour trou central côté articulation à friction), 1 rondelle 8-FSt, 1 plaque de centrage, 1 écrou de rainure en T – rainure 8 – M8 1 kit d’assemblage pour écran : 4 vis DIN EN ISO 4762 (DIN 912) - M4 x 12, 4 rondellesEtat de surface:Bras : Anodisé Boîtier : Peint. poudre Vis : Zingué Rondelles : Zingué Plaques de centrage : Peint. poudre Ecrous pour rainure en T : zingué

0,00 €*

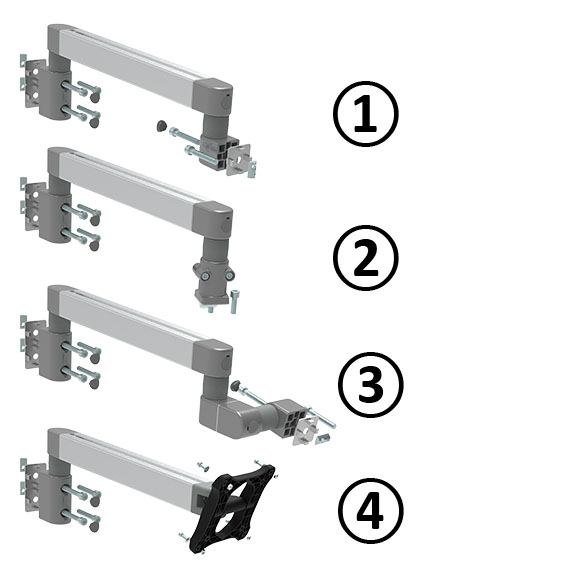

Bras système I40H 370 (Set)

Fig.: ③ | Kit: Kit 3 | Profilé: I | Version: Avec articulation à friction double

Couleur:Bras : Couleur alu Boîtier : couleur alu Anneau de couverture : gris ≈ RAL 7042 Caches : gris ≈ RAL 7042 Plaques de centrage : couleur alu Support écran : NoirPays de livraison:Monde entierDescription:Bras pivotant stable avec une portée d’environ 370 mm et différentes options de connexion ; pivotable à 360° ; préassemblé Le bras système peut être fixé latéralement, transversalement ou sur la face du profilé ; si fixé sur la section, le trou central du profilé correspondant doit être taraudé M8 (min. 15°mm de profondeur)Matériau:Bras : Aluminium Boîtier : Aluminium injecté Anneau de couverture : plastique Inserts : acier Arbre de friction : acier Caches : Plastique Vis : acier Rondelles : acier Plaques de centrage : fonderie d’aluminium Écrous de rainure en T : acier Support écran : plastique PA, renforcé fibre de verreKit 1:1 bras système I40H 370 avec articulation à friction 2 caches 3 vis DIN EN ISO 4762 (DIN 912) - M8 x 45 (pour écrou pour rainure en T côté articulation à friction), 3 vis DIN EN ISO 4762 (DIN 912) - M8 x 50 (pour trou central côté articulation à friction), 3 rondelles 8-FSt, 3 plaques de centrage, 3 écrous de rainure en T - rainure 8 - M8Kit 2:1 bras système I40H 370 avec articulation à friction d’extrémité 2 caches 2 vis DIN EN ISO 4762 (DIN 912) - M8 x 45 (pour écrou pour rainure en T côté articulation à friction), 1 vis DIN EN ISO 4762 (DIN 912) - M8 x 25 (pour l’écrou de rainure en T d’extrémité), 2 vis DIN EN ISO 4762 (DIN 912) - M8 x 50 (pour trou central côté articulation à friction), 1 vis DIN EN ISO 4762 (DIN 912) - M8 x 30 (pour le trou central d’extrémité), 3 rondelles 8-FSt, 3 plaques de centrage, 3 écrous pourKit 3:1 bras système I40H 370 avec articulation à friction double 3 caches 3 vis DIN EN ISO 4762 (DIN 912) - M8 x 45 (pour écrou pour rainure en T côté articulation à friction), 3 vis DIN EN ISO 4762 (DIN 912) - M8 x 50 (pour trou central côté articulation à friction), 3 rondelles 8-FSt, 3 plaques de centrage, 3 écrous pour rainure en T - rainure 8 - M8Kit 4:1 bras système I40H 370 avec support écran 2 caches 2 vis DIN EN ISO 4762 (DIN 912) - M8 x 45 (pour écrou pour rainure en T côté articulation à friction), 2 vis DIN EN ISO 4762 (DIN 912) - M8 x 50 (pour trou central côté articulation à friction), 2 rondelles 8-FSt, 2 plaques de centrage, 2 écrous pour rainure en T – rainure 8 – M8 1 kit d’assemblage pour écran : 4 vis DIN EN ISO 4762 (DIN 912) - M4 x 12, 4 rondellesEtat de surface:Bras : Anodisé Boîtier : Peint. poudre Vis : Zingué Rondelles : Zingué Plaques de centrage : Peint. poudre Ecrous pour rainure en T : zingué

0,00 €*

Bras système I80H 370 (Set)

Fig.: ② | Kit: Kit 2 | Profilé: I | Version: Avec articulation à friction d’extrémité

Couleur:Bras : Couleur alu Boîtier : couleur alu Anneau de couverture : gris ≈ RAL 7042 Caches : gris ≈ RAL 7042 Plaques de centrage : couleur aluPays de livraison:Monde entierDescription:Bras pivotant stable avec une portée d’environ 370 mm et différentes options de connexion ; pivotable à 360° ; préassemblé Le bras système peut être fixé latéralement, transversalement ou sur la face du profilé ; si fixé sur la section, le trou central du profilé correspondant doit être taraudé M8 (min. 15°mm de profondeur)Matériau:Bras : Aluminium Boîtier : Aluminium injecté Anneau de couverture : plastique Inserts : acier Arbre de friction : acier Caches : Plastique Vis : acier Rondelles : acier Plaques de centrage : fonderie d’aluminium Écrous de rainure en T : acierKit 1:1 bras système I80H 370 avec articulation à friction 3 caches 3 vis DIN EN ISO 4762 (DIN 912) - M8 x 45 (pour écrou pour rainure en T côté articulation à friction), 3 vis DIN EN ISO 4762 (DIN 912) - M8 x 50 (pour trou central côté articulation à friction), 3 rondelles 8-FSt, 3 plaques de centrage, 3 écrous pour rainure en T - rainure 8 - M8Kit 2:1 bras système I80H 370 avec articulation à friction d’extrémité 2 caches 2 vis DIN EN ISO 4762 (DIN 912) - M8 x 45 (pour écrou pour rainure en T côté articulation à friction), 1 vis DIN EN ISO 4762 (DIN 912) - M8 x 25 (pour le côté de l’écrou de rainure en T), 2 vis DIN EN ISO 4762 (DIN 912) - M8 x 50 (pour trou central côté articulation à friction), 1 vis DIN EN ISO 4762 (DIN 912) - M8 x 30 (pour le côté du trou central), 3 rondelles 8-FSt, 3 plaques de centrage, 3 écrous pour rainKit 3:1 bras système I80H 370 avec articulation à friction double 3 caches 3 vis DIN EN ISO 4762 (DIN 912) - M8 x 45 (pour écrou pour rainure en T côté articulation à friction), 3 vis DIN EN ISO 4762 (DIN 912) - M8 x 50 (pour trou central côté articulation à friction), 3 rondelles 8-FSt, 3 plaques de centrage, 3 écrous pour rainure en T - rainure 8 - M8Etat de surface:Bras : Anodisé Boîtier : Peint. poudre Vis : Zingué Rondelles : Zingué Plaques de centrage : Peint. poudre Ecrous pour rainure en T : zingué

0,00 €*

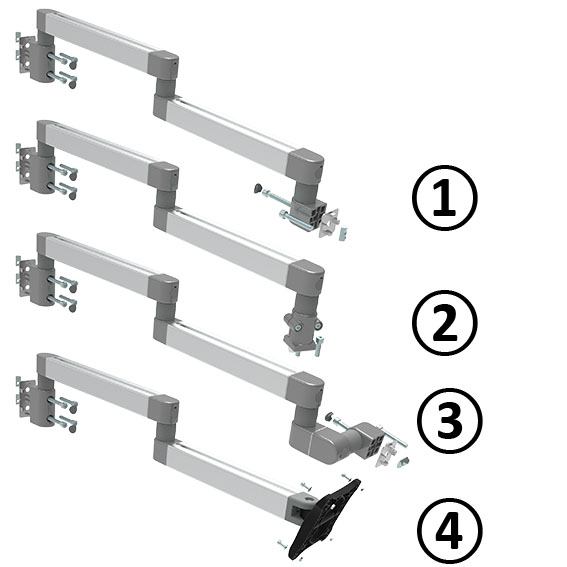

FATH Double System Arms with 695 mm reach:

Double bras système I40L 695 (Set)

Fig.: ① | Kit: Kit 1 | Profilé: I | Version: Avec articulation à friction

Couleur:Bras : Couleur alu Boîtier : couleur alu Anneau de couverture : gris ≈ RAL 7042 Caches : gris ≈ RAL 7042 Plaques de centrage : couleur alu Support écran : NoirPays de livraison:Monde entierDescription:Bras pivotant double stable avec une portée d’environ 695 mm et différentes options de connexion ; pivotable à 360° ; préassemblé Le bras système peut être fixé latéralement, transversalement ou sur la face du profilé ; si fixé sur la section, le trou central du profilé correspondant doit être taraudé M8 (min. 15°mm de profondeur)Matériau:Bras : Aluminium Boîtier : Aluminium injecté Anneau de couverture : plastique Inserts : acier Arbre de friction : acier Caches : Plastique Vis : acier Rondelles : acier Plaques de centrage : fonderie d’aluminium Écrous de rainure en T : acier Support écran : plastique PA, renforcé fibre de verreKit 1:1 bras système double I40L 695 avec articulation à friction 3 caches 3 vis DIN EN ISO 4762 (DIN 912) - M8 x 45 (pour écrou pour rainure en T côté articulation à friction), 3 vis DIN EN ISO 4762 (DIN 912) - M8 x 50 (pour trou central côté articulation à friction), 3 rondelles 8-FSt, 3 plaques de centrage, 3 écrous pour rainure en T - rainure 8 - M8Kit 2:1 bras système double I40L 695 avec articulation d’extrémité 2 caches 2 vis DIN EN ISO 4762 (DIN 912) - M8 x 45 (pour écrou pour rainure en T côté articulation à friction), 1 vis DIN EN ISO 4762 (DIN 912) - M8 x 25 (pour écrou pour rainure en T d’extrémité), 2 vis DIN EN ISO 4762 (DIN 912) - M8 x 50 (pour trou central côté articulation à friction), 1 vis DIN EN ISO 4762 (DIN 912) - M8 x 30 (pour trou central d’extrémité), 3 rondelles 8-FSt, 3 plaques de centrage, 3 écrous pour rainurKit 3:1 bras système double I40L 695 avec articulation à friction double 3 caches 3 vis DIN EN ISO 4762 (DIN 912) - M8 x 45 (pour écrou pour rainure en T côté articulation à friction), 3 vis DIN EN ISO 4762 (DIN 912) - M8 x 50 (pour trou central côté articulation à friction), 3 rondelles 8-FSt, 3 plaques de centrage, 3 écrous pour rainure en T - rainure 8 - M8Kit 4:1 bras système double I40L 695 avec support écran 2 caches 2 vis DIN EN ISO 4762 (DIN 912) - M8 x 45 (pour écrou de rainure en T côté joint de friction), 2 vis DIN EN ISO 4762 (DIN 912) - M8 x 50 (pour trou central côté joint de friction), 2 rondelles 8-FSt, 2 plaques de centrage, 2 écrous pour rainure en T – rainure 8 – M8 1 kit d’assemblage pour écran : 4 vis à tête cylindrique M4 x 12, 4 rondellesEtat de surface:Bras : Anodisé Boîtier : Peint. poudre Vis : Zingué Rondelles : Zingué Plaques de centrage : Peint. poudre Ecrous pour rainure en T : zingué

0,00 €*

Double bras système I40L 695 (Set)

Fig.: ④ | Kit: Kit 4 | Profilé: I | Version: Avec support écran

Couleur:Bras : Couleur alu Boîtier : couleur alu Anneau de couverture : gris ≈ RAL 7042 Caches : gris ≈ RAL 7042 Plaques de centrage : couleur alu Support écran : NoirPays de livraison:Monde entierDescription:Bras pivotant double stable avec une portée d’environ 695 mm et différentes options de connexion ; pivotable à 360° ; préassemblé Le bras système peut être fixé latéralement, transversalement ou sur la face du profilé ; si fixé sur la section, le trou central du profilé correspondant doit être taraudé M8 (min. 15°mm de profondeur)Matériau:Bras : Aluminium Boîtier : Aluminium injecté Anneau de couverture : plastique Inserts : acier Arbre de friction : acier Caches : Plastique Vis : acier Rondelles : acier Plaques de centrage : fonderie d’aluminium Écrous de rainure en T : acier Support écran : plastique PA, renforcé fibre de verreKit 1:1 bras système double I40L 695 avec articulation à friction 3 caches 3 vis DIN EN ISO 4762 (DIN 912) - M8 x 45 (pour écrou pour rainure en T côté articulation à friction), 3 vis DIN EN ISO 4762 (DIN 912) - M8 x 50 (pour trou central côté articulation à friction), 3 rondelles 8-FSt, 3 plaques de centrage, 3 écrous pour rainure en T - rainure 8 - M8Kit 2:1 bras système double I40L 695 avec articulation d’extrémité 2 caches 2 vis DIN EN ISO 4762 (DIN 912) - M8 x 45 (pour écrou pour rainure en T côté articulation à friction), 1 vis DIN EN ISO 4762 (DIN 912) - M8 x 25 (pour écrou pour rainure en T d’extrémité), 2 vis DIN EN ISO 4762 (DIN 912) - M8 x 50 (pour trou central côté articulation à friction), 1 vis DIN EN ISO 4762 (DIN 912) - M8 x 30 (pour trou central d’extrémité), 3 rondelles 8-FSt, 3 plaques de centrage, 3 écrous pour rainurKit 3:1 bras système double I40L 695 avec articulation à friction double 3 caches 3 vis DIN EN ISO 4762 (DIN 912) - M8 x 45 (pour écrou pour rainure en T côté articulation à friction), 3 vis DIN EN ISO 4762 (DIN 912) - M8 x 50 (pour trou central côté articulation à friction), 3 rondelles 8-FSt, 3 plaques de centrage, 3 écrous pour rainure en T - rainure 8 - M8Kit 4:1 bras système double I40L 695 avec support écran 2 caches 2 vis DIN EN ISO 4762 (DIN 912) - M8 x 45 (pour écrou de rainure en T côté joint de friction), 2 vis DIN EN ISO 4762 (DIN 912) - M8 x 50 (pour trou central côté joint de friction), 2 rondelles 8-FSt, 2 plaques de centrage, 2 écrous pour rainure en T – rainure 8 – M8 1 kit d’assemblage pour écran : 4 vis à tête cylindrique M4 x 12, 4 rondellesEtat de surface:Bras : Anodisé Boîtier : Peint. poudre Vis : Zingué Rondelles : Zingué Plaques de centrage : Peint. poudre Ecrous pour rainure en T : zingué

0,00 €*

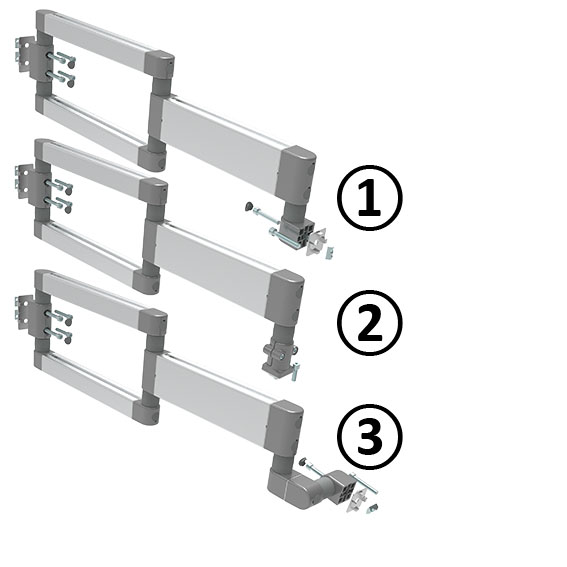

Double bras système I80H 695 (Set)

Fig.: ② | Kit: Kit 2 | Profilé: I | Version: Avec articulation à friction d’extrémité

Couleur:Bras : Couleur alu Boîtier : couleur alu Anneau de couverture : gris ≈ RAL 7042 Caches : gris ≈ RAL 7042 Plaques de centrage : couleur aluPays de livraison:Monde entierDescription:Bras pivotant double stable avec une portée d’environ 695 mm et différentes options de connexion ; pivotable à 360° ; préassemblé Le bras système peut être fixé latéralement, transversalement ou sur la face du profilé ; si fixé sur la section, le trou central du profilé correspondant doit être taraudé M8 (min. 15°mm de profondeur)Matériau:Bras : Aluminium Boîtier : Aluminium injecté Anneau de couverture : plastique Inserts : acier Arbre de friction : acier Caches : Plastique Vis : acier Rondelles : acier Plaques de centrage : fonderie d’aluminium Écrous de rainure en T : acierKit 1:1 bras système double I80H 695 avec articulation à friction 3 caches 3 vis DIN EN ISO 4762 (DIN 912) - M8 x 45 (pour écrou pour rainure en T côté articulation à friction), 3 vis DIN EN ISO 4762 (DIN 912) - M8 x 50 (pour trou central côté articulation à friction), 3 rondelles 8-FSt, 3 plaques de centrage, 3 écrous pour rainure en T - rainure 8 - M8Kit 2:1 bras système double I80H 695 avec articulation à friction d’extrémité 2 caches 2 vis DIN EN ISO 4762 (DIN 912) - M8 x 45 (pour écrou pour rainure en T côté articulation à friction), 1 vis DIN EN ISO 4762 (DIN 912) - M8 x 25 (pour écrou pour rainure en T d’extrémité), 2 vis DIN EN ISO 4762 (DIN 912) - M8 x 50 (pour trou central côté articulation à friction), 1 vis DIN EN ISO 4762 (DIN 912) - M8 x 30 (pour côté extrémité trou central), 3 rondelles 8-FSt, 3 plaques de centrage, 3 écroKit 3:1 bras système double I40H 695 avec articulation à friction double 3 caches 3 vis DIN EN ISO 4762 (DIN 912) - M8 x 45 (pour écrou pour rainure en T côté articulation à friction), 3 vis DIN EN ISO 4762 (DIN 912) - M8 x 50 (pour trou central côté articulation à friction), 3 rondelles 8-FSt, 3 plaques de centrage, 3 écrous pour rainure en T - rainure 8 - M8Etat de surface:Bras : Anodisé Boîtier : Peint. poudre Vis : Zingué Rondelles : Zingué Plaques de centrage : Peint. poudre Ecrous pour rainure en T : zingué

0,00 €*

CAD Downloads

ZUM CAD DOWNLOAD

Construct your own system arms

FATH Friction Joints allow you to build your swivel arms in individual lengths and designs to fit your needs and requirements. In addition to the joints with fixed friction torque in six levels, versions with freely adjustable friction torque are available. All FATH Friction Joints can be attached to the profile lengthwise, crosswise or on the front. This gives you full flexibility for your tailor-made design.
