Double bras système I40L 695 (Set)
Réf. produit :
6FMVND40L695N08
Informations sur le produit "Double bras système I40L 695 (Set)"
Couleur:
Bras : Couleur alu
Boîtier : couleur alu
Anneau de couverture : gris ≈ RAL 7042
Caches : gris ≈ RAL 7042
Plaques de centrage : couleur alu
Support écran : Noir
Pays de livraison:
Monde entier
Description:

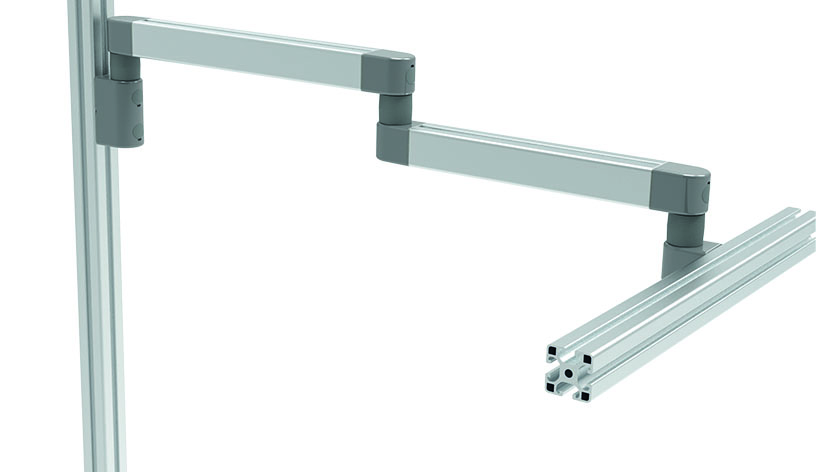

Bras pivotant double stable avec une portée d’environ 695 mm et différentes options de connexion ; pivotable à 360° ; préassemblé

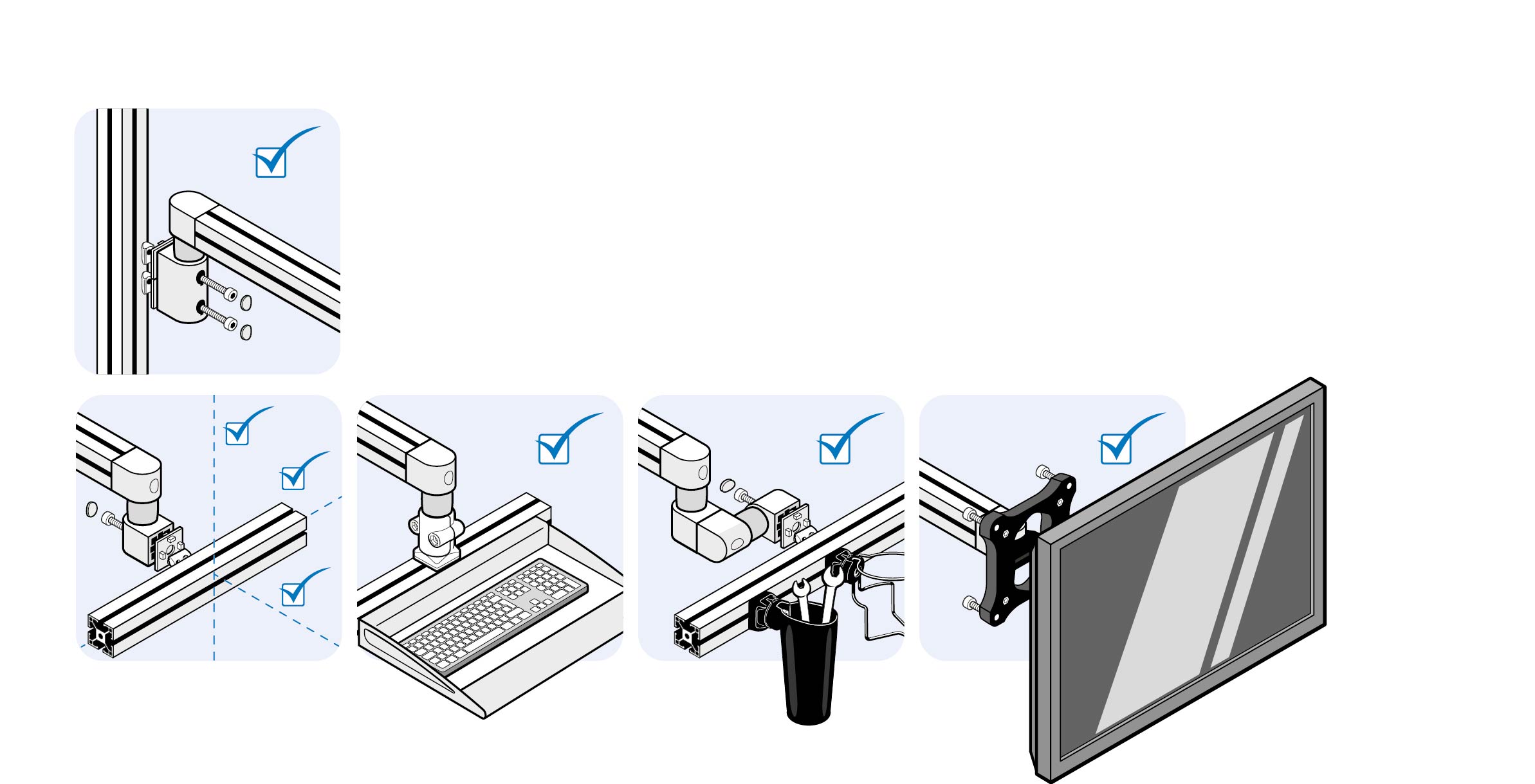

Le bras système peut être fixé latéralement, transversalement ou sur la face du profilé ; si fixé sur la section, le trou central du profilé correspondant doit être taraudé M8 (min. 15°mm de profondeur)
Matériau:
Bras : Aluminium
Boîtier : Aluminium injecté
Anneau de couverture : plastique
Inserts : acier
Arbre de friction : acier
Caches : Plastique
Vis : acier
Rondelles : acier
Plaques de centrage : fonderie d’aluminium
Écrous de rainure en T : acier
Support écran : plastique PA, renforcé fibre de verre

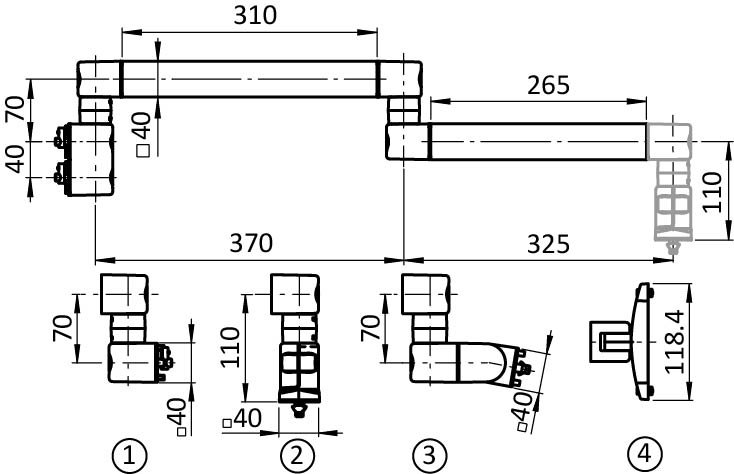

Kit 1:
1 bras système double I40L 695 avec articulation à friction
3 caches
3 vis DIN EN ISO 4762 (DIN 912) - M8 x 45 (pour écrou pour rainure en T côté articulation à friction),
3 vis DIN EN ISO 4762 (DIN 912) - M8 x 50 (pour trou central côté articulation à friction),
3 rondelles 8-FSt,
3 plaques de centrage,
3 écrous pour rainure en T - rainure 8 - M8
Kit 2:
1 bras système double I40L 695 avec articulation d’extrémité
2 caches
2 vis DIN EN ISO 4762 (DIN 912) - M8 x 45 (pour écrou pour rainure en T côté articulation à friction),
1 vis DIN EN ISO 4762 (DIN 912) - M8 x 25 (pour écrou pour rainure en T d’extrémité),
2 vis DIN EN ISO 4762 (DIN 912) - M8 x 50 (pour trou central côté articulation à friction),
1 vis DIN EN ISO 4762 (DIN 912) - M8 x 30 (pour trou central d’extrémité),
3 rondelles 8-FSt,
3 plaques de centrage,
3 écrous pour rainur
Kit 3:
1 bras système double I40L 695 avec articulation à friction double
3 caches
3 vis DIN EN ISO 4762 (DIN 912) - M8 x 45 (pour écrou pour rainure en T côté articulation à friction),
3 vis DIN EN ISO 4762 (DIN 912) - M8 x 50 (pour trou central côté articulation à friction),
3 rondelles 8-FSt,
3 plaques de centrage,
3 écrous pour rainure en T - rainure 8 - M8
Kit 4:
1 bras système double I40L 695 avec support écran
2 caches
2 vis DIN EN ISO 4762 (DIN 912) - M8 x 45 (pour écrou de rainure en T côté joint de friction),
2 vis DIN EN ISO 4762 (DIN 912) - M8 x 50 (pour trou central côté joint de friction),
2 rondelles 8-FSt,
2 plaques de centrage,
2 écrous pour rainure en T – rainure 8 – M8
1 kit d’assemblage pour écran : 4 vis à tête cylindrique M4 x 12, 4 rondelles
Etat de surface:
Bras : Anodisé
Boîtier : Peint. poudre
Vis : Zingué
Rondelles : Zingué
Plaques de centrage : Peint. poudre
Ecrous pour rainure en T : zingué
Bras : Couleur alu
Boîtier : couleur alu
Anneau de couverture : gris ≈ RAL 7042
Caches : gris ≈ RAL 7042
Plaques de centrage : couleur alu
Support écran : Noir
Pays de livraison:
Monde entier
Description:
Bras pivotant double stable avec une portée d’environ 695 mm et différentes options de connexion ; pivotable à 360° ; préassemblé
Le bras système peut être fixé latéralement, transversalement ou sur la face du profilé ; si fixé sur la section, le trou central du profilé correspondant doit être taraudé M8 (min. 15°mm de profondeur)
Matériau:
Bras : Aluminium
Boîtier : Aluminium injecté
Anneau de couverture : plastique
Inserts : acier
Arbre de friction : acier
Caches : Plastique
Vis : acier
Rondelles : acier
Plaques de centrage : fonderie d’aluminium
Écrous de rainure en T : acier
Support écran : plastique PA, renforcé fibre de verre
Kit 1:
1 bras système double I40L 695 avec articulation à friction
3 caches
3 vis DIN EN ISO 4762 (DIN 912) - M8 x 45 (pour écrou pour rainure en T côté articulation à friction),
3 vis DIN EN ISO 4762 (DIN 912) - M8 x 50 (pour trou central côté articulation à friction),
3 rondelles 8-FSt,
3 plaques de centrage,
3 écrous pour rainure en T - rainure 8 - M8
Kit 2:
1 bras système double I40L 695 avec articulation d’extrémité
2 caches
2 vis DIN EN ISO 4762 (DIN 912) - M8 x 45 (pour écrou pour rainure en T côté articulation à friction),
1 vis DIN EN ISO 4762 (DIN 912) - M8 x 25 (pour écrou pour rainure en T d’extrémité),
2 vis DIN EN ISO 4762 (DIN 912) - M8 x 50 (pour trou central côté articulation à friction),
1 vis DIN EN ISO 4762 (DIN 912) - M8 x 30 (pour trou central d’extrémité),
3 rondelles 8-FSt,
3 plaques de centrage,
3 écrous pour rainur
Kit 3:
1 bras système double I40L 695 avec articulation à friction double
3 caches
3 vis DIN EN ISO 4762 (DIN 912) - M8 x 45 (pour écrou pour rainure en T côté articulation à friction),
3 vis DIN EN ISO 4762 (DIN 912) - M8 x 50 (pour trou central côté articulation à friction),
3 rondelles 8-FSt,
3 plaques de centrage,
3 écrous pour rainure en T - rainure 8 - M8
Kit 4:
1 bras système double I40L 695 avec support écran
2 caches
2 vis DIN EN ISO 4762 (DIN 912) - M8 x 45 (pour écrou de rainure en T côté joint de friction),
2 vis DIN EN ISO 4762 (DIN 912) - M8 x 50 (pour trou central côté joint de friction),
2 rondelles 8-FSt,
2 plaques de centrage,
2 écrous pour rainure en T – rainure 8 – M8
1 kit d’assemblage pour écran : 4 vis à tête cylindrique M4 x 12, 4 rondelles
Etat de surface:
Bras : Anodisé
Boîtier : Peint. poudre
Vis : Zingué
Rondelles : Zingué
Plaques de centrage : Peint. poudre
Ecrous pour rainure en T : zingué
| Code ERP: | 148285 |
|---|---|
| Code douanier exportation: | 76169990 |
| Conditionnement: | 1 pièce |
| Modèle: | Prémonté, profilé 40 et supérieur |
| Poids (g): | 2879.2 |
| Zolltarifnummer: | 76169990990 |
