Product Portrait


GUIDING RAILS FIFO

Build a FIFO Station based on need while saving space with FATH Guiding Rails FIFO

Due to the modularity, the FIFO station can be flexibly adapted in length and width. - you can set it up exactly according to individual requirements and expand it at any time. The Guiding Rails FIFO are bolted together with connecting plates directly at the infeed caps. This connecting element ensures stability and specifies the track width. The number of tracks can be selected as required.

For the desired track length, the individual Guiding Rails FIFO are joined together with a longitudinal connector. Available are the standard lengths 1200, 1800 and 2400 mm and on request in the length you require.

The FATH Guiding Rails FIFO are laid in a floating manner. The FIFO track does not have to be screwed to the floor to rest securely, which protects the hall floor. The rails are held by the dead weight of the dollies. For special requirements, bolting to the floor is optionally possible, the holes are integrated in the insertion caps.

One guide rail per track is sufficient for the safe placement of the dollies. The side on which the Dolly is guided can be freely selected. For three tracks, for example, only three Guiding Rails are required. This reduces costs, saves space and offers additional flexibility.

Icon-Plus-white.svg?ts=1743167971 HIGHLIGHTS

  • Modular system – scalable at any time
  • Extra wide, break-proof insertion caps
  • Upward-facing profile slots for cost-effective enclosure
  • Floating installation without screwed joints
  • Space-saving thanks to onesided rail guide
  • Easy and fast threading of dollies

INNOVATIVE: EXTRA WIDE INSERTION CAPS FOR EASY THREADING OF DOLLIES

FATH has redesigned the infeed caps for even more efficiency in handling the Dollies. The extra wide designed opening acts like a funnel and makes loading the FIFO station much easier. Even if the rollers are not visible at all under the boxes, they can be threaded effortlessly into the rail. Employees can perform this step intuitively – the workflows are fluid and easy on the back.

The insertion caps are mounted at the front and rear end of each track. This allows the FIFO principle (First-In-First-Out) to be implemented perfectly - for an optimized internal flow of goods.

Icon-Plus-white.svg?ts=1743167971ANOTHER STRONG PLUS:

The FATH infeed caps for the FIFO station are manufactured using the aluminum die-casting process and, unlike conventional plastic caps, are break-resistant.

The FATH Guiding Rails FIFO are available in two designs:

The design is unique on the market:

rectangular joints allow a costeffective enclosure, for example for marking tracks. Due to the 8 profile slot incorporated in the Guiding Rails FIFO, superstructures with all common 40 x 40mm profiles can be easily mounted. A post for the signage is simply placed from above at a 90° angle and securely anchored in the slot. Integration on protective enclosures is also possible without complications.

Produktgalerie überspringen
Profilé de couverture rainure 8 - 4,5
Couleur: Noir | ESD: ESD décharge électrostatique | Profilé: I | Rainure N (mm): 8
Couleur:Noir, jaune, gris, naturel, couleur aluPays de livraison:Monde entierDescription:Pour cacher une rainure 8mm de large avec une toile de 4,5mmMatériau:Plastique PPOptions:Autres couleurs sur demandeZolltarifnummer:39169050900

0,00 €*
Rail de stationnement FIFO (Kit)
L (mm): 2400.0 | Profilé: I
Pays de livraison:Monde entierDescription:Pour guider les chariots au sol d’un côté dans les stations FIFO, avec une largeur de roue jusqu’à 40 mm avec 2 rainures en haut, en bas et sur les côtés ; pour allonger deux rails de guidage, les relier face à face avec des barettes de liaison dans les rainures ; les poteaux de signalisation peuvent être montés dans la rainure supérieureMatériau:AluminumEtat de surface:AnodiséInformation:Pour la coupe : Pour passer commande, veuillez remplacer « xxxx » dans la référence par la longueur nécessaire en mm, par ex. « 0350 » pour 350 mm ou « 2000 » pour 2000 mm Barrette de liaison compatible, voir 096060S20 Embout de rail de stationnement FIFO (kit) compatible, voir 2082CCS02 Kit jonctions angulaires 45° pour poteaux portique, voir 093WS30145S01 Kit jonctions angulaires 45° pour jambe de force poteaux portique, voir 093WS30145S02 Caches rainures compatibles, voir 092080Zolltarifnummer:76042990900

0,00 €*
Brosse frein pour rail de stationnement FIFO
Couleur:Poils : NoirPays de livraison:Monde entierDescription:Pour freiner et arrêter les chariots dans les rails de guidage ; Réglable via rainure du rail de stationnement FIFOMatériau:Corps : Aluminium Poils : Plastiques PAEtat de surface:Corps : AnodiséInformation:Rail de stationnement FIFO compatible, voir 02082P.1200Zolltarifnummer:96035000000

0,00 €*
Montage au sol pour rail FIFO (Kit)
Couleur:Équerre : Couleur alu Ancrages : JaunePays de livraison:Monde entierDescription:Complément pour monter des rails de stationnement FIFO au solMatériau:Équerre : Acier Vis : Acier Écrou pour rainure en T : Acier Ancrages : PlastiqueKit:2 équerres acier 20, 2 vis DIN 7991 – M5 x 8 ; 2 écrous pour rainure en T – Rainure 5 – M5, 2 vis 5 x 60, 2 ancrages 8 x 60Etat de surface:Équerre : Peint. poudre Vis : Zingué Écrous pour rainure en T : ZinguéZolltarifnummer:73269098900

0,00 €*
Aide à la fixation rail de stationnement FIFO (Kit)
Pays de livraison:Monde entierDescription:Pour la connexion parallèle de deux rails de guidage FIFO, comme entretoise pour l’alignement de la voie ; À visser sur les embouts d’entrée avec vis inclusesMatériau:Acier inoxKit:2 éléments de liaison 8 vis DIN 7991 (ISO 10642) - M6 x 16Etat de surface:BruteInformation:Rail de stationnement FIFO compatible, voir 02082P.1200 Embout de rail de stationnement FIFO (kit) compatible, voir 02082CCS01Zolltarifnummer:73269098900

0,00 €*
Cache pour rail de stationnement FIFO
Couleur:Jaune ≈ RAL 1003Pays de livraison:Monde entierDescription:Pour couvrir les orifices des embouts d’entrée pour rail de stationnement FIFO ; Cache vis jaune avec effet signal pour indiquer la position d’entrée pour les roues des chariots au sol ; Inclus dans le kit embouts d’entrée, ici disponible séparément en rechangeMatériau:Plastique PCZolltarifnummer:39269097900

0,00 €*
Barette de liaison 140 I, rainure 8 (Kit)
L (mm): 140.0 | M: M8 | Profilé: I | Rainure N (mm): 8
Pays de livraison:Monde entierDescription:Connection bout à bout de deux profilés aluminium sans usinageMatériau:AcierKit:1 barette de liaison 140 – Rainure 8 4 vis DIN 914 – M8 x 10Etat de surface:ZinguéZolltarifnummer:73181900900

0,00 €*
Embout de rail de stationnement FIFO (kit)
Couleur:Cache vis : Jaune ≈ RAL 1003Pays de livraison:Monde entierDescription:Pour charger et décharger plus facilement les chariots dans les stations FIFO ; Conception robuste, montage directement dans la rainure des rails de guidage FIFO avec vis empreinte hexagonale incluses. Cache vis jaune avec effet signal pour indiquer la position d’entrée pour les roues des chariotsMatériau:Embouts d'entrée : Fonderie d’aluminium Cache vis : Plastique PC Vis empreinte hexagonale. : AcierKit:8 embouts d’entrée 16 caches vis 16 vis empreinte hexagonale. ISO 4027 – M6 x 8Etat de surface:Embouts d'entrée : Peint. poudre couleur alu Vis empreinte hexagonale. : ZinguéInformation:Rails de stationnement FIFO compatibles, voir 02082P.1200 Élément de liaison compatible pour rail de stationnement FIFO, voir 02082D Kit de fixation compatible, voir 02082FS Embouton pour rail de stationnement FIFO comme pièce de rechange, voir 02082S.15Zolltarifnummer:76169990990

0,00 €*
Butée réglable rail de stationnement FIFO (Kit)
L (mm): 178.0 | Profilé: I
Couleur:Caches : gris ≈ RAL 7042Pays de livraison:Monde entierDescription:Pour arrêter les chariots dans les rails de guidage FIFO ; Installation facile avec connecteurs inclusMatériau:Profilé : Aluminium Cache : Plastique PA Connecteur : AcierKit:1 profilé 2 caches 2 connecteursEtat de surface:Profilé : Anodisé Connecteur : ZinguéInformation:Rail de stationnement FIFO compatible, voir 02082P.1200Zolltarifnummer:76169990990

0,00 €*
Kit de fixation extremité rail de stationnement FIFO
Couleur:Ancrage : JaunePays de livraison:Monde entierDescription:Pour monter les embouts d’entrée des rails de guidage FIFO au solMatériau:Ancrage : Plastique Vis : AcierKit:8 ancrages 8 x 60 8 vis 5 x 60Etat de surface:Vis : GalvaniséZolltarifnummer:73269098900

0,00 €*

CONNECTORS FOR GUIDING RAILS FIFO

Produktgalerie überspringen
Equerre zinc 40 x 80 plate
Couleur: - | Etat de surface: Brute | Profilé: - | Rainure N (mm): - | Version: -
Kit d'assemblage:1 cache - Plastique PA - Noir, 4 Ecrous en T - R8 - M8, 4 vis ISO 7380 - M8 x 16Couleur:Équerre : Couleur alu Cache : NoirPays de livraison:Monde entierDescription:Pour connecter deux profilés aluminium ou panneaux à angle droit; l'équerre peut être couverte d'un cacheMatériau:Equerre : fonderie zamac Cache : plastique PA, renforcé fibre de verre Kit d'assemblage : acierOptions:Autres surfaces, autres couleurs sur demandeEtat de surface:Equerre : brute / peint poudre Kit d'assemblage : zinguéTip:Compatible Cover Cap see 093WA802Zolltarifnummer:79070000900

0,00 €*
Plaque de liaison I ZN 40 (Kit)
A x B (mm): 40 x 80 | Couleur: - | Etat de surface: Brute | Profilé: I | Rainure N (mm): 8
Couleur:Couleur aluPays de livraison:Monde entierDescription:Pour connecter deux profilés orthogonauxMatériau:Plaque de fixation : fonderie zamac Kit d'assemblage : acierKit 1:1 vis autotaraudeuse SF7 x 22, 1 écrou double pour rainure en T – écrou 8 – M8, 2 vis épaulées M8Kit 2:2 vis autotaraudeuses SF7 x 22, 1 écrou double pour rainure en T – écrou 8 – M8, 2 vis épaulée M8Kit 3:2 vis autotaraudeuses SF7 x 22, 2 écrous doubles pour rainure en T – Écrou 8 – M8, 4 vis épaulée M8Etat de surface:Plaque de fixation : Brute/Peint. poudre Kit d’assemblage : ZinguéZolltarifnummer:79070000900

0,00 €*
Equerre zinc 40 plate
Couleur: Couleur alu | Etat de surface: Peint. poudre | Profilé: - | Rainure N (mm): 10 | Version: -
Kit d'assemblage:1 cache - Plastique PA - Noir, 2 Ecrous en T - R8 - M8, 2 vis ISO 7380 - M8 x 16Couleur:Équerre : - / couleur alu Cache : NoirPays de livraison:Monde entierDescription:Pour connecter deux profilés aluminium ou panneaux à angle droit; l'équerre peut être couverte d'un cacheMatériau:Equerre : fonderie zamac Cache : plastique PA, renforcé fibre de verre Kit d'assemblage : acierOptions:Autres surfaces, autres couleurs sur demandeEtat de surface:Equerre : brute / peint poudre Kit d'assemblage : zinguéTip:Compatible Cover Cap see 093WA401Zolltarifnummer:79070000900

0,00 €*
Connecteur automatique acier
D (mm): 14.4 | L (mm): 35.0 | Largeur profilé: 45 | Profilé: - | Rainure N (mm): 8 | SW 1: 5 | SW 2: - | Version: Avec kit d'assemblage, incl. vis et écrou (I) / écrou marteau (B) ** | Vis: M6 x 45
Pays de livraison:Monde entierDescription:Pour connecter deux profilés aluminium rapidement et solidement sans usinage, une seule pièce; douille auto-taraudeuseMatériau:AcierEtat de surface:ZinguéInformation:* Cache compatible voir 099GA081KInformation 2:** Connecteur automatique avec kit d’assemblage pour profil B avec écrou marteau à la place de l’écrou de rainure en TZolltarifnummer:73181900900

0,00 €*
Equerre Alu I40 M montage parallèle/orthogonal (Kit)
Profilé: I | Rainure N (mm): 8
Couleur:Équerre : Couleur alu Cache : Gris ≈ RAL 7042 Anneau : NoirPays de livraison:Monde entierDescription:Pour connecter deux profilés aluminium en équerre rapidement dans le sens longitudinal ou transversal, insertion directe dans la rainure du profilé grâce à des vis rhombus aimantées prémontées et des écrous hexagonaux correctement positionnés ; équerres de raccordement pouvant être fermées avec le cacheMatériau:Équerre : Fonderie d'aluminium Cache : Plastique PA, renforcé fibre de verre, Vis losange aimantées : Acier Écrous hexagonaux : Acier Insert : Fonderie Zamac # Anneau : Plastique PEKit:1 équerre 2 vis rhombus aimantées 2 écrous héxagonaux M8 1 cacheEtat de surface:Équerre : Peint. poudre Vis losange aimantées : Zingué Écrous héxagonaux : ZinguéZolltarifnummer:76169910990

0,00 €*
Ecrou basculant 13,5 x 7,2 mm avec bille sur ressort
ESD: - | M: M6 | Matériel: Acier inox | Profilé: I
Pays de livraison:Monde entierDescription:Ecrou basculant auto-centré avec bille sur ressortMatériau:Acier zingué / acier inox 1.4301 / 1.4305Options:Décharge électrostatique ESD, différentes longueurs et filetages sur demandeEtat de surface:Zingué / brutZolltarifnummer:73181900900

0,00 €*
Connecteur 40 à 45°
Couleur: Couleur alu | Etat de surface: Peint. poudre | Rainure N (mm): 8 | for Screw: M8
Couleur:Couleur aluPays de livraison:Monde entierDescription:To mount a profile as bracing at a 45° angle without miter cutMatériau:Fonderie zamacOptions:Autres surfaces, autres couleurs sur demandeEtat de surface:Brute / peint poudreZolltarifnummer:79070000900

0,00 €*
Equerre de fixation Alu I40 x 80 M (Kit)
Profilé: I | Rainure N (mm): 8
Couleur:Couleur aluPays de livraison:Monde entierDescription:Pour connecter rapidement deux profilés aluminium à angle droit, enfichage direct dans la rainure du profilé grâce au positionnement correct des vis rhombus magnétiques prémontées et des écrous hexagonaux ; l’angle de connexion peut être fermé avec le cacheMaterial:Angle: Aluminum die-cast Magnet rhombus screws: Steel Countersunk nuts: SteelOptions:Autres surfaces, autres couleurs sur demandeEtat de surface:Équerre : Peint. poudre Vis losange aimantées : Zingué Écrous héxagonaux : ZinguéTip:Compatible Cover Cap see 093WA809Zolltarifnummer:76169910990

0,00 €*
Connecteur I 40 à 45° (Kit)
Rainure N (mm): 8 / 10
Couleur:Connecteur angulaire : Couleur alu Cache : gris ≈ RAL 7042Pays de livraison:Monde entierDescription:To mount a profile as bracing at a 45° angle without miter cutMatériau:Connecteur angulaire : Fonderie d’aluminium Pièces de centrage : Fonderie Zamac Cache : Plastique PA, renforcé fibre de verreKit:1x connecteur équerre, 4x pièces de centrage, 1x cacheEtat de surface:Connecteur angulaire : Peint. poudreZolltarifnummer:76169910990

0,00 €*
Plaque de connexion I40 M longueur/croisement, rectangulaire 2 trou, 1 Rainure (Kit)
Profilé: I | Rainure N (mm): 8
Couleur:Plaque de connexion : Couleur alu Caches : gris ≈ RAL 7042Pays de livraison:Monde entierDescription:Pour connecter rapidement deux profilés aluminium à angle droit ou parallèlement, insertion directe dans la rainure du profilé grâce au positionnement longitudinal ou transversal des vis rhombus magnétiques préassemblées et des écrous héxagonaux avec les inserts orientables à 90° ; les orifices de la plaque de connexion peuvent être couverts par des cachesMatériau:Plaque de connexion : Fonderie d’aluminium Caches : Plastique PA, renforcé fibre de verre Vis losange aimantées : Acier Écrous hexagonaux : AcierKit:1 plaque de connexion avec vis rhombus aimantées pré-assemblées et écrous hexagonaux dans inserts orientables 90° 2 cachesOptions:Autres surfaces, autres couleurs sur demandeEtat de surface:Plaque de connexion : Peint. poudre Vis losange aimantées : Zingué Écrous héxagonaux : ZinguéZolltarifnummer:76169990990

0,00 €*
Connecteur automatique double I, rainure 8 (Kit)
A (mm): 66.4 | D (mm): 12.0 | ESD: ESD décharge électrostatique | L (mm): 31.0 | Largeur profilé: 80 | Profilé: I | Rainure N (mm): 8 | SW 1: 6 | SW 2: 5 | Vis: M6 x 40
Pays de livraison:Monde entierDescription:Pour connecter deux profilés aluminium rapidement et solidement sans usinage, une seule pièce; douille auto-taraudeuseMatériau:AcierEtat de surface:ZinguéInformation:Cache compatible, voir 099GA081KZolltarifnummer:73181900900

0,00 €*
Plaque de connexion I120 M (Kit)
Profilé: I | Rainure N (mm): 8
Couleur:Plaque de connexion : Couleur alu Caches : gris ≈ RAL 7042Pays de livraison:Monde entierDescription:Pour connecter rapidement deux profilés aluminium à angle droit, insertion directe dans la rainure du profilé grâce au positionnement correct des vis rhombus magnétiques préassemblées et des écrous héxagonaux ; les orifices de la plaque de connexion peuvent être couverts par des cachesMatériau:Plaque de connexion : Fonderie d’aluminium Caches : Plastique PA, renforcé fibre de verre Vis losange aimantées : Acier Écrous hexagonaux : AcierKit:1 plaque de connexion avec vis losange aimantées pré-assemblées et écrous héxagonaux 4 cachesOptions:Autres surfaces, autres couleurs sur demandeEtat de surface:Plaque de connexion : Peint. poudre Vis losange aimantées : Zingué Écrous héxagonaux : ZinguéZolltarifnummer:76169990990

0,00 €*
Equerre de fixation Alu I40 M (Kit)
Profilé: I | Rainure N (mm): 8
Couleur:Couleur aluPays de livraison:Monde entierDescription:Pour connecter rapidement deux profilés aluminium à angle droit, enfichage direct dans la rainure du profilé grâce au positionnement correct des vis rhombus magnétiques prémontées et des écrous hexagonaux ; l’angle de connexion peut être fermé avec le cacheMaterial:Angle: Aluminum die-cast Magnet rhombus screws: Steel Countersunk nuts: SteelOptions:Autres surfaces, autres couleurs sur demandeEtat de surface:Équerre : Peint. poudre Vis losange aimantées : Zingué Écrous héxagonaux : ZinguéTip:Compatible Cover Cap see 093WA406Zolltarifnummer:76169910990

0,00 €*

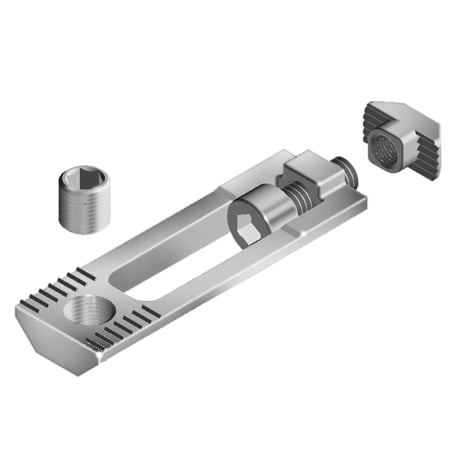

Connecteur orthogonal sans usinage I, rainure 8 (Kit)
H (mm): 3.0 | Profilé: I | Rainure N (mm): 8
Pays de livraison:Monde entierDescription:Pour connecter deux profilés aluminium rapidement et solidement, assemblage sans usinageMatériau:AcierKit:1 connecteur orthogonal sans usinage, 1 vis DIN EN ISO 4762 (DIN 912) - M5 x 18, 1 écrou tasseauZolltarifnummer:73269098900

0,00 €*

CAD Downloads


TO CAD DOWNLOAD

FURTHER PRODUCT RECOMMENDATIONS

PERFECT INTERACTION: FATH GUIDING RAILS FIFO AND FATH DOLLIES

In combination with the FATH Dollies, material supply becomes even more efficient. The Dollies are designed to fit all KLT/Euro containers 600 x 400 mm and offer a high load capacity of up to 250 kg.

As empties, they can be stacked to save space and stored in the smallest of spaces. Versions are available with and without side guides. All FATH castors for Dollies are equipped with high-quality wheels from the manufacturer Blickle Germany.



More about the FATH Dollies
