Produktportrait


Hubrollen

FATH Hubrollen: Flexibel und schnell sein mit der Plug-and-Work-Lösung

Flexibilität ist eine der wichtigen Eigenschaften moderner Fertigungsanlagen. Eine Maschine oder Anlage aufzustellen, zu nivellieren und sie dann jahrelang nicht mehr anzufassen, das ist nicht mehr unbedingt der Normalfall.

FATH Components hat vor diesem Hintergrund eine Hubrolleneinheit als »Plug-and-Work«-Lösung entwickelt, die mit bis zu 500 kg Tragkraft pro Einheit zur Montage unter Maschinen und Anlagen gedacht ist. Die extra flach bauende Einheit besteht aus einer Schwenkrolle Marke Blickle, die mit einem Aluminiumträger verschraubt ist. Dieser Rollenträger ist mittels eines Teflonstreifens in einem Alu-Druckguss-Chassis gelagert. Eine helixförmige Führung erzeugt eine Vertikalbewegung, wenn der Träger gedreht wird. Diese Drehbewegung wird mittels eines Hydraulikzylinders von Ergoswiss erzeugt.

Die Hubrolle wird als Paket aus vier Hubeinheiten inkl. Stellfüßen, einer manuellen Hydraulikpumpe und den benötigten Hydraulikschläuchen geliefert. Durch einfaches Kurbeln kann eine so ausgestattete Maschine oder Anlage von den integrierten Stellfüßen gehoben und auf den üblichen Industrieböden leicht verschoben werden. Die Hub-Bewegung ist exakt gleichmäßig, so dass nichts verkantet oder schräg steht.

Icon-Plus-white.svg?ts=1743167971 HIGHLIGHTS

  • Schnelles und flexibles Platzieren von Maschinen und Strukturen
  • Absolut synchrone Hubbewegung aller Einheiten
  • Zum Bewegen schwerer, empfindlicher Maschinen
  • Hält die Maschine waagerecht im Gleichgewicht
  • Kompaktes Hubsystem
  • Einbaufertiges Set

Hubrolle hydraulisch oder elektrisch

Das Hubsystem von FATH zum schnellen und flexiblen Platzieren von Anlagen, Vorrichtungen oder Montagetischen ist mit 2 unterschiedlichen Antrieben verfügbar. Beim hydraulischem Antrieb besteht das Set aus 4 Hubeinheiten inkl. Antriebseinheit und Hydraulikschläuchen. Das Übersetzungsverhältnis von Kolben / Hubeinheit beträgt 10:1. Die elektrische FATH Hubrolle ist sowohl einzeln als auch in einem 4er-Set erhältlich. Der elektrische Antrieb wird mit einer Spannung von 24 V betrieben und hat einen elektrischen Anschlussstecker Wieland RST20i2.

Dank des robusten Gehäuses aus Aluminiumdruckguss hat ein Hubrollen-Set aus 4 Hubeinheiten eine Tragkraft von bis zu 2 Tonnen bei zentraler Platzierung. Die teflongelagerte Hubmechanik ermöglicht ein reibungsloses Heben, und kugelgelagerte Rollen ein leichtes Bewegen.

Flexibilität, fest verbaut - mit den Fath Lenk- und bockrollen mit hebefuss

Entdecken Sie auch unsere Lenk- und Bockrollen mit Blickle Markenrollen in Kombination mit FATH Hebefuss und FATH Stellfuss - für flexible Arbeitsplätze, die häufiger um positioniert werden.


Zu den Varianten

Ausführungen

Elektrische Hubrolle

Hubsystem für schnelles und flexibles Platzieren von Anlagen, Vorrichtungen oder Montagetischen etc., mit elektrischem Antrieb – 24 V, elektrischer Anschlusstecker Neutrik NAC3FX W TOP + NAC3MX W TOP

Hydraulische Hubrolle

Hubsystem für schnelles und flexibles Platzieren von Anlagen, Vorrichtungen oder Montagetischen etc., mit hydraulischem Antrieb Set aus 4 Hubeinheiten inkl. Antriebseinheit und Hydraulikschläuchen

Produktgalerie überspringen

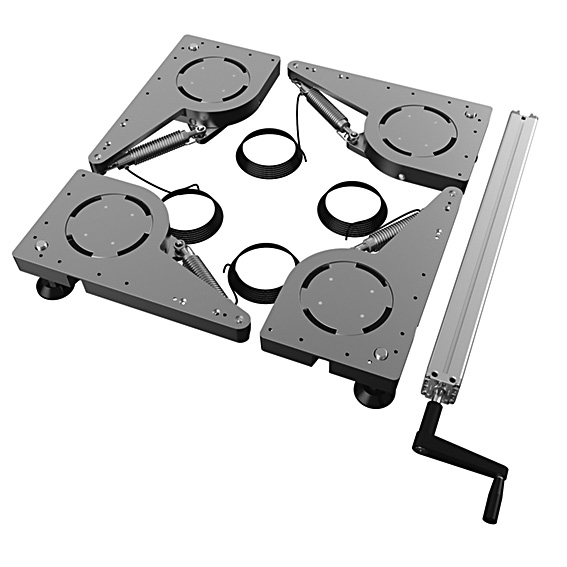

Hubrolle hydraulisch (Set)
Fmax (N): *19600 | Tragkraft pro Hubeinheit (kg): 500 | Profil: I / B
Lieferländer:weltweitBeschreibung:Hubsystem für schnelles und flexibles Platzieren von Anlagen, Vorrichtungen oder Montagetischen etc.; Übersetzungsverhältnis Kolben / Hubeinheit 10:1Material:Gehäuse: Aluminiumdruckguss, teflongelagert Rolle: Kunststoff PA, kugelgelagert Rollengehäuse: Stahl verzinktSet:4 Hubeinheiten 1 hydraulische Antriebseinheit 4 Hydraulikschläuche à 3 m, vorbefülltExtras:weitere Sets auf AnfrageHinweis:*zentriert platziertZolltarifnummer:84254200000

0,00 €*

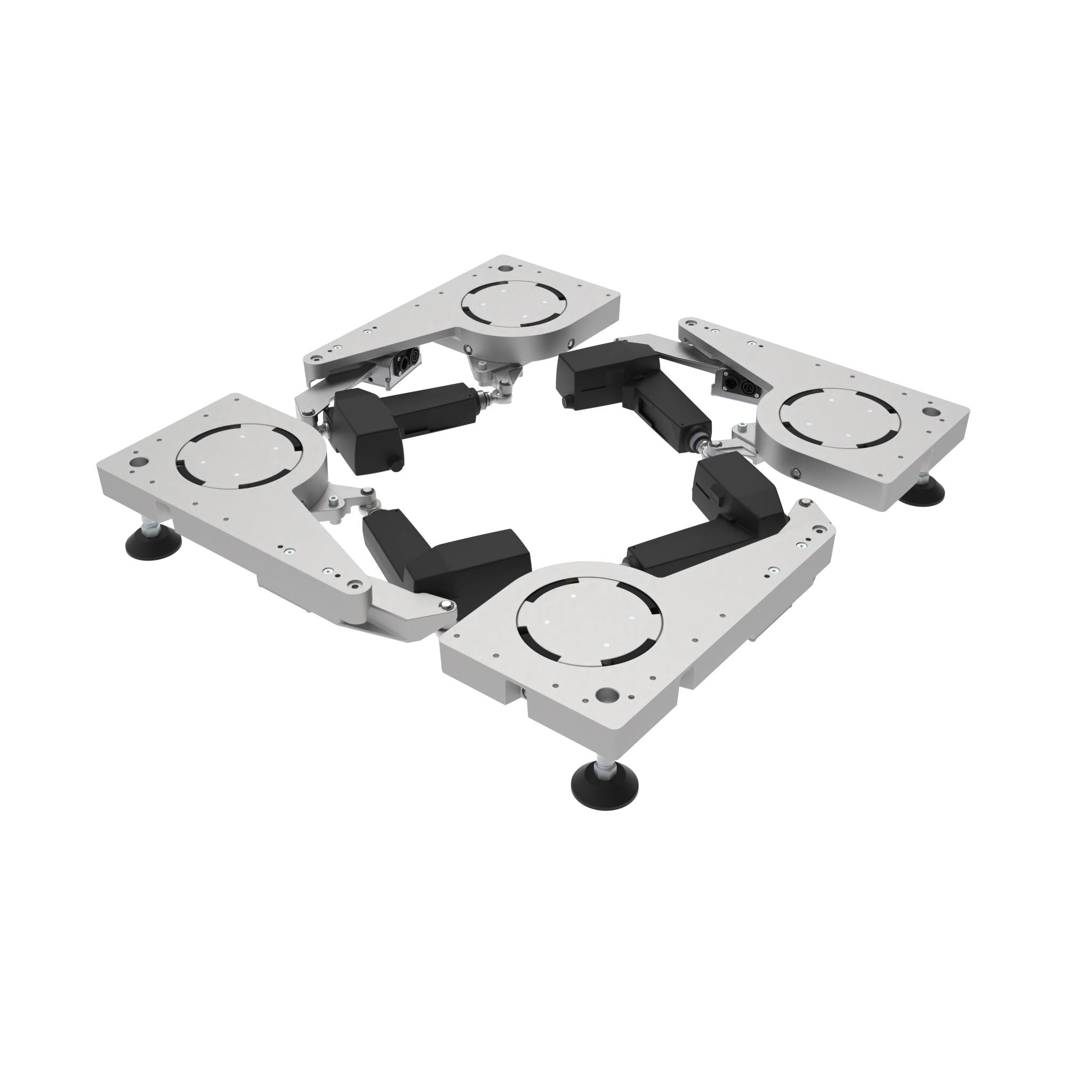

Hubrolle elektrisch
Ausführung: - | Fmax (N): *4900 | Tragkraft pro Hubeinheit (kg): - | Profil: I / B
Lieferländer:weltweitBeschreibung:Hubsystem für schnelles und flexibles Platzieren von Anlagen, Vorrichtungen oder Montagetischen etc.; mit elektrischem Antrieb - 24 V, elektrischer Anschlusstecker Neutrik NAC3FX W TOP + NAC3MX W TOPMaterial:Gehäuse: Aluminiumdruckguss, teflongelagert Rolle: Kunststoff PA, kugelgelagert Rollengehäuse: Stahl verzinktSet:4 Hubeinheiten inkl. elektrischer AntriebseinheitHinweis:*zentriert platziertZolltarifnummer:84254900000

0,00 €*
Hubrolle elektrisch
Ausführung: Set | Fmax (N): *19600 | Tragkraft pro Hubeinheit (kg): 500 | Profil: I / B
Lieferländer:weltweitBeschreibung:Hubsystem für schnelles und flexibles Platzieren von Anlagen, Vorrichtungen oder Montagetischen etc.; mit elektrischem Antrieb - 24 V, elektrischer Anschlusstecker Neutrik NAC3FX W TOP + NAC3MX W TOPMaterial:Gehäuse: Aluminiumdruckguss, teflongelagert Rolle: Kunststoff PA, kugelgelagert Rollengehäuse: Stahl verzinktSet:4 Hubeinheiten inkl. elektrischer AntriebseinheitHinweis:*zentriert platziertZolltarifnummer:84254900000

0,00 €*

CAD Downloads


ZUM CAD DOWNLOAD
