FATH Lagereinheiten: Führungsschlitten und Schiebetüren einfach selbst konstruieren

Mit den FATH Lagereinheiten für C-Schienenprofile können Sie Schlitteneinheiten und Schiebetüren im industriellen Umfeld einfach selbst konstruieren. Die unterschiedlichen Ausführungen sind im Inneren mit gehärteten Rollen in verschiedenen Materialien und Ausführungen ausgestattet und bieten Ihnen eine hohe Flexibilität für den Bau individueller Anwendungen ganz nach Bedarf und Kundenanforderung.

Für den Bau von Führungsschlitten wird die FATH Lagereinheit mit einer geeigneten Schlittenplatte kombiniert. Erhältlich sind zentrische und exzentrische Lagereinheiten mit unterschiedlicher Bolzengeometrie. Da sich die exzentrischen Bolzen auch nachträglich einstellen lassen, können Sie eine spielfreie Führungseinheit bauen. Das ideale Ergebnis erhalten Sie, wenn jeweils zwei zentrische und zwei exzentrische Lagereinheiten verbaut werden.

Um das Schmieren von Führungsschiene und Lagereinheiten dauerhaft zu gewährleisten gibt es bei FATH ein passendes Abstreif- und Schmiersystem, welches vor vorzeitigem Verschleiß schützt.

Icon-Plus-white.svg?ts=1743167971 HIGHLIGHTS

  • Individuelle Konstruktion von Schlitteneinheiten und Schiebetüren
  • Zentrische und exzentrische Ausführungen erhältlich
  • Um 180° versetzt verwendbar für höchste Flexibilität
  • Robuste Bauweise

Unzählige Anwendungen realisierbar

Schlitteneinheit oder Aufhängung für Schiebetüren: Die Anwendungsmöglichkeiten sind nahezu unbegrenzt. Da die FATH Lagereinheiten auch um 90° versetzt verbaut werden können, lässt sich zum Beispiel ein 3D-Drucker durch Anbringung der passenden Schlitteneinheiten vertikal und horizontal fahren.

Schiebetüren für unterschiedlichste Funktionen in Fertigung und Montage lassen sich passgenau bauen – ob einfache Konstruktion zum Schließen kleiner Bereiche oder als Bestandteil einer komplexen Einhausung mit praktischem Zugang. Geführt werden die Schiebetüren durch Einhängen der FATH Lagereinheiten auf einem C-Schienensystem und Wellen D14. Bei großen Konstruktionen kann die Führung bei Bedarf an der unteren Seite durch Rollen unterstützt werden.

Verschleiß reduzieren

Um den Verschleiß so gering wie möglich zu halten, sind die FATH Lagereinheiten mit einer Vorrichtung für die Schmierung ausgestattet. Die Kappe verfügt über eine Filzauskleidung, die die Schmiereinheit zusätzlich vor dem Auslaufen schützt. Zur Schmierung wird das Schmieröl einfach in die Öffnung eingefüllt.

Sie möchten ALLE FATH PRODUKTE RUND UM DAS THEMA GLEITER UND ROLLEN ENTDECKEN?

Hier finden Sie direkt alle Gleiter, Türführungen, Rollen und Linearführungen.


Zu Gleiter und Rollen

Ausführungen

Produktgalerie überspringen

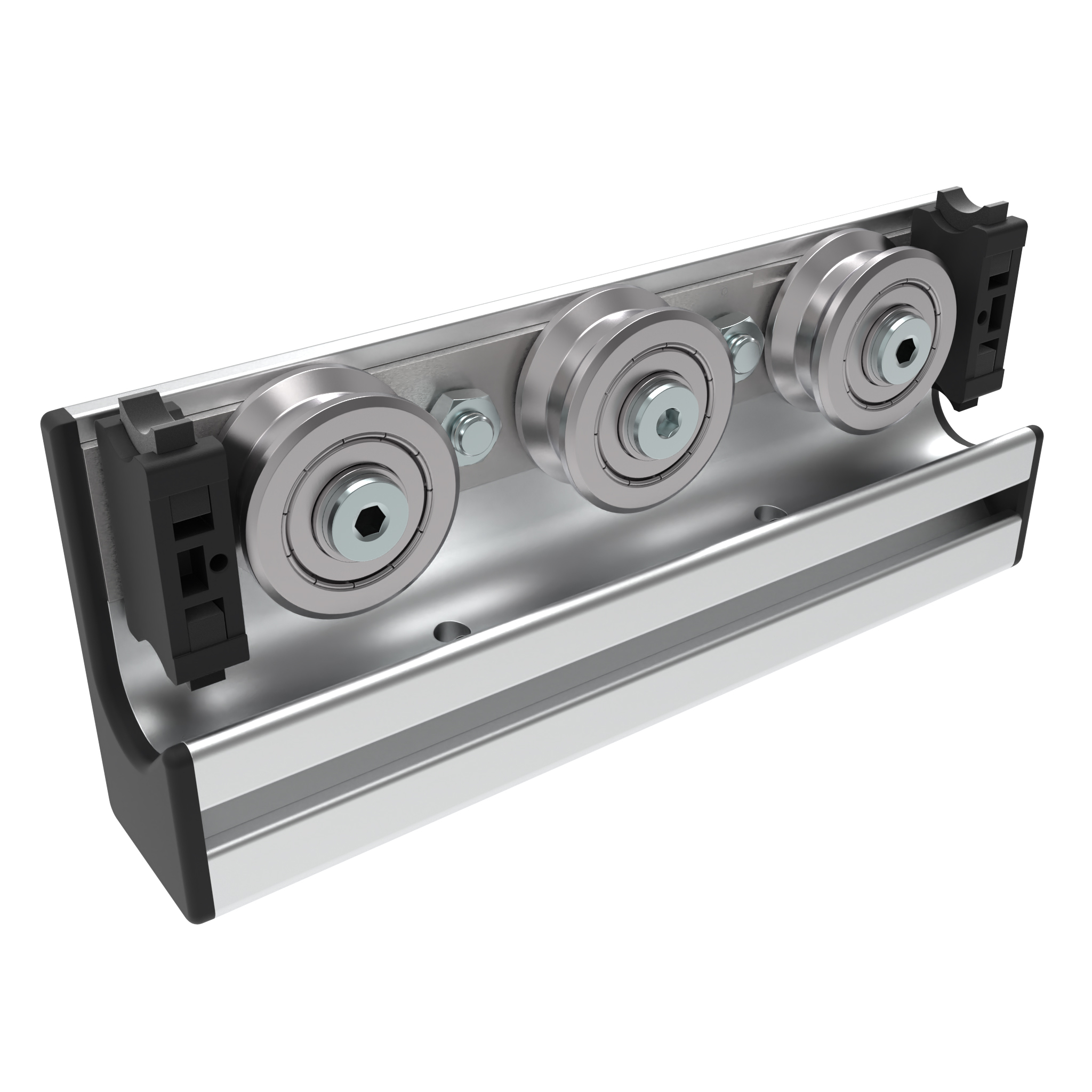

Lagereinheit 3 Rollen Welle Ø 14 für C-Schienenprofil I
Farbe:Abstreif- und Schmiervorrichtungen: schwarz Abdeckkappen: schwarzLieferländer:weltweitBeschreibung:zum Bau von Schiebetüren zur linearen Führung von Lasten, kugelgelagerte Stahl-Rolle läuft auf Welle Ø 14 mm zum Anziehen der Exzenterschraube wird ein Stirnlochschlüssel für die vier Löcher der Einstellscheibe benötigtMaterial:Rollen: Stahl Trägerplatte: Stahl Schrauben: Stahl Gewindehülsen: Stahl Einpressmuttern: Stahl Exzenterschraube: Stahl Einstellscheibe: Stahl Spannstift: Stahl Abstreif- und Schmiervorrichtungen: Kunststoff PA / Filz / Federstahl Holzschrauben: Stahl Profil: Aluminium Abdeckkappen: Kunststoff PA, glasfaserverstärktOberfläche:Rollen: verzinkt Trägerplatte: verzinkt Schrauben: verzinkt Gewindehülsen: verzinkt Einpressmuttern: verzinkt Exzenterschraube: verzinkt Einstellscheibe: verzinkt Spannstift: verzinkt Holzschrauben: verzinkt Profil: eloxiertZolltarifnummer:84832000000

0,00 €*
Doppellagereinheit 2 Rollen zentrisch Welle Ø 14
Profil: I
Lieferländer:weltweitBeschreibung:zum Bau von Führungsschlitten zur linearen Führung von Lasten, kugelgelagerte Stahl-Rolle läuft auf Welle Ø 14 mm komplett vormontiert aus Laufrollenprofil I Nut 8Material:Rolle: Stahl Schrauben: Stahl Scheiben: Stahl Spannstift: Stahl Profil: AluminiumOberfläche:Rolle: verzinkt Schrauben: verzinkt Scheiben: verzinkt Spannstifte: verzinkt Profil: eloxiertHinweis:passende Abstreif- und Schmiervorrichtung Ø 14 für Laufrollenprofil I Nut 8 (Set) siehe 091381S01Zolltarifnummer:84832000000

0,00 €*

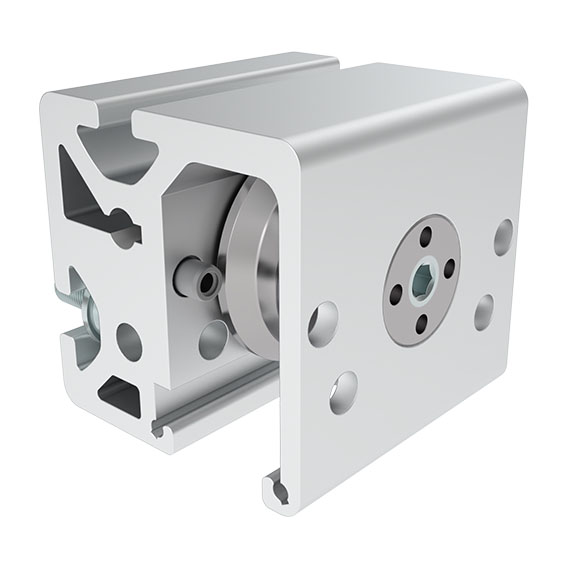

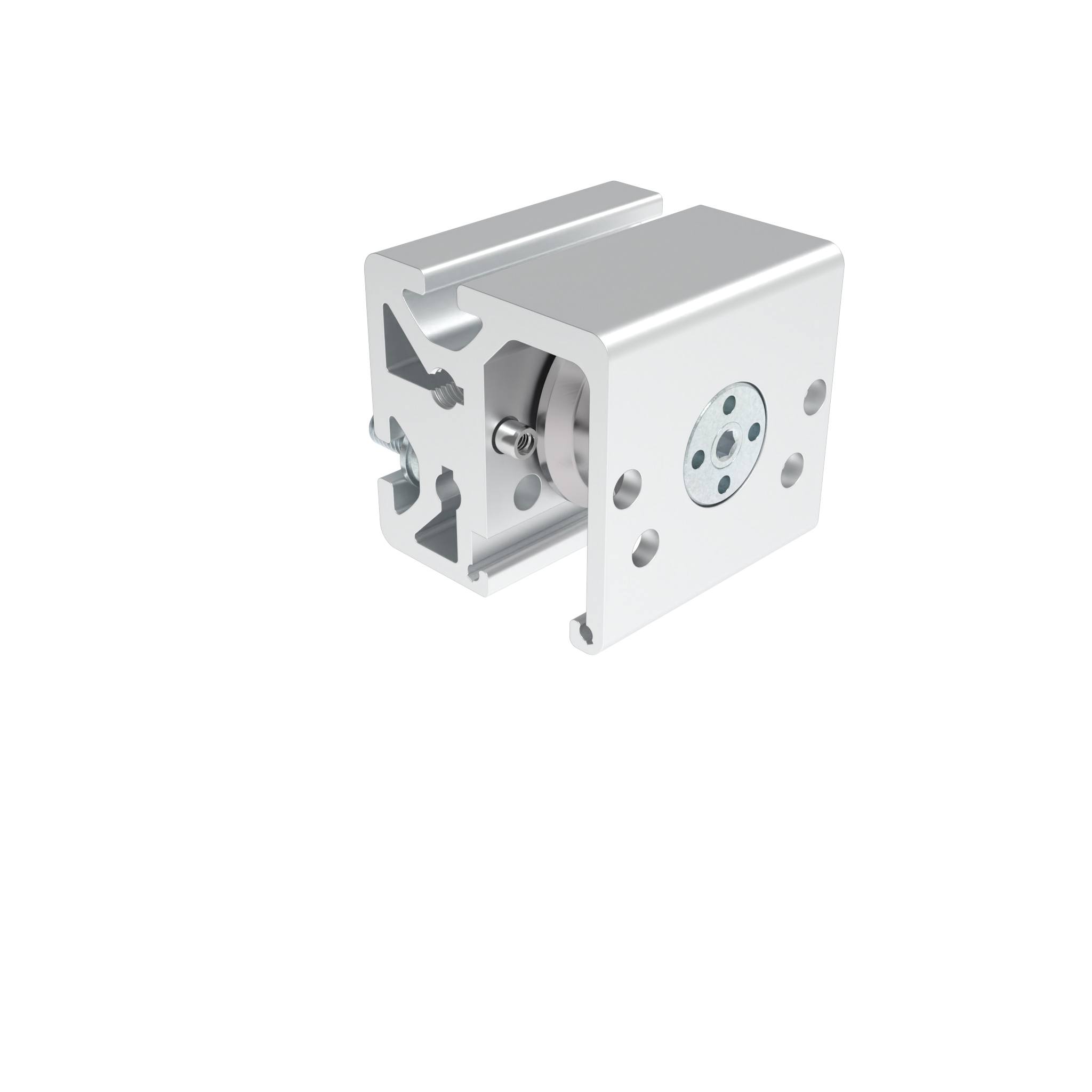

Lagereinheit 1 Rolle exzentrisch Welle Ø 14
Profil: I
Lieferländer:weltweitBeschreibung:zum Bau von Führungsschlitten zur linearen Führung von Lasten, kugelgelagerte Stahl-Rolle läuft auf Welle Ø 14 mm komplett vormontiert aus Laufrollenprofil I Nut 8 zum Anziehen der Exzenterschraube wird ein Stirnlochschlüssel für die vier Löcher der Einstellscheibe benötigtMaterial:Rolle: Stahl Schrauben: Stahl Exzenterschraube: Stahl Einstellscheibe: Stahl Scheiben: Stahl Spannstift: Stahl Profil: AluminiumOberfläche:Rolle: verzinkt Schrauben: verzinkt Exzenterschraube: verzinkt Einstellscheibe: verzinkt Scheiben: verzinkt Spannstifte: verzinkt Profil: eloxiertHinweis:passende Abstreif- und Schmiervorrichtung Ø 14 für Laufrollenprofil I Nut 8 (Set) siehe 091381S01Zolltarifnummer:84832000000

0,00 €*
Lagereinheit 1 Rolle Welle Ø 14 für C-Schienenprofil I
Farbe:Abstreif- und Schmiervorrichtungen: schwarz Abdeckkappen: schwarzLieferländer:weltweitBeschreibung:zum Bau von Schiebetüren zur linearen Führung von Lasten, kugelgelagerte Stahl-Rolle läuft auf Welle Ø 14 mmMaterial:Rolle: Stahl Trägerplatte: Stahl Schrauben: Stahl Gewindehülse: Stahl Einpressmuttern: Stahl Spannstift: Stahl Abstreif- und Schmiervorrichtungen: Kunststoff PA / Filz / Federstahl Holzschrauben: Stahl Profil: Aluminium Abdeckkappen: Kunststoff PA, glasfaserverstärktOberfläche:Rolle: verzinkt Trägerplatte: verzinkt Schrauben: verzinkt Gewindehülse: verzinkt Einpressmuttern: verzinkt Spannstift: verzinkt Holzschrauben: verzinkt Profil: eloxiertZolltarifnummer:84832000000

0,00 €*

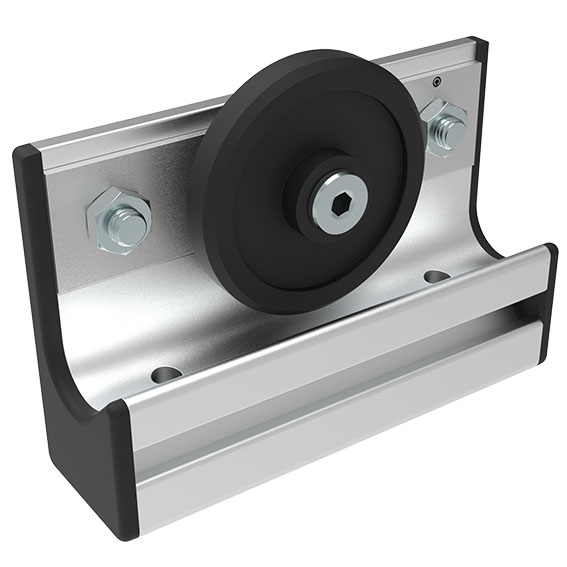

Lagereinheit PA 1 Rolle für C-Schienenprofil I Nut Ø 14
Farbe:Rolle: schwarz Abdeckkappen: schwarzLieferländer:weltweitBeschreibung:zum Bau von Schiebetüren zur linearen Führung geringer Lasten, gleitgelagerte Kunststoff-Rolle läuft direkt auf dem Aluminium der Nut mit Ø 14 mmMaterial:Rolle: Kunststoff PA Trägerplatte: Stahl Schrauben: Stahl Gewindehülse: Stahl Einpressmuttern: Stahl Spannstift: Stahl Profil: Aluminium Abdeckkappen: Kunststoff PA, glasfaserverstärktOberfläche:Trägerplatte: verzinkt Schrauben: verzinkt Gewindehülse: verzinkt Einpressmuttern: verzinkt Profil: eloxiertZolltarifnummer:84832000000

0,00 €*

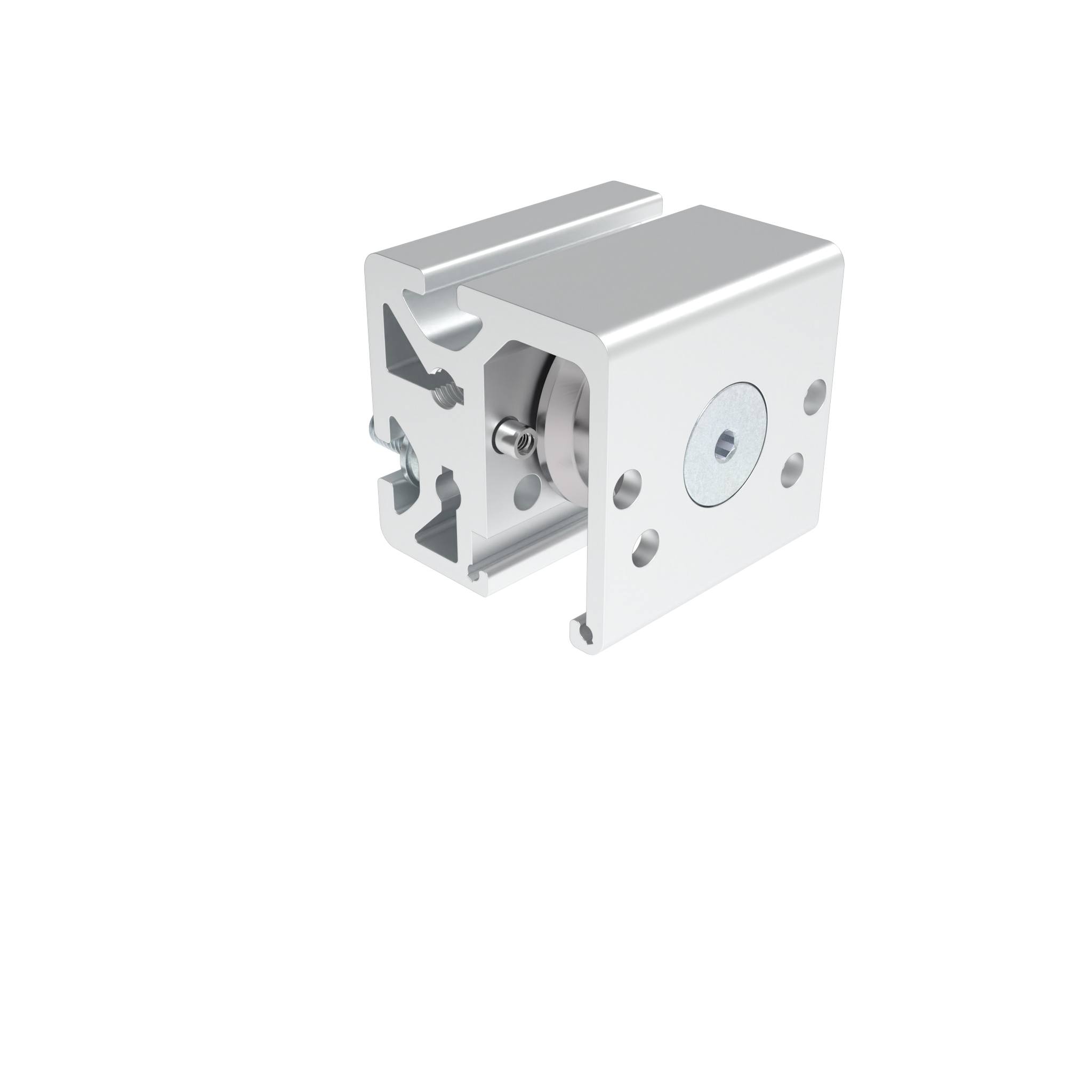

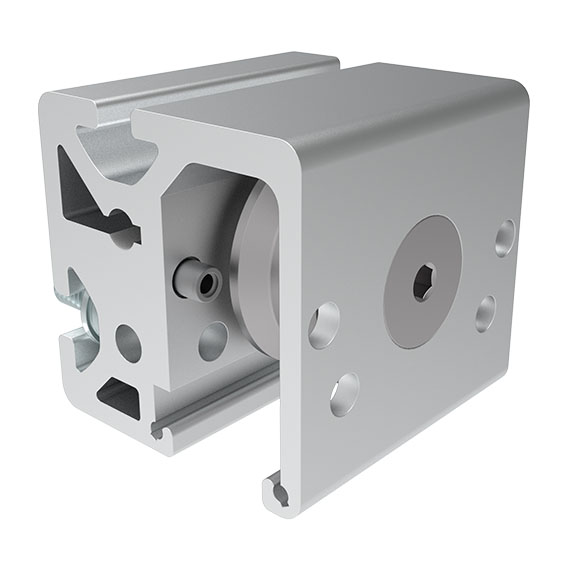

Lagereinheit 1 Rolle zentrisch Welle Ø 14
Lieferländer:weltweitBeschreibung:zum Bau von Führungsschlitten zur linearen Führung von Lasten, kugelgelagerte Stahl-Rolle läuft auf Welle Ø 14 mm komplett vormontiert aus Laufrollenprofil I Nut 8Material:Rolle: Stahl Schrauben: Stahl Scheiben: Stahl Spannstift: Stahl Profil: AluminiumOberfläche:Rolle: verzinkt Schrauben: verzinkt Scheiben: verzinkt Spannstifte: verzinkt Profil: eloxiertHinweis:passende Abstreif- und Schmiervorrichtung Ø 14 für Laufrollenprofil I Nut 8 (Set) siehe 091381S01Zolltarifnummer:84832000000

0,00 €*
Lagereinheit 1 Rolle exzentrisch Welle Ø 14
Lieferländer:weltweitBeschreibung:zum Bau von Führungsschlitten zur linearen Führung von Lasten, kugelgelagerte Stahl-Rolle läuft auf Welle Ø 14 mm komplett vormontiert aus Laufrollenprofil I Nut 8 zum Anziehen der Exzenterschraube wird ein Stirnlochschlüssel für die vier Löcher der Einstellscheibe benötigtMaterial:Rolle: Stahl Schrauben: Stahl Exzenterschraube: Stahl Einstellscheibe: Stahl Scheiben: Stahl Spannstift: Stahl Profil: AluminiumOberfläche:Rolle: verzinkt Schrauben: verzinkt Exzenterschraube: verzinkt Einstellscheibe: verzinkt Scheiben: verzinkt Spannstifte: verzinkt Profil: eloxiertHinweis:passende Abstreif- und Schmiervorrichtung Ø 14 für Laufrollenprofil I Nut 8 (Set) siehe 091381S01Zolltarifnummer:84832000000

0,00 €*

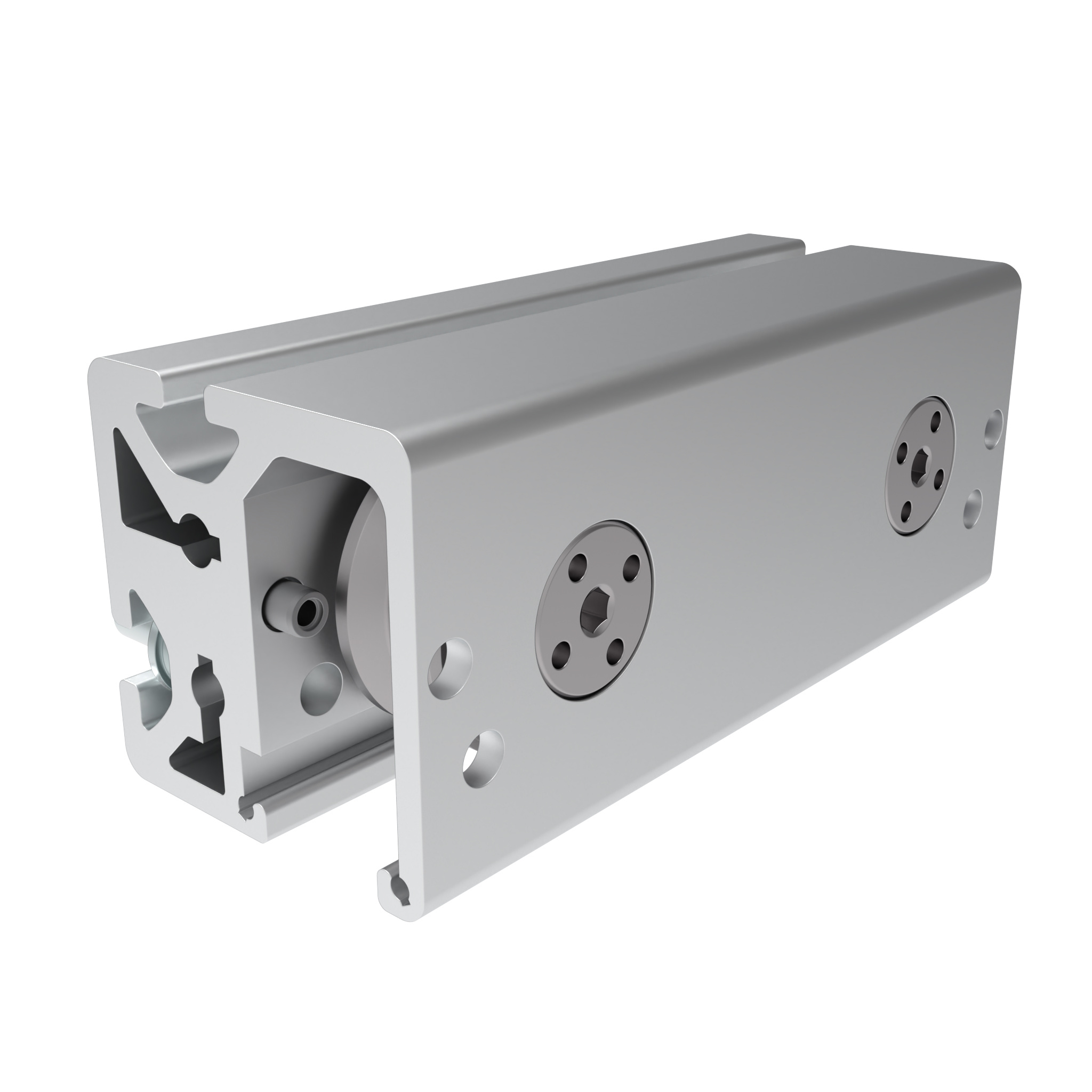

Doppellagereinheit 2 Rollen exzentrisch Welle Ø 14
Profil: I
Lieferländer:weltweitBeschreibung:zum Bau von Führungsschlitten zur linearen Führung von Lasten, kugelgelagerte Stahl-Rolle läuft auf Welle Ø 14 mm komplett vormontiert aus Laufrollenprofil I Nut 8 zum Anziehen der Exzenterschraube wird ein Stirnlochschlüssel für die vier Löcher der Einstellscheibe benötigtMaterial:Rolle: Stahl Schrauben: Stahl Exzenterschraube: Stahl Einstellscheibe: Stahl Scheiben: Stahl Spannstift: Stahl Profil: AluminiumOberfläche:Rolle: verzinkt Schrauben: verzinkt Exzenterschraube: verzinkt Einstellscheibe: verzinkt Scheiben: verzinkt Spannstifte: verzinkt Profil: eloxiertHinweis:passende Abstreif- und Schmiervorrichtung Ø 14 für Laufrollenprofil I Nut 8 (Set) siehe 091381S01Zolltarifnummer:84832000000

0,00 €*
Doppellagereinheit 2 Rollen zentrisch Welle Ø 14
Lieferländer:weltweitBeschreibung:zum Bau von Führungsschlitten zur linearen Führung von Lasten, kugelgelagerte Stahl-Rolle läuft auf Welle Ø 14 mm komplett vormontiert aus Laufrollenprofil I Nut 8Material:Rolle: Stahl Schrauben: Stahl Scheiben: Stahl Spannstift: Stahl Profil: AluminiumOberfläche:Rolle: verzinkt Schrauben: verzinkt Scheiben: verzinkt Spannstifte: verzinkt Profil: eloxiertHinweis:passende Abstreif- und Schmiervorrichtung Ø 14 für Laufrollenprofil I Nut 8 (Set) siehe 091381S01Zolltarifnummer:84832000000

0,00 €*
Lagereinheit PA 1 Rolle für C-Schienenprofil I Nut Ø 14
Profil: I
Farbe:Rolle: schwarz Abdeckkappen: schwarzLieferländer:weltweitBeschreibung:zum Bau von Schiebetüren zur linearen Führung geringer Lasten, gleitgelagerte Kunststoff-Rolle läuft direkt auf dem Aluminium der Nut mit Ø 14 mmMaterial:Rolle: Kunststoff PA Trägerplatte: Stahl Schrauben: Stahl Gewindehülse: Stahl Einpressmuttern: Stahl Spannstift: Stahl Profil: Aluminium Abdeckkappen: Kunststoff PA, glasfaserverstärktOberfläche:Trägerplatte: verzinkt Schrauben: verzinkt Gewindehülse: verzinkt Einpressmuttern: verzinkt Profil: eloxiertZolltarifnummer:84832000000

0,00 €*
Lagereinheit 3 Rollen Welle Ø 14 für C-Schienenprofil I
Profil: I
Farbe:Abstreif- und Schmiervorrichtungen: schwarz Abdeckkappen: schwarzLieferländer:weltweitBeschreibung:zum Bau von Schiebetüren zur linearen Führung von Lasten, kugelgelagerte Stahl-Rolle läuft auf Welle Ø 14 mm zum Anziehen der Exzenterschraube wird ein Stirnlochschlüssel für die vier Löcher der Einstellscheibe benötigtMaterial:Rollen: Stahl Trägerplatte: Stahl Schrauben: Stahl Gewindehülsen: Stahl Einpressmuttern: Stahl Exzenterschraube: Stahl Einstellscheibe: Stahl Spannstift: Stahl Abstreif- und Schmiervorrichtungen: Kunststoff PA / Filz / Federstahl Holzschrauben: Stahl Profil: Aluminium Abdeckkappen: Kunststoff PA, glasfaserverstärktOberfläche:Rollen: verzinkt Trägerplatte: verzinkt Schrauben: verzinkt Gewindehülsen: verzinkt Einpressmuttern: verzinkt Exzenterschraube: verzinkt Einstellscheibe: verzinkt Spannstift: verzinkt Holzschrauben: verzinkt Profil: eloxiertZolltarifnummer:84832000000

0,00 €*
Doppellagereinheit 2 Rollen exzentrisch Welle Ø 14
Lieferländer:weltweitBeschreibung:zum Bau von Führungsschlitten zur linearen Führung von Lasten, kugelgelagerte Stahl-Rolle läuft auf Welle Ø 14 mm komplett vormontiert aus Laufrollenprofil I Nut 8 zum Anziehen der Exzenterschraube wird ein Stirnlochschlüssel für die vier Löcher der Einstellscheibe benötigtMaterial:Rolle: Stahl Schrauben: Stahl Exzenterschraube: Stahl Einstellscheibe: Stahl Scheiben: Stahl Spannstift: Stahl Profil: AluminiumOberfläche:Rolle: verzinkt Schrauben: verzinkt Exzenterschraube: verzinkt Einstellscheibe: verzinkt Scheiben: verzinkt Spannstifte: verzinkt Profil: eloxiertHinweis:passende Abstreif- und Schmiervorrichtung Ø 14 für Laufrollenprofil I Nut 8 (Set) siehe 091381S01Zolltarifnummer:84832000000

0,00 €*
Lagereinheit 1 Rolle zentrisch Welle Ø 14
Profil: I
Lieferländer:weltweitBeschreibung:zum Bau von Führungsschlitten zur linearen Führung von Lasten, kugelgelagerte Stahl-Rolle läuft auf Welle Ø 14 mm komplett vormontiert aus Laufrollenprofil I Nut 8Material:Rolle: Stahl Schrauben: Stahl Scheiben: Stahl Spannstift: Stahl Profil: AluminiumOberfläche:Rolle: verzinkt Schrauben: verzinkt Scheiben: verzinkt Spannstifte: verzinkt Profil: eloxiertHinweis:passende Abstreif- und Schmiervorrichtung Ø 14 für Laufrollenprofil I Nut 8 (Set) siehe 091381S01Zolltarifnummer:84832000000

0,00 €*
Lagereinheit 1 Rolle Welle Ø 14 für C-Schienenprofil I
Profil: I
Farbe:Abstreif- und Schmiervorrichtungen: schwarz Abdeckkappen: schwarzLieferländer:weltweitBeschreibung:zum Bau von Schiebetüren zur linearen Führung von Lasten, kugelgelagerte Stahl-Rolle läuft auf Welle Ø 14 mmMaterial:Rolle: Stahl Trägerplatte: Stahl Schrauben: Stahl Gewindehülse: Stahl Einpressmuttern: Stahl Spannstift: Stahl Abstreif- und Schmiervorrichtungen: Kunststoff PA / Filz / Federstahl Holzschrauben: Stahl Profil: Aluminium Abdeckkappen: Kunststoff PA, glasfaserverstärktOberfläche:Rolle: verzinkt Trägerplatte: verzinkt Schrauben: verzinkt Gewindehülse: verzinkt Einpressmuttern: verzinkt Spannstift: verzinkt Holzschrauben: verzinkt Profil: eloxiertZolltarifnummer:84832000000

0,00 €*
