3-way Connection Angle B 30

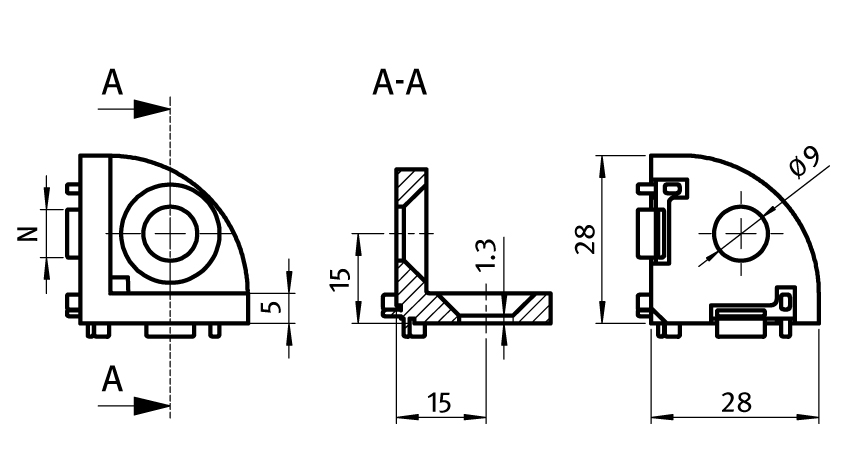

3-way Connection Angle B 30 – plano técnico

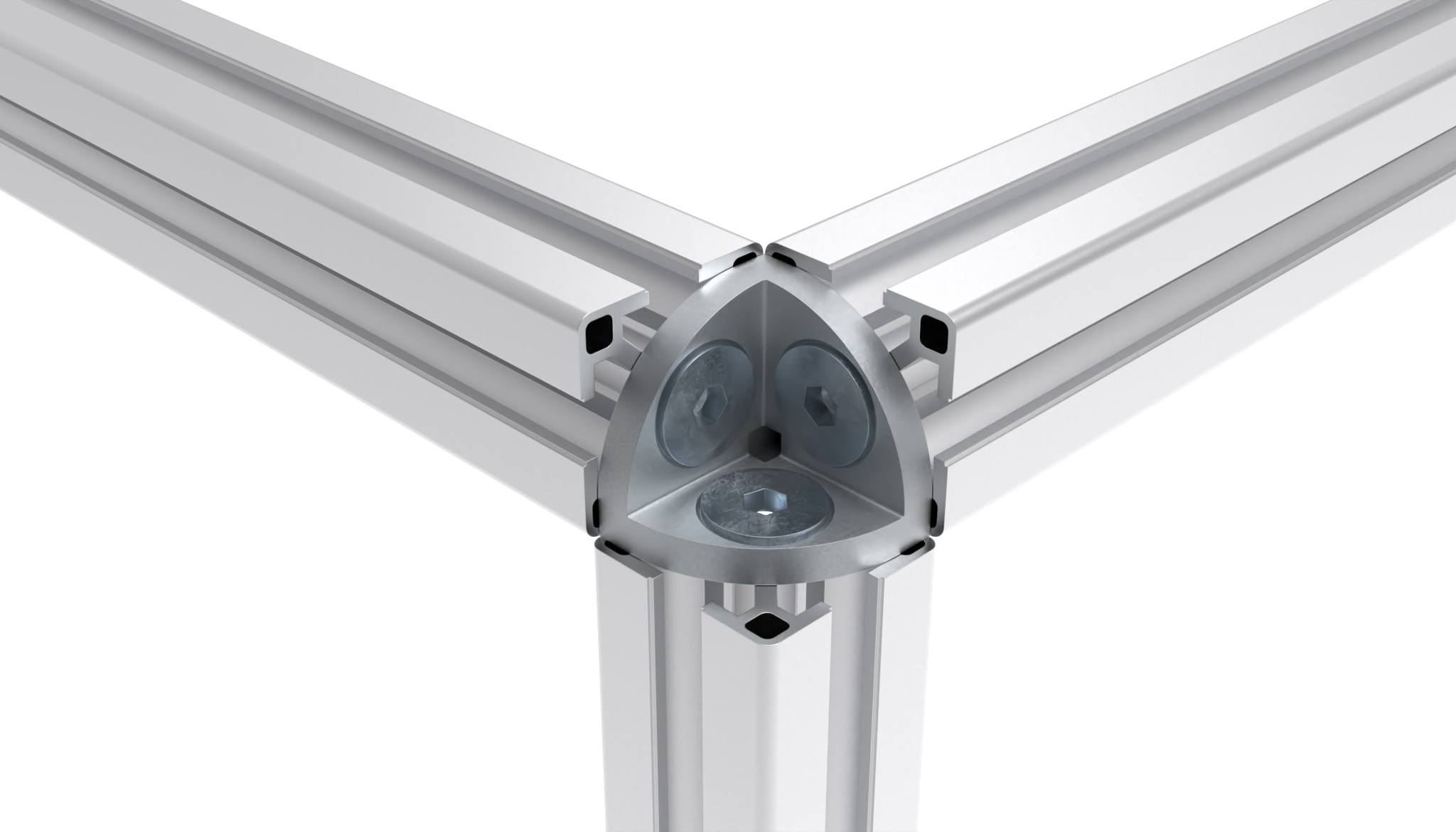

3-way Connection Angle B 30 – ejemplo de aplicación

3-way Connection Angle I 30 – gráfico de montaje

0,00 €

Profile

B

Ranura N (mm)

8

Para Tornillo

M8

Número de producto: 093WE301N08

Cantidad por paquete: 50 piezas

Descripción:
To connect up to three aluminum profiles at right angles

Material:
Zinc fundido a presión

Superficie:
Liso

PFA_Fastening:
Tornillos avellanados M8

Tip:
Compatible Countersunk Screw see 093S0825C

Países de Entrega:
En todo el mundo

Cantidad por paquete:	50 piezas
Model:	Zinc fundido a presión, para perfil 30
Peso (g):	39.0
Numero de ERP:	101046

Variantes

Número de producto	Profile	Ranura N (mm)	Para Tornillo	CAD
093WE301N08	B	8	M8

Clasificación

ECLASS 6.0: 23360290
ECLASS 7.0: 23360290
ECLASS 8.0: 23360290
ECLASS 9.0: 23360290
ECLASS 10.0: 23360290
ECLASS 11.0: 23360290
ECLASS 12.0: 23360290
ECLASS 13.0: 23360290
Zolltarifnummer: 79070000900
Número de Arancel Aduanero de Exportación: 79070000

Certificados

Tags

Profile Type	Profile Type B
Slot Size	Slot size 8
Profile Form	T-slot Profiles
