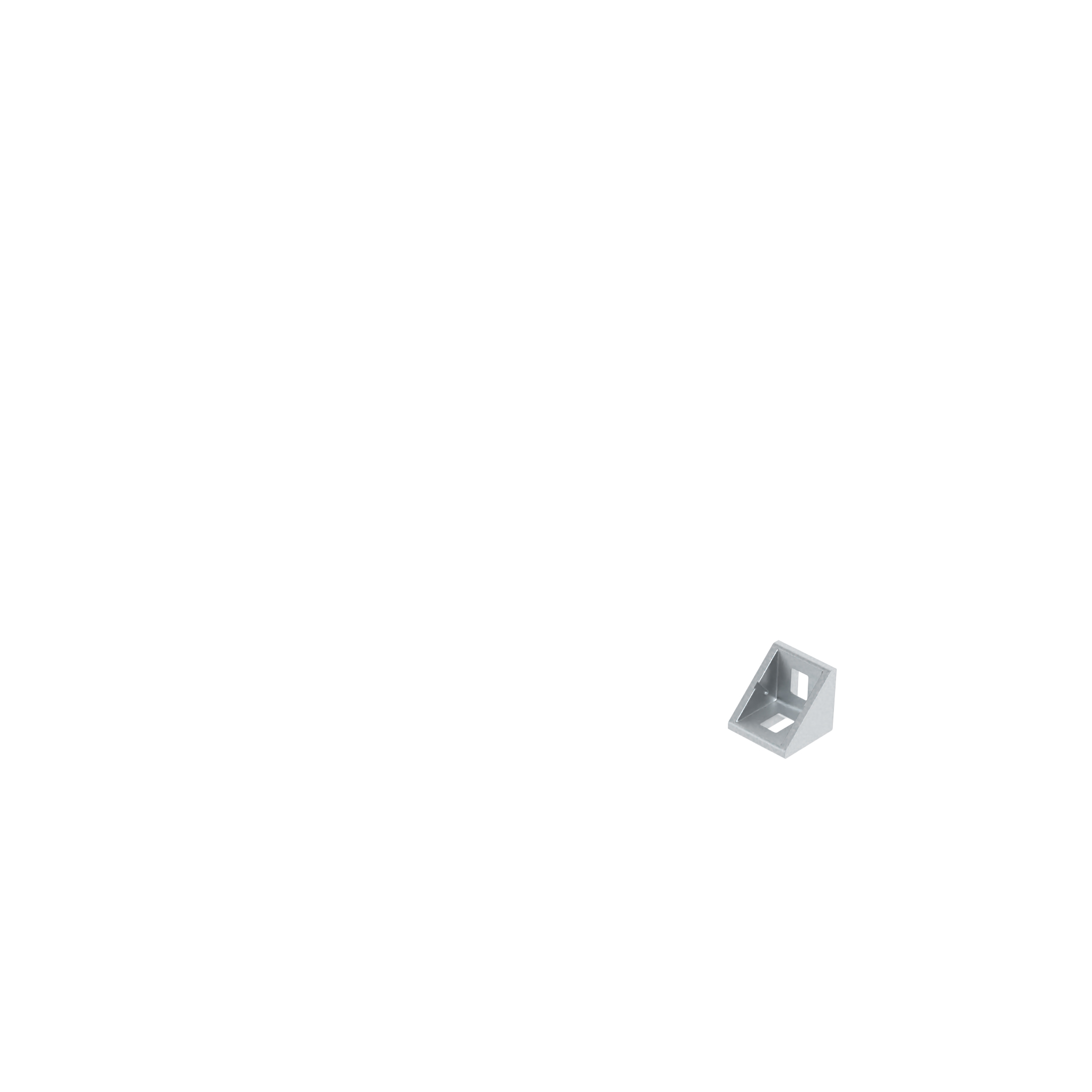

Alu Connection Angle 20
Número de producto:
093W203N05S03
Información sobre el producto "Alu Connection Angle 20"
Assembly Set:
2 hammer nuts - slot 6 - M4,
2 screws DIN 7984 - M4 x 8
Color:
Angle: Alu color
Países de Entrega:
En todo el mundo
Description:

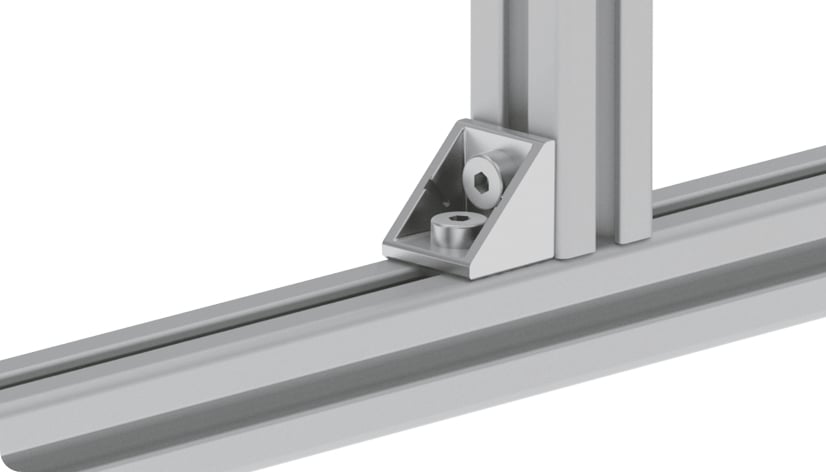

To connect two aluminum profiles or panels at right angles; the connection angle can be closed with the cover cap
Material:
Angle: Aluminum die-cast
Assembly set: Steel
Especiales:
Otras superficies, otros colores bajo pedido
Surface:
Angle: Plain / Powder coated
Assembly set: Zinc plated
Tip:
Compatible Cover Cap see 093WA203
Zolltarifnummer:
76169910990
2 hammer nuts - slot 6 - M4,
2 screws DIN 7984 - M4 x 8
Color:
Angle: Alu color
Países de Entrega:
En todo el mundo
Description:
To connect two aluminum profiles or panels at right angles; the connection angle can be closed with the cover cap
Material:
Angle: Aluminum die-cast
Assembly set: Steel
Especiales:
Otras superficies, otros colores bajo pedido
Surface:
Angle: Plain / Powder coated
Assembly set: Zinc plated
Tip:
Compatible Cover Cap see 093WA203
Zolltarifnummer:
76169910990
Cantidad por Paquete: | 10 piezas / 10 jconjuntos |
---|---|
Model: | Aluminio fundido a presión, perfil 20 y hasta |
Peso (g): | 4.4 |
Variantes

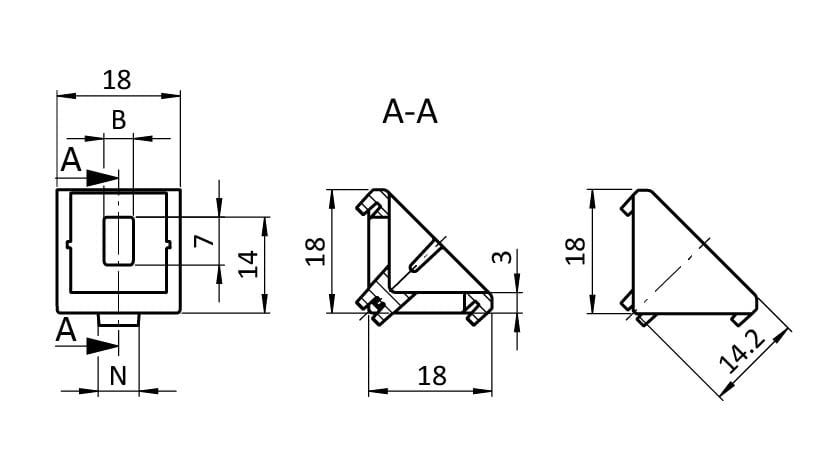

ID de producto | Superficie | Color | Version | Profile | B (mm) | Ranura N (mm) |
---|---|---|---|---|---|---|
093W203 | Liso | 4.3 | ||||
093W203N05 | Liso | 4.3 | 5 | |||
093W203N05S03 | Liso | 5.3 | 5 | |||
093W203N06 | Liso | 4.3 | 6 | |||
093W203N06S01 | Liso | incl. conjunto de montaje | B | 4.3 | 6 | |
093W203N06S03 | Polvo cubierto | Color aluminio | 4.3 | 6 | ||
093W203N06S04 | Polvo cubierto | Color aluminio | incl. conjunto de montaje | B | 4.3 | 6 |
093W203N06S05 | Liso | 5.3 | 6 | |||
093W203S01 | Liso | 5.3 |
