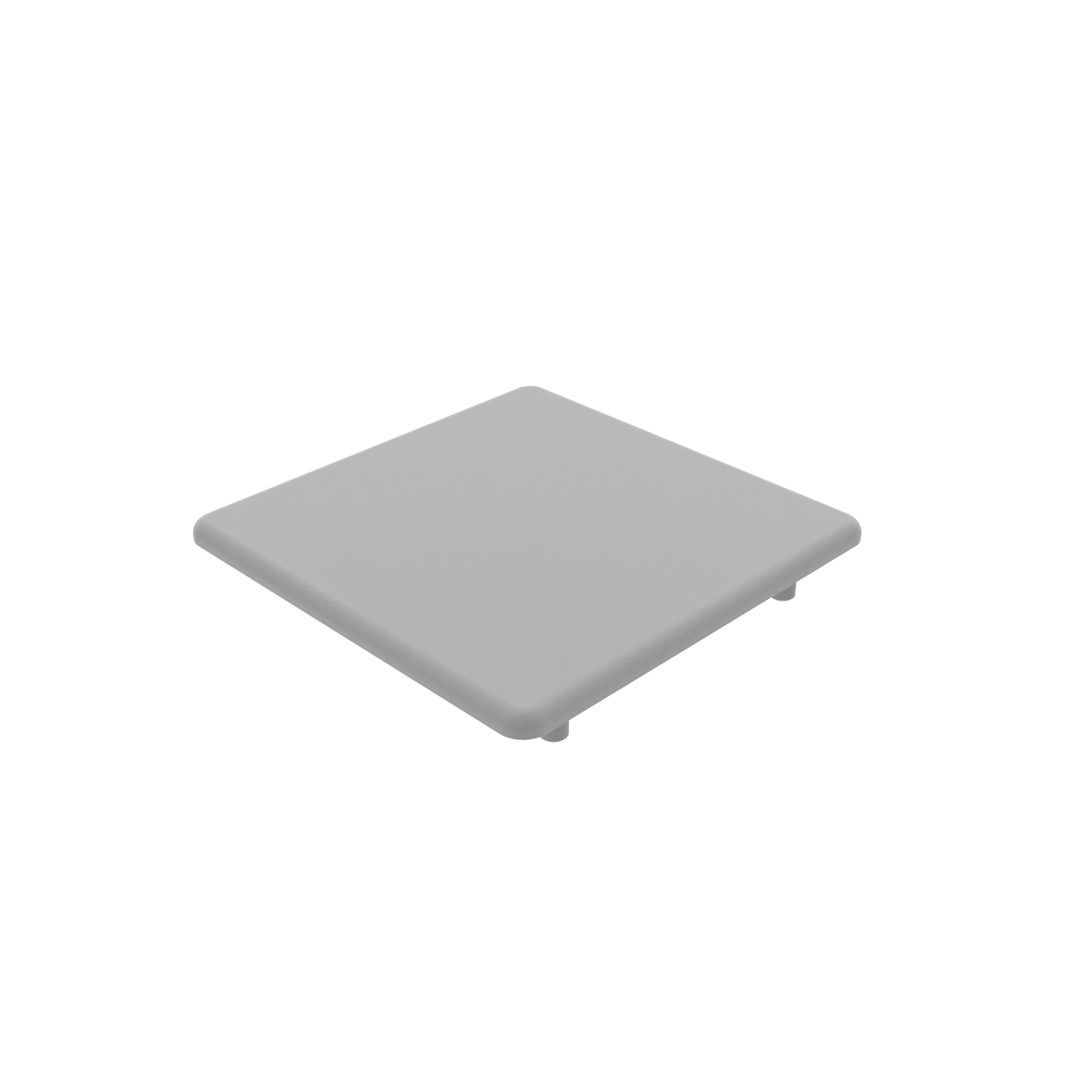

Abdeckkappe für Rastermaß 45 mm
Teile-Nr.:
091030S04
Produktinformationen "Abdeckkappe für Rastermaß 45 mm"
Farbe:
schwarz, grau
Lieferländer:
weltweit
Beschreibung:
zum Abdecken der Profilenden
Material:
Kunststoff PA, glasfaserverstärkt
Extras:
ESD elektrostatisch entladend, weitere Größen, weitere Farben auf Anfrage
schwarz, grau
Lieferländer:
weltweit
Beschreibung:
zum Abdecken der Profilenden
Material:
Kunststoff PA, glasfaserverstärkt
Extras:
ESD elektrostatisch entladend, weitere Größen, weitere Farben auf Anfrage
| Modell: | Rastermaß 45 mm |
|---|---|
| Liefereinheit: | 10 / 100 Stück, 100 Stück |
| Zolltarifnummer Ausfuhr: | 39269097 |
| Liefereinheit: | 10 |
| Liefereinheit (Stück): | 10 |
| Gewicht (g): | 44.8 |
| (ECLASS 6.0): | 23369290 |
| (ECLASS 7.0): | 23369290 |
| (ECLASS 8.0): | 23369290 |
| (ECLASS 9.0): | 23369290 |
| (ECLASS 10.0): | 23369290 |
| (ECLASS 11.0): | 23360192 |
| (ECLASS 12.0): | 23360192 |
| (ECLASS 13.0): | 23360192 |
| Zolltarifnummer: | 39269097900 |
| pA-Nummer: | 138664 |
Varianten
| Produkt ID | Farbe | ØD (mm) | Maße A x B (mm) | Eigenschaft | R (mm) | T (mm) | Nut N (mm) | Profil |
|---|---|---|---|---|---|---|---|---|
| 091002 | schwarz | 4.0 | 22.5 x 45 | 4 Stifte | 3.0 | 4.0 | 10 | B |
| 091002S01 | grau ≈ RAL 7004 | 4.0 | 22.5 x 45 | 4 Stifte | 3.0 | 4.0 | 10 | B |
| 091006 | schwarz | 10.4 (10.0) | 45 x 90 | 2 Kernloch-Zapfen | 3.0 | 4.0 | 10 | B |
| 091006S07 | grau ≈ RAL 7004 | 10.4 (10.0) | 45 x 90 | 2 Kernloch-Zapfen | 3.0 | 4.0 | 10 | B |
| 091011 | schwarz | 10.4 (10.0) | 45 x 45 | 1 Kernloch-Zapfen | 4.0 | 4.0 | 10 | B |
| 091011S03 | schwarz | 10.4 (10.0) | 45 x 45 | 1 Kernloch-Zapfen, ESD elektrostatisch entladend | 4.0 | 4.0 | 10 | B |
| 091011S14 | grau ≈ RAL 7004 | 10.4 (10.0) | 45 x 45 | 1 Kernloch-Zapfen | 4.0 | 4.0 | 10 | B |
| 091015 | schwarz | 4.0 | 45 x 45 | mit Loch Ø 17,0 mm, 4 Stifte 4,3 | 3.0 | 4.0 | 10 | B |
| 091015S02 | schwarz | 4.0 | 45 x 45 | mit Loch Ø 17,0 mm, 4 Stifte 4,3, ESD elektrostatisch entladend | 3.0 | 4.0 | 10 | B |
| 091015S03 | grau ≈ RAL 7004 | 4.0 | 45 x 45 | mit Loch Ø 17,0 mm, 4 Stifte 4,3 | 3.0 | 4.0 | 10 | B |
| 091017 | schwarz | 10.8 (10.0) | 45 x 60 | 1 Kernloch-Zapfen | 3.0 | 4.0 | 10 | B |
| 091017S02 | schwarz | 10.8 (10.0) | 45 x 60 | ESD elektrostatisch entladend, 1 Kernloch-Zapfen | 3.0 | 4.0 | 10 | B |
| 091017S04 | grau ≈ RAL 7004 | 10.8 (10.0) | 45 x 60 | 1 Kernloch-Zapfen | 3.0 | 4.0 | 10 | B |
| 091024 | schwarz | - | 90 x 90 | 4 Stützrippen | 3.5 | 4.0 | 10 | B |
| 091025 | schwarz | 5.0 | 90 x 90 | 4 Stifte 5.0 | 5.0 | 4.0 | - | - |
| 091030 | schwarz | 10.2 (10.0) | 90 x 90 leicht (superleicht) | 4 Kernloch-Zapfen, 4 Stifte | 5.0 | 4.0 | 10 | B |
| 091030S03 | schwarz | 10.2 (10.0) | 90 x 90 leicht (superleicht) | 4 Kernloch-Zapfen, 4 Stifte, ESD elektrostatisch entladend | 5.0 | 4.0 | 10 | B |
| 091030S04 | grau ≈ RAL 7004 | 10.2 (10.0) | 90 x 90 leicht (superleicht) | 4 Kernloch-Zapfen, 4 Stifte | 5.0 | 4.0 | 10 | B |
| 091064 | schwarz | 10.6 | 45 x 90 | 2 Kernloch-Zapfen | 3.0 | 4.0 | 10 | - |
| 091083 | schwarz | (4.0) | 45 x 60 | mit Loch Ø 18,3 mm, 4 Stifte 4,3 | 3.0 | 4.0 | 10 | B |
| 091083S01 | schwarz | (4.0) | 45 x 60 | mit Loch Ø 18,3 mm, 4 Stifte 4,3, ESD elektrostatisch entladend | 3.0 | 4.0 | 10 | B |
| 091083S02 | grau ≈ RAL 7004 | (4.0) | 45 x 60 | mit Loch Ø 18,3 mm, 4 Stifte 4,3 | 3.0 | 4.0 | 10 | B |
| 091112 | schwarz | 6.9 | 45 x 45 | 1 Kreuz | 3.0 | 4.0 | 10 | - |
| 091113 | schwarz | 6.9 | 45 x 90 | 2 Kreuze | 3.0 | 4.0 | 10 | - |
| 091130 | schwarz | 10.0 | 45 x 45 R37.5 - 90° | 1 Kernloch-Zapfen | 3.0 | 4.0 | 10 | B |
| 091130S03 | grau ≈ RAL 7004 | 10.0 | 45 x45 R37.5 - 90° | 1 Kernloch-Zapfen | 3.0 | 4.0 | 10 | B |
| 091169 | schwarz | 10.5 | 90 x 90 | 4 Kreuze | 3.5 | 4.0 | - | - |
| 091207 | schwarz | 15.1 | 90 x 90 | neue Ausführung, 4 Stützrippen | 3.0 | 4.0 | 10 | B |
| 091207S04 | schwarz | 15.1 | 90 x 90 | neue Ausführung, 4 Stützrippen, ESD elektrostatisch entladend | 3.0 | 4.0 | 10 | B |
| 091207S05 | grau ≈ RAL 7004 | 15.1 | 90 x 90 | neue Ausführung, 4 Stützrippen | 3.0 | 4.0 | 10 | B |
| 091214 | schwarz | 10.0 | 45 x 45 R40 - 90° | 1 Kernloch-Zapfen | 1.75 | 4.0 | 10 | - |
| 091276 | schwarz | 15.2 | 90 x 90 | 8 Stützrippen | 3.0 | 4.0 | 10 | B |
| 091276S03 | grau ≈ RAL 7004 | 15.2 | 90 x 90 | 8 Stützrippen | 3.0 | 4.0 | 10 | B |
| 091288 | schwarz | 10.4 | 45 x 45 | 1 Kernloch-Zapfen | 2.5 | 4.0 | 10 | B |
