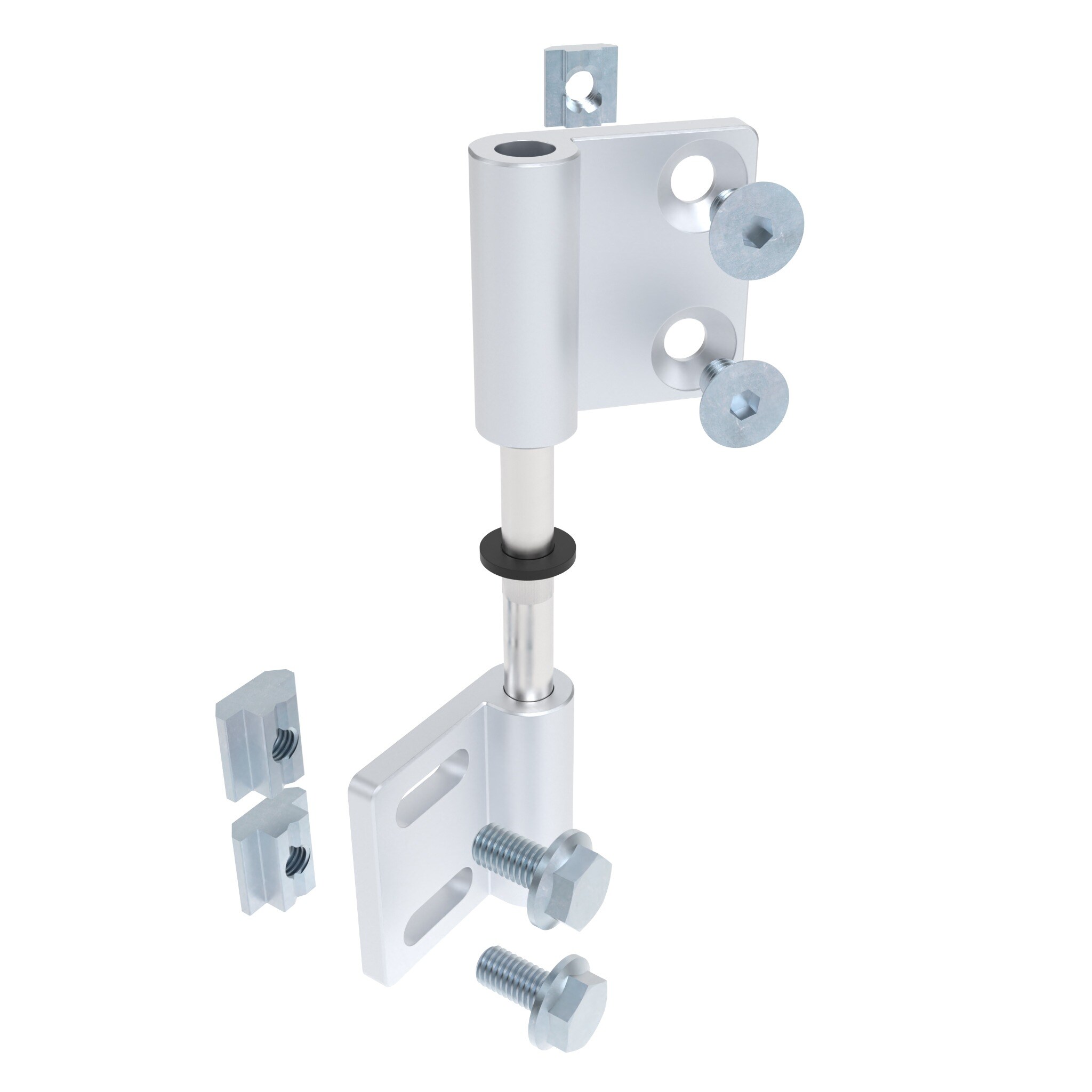

Alu-Scharnier, schwer (Set)

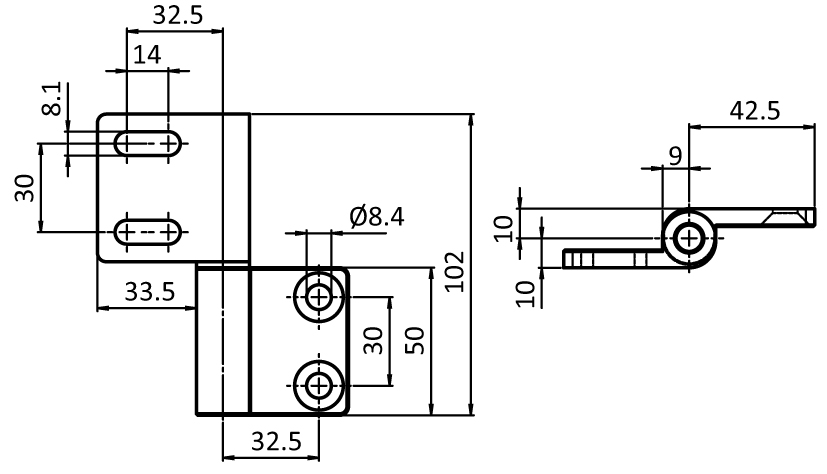

Alu-Scharnier, schwer (Set) – technische Zeichnung

Alu-Scharnier, schwer (Set) – Anwendungsbeispiel

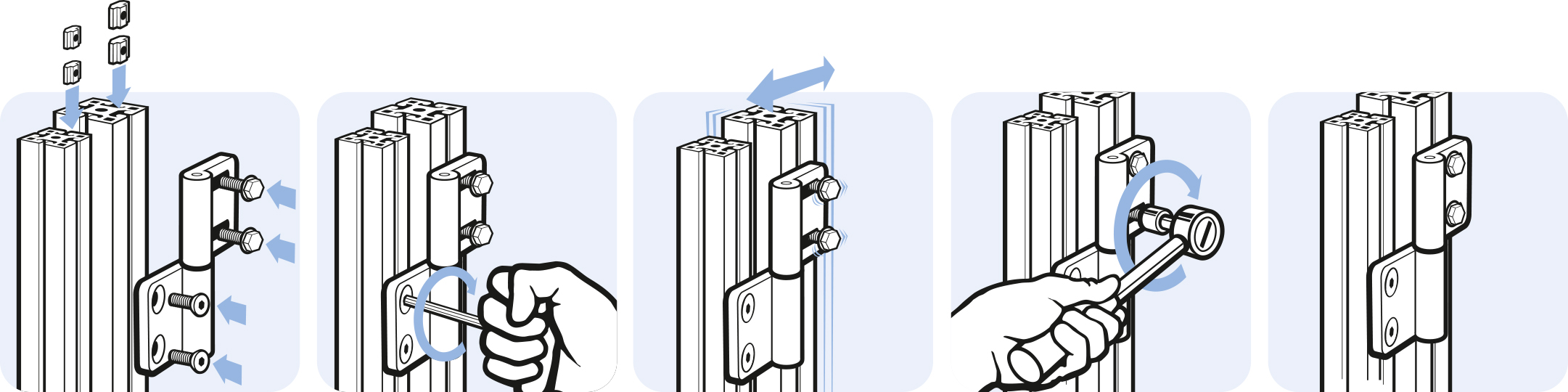

Alu-Scharnier, schwer (Set) – Montagegrafik

0,00 €

Profil

B

Teil-Nr.: 095071

Liefereinheit: 2 Stück

Beschreibung:
belastbares, aushängbares Scharnier; justierbar zum Ausgleich von Abstandstoleranzen

Material:
Flügel: Aluminiumdruckguss
Achse: Edelstahl

Oberfläche:
eloxiert

Befestigung:
vorderseitig mit je zwei Sechskant- und zwei Senkschrauben M8

Set:
1 Alu-Scharnier schwer,
2 Nutensteine Nut 10 - M8 – mit Führungssteg,
2 Sechskantschrauben DIN 6921 - M8 x 16,
2 Senkschrauben DIN EN ISO 10642 (DIN 7991) - M8 x 12,
2 Nutensteine Nut 8 - M8 – mit Führungssteg

Lieferländer:
weltweit
