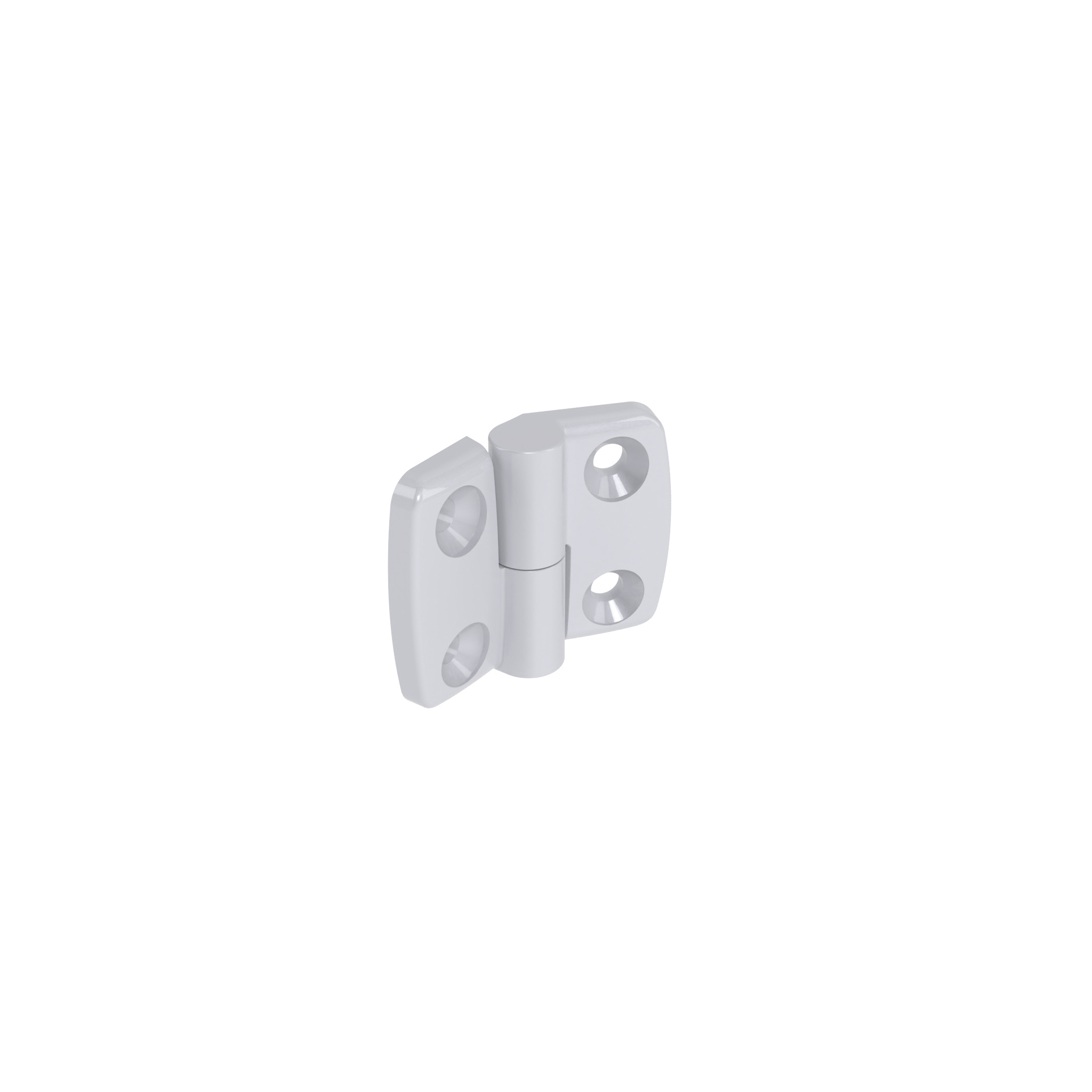

Aludruckguss-Kombischarnier 30, aushängbar, alufarbig

Produktinformationen "Aludruckguss-Kombischarnier 30, aushängbar, alufarbig"

Farbe:
Flügel: alufarbig

Lieferländer:
weltweit

Beschreibung:

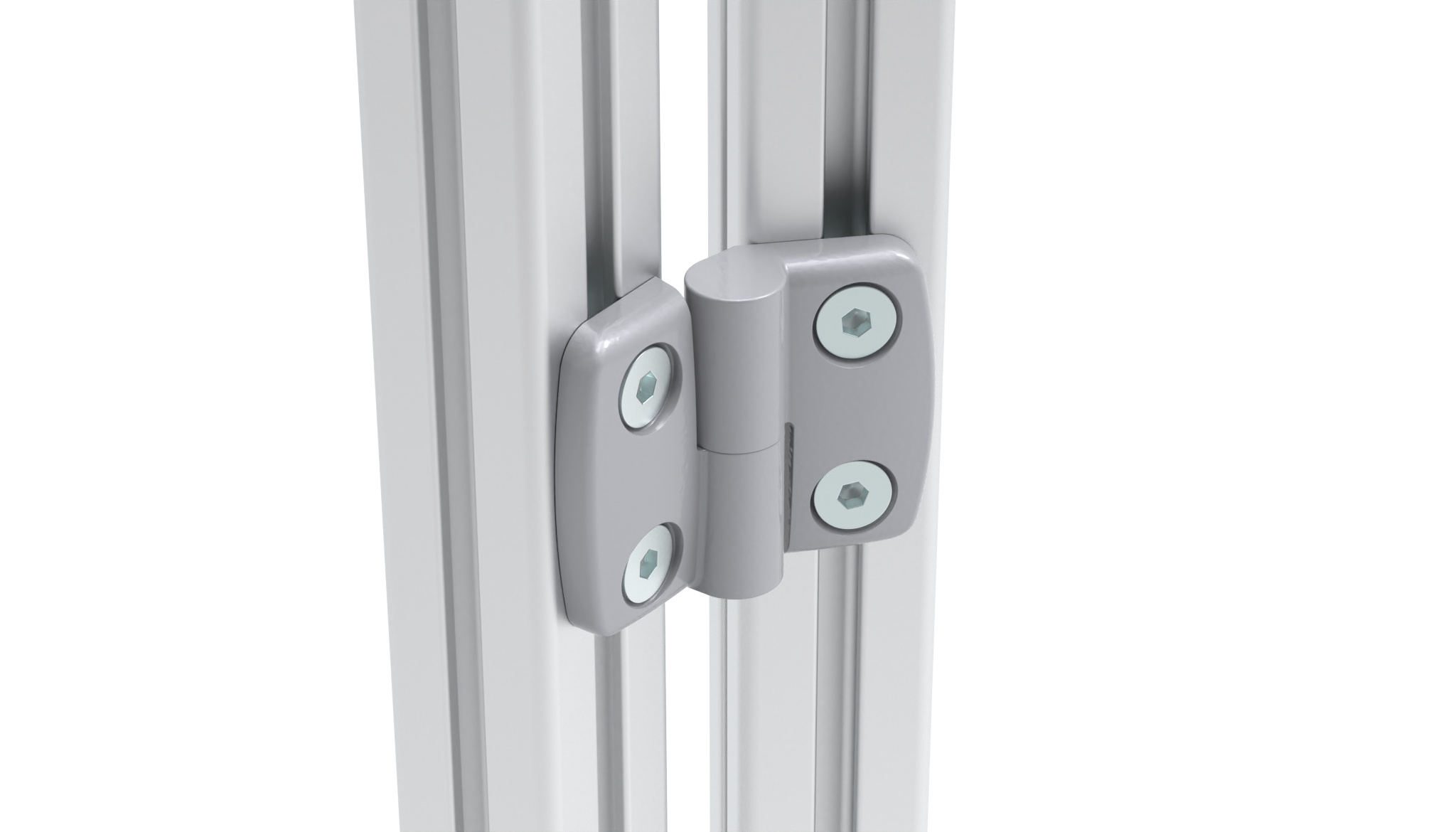

für Flächenelemente und Aluminumprofile, pro Scharnierflügel je ein Steckplatz für Zentrierbolzen, Scharnierachse in Buchsensystem gelagert

Material:
Flügel: Aluminiumdruckguss
Achse: Edelstahl
Buchsen: PTFE

Oberfläche:
Flügel: pulverbeschichtet
Achse: blank

Hinweis:

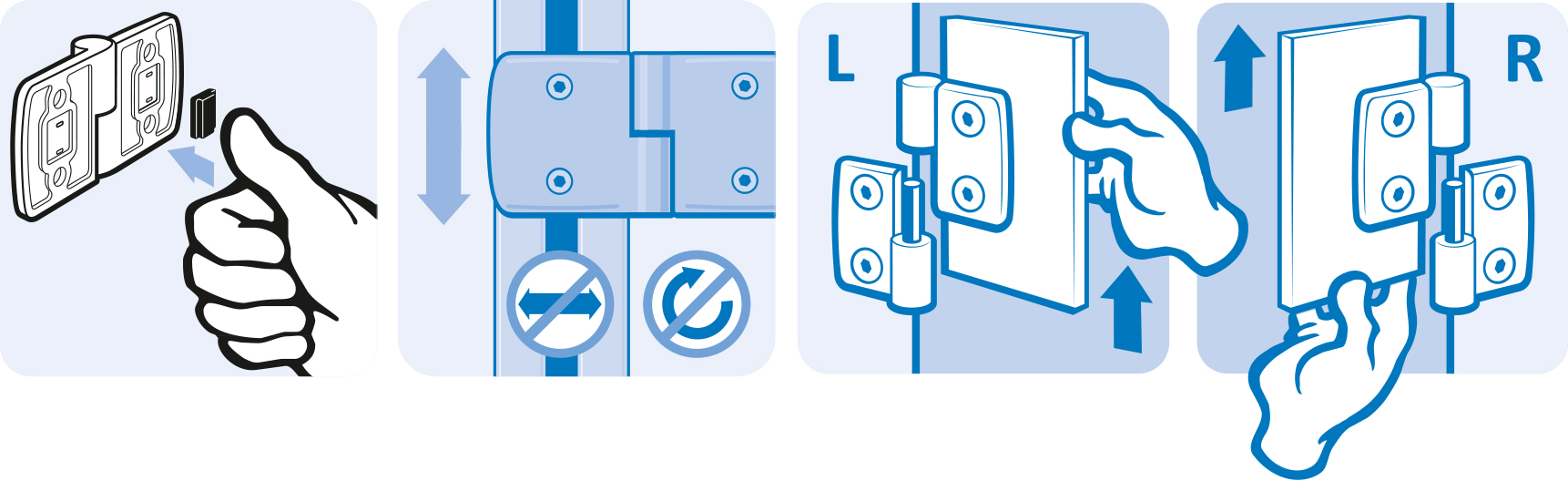

passende Zentrierbolzen siehe 095AN05

Zolltarifnummer:
83021000900
Befestigung: vorderseitig mit Senkschraube M6
Gewicht (g): 64.0
(ECLASS 6.0): 23219090
(ECLASS 7.0): 23219090
(ECLASS 8.0): 23219090
(ECLASS 9.0): 23219090
(ECLASS 10.0): 23219090
(ECLASS 11.0): 23219090
(ECLASS 12.0): 23219090
(ECLASS 13.0): 23219090
Liefereinheit: 10 Stück
Modell: aushängbar

Varianten

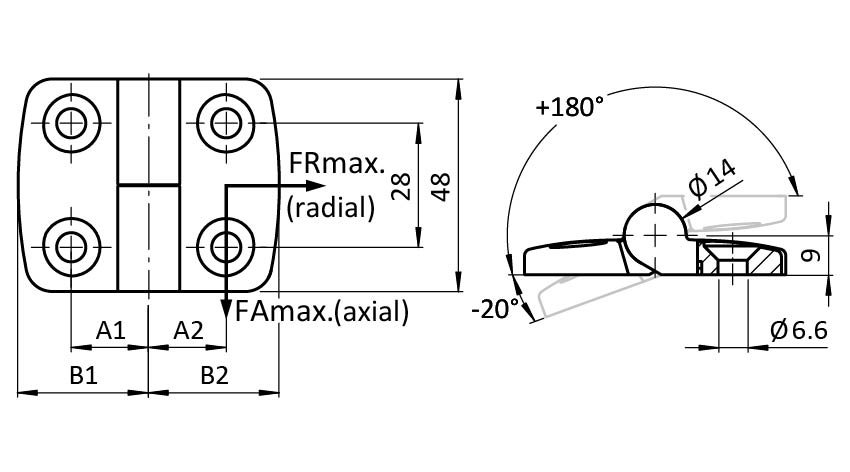

Produkt ID Ausführung Kombination FAmax (N) FRmax (N) A1 (mm) A2 (mm) B1 (mm) B2 (mm)
095A3025L L: links 30 / 25 250 410 17.5 15.0 29.5 26.0
095A3025R R: rechts 30 / 25 250 410 15.0 17.5 26.0 29.5
095A3030L L: links 30 / 30 280 450 17.5 17.5 29.5 29.5
095A3030R R: rechts 30 / 30 280 450 17.5 17.5 29.5 29.5
