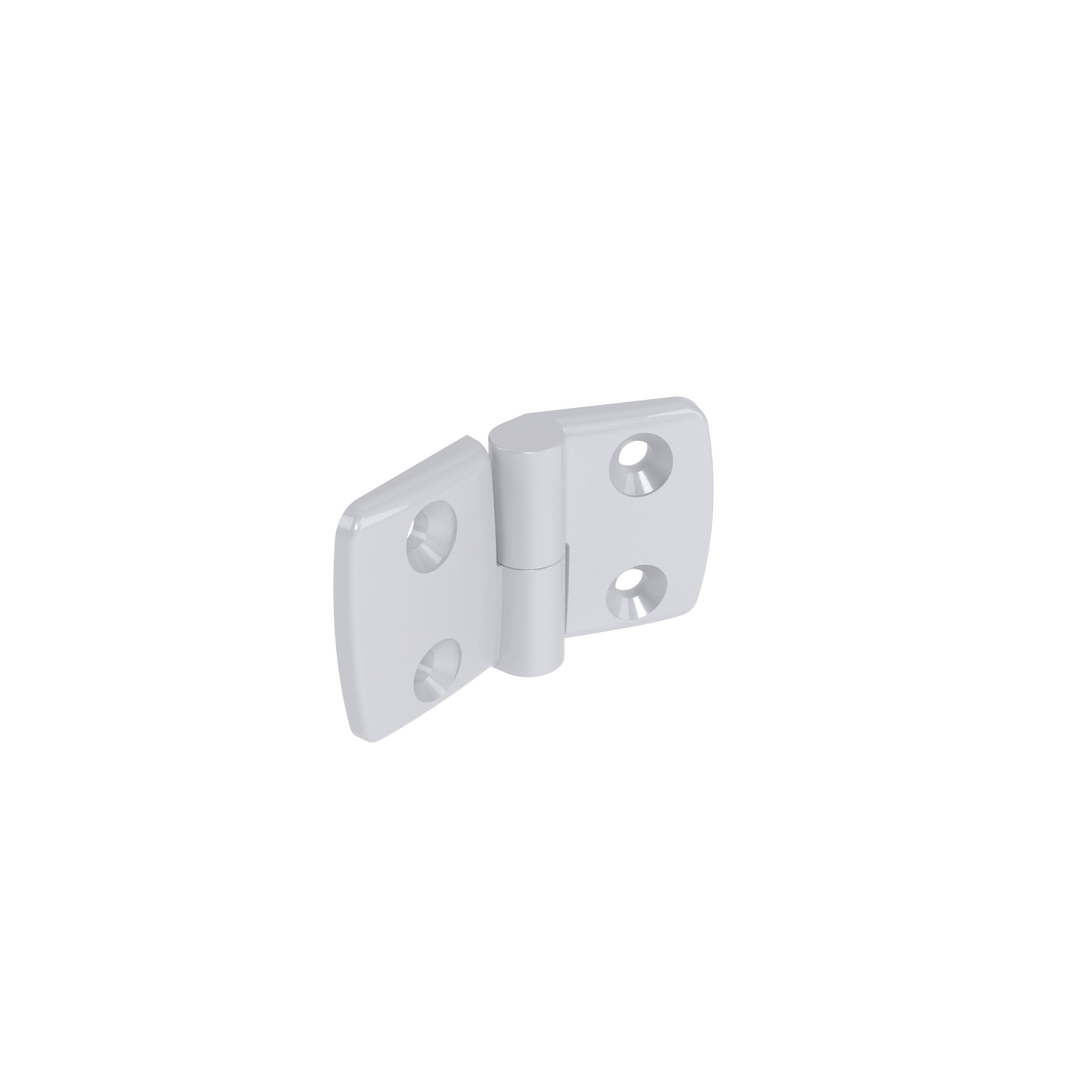

Aludruckguss-Kombischarnier 45, aushängbar, alufarbig

Produktinformationen "Aludruckguss-Kombischarnier 45, aushängbar, alufarbig"

Farbe:
Flügel: alufarbig

Lieferländer:
weltweit

Beschreibung:
für Flächenelemente und Aluminumprofile, pro Scharnierflügel je ein Steckplatz für Zentrierbolzen, Scharnierachse in Buchsensystem gelagert

Material:
Flügel: Aluminiumdruckguss
Achse: Edelstahl
Buchsen: PTFE

Oberfläche:
Flügel: pulverbeschichtet
Achse: blank

Hinweis:
passende Zentrierbolzen siehe 095AN05

Zolltarifnummer:
83021000900
Befestigung: vorderseitig mit Senkschraube M6
Gewicht (g): 70.0
(ECLASS 6.0): 23219090
(ECLASS 7.0): 23219090
(ECLASS 8.0): 23219090
(ECLASS 9.0): 23219090
(ECLASS 10.0): 23219090
(ECLASS 11.0): 23219090
(ECLASS 12.0): 23219090
(ECLASS 13.0): 23219090
Liefereinheit: 10 Stück
Modell: aushängbar

Varianten

Produkt ID Ausführung Kombination FAmax (N) FRmax (N) A1 (mm) A2 (mm) B1 (mm) B2 (mm)
095A4525L L: links 45 / 25 250 410 25.0 15.0 43.5 26.0
095A4525R R: rechts 45 / 25 250 410 15.0 25.0 26.0 43.5
095A4530L L: links 45 / 30 280 450 25.0 17.5 43.5 29.5
095A4535L L: links 45 / 35 250 - 25.0 20.0 43.5 36.0
095A4535R R: rechts 45 / 35 250 - 20.0 25.0 36.0 43.5
095A4540L L: links 45 / 40 - 550 25.0 22.5 43.5 38.5
095A4540R R: rechts 45 / 40 - 550 22.5 25.0 38.5 43.5
095A4545L L: links 45 / 45 - 550 25.0 25.0 43.5 43.5
095A4545R R: rechts 45 / 45 - 550 25.0 25.0 43.5 43.5
