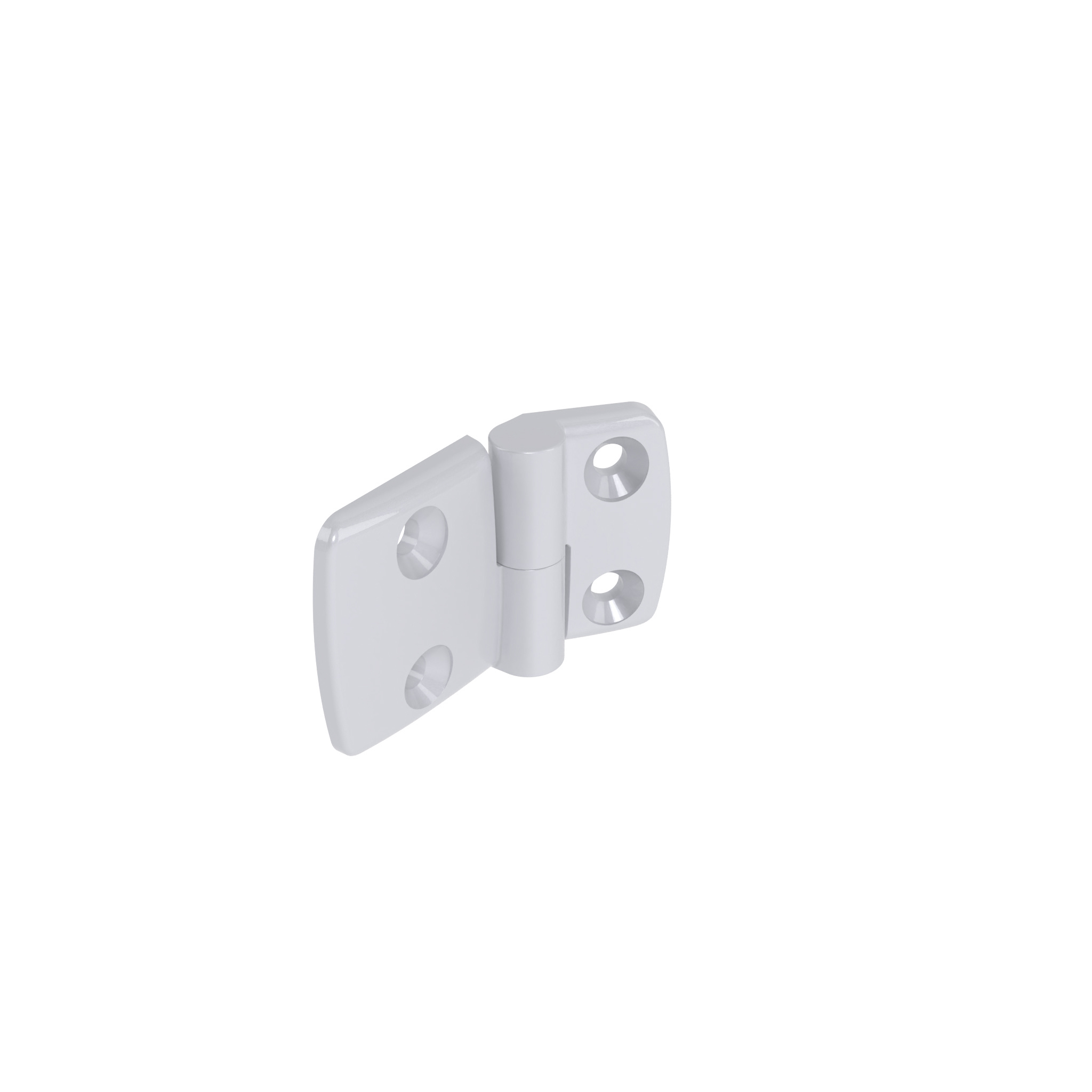

Aludruckguss-Kombischarnier 50, aushängbar, alufarbig

Produktinformationen "Aludruckguss-Kombischarnier 50, aushängbar, alufarbig"

Farbe:
Flügel: alufarbig

Lieferländer:
weltweit

Beschreibung:
für Flächenelemente und Aluminumprofile, pro Scharnierflügel je ein Steckplatz für Zentrierbolzen, Scharnierachse in Buchsensystem gelagert

Material:
Flügel: Aluminiumdruckguss
Achse: Edelstahl
Buchsen: PTFE

Oberfläche:
Flügel: pulverbeschichtet
Achse: blank

Hinweis:
passende Zentrierbolzen siehe 095AN05

Modell:	aushängbar
Befestigung:	vorderseitig mit Senkschraube M6
Liefereinheit:	10 Stück
Zolltarifnummer Ausfuhr:	83021000
Gewicht (g):	71.0
(ECLASS 6.0):	23219090
(ECLASS 7.0):	23219090
(ECLASS 8.0):	23219090
(ECLASS 9.0):	23219090
(ECLASS 10.0):	23219090
(ECLASS 11.0):	23219090
(ECLASS 12.0):	23219090
(ECLASS 13.0):	23219090
ERP-Nummer:	137460
Zolltarifnummer:	83021000900

Varianten

Produkt ID	Ausführung	Kombination	FAmax (N)	FRmax (N)	A1 (mm)	A2 (mm)	B1 (mm)	B2 (mm)
095A5025L	L: links	50 / 25	250	410	27.5	15.0	48.5	26.0
095A5025R	R: rechts	50 / 25	250	410	15.0	27.5	26.0	48.5
095A5030L	L: links	50 / 30	280	450	27.5	17.5	48.5	29.5
095A5030R	R: rechts	50 / 30	250	410	17.5	27.5	29.5	48.5
095A5035L	L: links	50 / 35	250	-	27.5	20.0	48.5	36.0
095A5035R	R: rechts	50 / 35	250	-	20.0	27.5	36.0	48.5
095A5040L	L: links	50 / 40	-	550	27.5	22.5	48.5	38.5
095A5040R	R: rechts	50 / 40	-	550	22.5	27.5	38.5	48.5
095A5045L	L: links	50 / 45	-	550	27.5	25.0	48.5	43.5
095A5045R	R: rechts	50 / 45	-	550	25.0	27.5	43.5	48.5
095A5050L	L: links	50 / 50	175	550	27.5	27.5	48.5	48.5
095A5050R	R: rechts	50 / 50	175	-	27.5	27.5	48.5	48.5
