Aludruckguss-Kombischarnier 60, aushängbar, alufrabig

Produktinformationen "Aludruckguss-Kombischarnier 60, aushängbar, alufrabig"

Farbe:
Flügel: alufarbig

Lieferländer:
weltweit

Beschreibung:

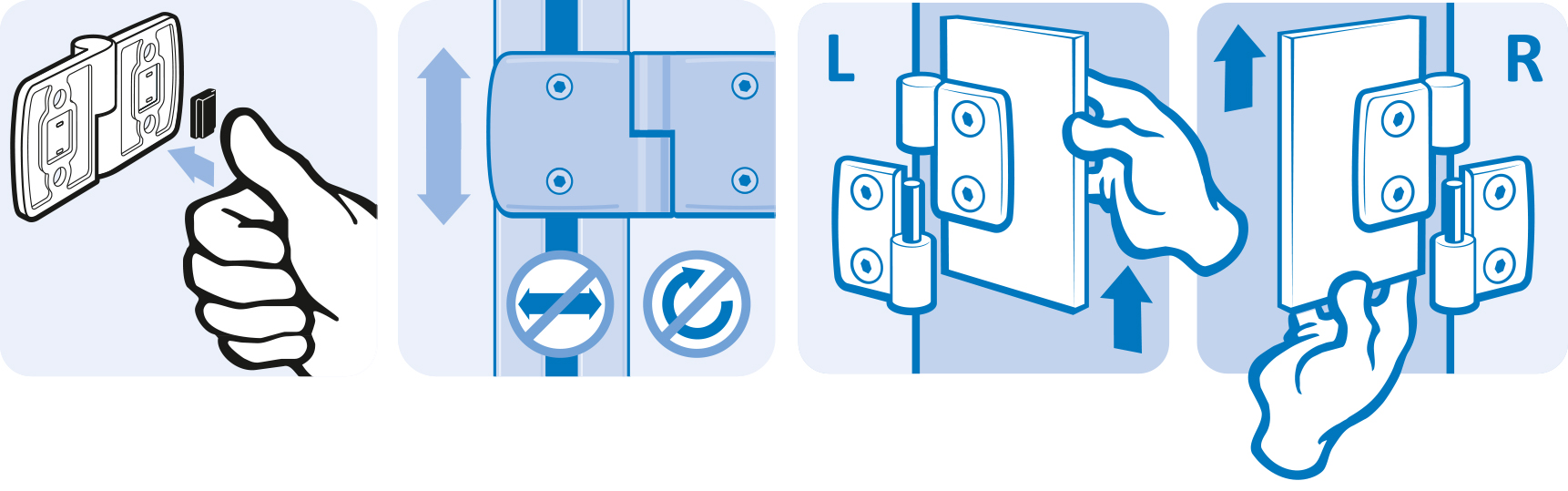

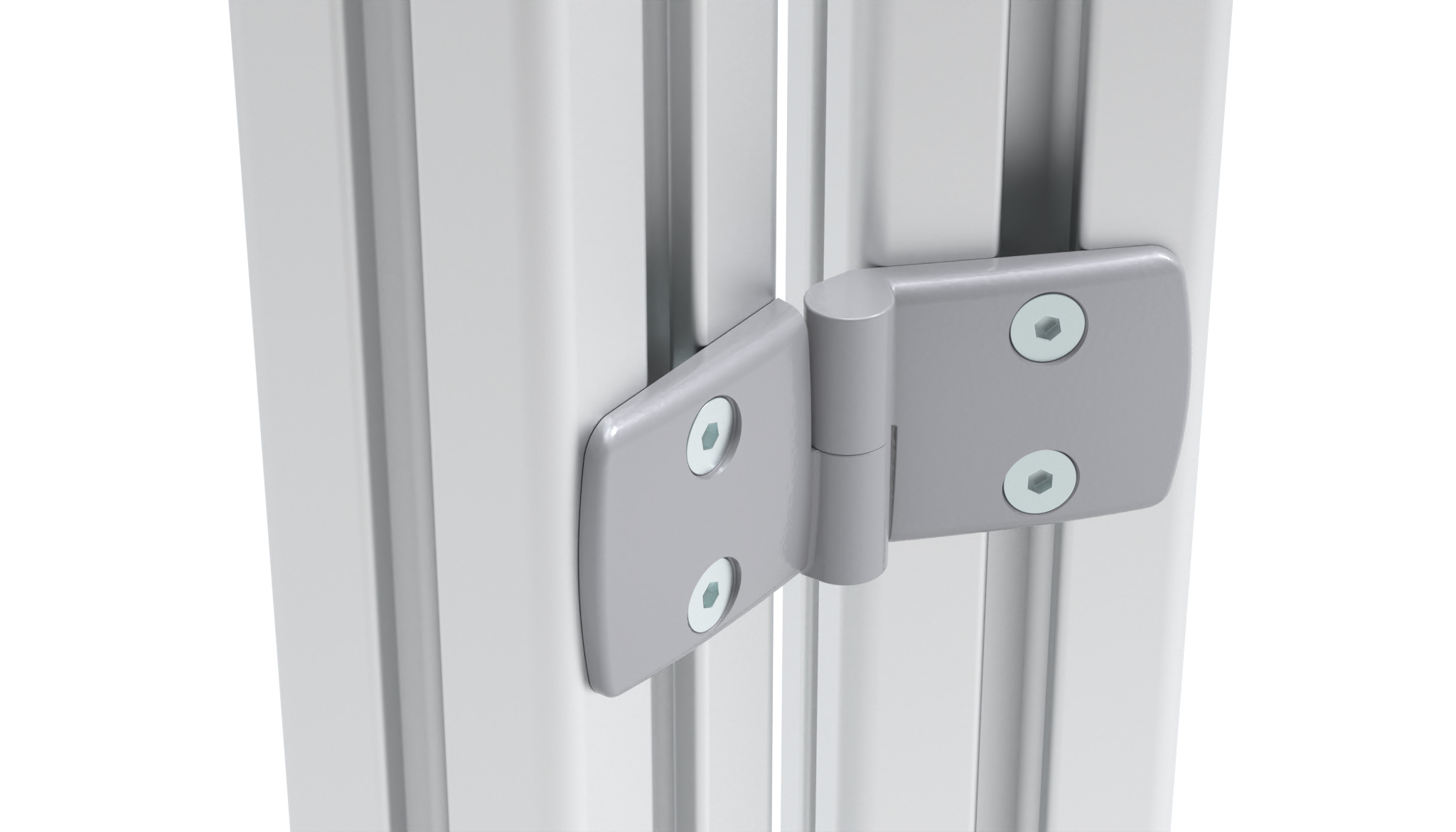

für Flächenelemente und Aluminumprofile, pro Scharnierflügel je ein Steckplatz für Zentrierbolzen, Scharnierachse in Buchsensystem gelagert

Befestigung:
vorderseitig mit Senkschraube M6

Material:
Flügel: Aluminiumdruckguss
Achse: Edelstahl
Buchsen: PTFE

Oberfläche:
Flügel: pulverbeschichtet
Achse: blank

Hinweis:
passende Zentrierbolzen siehe 095AN05

Liefereinheit:	10 Stück
Modell:	aushängbar
Gewicht (g):	80.0
ERP-Nummer:	137516

Globale Schlagwörter / Tags:

Profiltyp	Profiltyp B, Profiltyp I
Anwendungsbereich	Maschinen- und Anlagenbau

Varianten

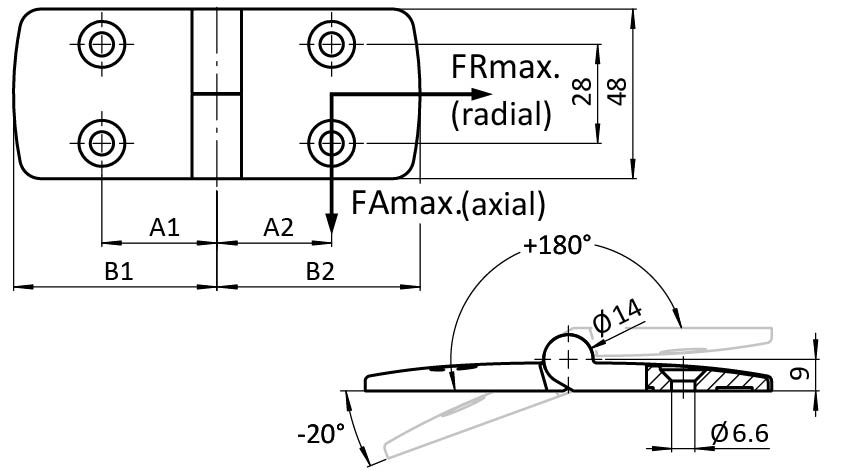

Teil-Nr.	Ausführung	B1 (mm)	B2 (mm)	Kombination	FAmax (N)	FRmax (N)	A1 (mm)	A2 (mm)
095A6025L	L: links	57.5	26.0	60 / 25	250	410	32.5	15.0
095A6025R	R: rechts	26.0	57.5	60 / 25	250	410	15.0	32.5
095A6030L	L: links	57.5	29.5	60 / 30	280	450	32.5	17.5
095A6030R	R: rechts	29.5	57.5	60 / 30	280	450	17.5	32.5
095A6035L	L: links	57.5	36.0	60 / 35	250	500	32.5	20.0
095A6035R	R: rechts	36.0	57.5	60 / 35	250	500	20.0	32.5
095A6040L	L: links	57.5	38.5	60 / 40	200	550	32.5	22.5
095A6040R	R: rechts	38.5	57.5	60 / 40	200	550	22.5	32.5
095A6045L	L: links	57.5	43.5	60 / 45	200	550	32.5	25.0
095A6045R	R: rechts	43.5	57.5	60 / 45	200	550	25.0	32.5
095A6050L	L: links	57.5	48.5	60 / 50	175	575	32.5	27.5
095A6050R	R: rechts	48.5	57.5	60 / 50	175	575	27.5	32.5
095A6060L	L: links	57.5	57.5	60 / 60	150	575	32.5	32.5
095A6060R	R: rechts	57.5	57.5	60 / 60	150	575	32.5	32.5

CAD-Downloads

Klassifizierung

ECLASS 6.0: 23219090
ECLASS 7.0: 23219090
ECLASS 8.0: 23219090
ECLASS 9.0: 23219090
ECLASS 10.0: 23219090
ECLASS 11.0: 23219090
ECLASS 12.0: 23219090
ECLASS 13.0: 23219090
Zolltarifnummer: 83021000900
Zolltarifnummer Ausfuhr: 83021000

Zertifikate
