Aluwinkel B45 M längs/quer (Set)

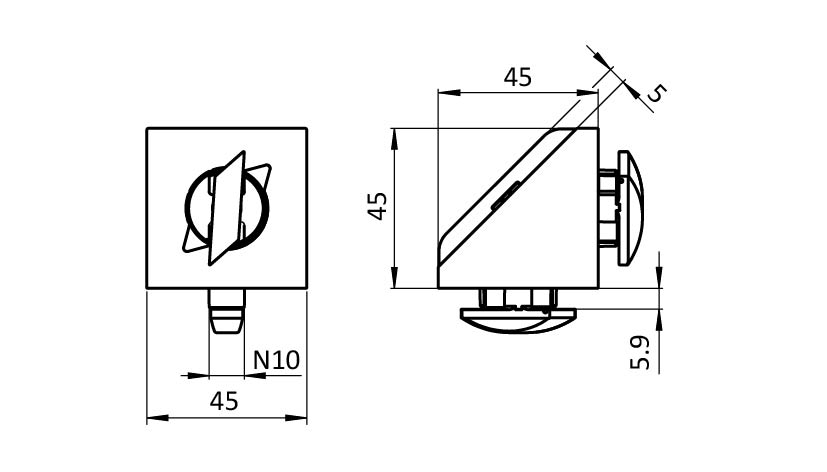

Aluwinkel B45 M längs/quer (Set) – technische Zeichnung

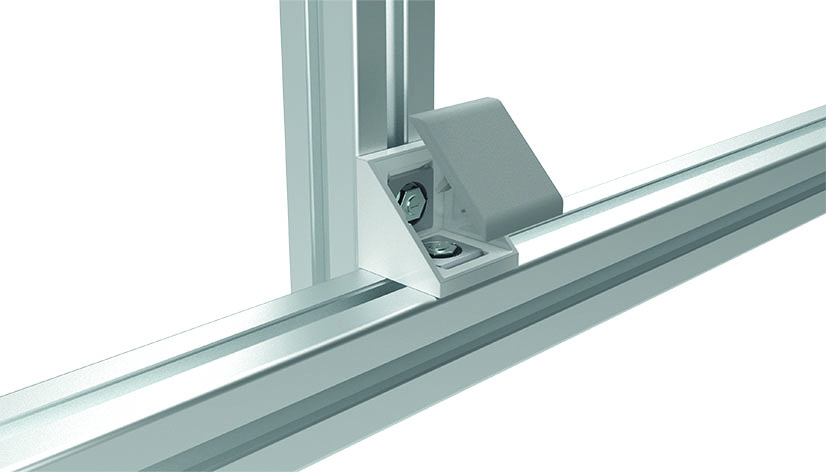

Aluwinkel B45 M längs/quer (Set) – Anwendungsbeispiel

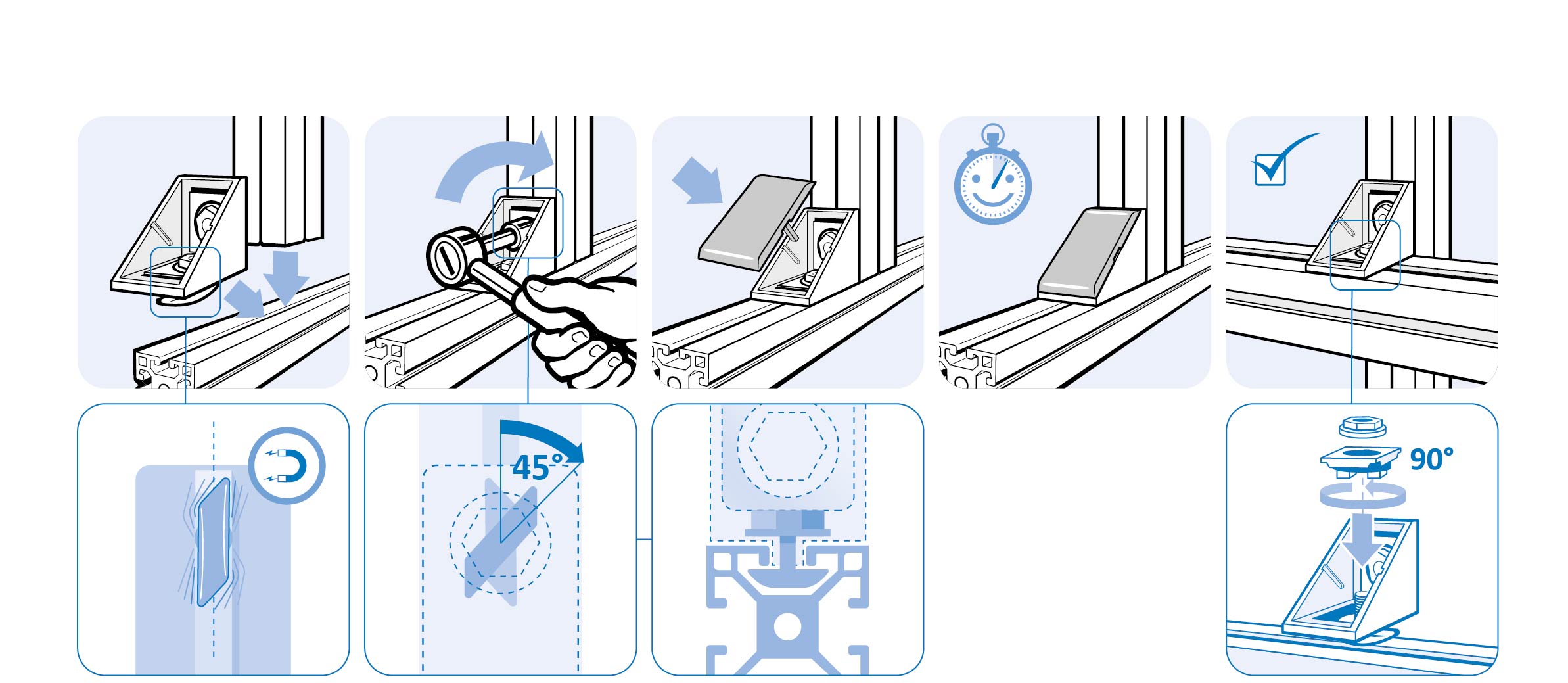

Aluwinkel B45 M längs/quer (Set) – Montagegrafik

0,00 €

Profil

B

Nut N (mm)

10

Teil-Nr.: 093W4510N10S01

Liefereinheit: 10 Stück

Beschreibung:
zur schnellen, rechtwinkligen Verbindung von zwei Profilen längs oder quer, direktes Einsetzen in die Profilnut dank richtiger Positionierung der vormontierten Magnet-Rhombusschrauben und Senkmuttern; die offene Seite des Winkels kann durch die Abdeckkappen verschlossen werden

Material:
Winkel: Aluminiumdruckguss
Abdeckkappe: Kunststoff PA, glasfaserverstärkt
Magnet-Rhombusschrauben: Stahl
Senkmuttern: Stahl
Einsatz: Zinkdruckguss
Ring: Kunststoff PE

Oberfläche:
Winkel: pulverbeschichtet
Magnet-Rhombusschrauben: verzinkt
Senkmuttern: verzinkt

Farbe:
Winkel: alufarbig
Abdeckkappe: grau ≈ RAL 7004
Ring: schwarz

Set:
1 Winkel
2 Magnet-Rhombusschrauben M8
2 Senkmuttern M8
1 Abdeckkappe

Lieferländer:
weltweit
