Anschluss-Friktionsgelenk B45-B40L für Systemarm (Set)

Beschreibung:
Verbindungsgelenk mit Friktion zum Bau von Systemarmen unter Verwendung von Profilststücken; 360° drehbar;
Anschluss-Seite kann längs oder quer auf die Profilnut geschraubt werden, Friktionsachse ist damit rechtwinkelig zum Profil positioniert;
Friktionsgelenk-Seite kann längs, quer oder stirnseitig am Profil angebracht werden; bei der stirnseitigen Anwendung muss an der Kernbohrung ein Gewinde M8 vorhanden sein (mind. 20 mm tief)

Material:
Gehäuse: Aluminiumdruckguss
Abdeckring: Kunststoff
Einsätze: Stahl
Friktionswelle: Stahl
Abdeckkappen: Kunststoff
Schrauben: Stahl
Scheiben: Stahl
Nutfixierungsplatten: Aluminiumdruckguss
Nutensteine: Stahl

Oberfläche:
Gehäuse: pulverbeschichtet
Nutfixierungsplatten: pulverbeschichtet
Schrauben: verzinkt
Scheiben: verzinkt
Nutensteine: verzinkt

Farbe:
Gehäuse: alufarbig
Abdeckring: grau ≈ RAL 7042
Abdeckkappen: grau ≈ RAL 7042
Nutfixierungsplatten: alufarbig

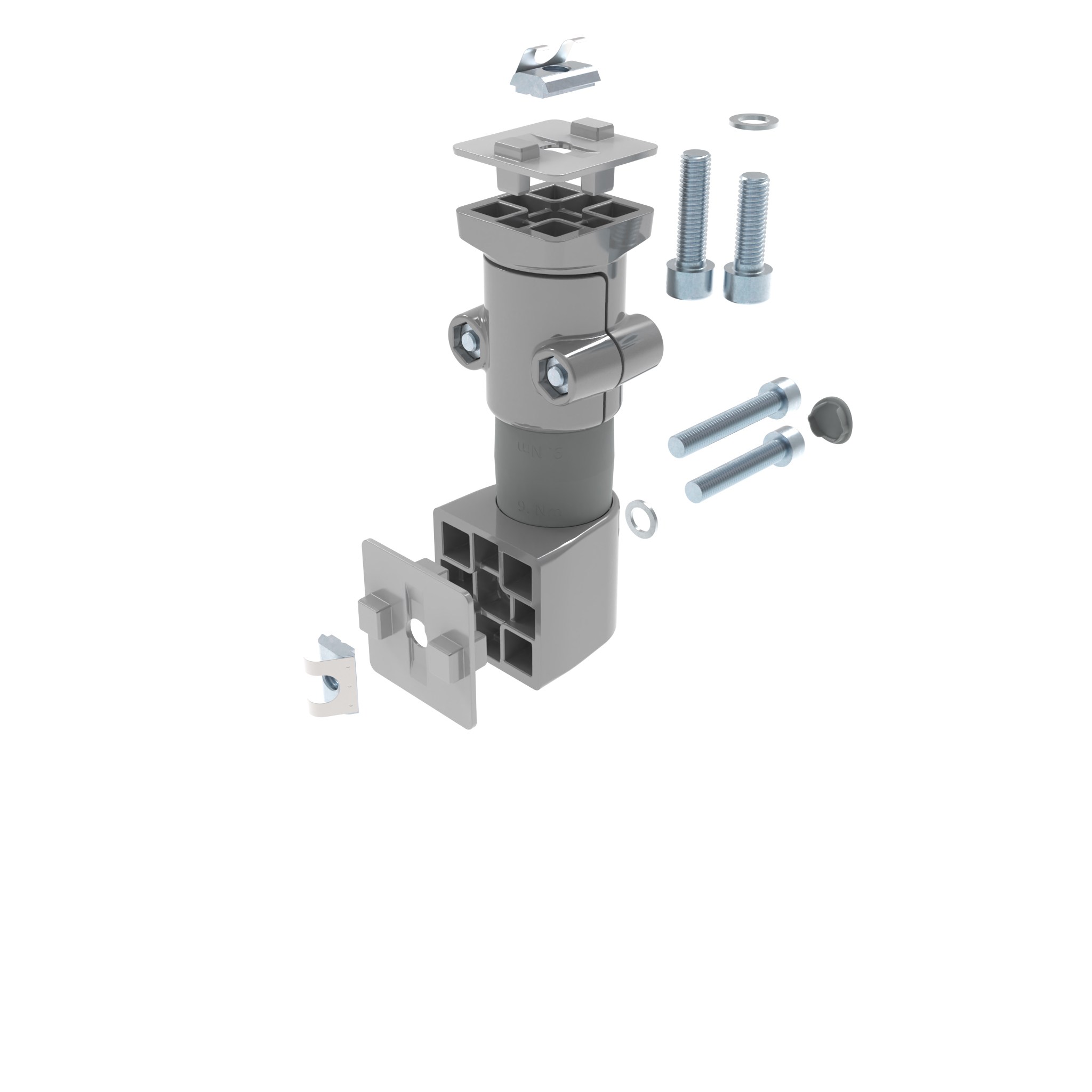

Set:
1 Anschluss-Friktionsgelenk,
1 Abdeckkappe,
1 Schraube DIN EN ISO 4762 (DIN 912) - M8 x 45 (für Nutenstein Friktionsgelenk-Seite),
1 Schraube DIN EN ISO 4762 (DIN 912) - M8 x 25 (für Nutenstein Anschluss-Seite),
1 Schraube DIN EN ISO 4762 (DIN 912) - M8 x 50 (für Kernloch Friktionsgelenk-Seite),
1 Schraube DIN EN ISO 4762 (DIN 912) - M8 x 30 (für Kernloch Anschluss-Seite),
2 Scheiben 8-FSt,
1 Nutfixierungsplatte - Nut 10 - 45 x 45,
1 Nutfixierungsplatte - Nut 10 - 40 x 40,
2 Nuten

Lieferländer:
weltweit

Liefereinheit:	1 Stück
Modell:	Rastermaß 45 auf 40 mm
Gewicht (g):	774.6
ERP-Nummer:	149390

Varianten

Teil-Nr.	Profil	Nut N (mm)	B1 (mm)	B2 (mm)	R (mm)	MAmax (Nm)	W (Nm)
061FAZ4540LN10	B	10	45	40	3.0	45.0	0.5
061FAN4540LN10	B	10	45	40	3.0	45.0	3.0
061FAS4540LN10	B	10	45	40	3.0	45.0	6.0
061FAM4540LN10	B	10	45	40	3.0	45.0	9.0
061FAB4540LN10	B	10	45	40	3.0	45.0	12.0
061FAL4540LN10	B	10	45	40	3.0	45.0	15.0
