Anschluss-Friktionsgelenk I40L für Systemarm (Set)

Produktinformationen "Anschluss-Friktionsgelenk I40L für Systemarm (Set)"

Farbe:
Gehäuse: alufarbig
Abdeckring: grau ≈ RAL 7042
Abdeckkappen: grau ≈ RAL 7042
Nutfixierungsplatten: alufarbig

Lieferländer:
weltweit

Beschreibung:

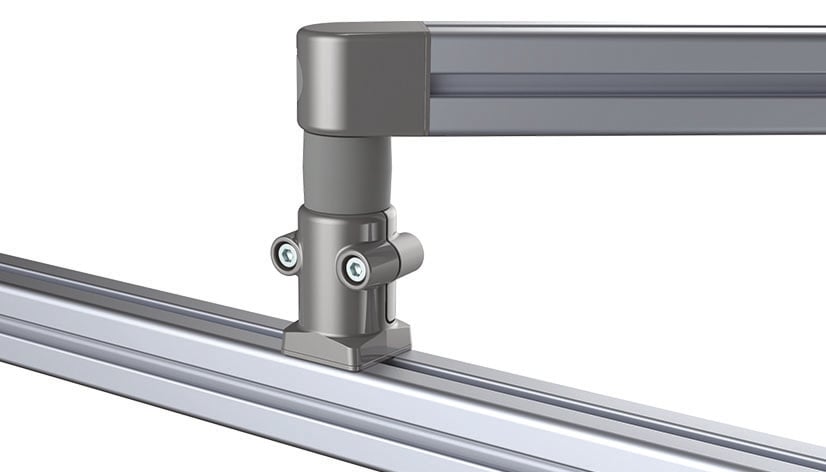

Verbindungsgelenk mit Friktion zum Bau von Systemarmen unter Verwendung von Profilststücken; 360° drehbar;

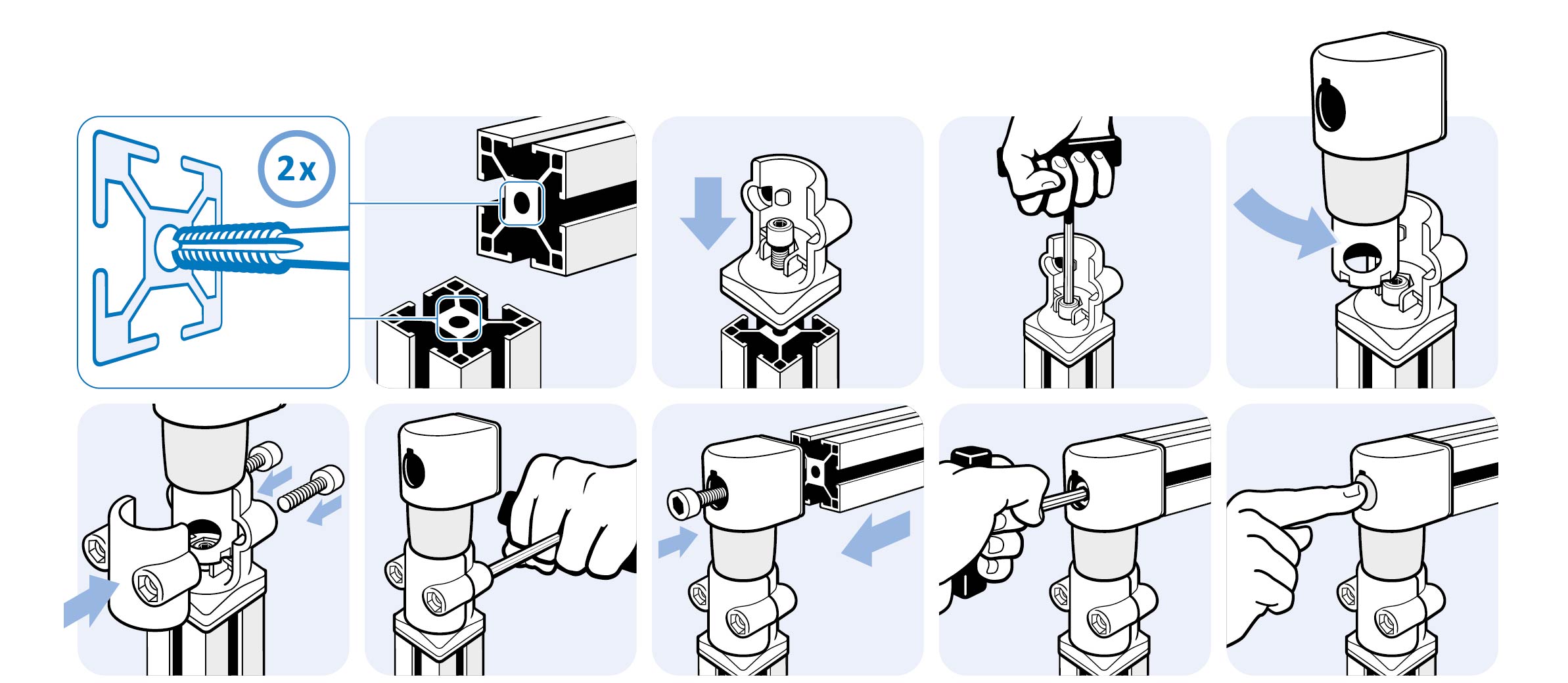

Anschluss-Seite kann längs oder quer auf die Profilnut geschraubt werden, Friktionsachse ist damit rechtwinkelig zum Profil positioniert;
Friktionsgelenk-Seite kann längs, quer oder stirnseitig am Profil angebracht werden; bei der stirnseitigen Anwendung muss an der Kernbohrung ein Gewinde M8 vorhanden sein (mind. 15 mm tief)

Material:
Gehäuse: Aluminiumdruckguss
Abdeckring: Kunststoff
Einsätze: Stahl
Friktionswelle: Stahl
Abdeckkappen: Kunststoff
Schrauben: Stahl
Scheiben: Stahl
Nutfixierungsplatten: Aluminiumdruckguss
Nutensteine: Stahl

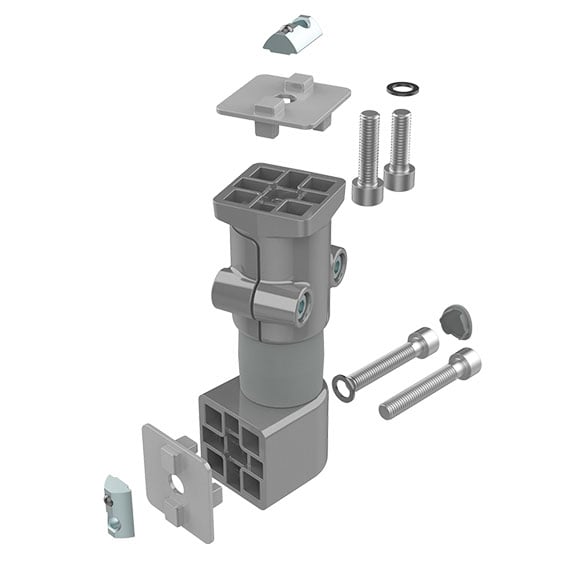

Set:
1 Anschluss-Friktionsgelenk,
1 Abdeckkappe,
1 Schraube DIN EN ISO 4762 (DIN 912) - M8 x 45 (für Nutenstein Friktionsgelenk-Seite),
1 Schraube DIN EN ISO 4762 (DIN 912) - M8 x 25 (für Nutenstein Anschluss-Seite),
1 Schraube DIN EN ISO 4762 (DIN 912) - M8 x 50 (für Kernloch Friktionsgelenk-Seite),
1 Schraube DIN EN ISO 4762 (DIN 912) - M8 x 30 (für Kernloch Anschluss-Seite),
2 Scheiben 8-FSt,
2 Nutfixierungsplatten,
2 Nutensteine - Nut 8 - M8

Oberfläche:
Gehäuse: pulverbeschichtet
Nutfixierungsplatten: pulverbeschichtet
Schrauben: verzinkt
Scheiben: verzinkt
Nutensteine: verzinkt

Zolltarifnummer:
76169990990
Gewicht (g): 759.6
(ECLASS 6.0): 23360301
(ECLASS 7.0): 23360301
(ECLASS 8.0): 23360301
(ECLASS 9.0): 23360301
(ECLASS 10.0): 23360301
(ECLASS 11.0): 23360301
(ECLASS 12.0): 23360301
(ECLASS 13.0): 23360301
Liefereinheit: 1 Set
Modell: Rastermaß 40 mm

Varianten

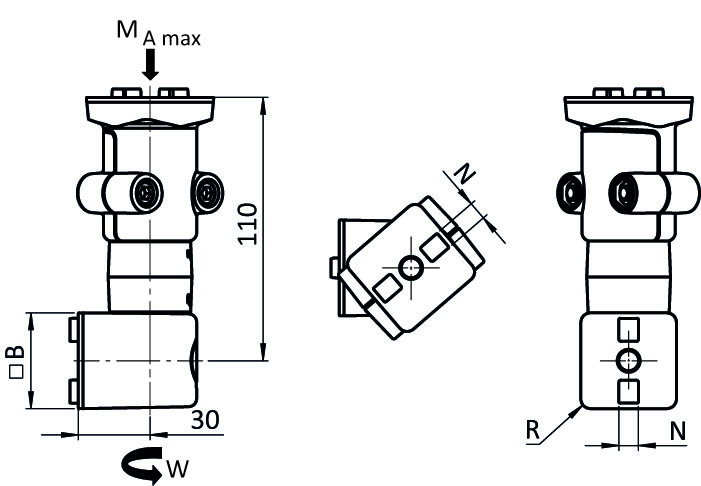

Produkt ID B (mm) R (mm) W (Nm) MAmax (Nm) Nut N (mm) Profil
061FAB40LN08 40 4.0 12.0 45.0 8 I
061FAL40LN08 40 4.0 15.0 45.0 8 I
061FAM40LN08 40 4.0 9.0 45.0 8 I
061FAN40LN08 40 4.0 3.0 45.0 8 I
061FAS40LN08 40 4.0 6.0 45.0 8 I
061FAZ40LN08 40 4.0 0.5 45.0 8 I
