Anschluss-Friktionsgelenk I80L für Systemarm (Set)
Produktnummer:
061FAL80LN08
Produktinformationen "Anschluss-Friktionsgelenk I80L für Systemarm (Set)"
Farbe:
Gehäuse: alufarbig
Abdeckring: grau ≈ RAL 7042
Abdeckkappen: grau ≈ RAL 7042
Nutfixierungsplatten: alufarbig
Lieferländer:
weltweit
Beschreibung:

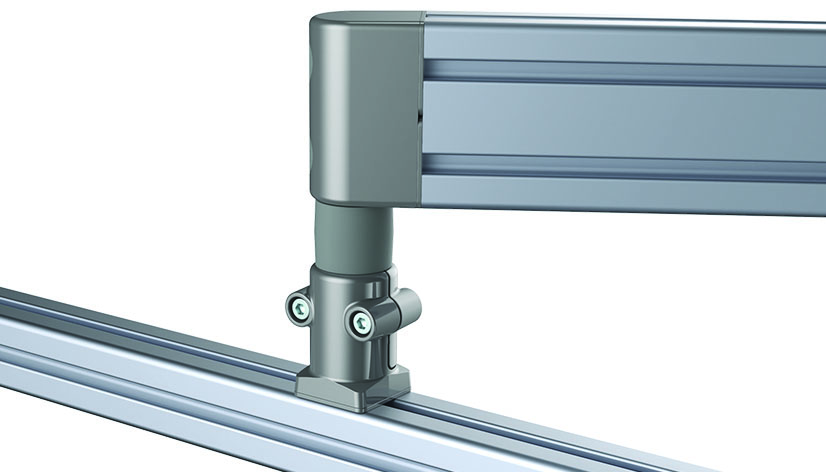

Verbindungsgelenk mit Friktion zum Bau von Systemarmen unter Verwendung von Profilststücken; 360° drehbar;
Anschluss-Seite kann längs oder quer auf die Profilnut geschraubt werden, Friktionsachse ist damit rechtwinkelig zum Profil positioniert;
Friktionsgelenk-Seite kann längs, quer oder stirnseitig am Profil angebracht werden; bei der stirnseitigen Anwendung muss an der Kernbohrung ein Gewinde M8 vorhanden sein (mind. 15 mm tief)
Material:
Gehäuse: Aluminiumdruckguss
Abdeckring: Kunststoff
Einsätze: Stahl
Friktionswelle: Stahl
Abdeckkappen: Kunststoff
Schrauben: Stahl
Scheiben: Stahl
Nutfixierungsplatten: Aluminiumdruckguss
Nutensteine: Stahl
Set:
1 Anschluss-Friktionsgelenk,
2 Abdeckkappen,
2 Schrauben DIN EN ISO 4762 (DIN 912) - M8 x 45 (für Nutenstein Friktionsgelenk-Seite),
2 Schrauben DIN EN ISO 4762 (DIN 912) - M8 x 25 (für Nutenstein Anschluss-Seite),
1 Schraube DIN EN ISO 4762 (DIN 912) - M8 x 50 (für Kernloch Friktionsgelenk-Seite),
1 Schraube DIN EN ISO 4762 (DIN 912) - M8 x 30 (für Kernloch Anschluss-Seite),
3 Scheiben 8-FSt,
3 Nutfixierungsplatten,
3 Nutensteine - Nut 8 - M8
Oberfläche:
Gehäuse: pulverbeschichtet
Nutfixierungsplatten: pulverbeschichtet
Schrauben: verzinkt
Scheiben: verzinkt
Nutensteine: verzinkt
Gehäuse: alufarbig
Abdeckring: grau ≈ RAL 7042
Abdeckkappen: grau ≈ RAL 7042
Nutfixierungsplatten: alufarbig
Lieferländer:
weltweit
Beschreibung:
Verbindungsgelenk mit Friktion zum Bau von Systemarmen unter Verwendung von Profilststücken; 360° drehbar;
Anschluss-Seite kann längs oder quer auf die Profilnut geschraubt werden, Friktionsachse ist damit rechtwinkelig zum Profil positioniert;
Friktionsgelenk-Seite kann längs, quer oder stirnseitig am Profil angebracht werden; bei der stirnseitigen Anwendung muss an der Kernbohrung ein Gewinde M8 vorhanden sein (mind. 15 mm tief)
Material:
Gehäuse: Aluminiumdruckguss
Abdeckring: Kunststoff
Einsätze: Stahl
Friktionswelle: Stahl
Abdeckkappen: Kunststoff
Schrauben: Stahl
Scheiben: Stahl
Nutfixierungsplatten: Aluminiumdruckguss
Nutensteine: Stahl
Set:
1 Anschluss-Friktionsgelenk,
2 Abdeckkappen,
2 Schrauben DIN EN ISO 4762 (DIN 912) - M8 x 45 (für Nutenstein Friktionsgelenk-Seite),
2 Schrauben DIN EN ISO 4762 (DIN 912) - M8 x 25 (für Nutenstein Anschluss-Seite),
1 Schraube DIN EN ISO 4762 (DIN 912) - M8 x 50 (für Kernloch Friktionsgelenk-Seite),
1 Schraube DIN EN ISO 4762 (DIN 912) - M8 x 30 (für Kernloch Anschluss-Seite),
3 Scheiben 8-FSt,
3 Nutfixierungsplatten,
3 Nutensteine - Nut 8 - M8
Oberfläche:
Gehäuse: pulverbeschichtet
Nutfixierungsplatten: pulverbeschichtet
Schrauben: verzinkt
Scheiben: verzinkt
Nutensteine: verzinkt
| pA-Nummer: | 149315 |
|---|---|
| Liefereinheit: | 1 Set |
| Modell: | Rastermaß 40 mm |
| Zolltarifnummer: | 76169990990 |
| Zolltarifnummer Ausfuhr: | 76169990 |
| Gewicht (g): | 1057.5 |
| (ECLASS 6.0): | 23360301 |
| (ECLASS 7.0): | 23360301 |
| (ECLASS 8.0): | 23360301 |
| (ECLASS 9.0): | 23360301 |
| (ECLASS 10.0): | 23360301 |
| (ECLASS 11.0): | 23360301 |
| (ECLASS 12.0): | 23360301 |
| (ECLASS 13.0): | 23360301 |
