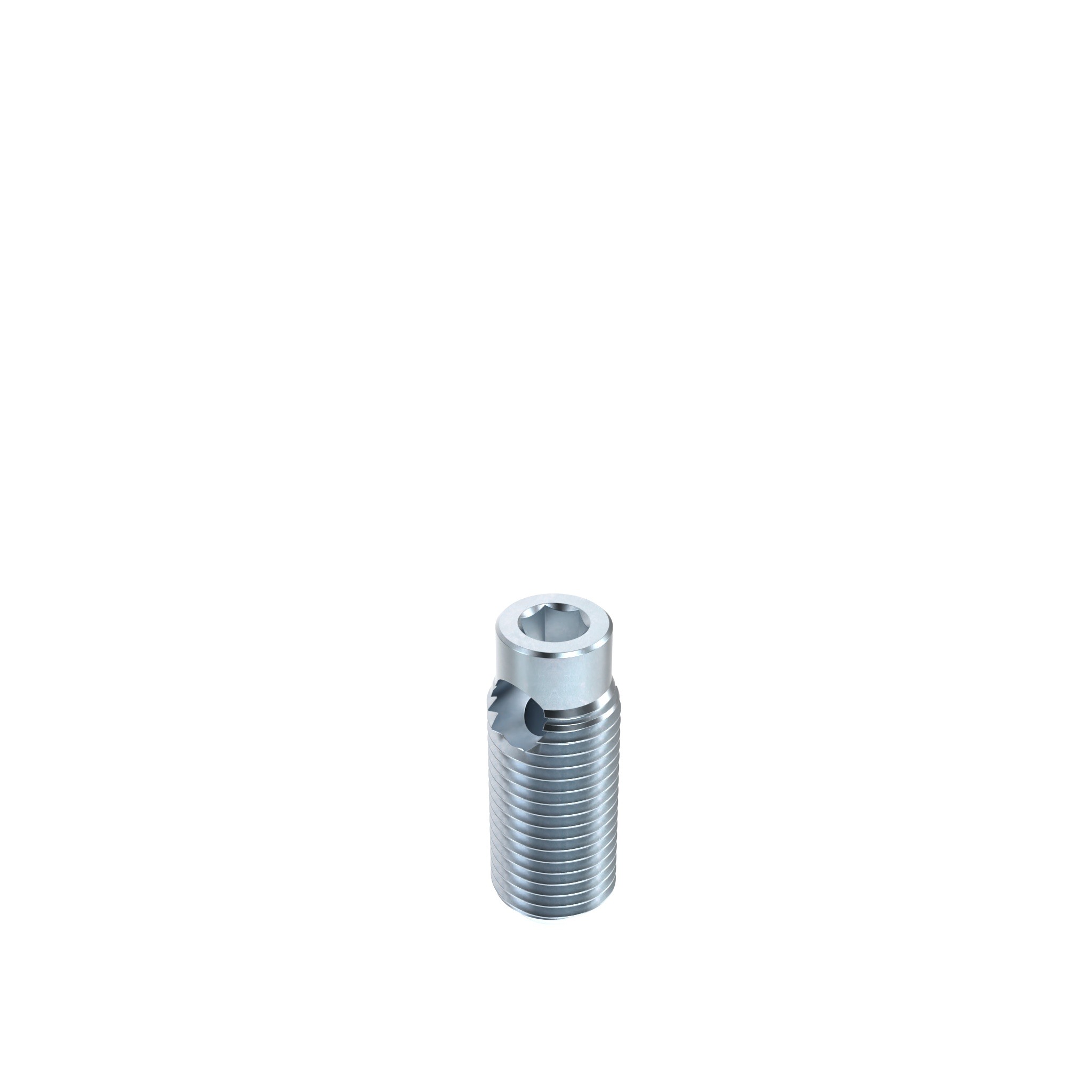

Automatikverbinder Stahl

Produktinformationen "Automatikverbinder Stahl"

Lieferländer:
weltweit

Beschreibung:
zur schnellen und stabilen Verbindung von zwei Aluminiumprofilen ohne Profilbearbeitung; selbstschneidendes Gewinde

Material:
Stahl

Oberfläche:
verzinkt

Hinweis:
*passende Abdeckkappe siehe 099GA081K

Hinweis 2:
** Automatikverbinder inkl. Montageset für Profil B mit Hammermutter statt Nutenstein
*** Automatikverbinder inkl. Montageset mit Schraube und Nutenstein kurz

Liefereinheit:	10 Stück
Modell:	Stahl
Gewicht (g):	51.0
ERP-Nummer:	125634

Globale Schlagwörter / Tags:

Profiltyp	Profiltyp I
Nutgröße	Nut 12
Rastermaß	Rastermaß 60

Varianten

Teil-Nr.	D (mm)	Ausführung	Profil	L (mm)	Nut N (mm)	Rastermaß (mm)	Profilbreite	SW 1	SW 2	Hinweis	Schraube	Liefereinheit
099G051	7.0	inkl. Montageset mit Schraube und Nutenstein	I	24.0	5	20	20	3	4	-	M4 x 30	100 Stück
099G061	10.0	inkl. Montageset mit Schraube und Nutenstein	I	27.0	6	30	30	4	5	-	M5 x 35	100 Stück
099G081	12.0	inkl. Montageset mit Schraube und Nutenstein	I	31.0	8	40	40	5	6	*	M6 x 40	100 Stück
099G081S10 Neu	12.0	inkl. Montageset mit Schraube und Nutenstein	I	31.0	8	-	40	5	6	***	M6 x 40	100 Stück
099G084	10.7	inkl. Montageset mit Schraube und Nutenstein	B	24.0	8	30	30	4	5	**	M5 x 30	100 Stück
099G086	14.4	inkl. Montageset mit Schraube und Nutenstein	-	35.0	8	-	45	5	-	-	M6 x 45	100 Stück
099G102	12.0	inkl. Montageset mit Schraube und Nutenstein	B	35.0	10	40L, 45	40, 45	5	6	**	M6 x 45	100 Stück
099G103	13.0	inkl. Montageset mit Schraube und Nutenstein	B	35.0	10	45L	45	5	6	**	M6 x 45	100 Stück
099G121	18.0	inkl. Montageset mit Schraube und Nutenstein	I	47.0	12	60	60	6	8	-	M8 x 60	10 Stück
099GS051	7.0	Schneidhülse	I	24.0	5	20	20	-	4	-	-	100 Stück
099GS061	10.0	Schneidhülse	I	27.0	6	30	30	-	5	-	-	100 Stück
099GS081	12.0	Schneidhülse	I	31.0	8	40	40	-	6	*	-	100 Stück
099GS084	10.7	Schneidhülse	B	24.0	8	30	30	-	5	-	-	100 Stück
099GS086	14.4	Schneidhülse	-	35.0	8	-	45	-	6	-	-	100 Stück
099GS102	12.0	Schneidhülse	B	35.0	10	40L, 45	40, 45	-	6	-	-	100 Stück
099GS103	13.0	Schneidhülse	B	35.0	10	45L	45	-	6	-	-	100 Stück
099GS121	18.0	Schneidhülse	I	47.0	12	60	60	-	8	-	-	10 Stück

CAD-Downloads

Klassifizierung

ECLASS 6.0: 23360290
ECLASS 7.0: 23360290
ECLASS 8.0: 23360290
ECLASS 9.0: 23360290
ECLASS 10.0: 23360290
ECLASS 11.0: 23360290
ECLASS 12.0: 23360290
ECLASS 13.0: 23360290
Zolltarifnummer: 73181900900
Zolltarifnummer Ausfuhr: 73181900
