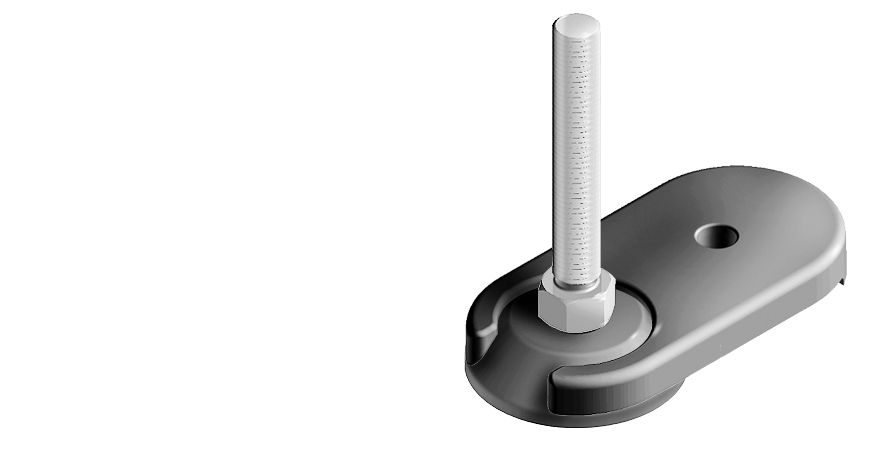

Bodenbefestigung für Teller von Trapez-Stellfuß

Produktinformationen "Bodenbefestigung für Teller von Trapez-Stellfuß"

Farbe:
schwarz

Lieferländer:
weltweit

Beschreibung:

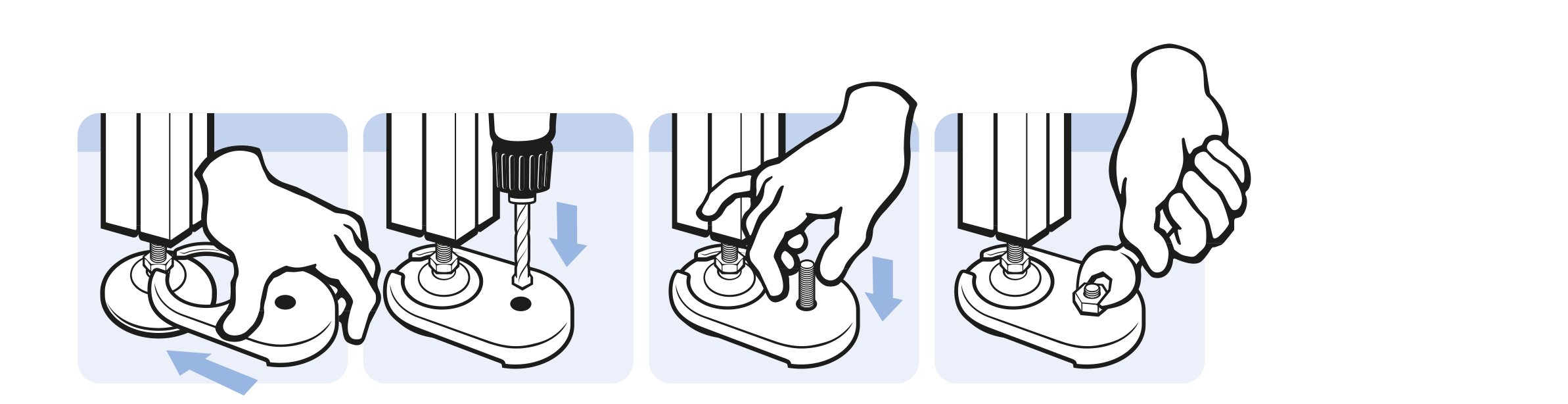

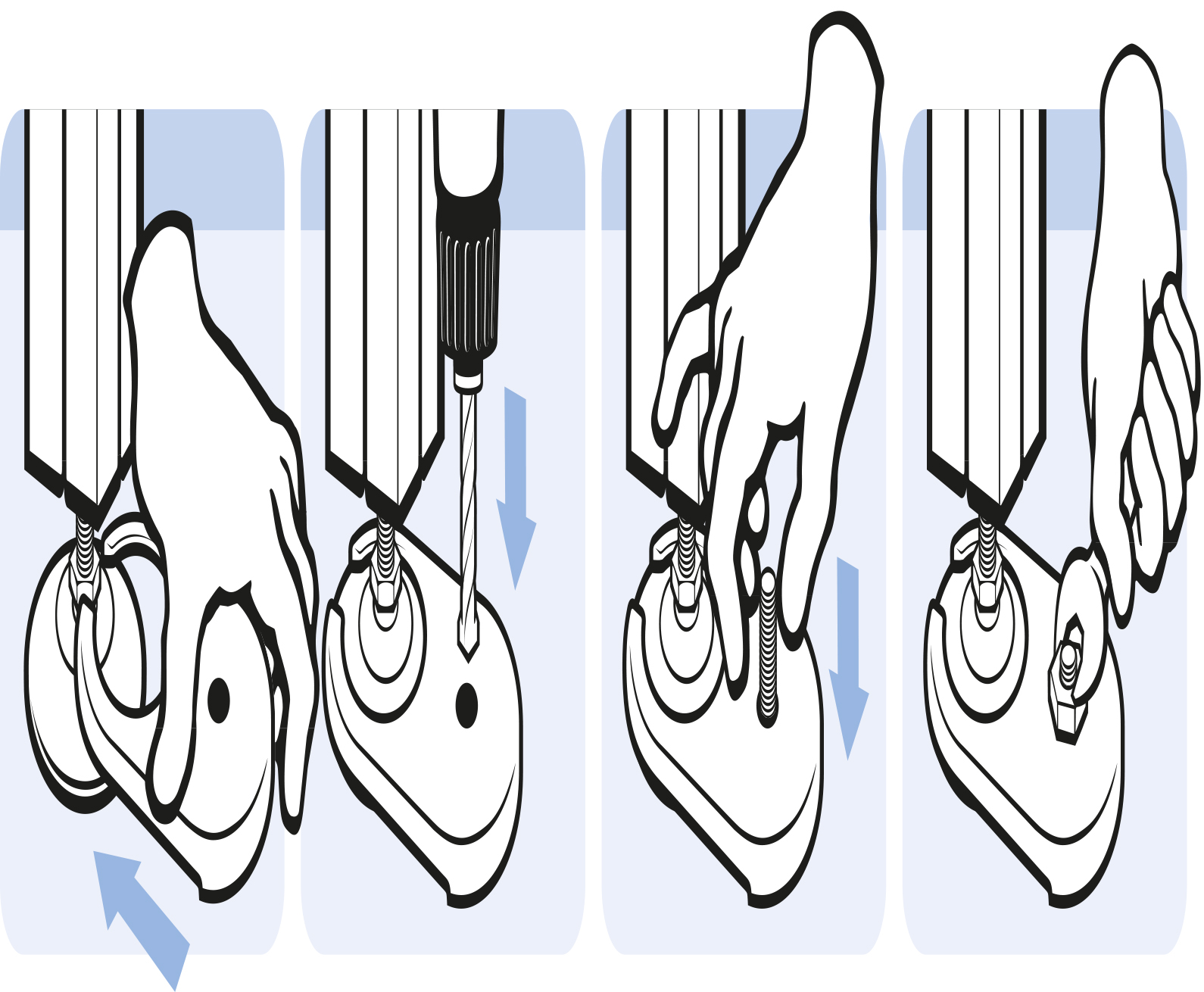

zur sicheren Befestigung des Trapezstellfußes am Boden, nachträgliche Montage möglich

Material:
Zinkdruckguss

Oberfläche:
pulverbeschichtet

Hinweis:
passende Trapezteller siehe 098DI060ZS und 098AI060ZS

Liefereinheit:	1 Stück
Modell:	für Trapezteller
Gewicht (g):	502.4
ERP-Nummer:	103735

Varianten

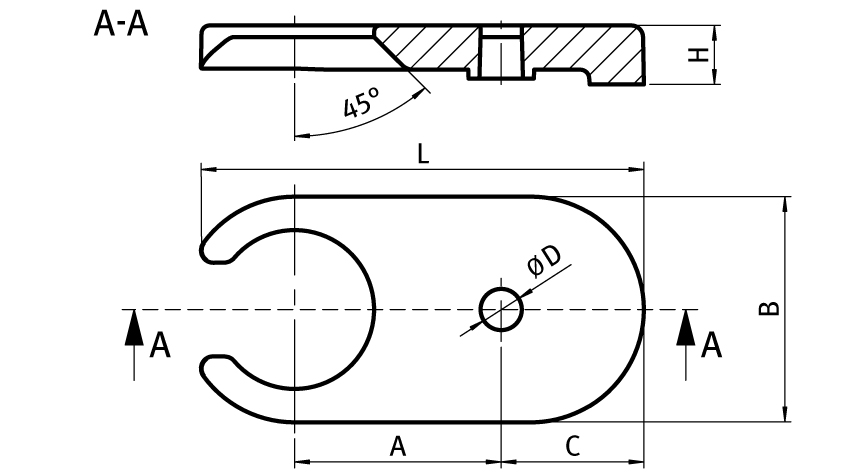

Teil-Nr.	D (mm)	für Teller	H (mm)	Profil	A (mm)	B (mm)	C (mm)	L (mm)	CAD
098BI060ZS	12.0	60	18.0	I	50.0	56.0	38.0	110.0
098BI080ZS	14.0	80	20.0	I	70.0	76.5	48.0	150.0

CAD-Downloads

Klassifizierung

ECLASS 6.0: 90900102
ECLASS 7.0: 90900102
ECLASS 8.0: 90900102
ECLASS 9.0: 90900102
ECLASS 10.0: 90900102
ECLASS 11.0: 90900102
ECLASS 12.0: 90900102
ECLASS 13.0: 90900102
ECLASS 14.0: 90900102
ECLASS 15.0: 90900102
ECLASS 16.0: 23010704
Zolltarifnummer: 79070000900
Zolltarifnummer Ausfuhr: 79070000

Zertifikate

Tags

Profiltyp	Profiltyp B, Profiltyp I
Produkteigenschaft	Fractional
Profilform	T-Nutprofile
Anwendungsbereich	Maschinen- und Anlagenbau
