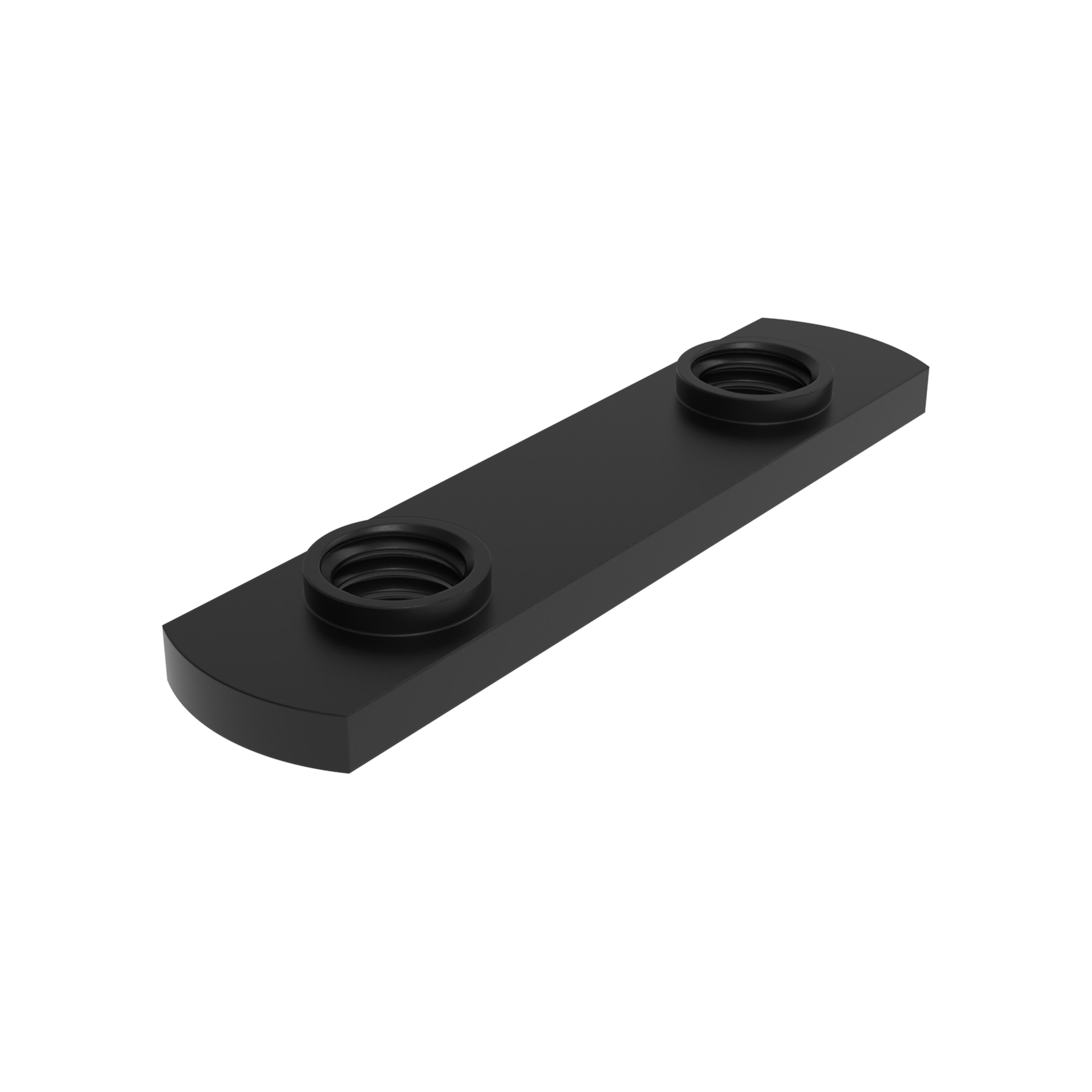

ECO-Doppelnutmutter

Produktinformationen "ECO-Doppelnutmutter"

Farbe:
schwarz

Lieferländer:
Nordamerika

Beschreibung:

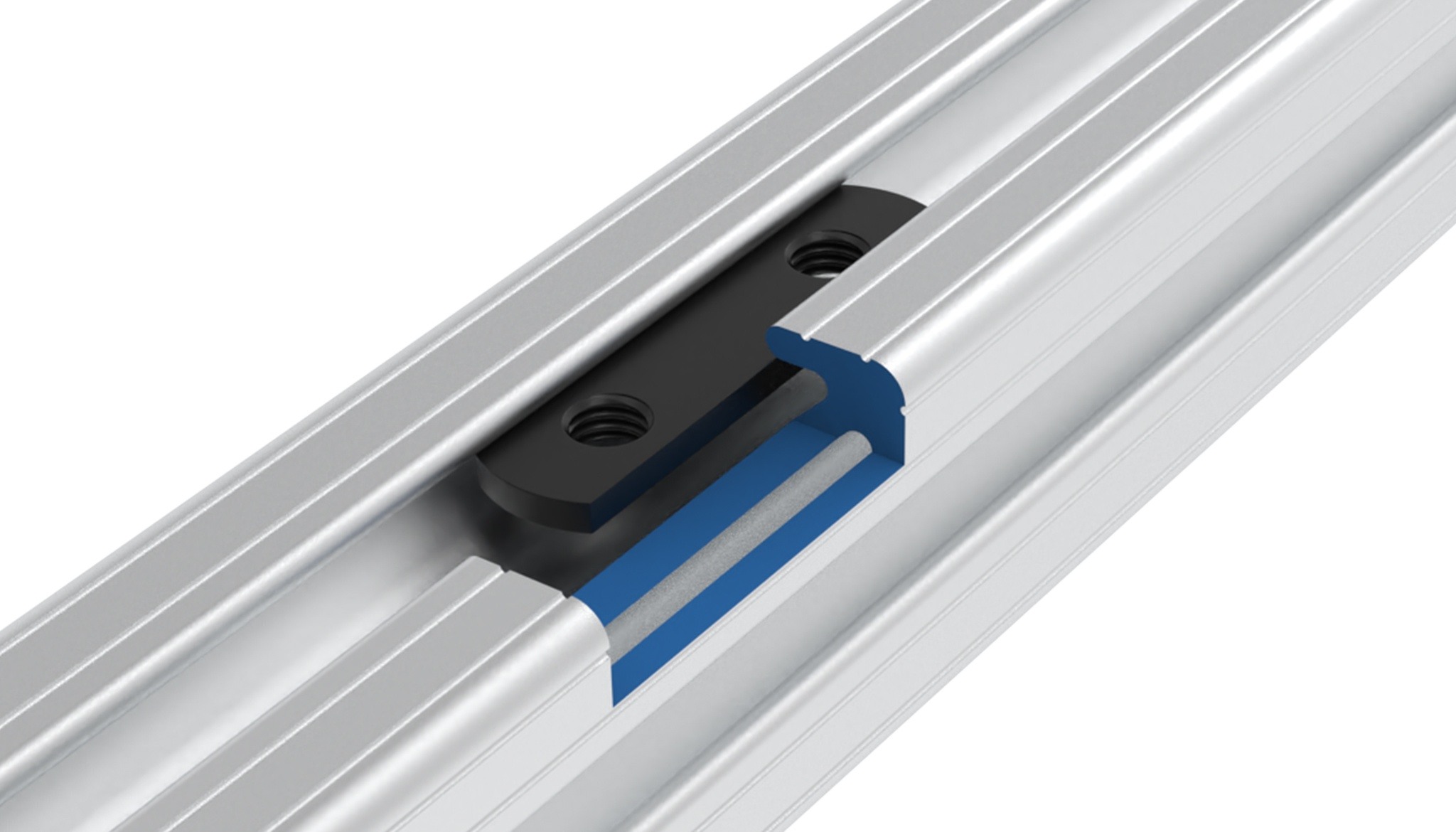

Befestigungselement für Profile

Material:
Stahl

Oberfläche:
verzinkt

Hinweis:
passende ECO-Verbinderplatte siehe 093EVA2551S ff.

Liefereinheit (1):	10
Gewicht (g):	17.0
Liefereinheit:	100 Stück
Modell:	Stahl

Varianten

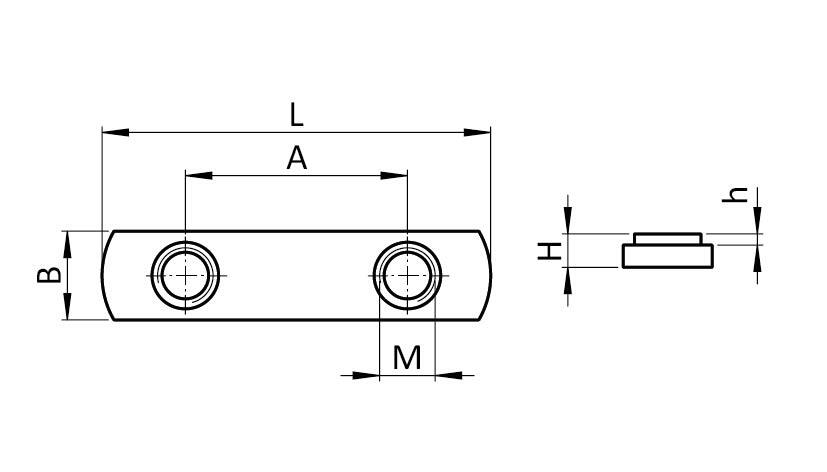

Produkt ID	A (mm)	B (mm)	H (mm)	h (mm)	L (mm)	M	Material	Nut N (mm)	Raster
096E10U1/4-20S01	25.4 (1")	11.0 (0.43")	3.4 (0.13")	1.0 (0.03")	47.5 (1.87")	1/4-20 UNC	Stahl	6.5 (0.256")	25.4 (1")
096E15U5/16-18S01	38.1 (1.5")	16.0 (0.62")	5.0 (0.19")	1.5 (0.05")	71.4 (2.81")	5/16-18 UNC	Stahl	8	38.1 (1.5")
096E20M5S04	20.0	8.0	3.0	1.0	35.0	M5	Stahl	5	20

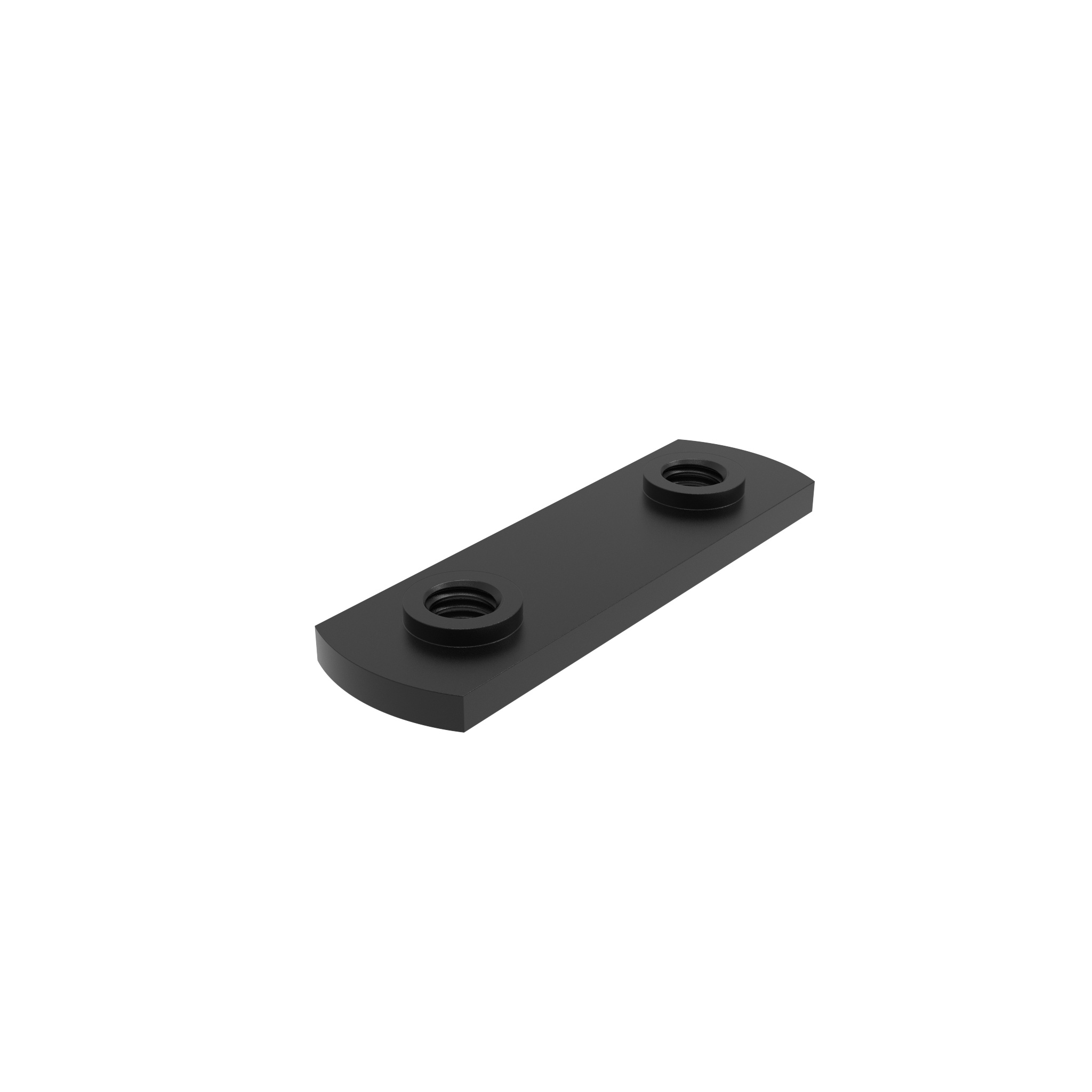

096E30M6S02R01	30.0	15.0	4.5	1.5	50.0	M6	Stahl	6	30
096E40M8S04	40.0	16.0	5.0	1.5	75.0	M8	Stahl	8	40
096E45M8S04	45.0	18.0	5.5	1.5	80.0	M8	Stahl	10	45
