Einstellbares Friktionsgelenk B40L für Systemarm (Set)
Regulärer Preis:
0,00 €
Teil-Nr.:
061FFZ40LN10
Liefereinheit:
1 Set
Produktinformationen "Einstellbares Friktionsgelenk B40L für Systemarm (Set)"
Farbe:
Gehäuse: alufarbig
Abdeckring: grau ≈ RAL 7042
Abdeckkappen: grau ≈ RAL 7042
Nutfixierungsplatten: alufarbig
Lieferländer:
weltweit
Beschreibung:
Verbindungsgelenk mit Friktion zum Bau von Systemarmen unter Verwendung von Profilststücken; 360° drehbar, Friktion ist über Klemmschraube (oder optionalem Klemmhebel) stufenlos einstellbar;
Anschluss-Seite kann längs oder quer auf die Profilnut geschraubt werden, Friktionsachse ist damit rechtwinkelig zum Profil positioniert;
Friktionsgelenk-Seite kann längs, quer oder stirnseitig am Profil angebracht werden; bei der stirnseitigen Anwendung muss an der Kernbohrung ein Gewinde M8 vorhanden sein (mind. 15 mm tief)
Material:
Gehäuse: Aluminiumdruckguss
Abdeckring: Kunststoff
Einsätze: Stahl
Friktionswelle: Stahl
Abdeckkappen: Kunststoff
Schrauben: Stahl
Scheiben: Stahl
Nutfixierungsplatten: Aluminiumdruckguss
Nutensteine: Stahl
Set:
1 Friktionsgelenk
2 Abdeckkappen
2 Schrauben DIN EN ISO 4762 (DIN 912) - M8 x 45 (für Nutenstein)
2 Schrauben DIN EN ISO 4762 (DIN 912) - M8 x 50 (für Kernloch)
2 Schrauben DIN EN ISO 4762 (DIN 912) - M8 x 35 (für Klemmung)
2 Scheiben 8-FSt
2 Nutfixierungsplatten
2 Nutensteine - Nut 10 - M8
Oberfläche:
Gehäuse: pulverbeschichtet
Nutfixierungsplatten: pulverbeschichtet
Schrauben: verzinkt
Scheiben: verzinkt
Nutensteine: verzinkt
Hinweis:
Schneidbuchse zur Reduzierung des Kernlochs Ø10,2 mm auf Gewindegröße M8 siehe 09308801
Hinweis 2:
passender Klemmhebel für einstellbares Friktionsgelenk siehe 041LL065K91M840M1-
Gehäuse: alufarbig
Abdeckring: grau ≈ RAL 7042
Abdeckkappen: grau ≈ RAL 7042
Nutfixierungsplatten: alufarbig
Lieferländer:
weltweit
Beschreibung:
Verbindungsgelenk mit Friktion zum Bau von Systemarmen unter Verwendung von Profilststücken; 360° drehbar, Friktion ist über Klemmschraube (oder optionalem Klemmhebel) stufenlos einstellbar;
Anschluss-Seite kann längs oder quer auf die Profilnut geschraubt werden, Friktionsachse ist damit rechtwinkelig zum Profil positioniert;
Friktionsgelenk-Seite kann längs, quer oder stirnseitig am Profil angebracht werden; bei der stirnseitigen Anwendung muss an der Kernbohrung ein Gewinde M8 vorhanden sein (mind. 15 mm tief)
Material:
Gehäuse: Aluminiumdruckguss
Abdeckring: Kunststoff
Einsätze: Stahl
Friktionswelle: Stahl
Abdeckkappen: Kunststoff
Schrauben: Stahl
Scheiben: Stahl
Nutfixierungsplatten: Aluminiumdruckguss
Nutensteine: Stahl
Set:
1 Friktionsgelenk
2 Abdeckkappen
2 Schrauben DIN EN ISO 4762 (DIN 912) - M8 x 45 (für Nutenstein)
2 Schrauben DIN EN ISO 4762 (DIN 912) - M8 x 50 (für Kernloch)
2 Schrauben DIN EN ISO 4762 (DIN 912) - M8 x 35 (für Klemmung)
2 Scheiben 8-FSt
2 Nutfixierungsplatten
2 Nutensteine - Nut 10 - M8
Oberfläche:
Gehäuse: pulverbeschichtet
Nutfixierungsplatten: pulverbeschichtet
Schrauben: verzinkt
Scheiben: verzinkt
Nutensteine: verzinkt
Hinweis:
Schneidbuchse zur Reduzierung des Kernlochs Ø10,2 mm auf Gewindegröße M8 siehe 09308801
Hinweis 2:
passender Klemmhebel für einstellbares Friktionsgelenk siehe 041LL065K91M840M1-

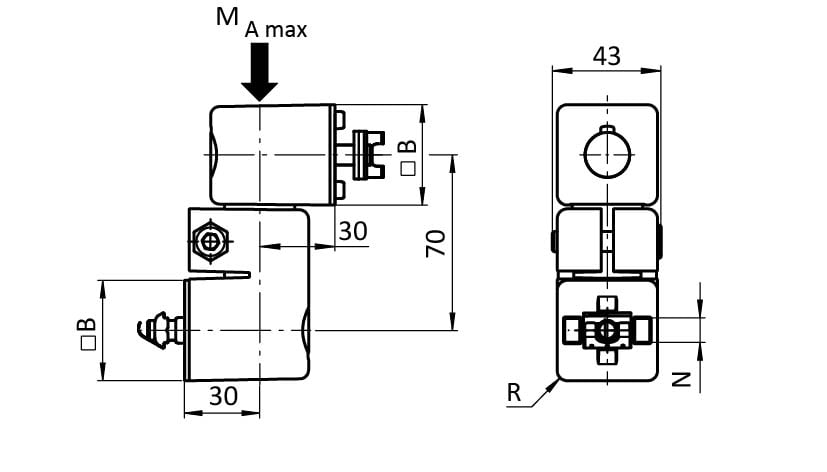

| Modell: | Rastermaß 40 mm |
|---|---|
| Liefereinheit: | 1 Set |
| Zolltarifnummer Ausfuhr: | 73269098 |
| Gewicht (g): | 879.0 |
| ECLASS 6.0: | 23360301 |
| ECLASS 7.0: | 23360301 |
| ECLASS 8.0: | 23360301 |
| ECLASS 9.0: | 23360301 |
| ECLASS 10.0: | 23360301 |
| ECLASS 11.0: | 23360301 |
| ECLASS 12.0: | 23360301 |
| ECLASS 13.0: | 23360301 |
| ERP-Nummer: | 150773 |
| Zolltarifnummer: | 76169990990 |
