Friktionsgelenk B40L für Systemarm (Set)
Regulärer Preis:
0,00 €
Teil-Nr.:
061FGS40LN10
Liefereinheit:
1 Stück
Beschreibung:

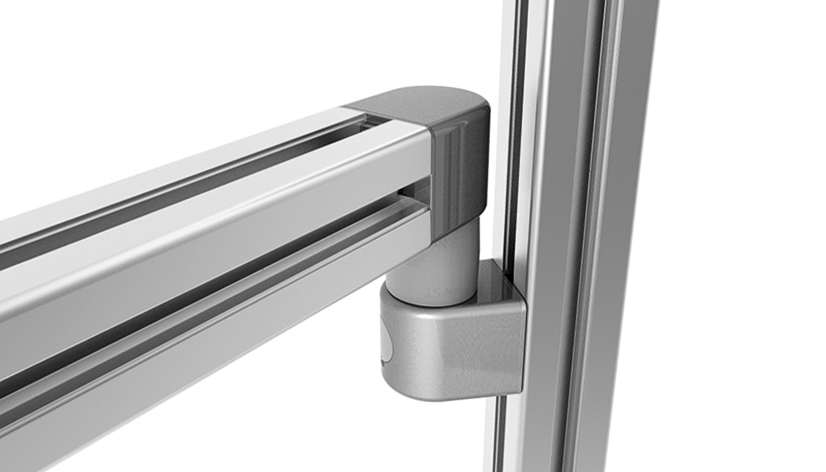

Verbindungsgelenk mit Friktion zum Bau von Systemarmen unter Verwendung von Profilststücken; 360° drehbar;
Friktionsgelenk kann längs, quer oder stirnseitig am Profil angebracht werden; bei der stirnseitigen Anwendung muss an der Kernbohrung ein Gewinde M8 vorhanden sein (mind. 15 mm tief)
Verbindungsgelenk mit Friktion zum Bau von Systemarmen unter Verwendung von Profilststücken; 360° drehbar;
Friktionsgelenk kann längs, quer oder stirnseitig am Profil angebracht werden; bei der stirnseitigen Anwendung muss an der Kernbohrung ein Gewinde M8 vorhanden sein (mind. 15 mm tief)
Material:
Gehäuse: Aluminiumdruckguss
Abdeckring: Kunststoff
Einsätze: Stahl
Friktionswelle: Stahl
Abdeckkappen: Kunststoff
Schrauben: Stahl
Scheiben: Stahl
Nutfixierungsplatten: Aluminiumdruckguss
Nutensteine: Stahl
Oberfläche:
Gehäuse: pulverbeschichtet
Nutfixierungsplatten: pulverbeschichtet
Schrauben: verzinkt
Scheiben: verzinkt
Nutensteine: verzinkt
Farbe:
Gehäuse: alufarbig
Abdeckring: grau ≈ RAL 7042
Abdeckkappen: grau ≈ RAL 7042
Nutfixierungsplatten: alufarbig

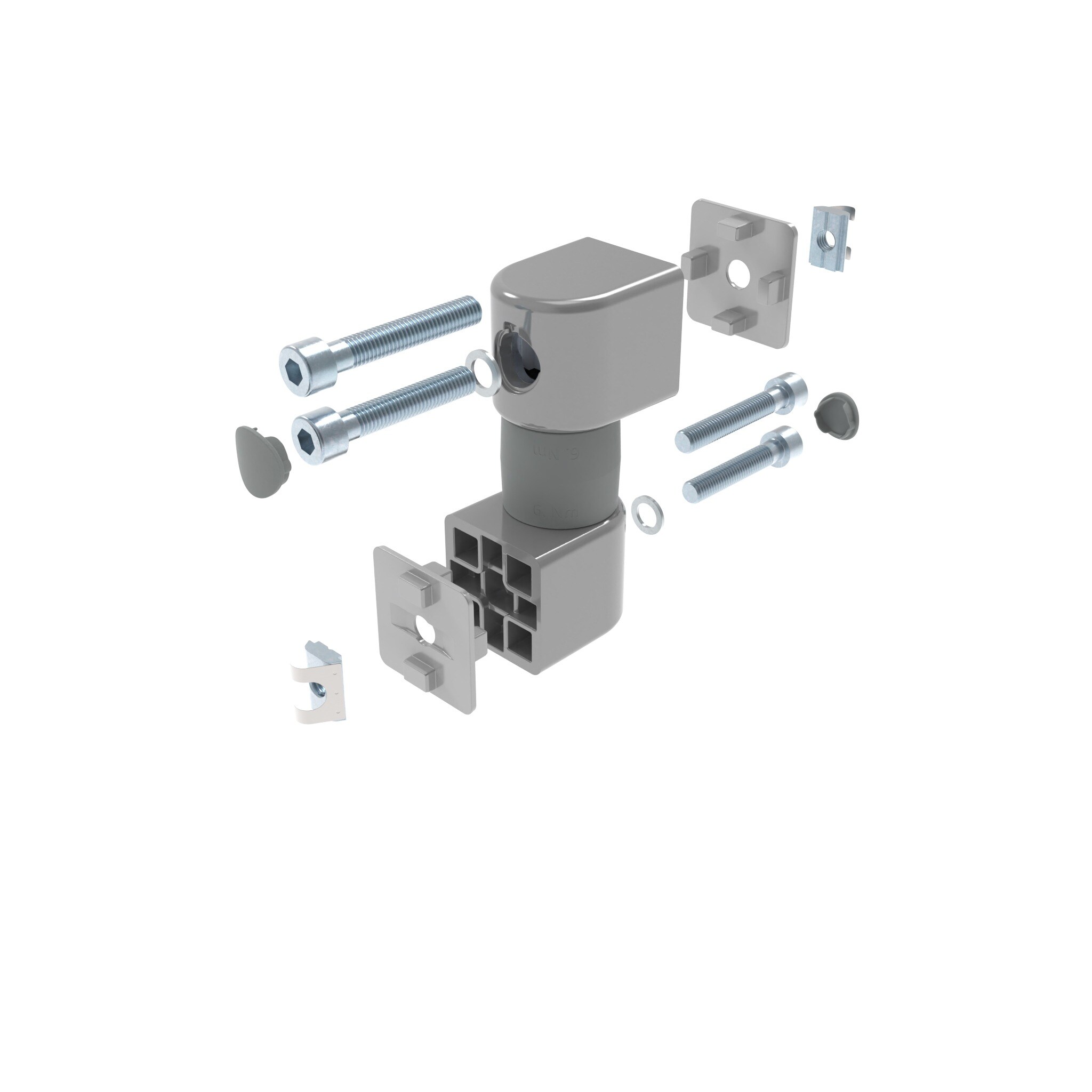

Set:
1 Friktionsgelenk
2 Abdeckkappen
2 Schrauben DIN EN ISO 4762 (DIN 912) - M8 x 45 (für Nutenstein)
2 Schrauben DIN EN ISO 4762 (DIN 912) - M8 x 50 (für Kernloch)
2 Scheiben 8-FSt
2 Nutfixierungsplatten
2 Nutensteine - Nut 10 - M8
Hinweis:
Schneidbuchse zur Reduzierung des Kernlochs Ø10,2 mm auf Gewindegröße M8 siehe 09308801
Lieferländer:
weltweit
Gehäuse: Aluminiumdruckguss
Abdeckring: Kunststoff
Einsätze: Stahl
Friktionswelle: Stahl
Abdeckkappen: Kunststoff
Schrauben: Stahl
Scheiben: Stahl
Nutfixierungsplatten: Aluminiumdruckguss
Nutensteine: Stahl
Oberfläche:
Gehäuse: pulverbeschichtet
Nutfixierungsplatten: pulverbeschichtet
Schrauben: verzinkt
Scheiben: verzinkt
Nutensteine: verzinkt
Farbe:
Gehäuse: alufarbig
Abdeckring: grau ≈ RAL 7042
Abdeckkappen: grau ≈ RAL 7042
Nutfixierungsplatten: alufarbig
Set:
1 Friktionsgelenk
2 Abdeckkappen
2 Schrauben DIN EN ISO 4762 (DIN 912) - M8 x 45 (für Nutenstein)
2 Schrauben DIN EN ISO 4762 (DIN 912) - M8 x 50 (für Kernloch)
2 Scheiben 8-FSt
2 Nutfixierungsplatten
2 Nutensteine - Nut 10 - M8
Hinweis:
Schneidbuchse zur Reduzierung des Kernlochs Ø10,2 mm auf Gewindegröße M8 siehe 09308801
Lieferländer:
weltweit
| Liefereinheit: | 1 Stück |
|---|---|

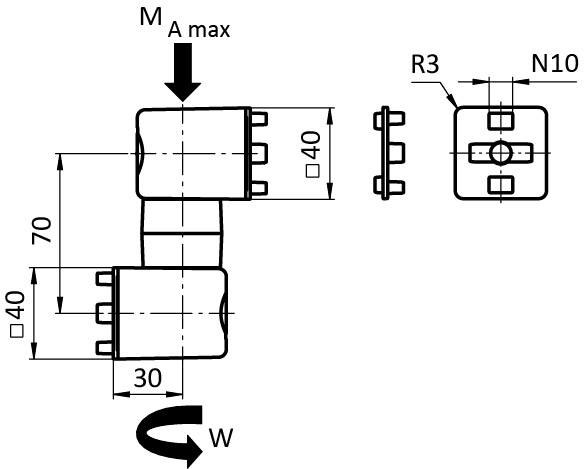

| Modell: | Rastermaß 40 mm |
| Gewicht (g): | 777.0 |
| ERP-Nummer: | 146177 |
Produktportraits
Klassifizierung
- ECLASS 6.0
- 23360301
- ECLASS 7.0
- 23360301
- ECLASS 8.0
- 23360301
- ECLASS 9.0
- 23360301
- ECLASS 10.0
- 23360301
- ECLASS 11.0
- 23360301
- ECLASS 12.0
- 23360301
- ECLASS 13.0
- 23360301
- Zolltarifnummer
- 76169990990
- Zolltarifnummer Ausfuhr
- 73269098
Zertifikate
