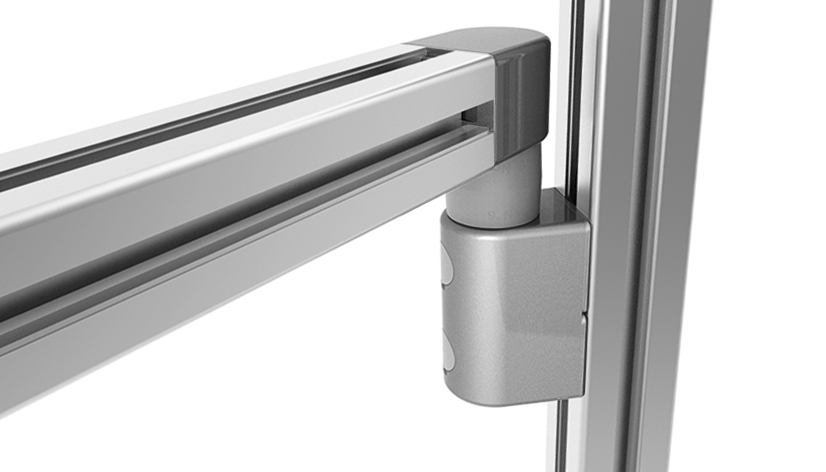

Friktionsgelenk B80L für Systemarm (Set)

Produktinformationen "Friktionsgelenk B80L für Systemarm (Set)"

Farbe:
Gehäuse: alufarbig
Abdeckring: grau ≈ RAL 7042
Abdeckkappen: grau ≈ RAL 7042
Nutfixierungsplatten: alufarbig

Lieferländer:
weltweit

Beschreibung:
Verbindungsgelenk mit Friktion zum Bau von Systemarmen unter Verwendung von Profilststücken; 360° drehbar;
Friktionsgelenk kann längs, quer oder stirnseitig am Profil angebracht werden; bei der stirnseitigen Anwendung muss an der Kernbohrung ein Gewinde M8 vorhanden sein (mind. 15 mm tief)

Material:
Gehäuse: Aluminiumdruckguss
Abdeckring: Kunststoff
Einsätze: Stahl
Friktionswelle: Stahl
Abdeckkappen: Kunststoff
Schrauben: Stahl
Scheiben: Stahl
Nutfixierungsplatten: Aluminiumdruckguss
Nutensteine: Stahl

Set:
1 Friktionsgelenk
3 Abdeckkappen
3 Montageschrauben DIN EN ISO 4762 (DIN 912) - M8 x 45
3 Montageschrauben DIN EN ISO 4762 (DIN 912) - M8 x 50
3 Scheiben 8-FSt
3 Nutfixierungsplatten
3 Nutensteine - Nut 10 - M8

Oberfläche:
Gehäuse: pulverbeschichtet
Nutfixierungsplatten: pulverbeschichtet
Schrauben: verzinkt
Scheiben: verzinkt
Nutensteine: verzinkt

Hinweis:
Schneidbuchse zur Reduzierung des Kernlochs Ø10,2 mm auf Gewindegröße M8 siehe 09308801

Zolltarifnummer:
76169990990
Gewicht (g): 1068.0
(ECLASS 6.0): 23360301
(ECLASS 7.0): 23360301
(ECLASS 8.0): 23360301
(ECLASS 9.0): 23360301
(ECLASS 10.0): 23360301
(ECLASS 11.0): 23360301
(ECLASS 12.0): 23360301
(ECLASS 13.0): 23360301
Liefereinheit: 1 Set
Modell: Rastermaß 40 mm

Varianten

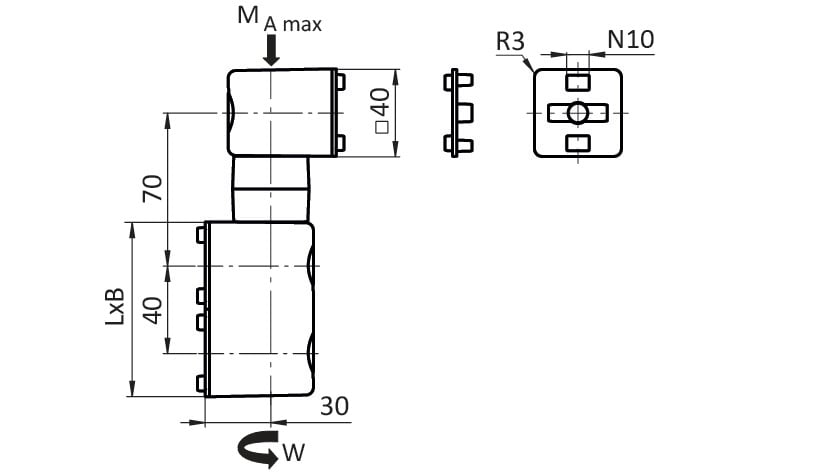

Produkt ID B (mm) L x B (mm) R (mm) W (Nm) MAmax (Nm) Nut N (mm) Profil
061FGB80LN10 40 80 x 40 3.0 12.0 70.0 10 B
061FGL80LN10 40 80 x 40 3.0 15.0 70.0 10 B
061FGM80LN10 40 80 x 40 3.0 9.0 70.0 10 B
061FGN80LN10 40 80 x 40 3.0 3.0 70.0 10 B
061FGS80LN10 40 80 x 40 3.0 6.0 70.0 10 B
061FGZ80LN10 40 80 x 40 3.0 0.5 70.0 10 B
