Friktionsgelenk I40L für Systemarm (Set)

Beschreibung:
Verbindungsgelenk mit Friktion zum Bau von Systemarmen unter Verwendung von Profilststücken; 360° drehbar;
Friktionsgelenk kann längs, quer oder stirnseitig am Profil angebracht werden; bei der stirnseitigen Anwendung muss an der Kernbohrung ein Gewinde M8 vorhanden sein (mind. 15 mm tief)

Material:
Gehäuse: Aluminiumdruckguss
Abdeckring: Kunststoff
Einsätze: Stahl
Friktionswelle: Stahl
Abdeckkappen: Kunststoff
Schrauben: Stahl
Scheiben: Stahl
Nutfixierungsplatten: Aluminiumdruckguss
Nutensteine: Stahl

Oberfläche:
Gehäuse: pulverbeschichtet
Nutfixierungsplatten: pulverbeschichtet
Schrauben: verzinkt
Scheiben: verzinkt
Nutensteine: verzinkt

Farbe:
Gehäuse: alufarbig
Abdeckring: grau ≈ RAL 7042
Abdeckkappen: grau ≈ RAL 7042
Nutfixierungsplatten: alufarbig

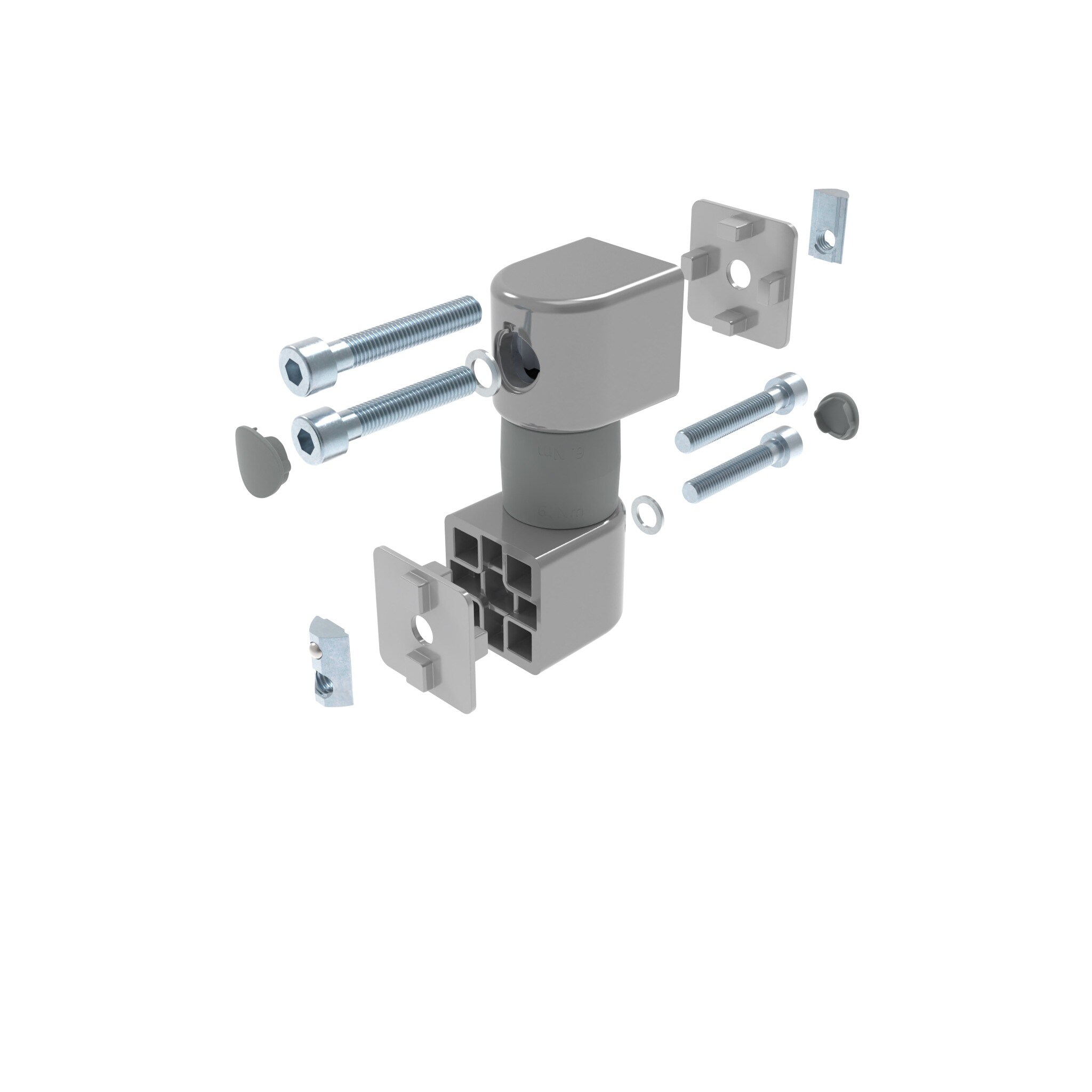

Set:
1 Friktionsgelenk
2 Abdeckkappen
2 Schrauben DIN EN ISO 4762 (DIN 912) - M8 x 45 (für Nutenstein)
2 Schrauben DIN EN ISO 4762 (DIN 912) - M8 x 50 (für Kernloch)
2 Scheiben 8-FSt
2 Nutfixierungsplatten
2 Nutensteine - Nut 8 - M8

Lieferländer:
weltweit

Liefereinheit:	1 Stück
Modell:	Rastermaß 40 mm
Gewicht (g):	785.0
ERP-Nummer:	144362

Varianten

Teil-Nr.	Profil	B (mm)	Nut N (mm)	R (mm)	MAmax (Nm)	W (Nm)
061FGZ40LN08	I	40	8	4.0	45.0	0.5
061FGN40LN08	I	40	8	4.0	45.0	3.0
061FGS40LN08	I	40	8	4.0	45.0	6.0
061FGM40LN08	I	40	8	4.0	45.0	9.0
061FGB40LN08	I	40	8	4.0	45.0	12.0
061FGL40LN08	I	40	8	4.0	45.0	15.0
