Friktionsgelenk M90H für Systemarm (Set)

Beschreibung:
Verbindungsgelenk mit Friktion zum Bau von Systemarmen unter Verwendung von Profilststücken; 360° drehbar;
Friktionsgelenk kann längs, quer oder stirnseitig am Profil angebracht werden; bei der stirnseitigen Anwendung muss an der Kernbohrung ein Gewinde M8 vorhanden sein (mind. 15 mm tief)

Material:
Gehäuse: Aluminiumdruckguss
Abdeckring: Kunststoff
Einsätze: Stahl
Friktionswelle: Stahl
Abdeckkappen: Kunststoff
Schrauben: Stahl
Scheiben: Stahl
Nutfixierungsplatten: Aluminiumdruckguss
Nutensteine: Stahl

Oberfläche:
Gehäuse: pulverbeschichtet
Nutfixierungsplatten: pulverbeschichtet
Schrauben: verzinkt
Scheiben: verzinkt
Nutensteine: verzinkt

Farbe:
Gehäuse: alufarbig
Abdeckring: grau ≈ RAL 7042
Abdeckkappen: grau ≈ RAL 7042
Nutfixierungsplatten: alufarbig

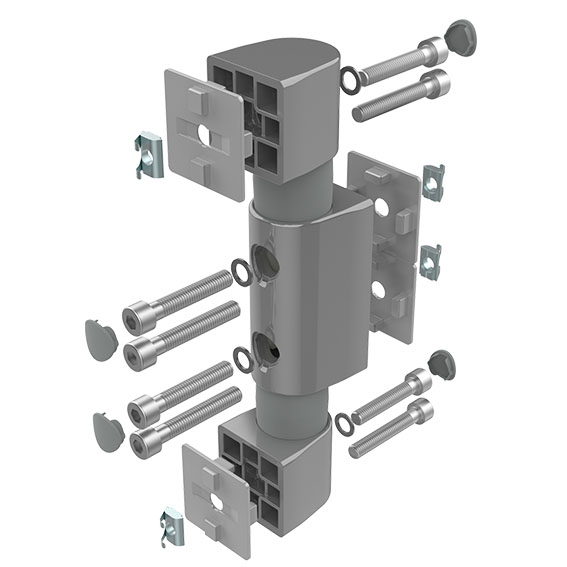

Set:
1 Friktionsgelenk
4 Abdeckkappen
4 Schrauben DIN EN ISO 4762 (DIN 912) - M8 x 45 (für Nutenstein)
4 Schrauben DIN EN ISO 4762 (DIN 912) - M8 x 50 (für Kernloch)
4 Scheiben 8-FSt
4 Nutfixierungsplatten
4 Nutensteine - Nut 8 - M8

Lieferländer:
weltweit

Liefereinheit:	1 Stück
Modell:	Rastermaß 45 mm
Gewicht (g):	1646.6
ERP-Nummer:	147203

Varianten

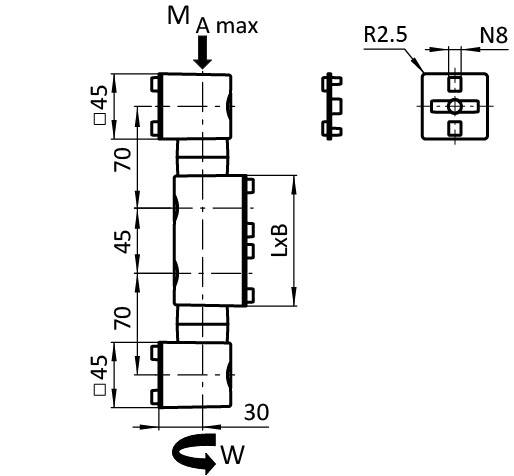

Teil-Nr.	B (mm)	Nut N (mm)	R (mm)	MAmax (Nm)	W (Nm)	L x B (mm)
061FGZ90HN08	45	8	2.5	200.0	2x 0.5	90 x 45
061FGN90HN08	45	8	2.5	200.0	2x 3.0	90 x 45
061FGS90HN08	45	8	2.5	200.0	2x 6.0	90 x 45
061FGM90HN08	45	8	2.5	200.0	2x 9.0	90 x 45
061FGB90HN08	45	8	2.5	200.0	2x 12.0	90 x 45
061FGL90HN08	45	8	2.5	200.0	2x 15.0	90 x 45
