Gelenk 25 x 51 - 1" x 2" mit Klemmhebel

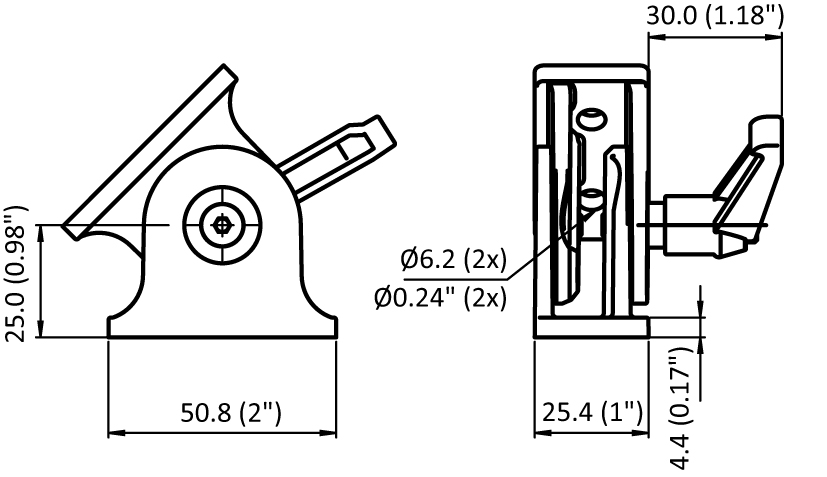

Gelenk 25 x 51 - 1" x 2" mit Klemmhebel – technische Zeichnung

Gelenk 25 x 51 - 1" x 2" mit Klemmhebel – Anwendungsbeispiel

Gelenk 25 x 51 - 1" x 2" mit Klemmhebel – Montagegrafik

0,00 €

Öffnungswinkel

156°

Teil-Nr.: 093GAF2551A

Liefereinheit: 10 Stück

Beschreibung:
zur Verbindung von zwei Profilen oder Flächenelementen, in beliebigen Winkeln fixierbar; mittels der Schrauben und des KIPP-Klemmhebels kann der Reibungswiderstand des Gelenkes stufenlos reguliert, bzw. das Gelenk in einer definierten Position fixiert werden

Material:
Gelenk: Aluminiumdruckguss
KIPP-Klemmhebel: Kunststoff PA, glasfaserverstärkt

Oberfläche:
pulverbeschichtet

Farbe:
alufarbig

Extras:
weitere Oberflächen, weitere Farben auf Anfrage

Lieferländer:
weltweit
