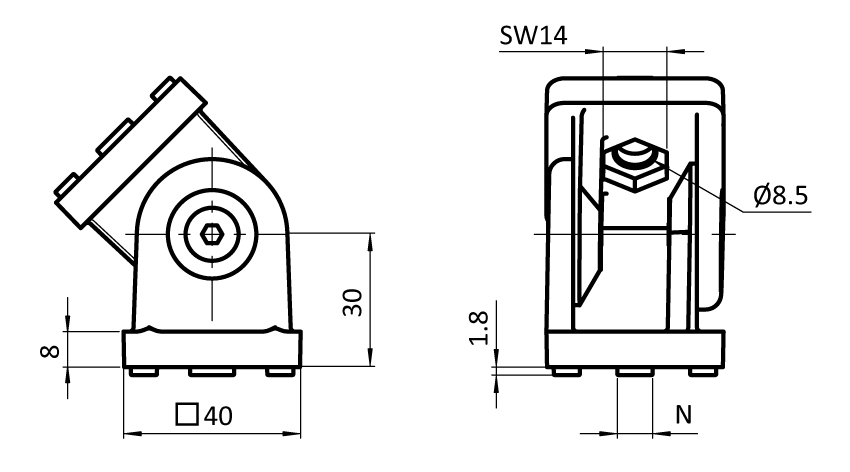

Gelenk 40

0,00 €

Nut N (mm)

- / 8 / 10

Öffnungswinkel

192°

Teil-Nr.: 093G40AN

Liefereinheit: 10 Stück

Beschreibung:

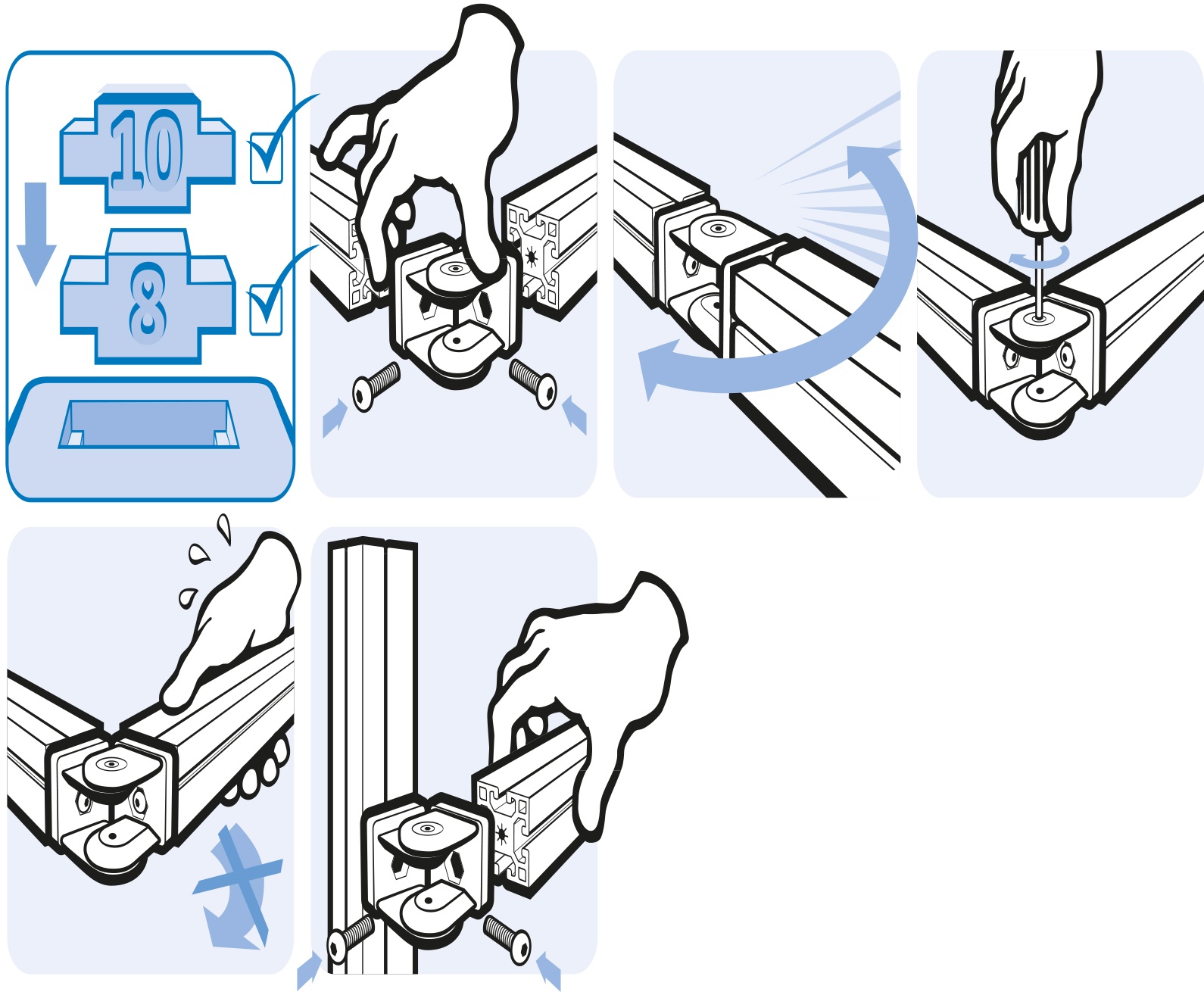

zur beweglichen Verbindung von zwei Profilen oder Flächenelementen, mit separaten Nutfixierungen für Nut 8 und Nut 10; mittels der Schrauben kann der Reibungswiderstand des Gelenkes stufenlos reguliert, bzw. das Gelenk in einer definierten Position fixiert werden

Material:
Zinkdruckguss

Oberfläche:
pulverbeschichtet

Farbe:
alufarbig

Hinweis:
Schneidbuchse zur Reduzierung des Kernlochs Ø10,2 mm auf Gewindegröße M8 siehe 09308801

Extras:
weitere Oberflächen, weitere Farben auf Anfrage

Lieferländer:
weltweit

Liefereinheit:	10 Stück
Modell:	mit einstellbarer Friktion, Zinkdruckguss
Gewicht (g):	305.0
ERP-Nummer:	100630

Varianten

Teil-Nr.	Nut N (mm)	Öffnungswinkel	CAD
093G40AN	- / 8 / 10	192°

Klassifizierung

ECLASS 6.0: 23360301
ECLASS 7.0: 23360301
ECLASS 8.0: 23360301
ECLASS 9.0: 23360301
ECLASS 10.0: 23360301
ECLASS 11.0: 23360301
ECLASS 12.0: 23360301
ECLASS 13.0: 23360301
Zolltarifnummer: 79070000900
Zolltarifnummer Ausfuhr: 79070000

Zertifikate

Tags

Profiltyp	Profiltyp B, Profiltyp I
Nutgröße	Nutgröße 8, Nutgröße 10
Rastermaß	Rastermaß 40
Profilform	T-Nutprofile
Anwendungsbereich	Maschinen- und Anlagenbau
