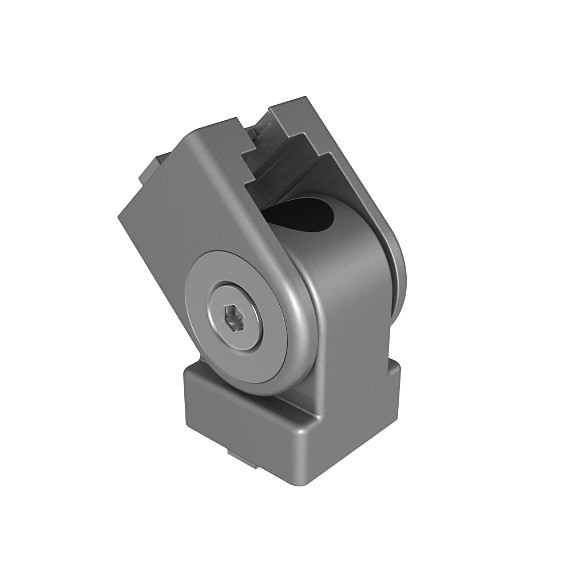

Gelenk B 20

Produktinformationen "Gelenk B 20"

Farbe:
alufarbig

Lieferländer:
weltweit

Beschreibung:

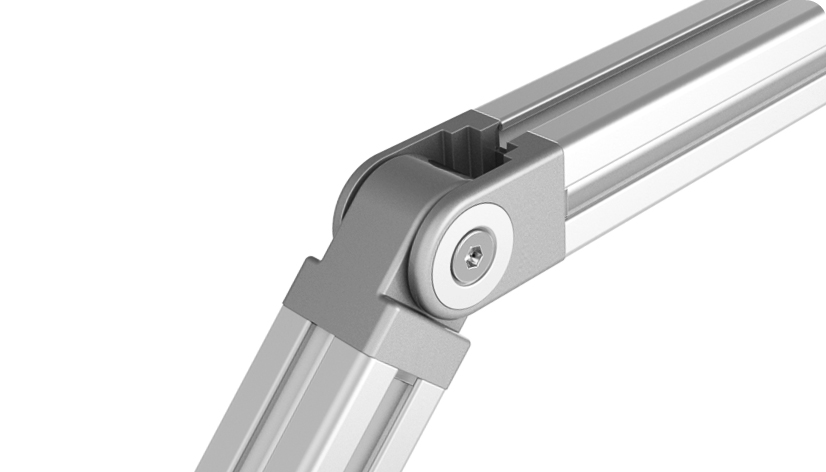

zur Verbindung von zwei Profilen oder Flächenelementen, in beliebigen Winkeln fixierbar, auch mit Führungsnasen für Nut 5 oder Nut 6; mittels der Schrauben kann der Reibungswiderstand des Gelenkes stufenlos reguliert, bzw. das Gelenk in einer definierten Position fixiert werden

Material:
Aluminiumdruckguss

Extras:
weitere Oberflächen, weitere Farben auf Anfrage

Oberfläche:
pulverbeschichtet

Hinweis:

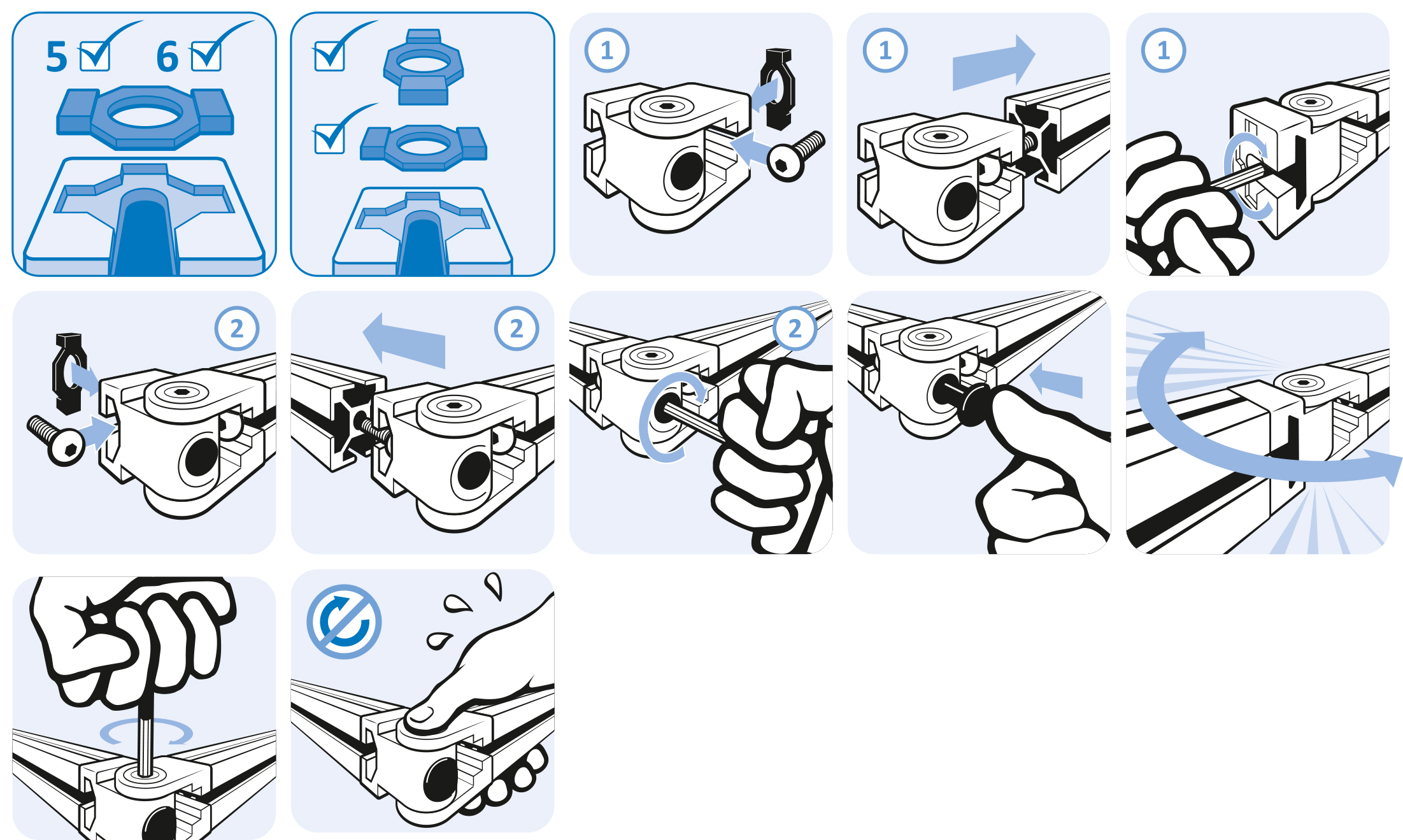

Schraube der Gelenkgabel muss zuerst in der geraden Position des Gelenkes durch die Bohrung im Lagerblock befestigt werden.

Zolltarifnummer:
76169910990
Gewicht (g): 33.0
(ECLASS 6.0): 23360301
(ECLASS 7.0): 23360301
(ECLASS 8.0): 23360301
(ECLASS 9.0): 23360301
(ECLASS 10.0): 23360301
(ECLASS 11.0): 23360301
(ECLASS 12.0): 23360301
(ECLASS 13.0): 23360301
Liefereinheit: 10 Stück
Modell: Lagerblock, mit einstellbarer Friktion, Aluminiumdruckguss

Varianten

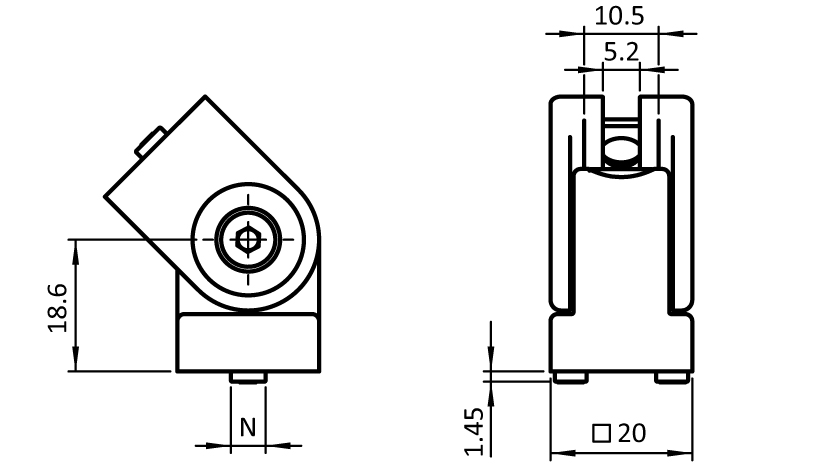

Produkt ID Öffnungswinkel Nut N (mm) Profil
093GAB20AN05 185° 5 I
093GAB20AN06 185° 6 B
