Gelenkstellfuß, PA / VA - Kugel 15

Produktinformationen "Gelenkstellfuß, PA / VA - Kugel 15"

Farbe:
Teller: schwarz

Lieferländer:
weltweit

Beschreibung:

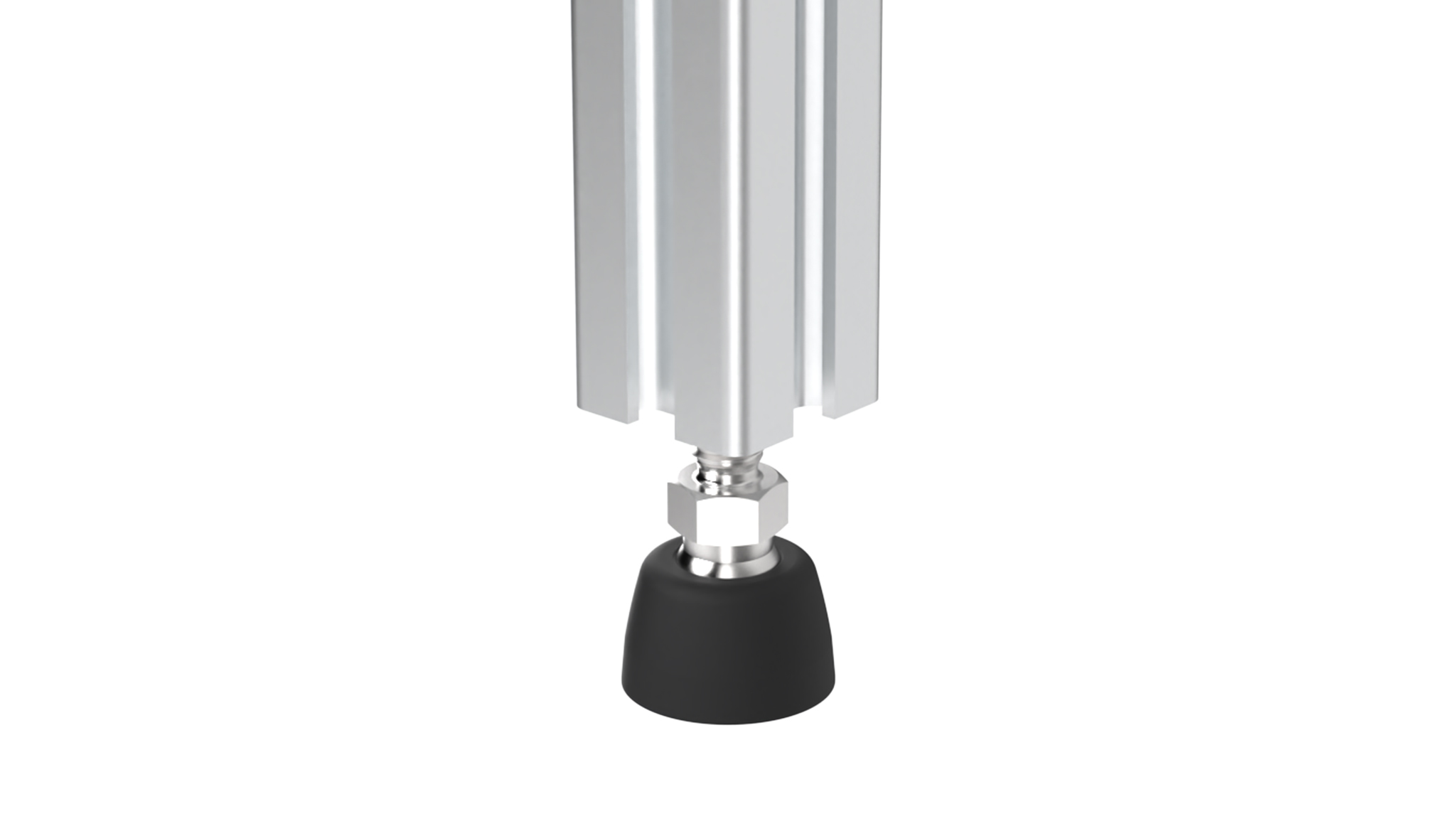

schwenkbarer, nivellierbarer Stellfuß zum Ausgleich von Bodenunebenheiten

Material:
Teller: Kunststoff PA, glaskugelverstärkt
Gewindestange: Edelstahl

Extras:
ESD elektrostatisch entladend, weitere Größen, weitere Farben, geklebte Anti-Slip-Platte auf Anfrage
weitere Längen und Größen auf Anfrage

Oberfläche:
Gewindestange: blank

Hinweis:
passende Mutter siehe 4DIN439BM5M f. und 4DIN934M5M f.,
passende Anti-Slip-Platte siehe 098DG30 f.

Zolltarifnummer:
73269098900
Gewicht (g): 425.0
Kugelgelenk: Schwenkbereich ±20°
Liefereinheit: 1 Stück
Modell: Kunststoff PA / Edelstahl, ohne Anschraubbohrungen

Varianten

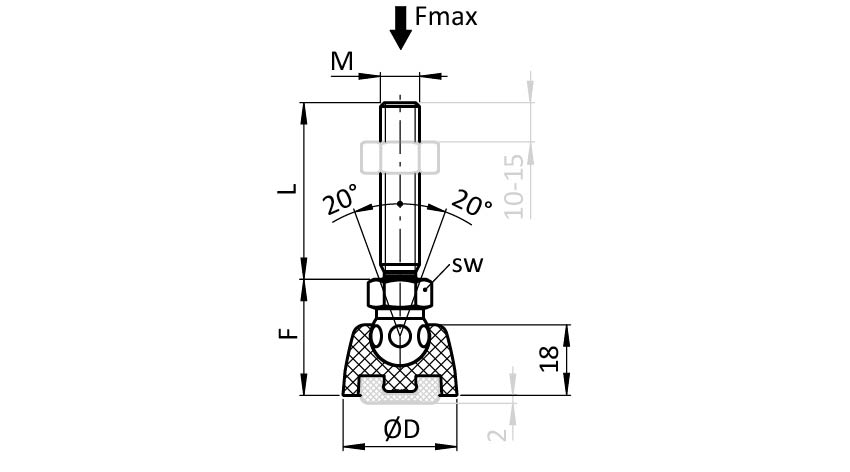

Produkt ID Ausführung Teller Fmax (N) D (mm) F (mm) M x L (mm) SW (mm)
9D030K10045E ohne Anti-Slip-Platte 30 4600 29 29.5 M10 x 45 14
9D040K10150E ohne Anti-Slip-Platte 40 4600 39 29.5 M10 x 150 14
9D050K12066E ohne Anti-Slip-Platte 50 7550 49 29.5 M12 x 66 14
9D100K16066E ohne Anti-Slip-Platte 100 8800 99 29.5 M16 x 66 17

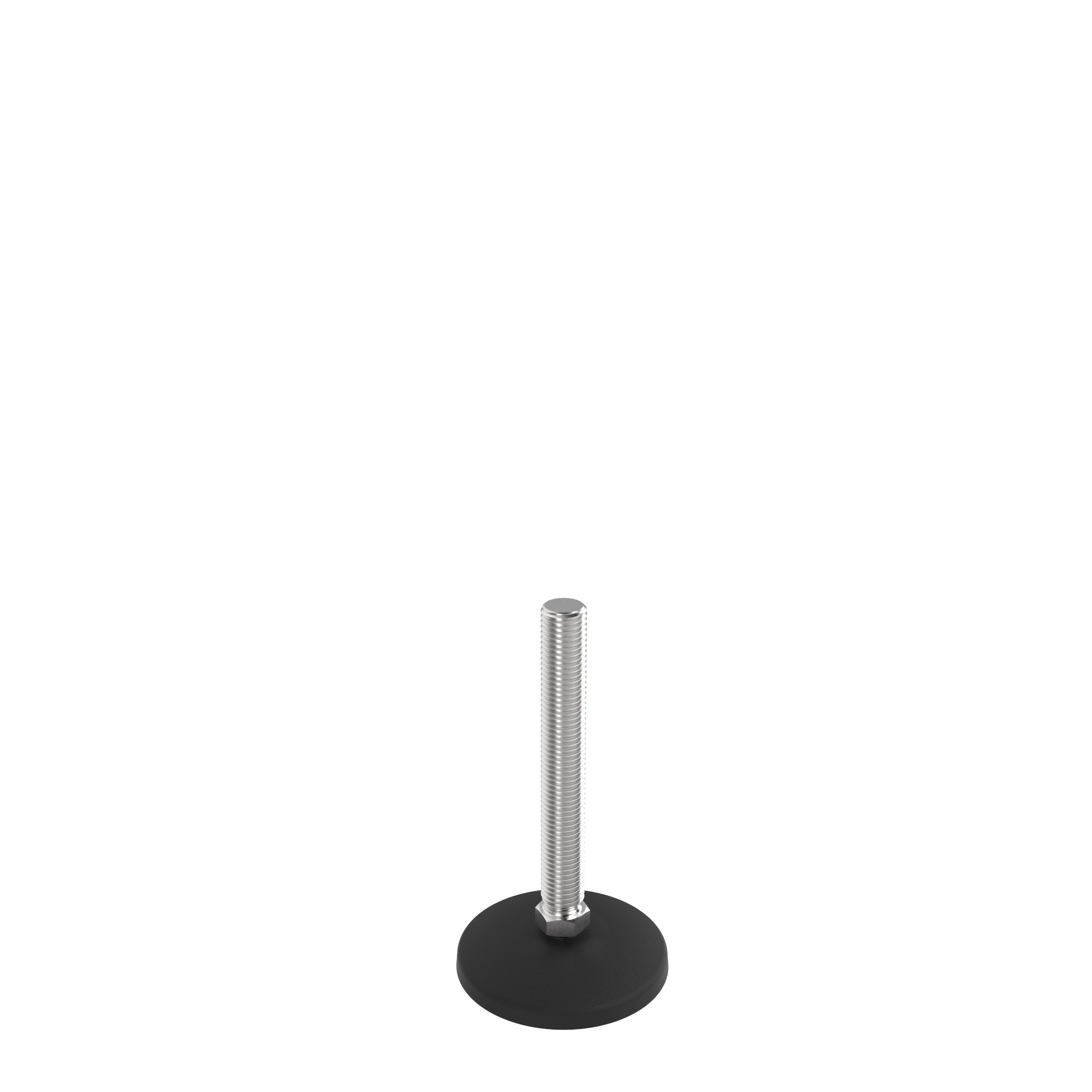

9D100K20150E ohne Anti-Slip-Platte 100 8800 99 32.5 M20 x 150 22
9D100K20200E ohne Anti-Slip-Platte 100 8800 99 32.5 M20 x 200 22
