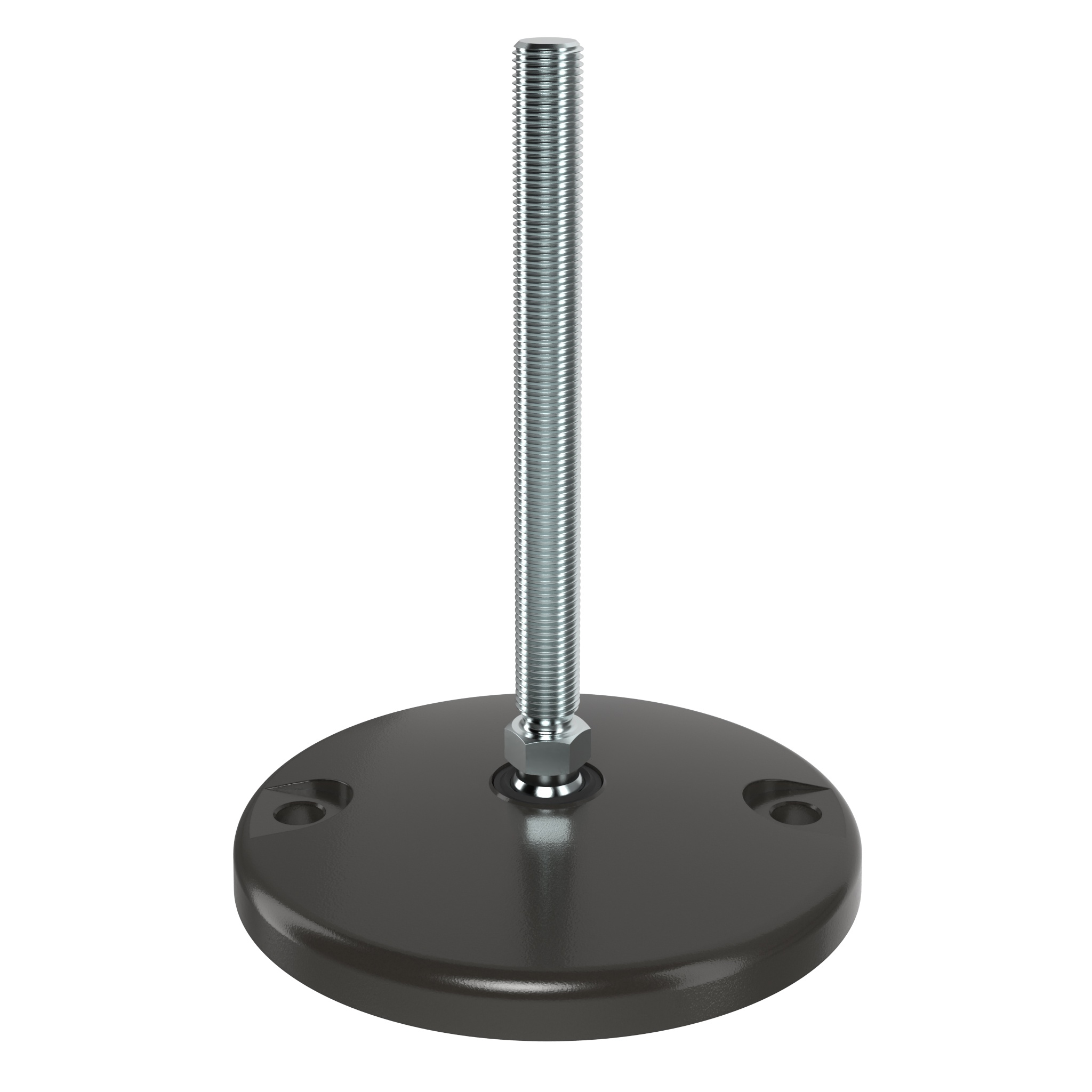

Gelenkstellfuß, ZN / ST - ASB - Kugel 15

Produktinformationen "Gelenkstellfuß, ZN / ST - ASB - Kugel 15"

Farbe:
Teller: schwarz

Lieferländer:
weltweit

Beschreibung:
schwenkbarer, nivellierbarer Stellfuß zur Befestigung am Boden

Material:
Teller: Zinkdruckguss
Gewindestange: Stahl

Extras:
ESD elektrostatisch entladend, weitere Größen, weitere Farben, geklebte Anti-Slip-Platte auf Anfrage
Edelstahl, weitere Längen und Größen auf Anfrage

Oberfläche:
Teller: pulverbeschichtet
Gewindestange: verzinkt

Hinweis:
passende Mutter siehe 4DIN439BM5M f. und 4DIN934M5M f.,
passende Anti-Slip-Platte siehe 098DG30 f.

Zolltarifnummer:
73269098900
Gewicht (g): 760.0
Kugelgelenk: Schwenkbereich ±20°
Liefereinheit: 1 Stück
Modell: Zinkdruckguss / Stahl, mit Anschraubbohrungen

Varianten

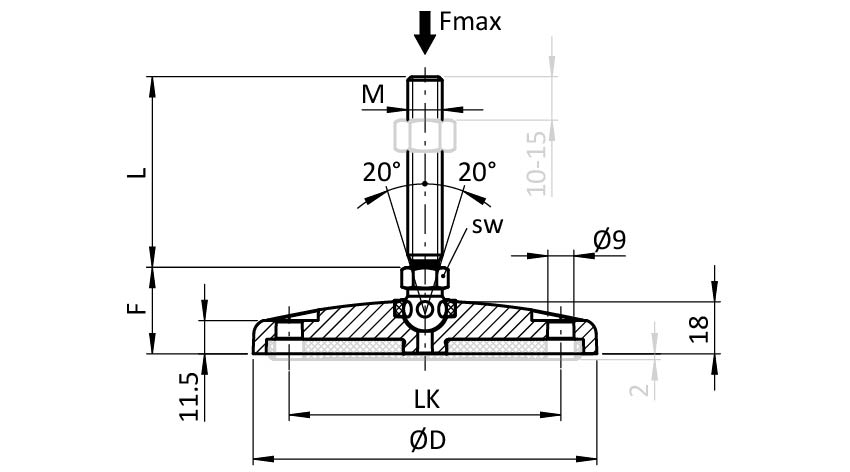

Produkt ID Ausführung Teller Fmax (N) LK (mm) D (mm) F (mm) M x L (mm) SW (mm)
9D120ZBS12125M ohne Anti-Slip-Platte 120 7550 94 119 29.5 M12 x 125 14

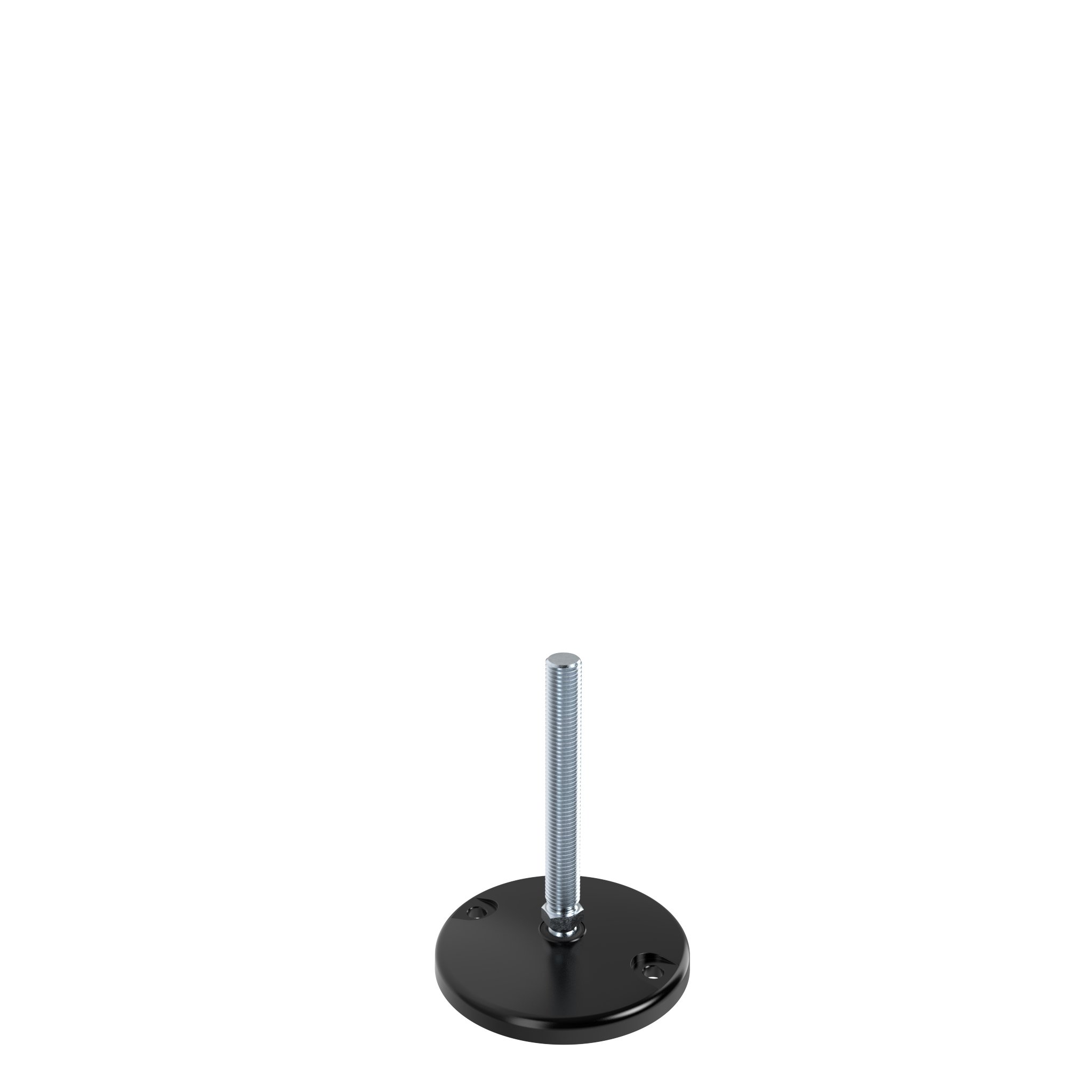

9D120ZBS16125M ohne Anti-Slip-Platte 120 14200 94 119 29.5 M16 x 125 17
