Gitterhalter (Set)

Produktinformationen "Gitterhalter (Set)"

Lieferländer:
weltweit

Beschreibung:

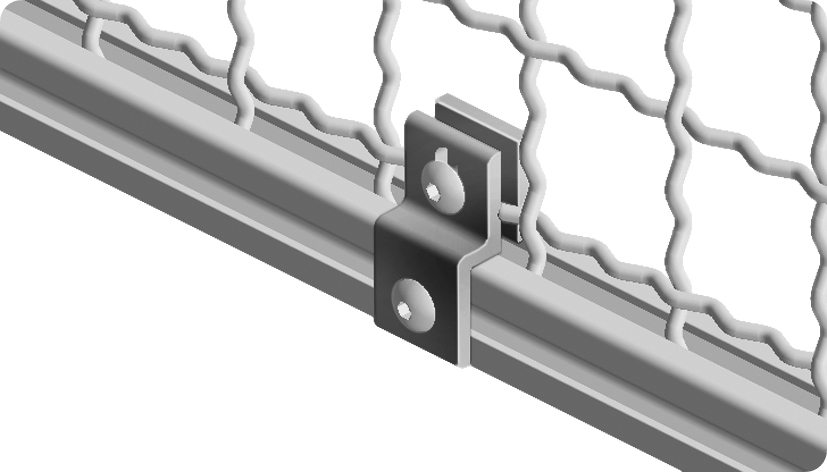

zur einfachen Befestigung von Flächenelementen an Aluminiumprofilen

Material:
Aluminium

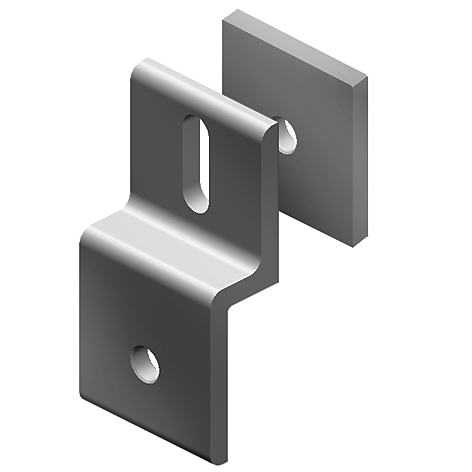

Set 1:
1 Gitterhalter,
1 Anschraubplatte

Oberfläche:
eloxiert
Liefereinheit: 10 Stück
Modell: Aluminium, mit Halteplatte
Gewicht (g): 41.4
ERP-Nummer: 136410

Globale Schlagwörter / Tags:

Profiltyp Profiltyp B, Profiltyp I
Rastermaß Rastermaß 30
Anwendungsbereich Intralogistik, Maschinen- und Anlagenbau

Varianten

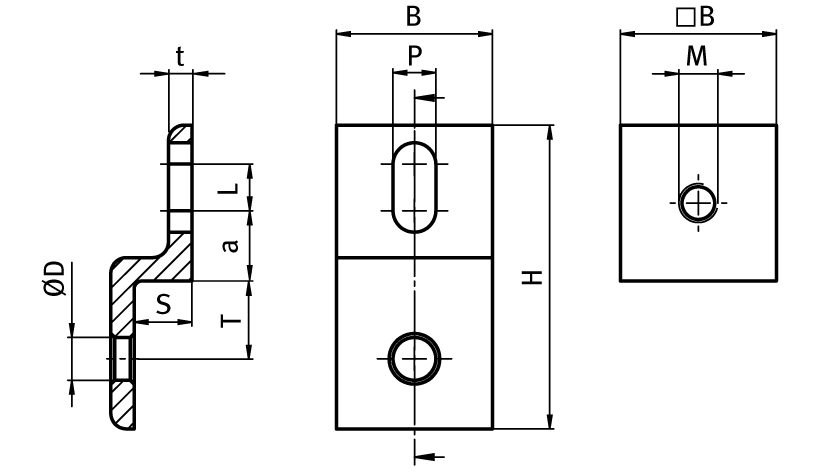

Teil-Nr. H (mm) B (mm) L (mm) M S (mm) Rastermaß (mm) t (mm) T (mm) a (mm) P/D (mm)
39.0 20.0 6.0 M5 7.4 20 3.0 10.0 9.0 5.5
68.0 30.0 10.0 M8 11.0 30 6.0 15.0 17.0 9.0
78.0 40.0 13.5 M8 16.0 40 6.0 20.0 17.5 9.0
88.0 45.0 18.0 M8 17.5 45 6.0 22.5 17.5 9.0

CAD-Downloads

Klassifizierung

ECLASS 6.0
23369290
ECLASS 7.0
23369290
ECLASS 8.0
23369290
ECLASS 9.0
23369290
ECLASS 10.0
23369290
ECLASS 11.0
23360492
ECLASS 12.0
23360492
ECLASS 13.0
23360492
Zolltarifnummer
76169990990
Zolltarifnummer Ausfuhr
76169990
