Lenkrollen-Ausleger I 40 x 80 (Set)

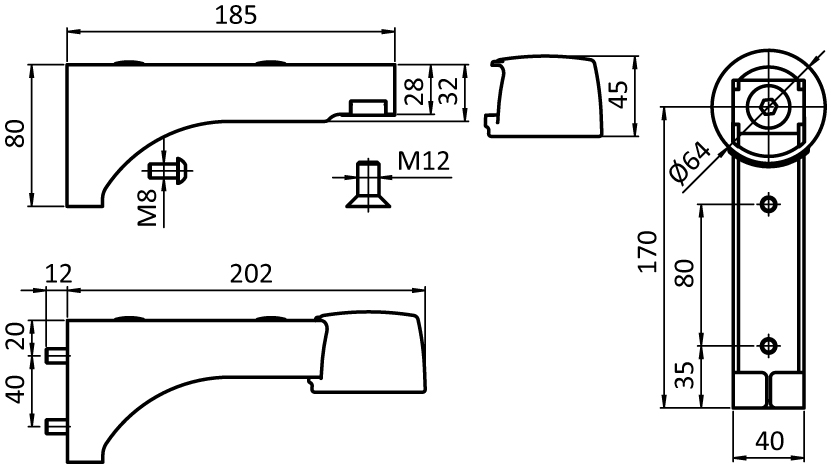

Lenkrollen-Ausleger I 40 x 80 (Set) – technische Zeichnung

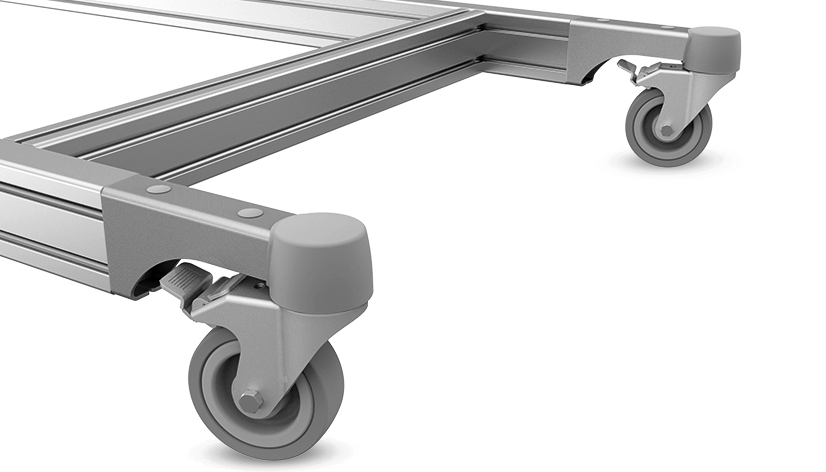

Lenkrollen-Ausleger I 40 x 80 (Set) – Anwendungsbeispiel

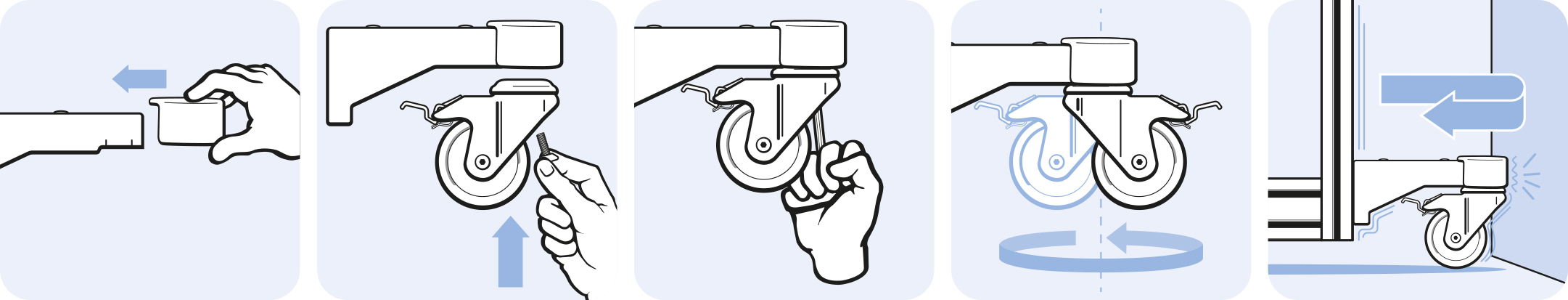

Lenkrollen-Ausleger I 40 x 80 (Set) – Montagegrafik

0,00 €

Profil

I

Teil-Nr.: 098SA170T4080S01

Liefereinheit: 10 Stück

Beschreibung:
zur Montage von 360° drehbaren Lenkrollen mit Rückenlochung - auch mit Doppelfeststeller;
höhere Kippsicherheit durch niedrigeren Schwerpunkt, inkl. seitlichem Stoßschutz;
Lenkrollen-Ausleger kann längs, quer oder stirnseitig am Profil angebracht werden; bei der stirnseitigen Anwendung muss an der Kernbohrung ein Gewinde M8 vorhanden sein (mind. 15 mm tief)

Material:
Ausleger: Stahl
Anschlagpuffer: Kunststoff TPE, ≈ 70 Shore A
Schrauben: Stahl
Abdeckkappen: Kunststoff

Oberfläche:
Ausleger: pulverbeschichtet
Schrauben: verzinkt

Farbe:
Ausleger: alufarbig
Anschlagpuffer: grau ≈ RAL 7042
Abdeckkappen: grau ≈ RAL 7042

Set:
1 Rollenausleger,
1 Anschlagpuffer,
2 Schrauben DIN EN ISO 7380 (DIN 34805) - M8 x 16,
1 Schraube DIN EN ISO 10642 (DIN 7991) - M10 x 25,
2 Abdeckkappen

Hinweis:
passende Lenkrollen D80, D100 oder D125 siehe 098S080xxx, 098S100xxx oder 098S125xxx

Extras:
weitere Oberflächen, weitere Farben auf Anfrage

Lieferländer:
weltweit
