Plattenhalter

Produktinformationen "Plattenhalter"

Lieferländer:
weltweit

Beschreibung:
zur einfachen Befestigung von Flächenelementen an Aluminiumprofilen

Material:
Aluminium

Oberfläche:
eloxiert

Liefereinheit:	10 Stück
Modell:	Aluminium
Gewicht (g):	10.0
ERP-Nummer:	120389

Globale Schlagwörter / Tags:

Profiltyp	Profiltyp B, Profiltyp I
Rastermaß	Rastermaß 20
Anwendungsbereich	Maschinen- und Anlagenbau

Varianten

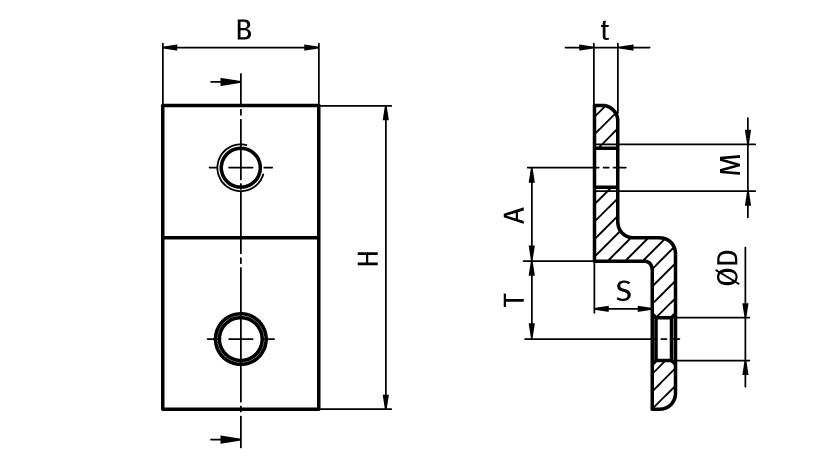

Teil-Nr.	H (mm)	A (mm)	B (mm)	M	S (mm)	Rastermaß (mm)	ØD (mm)	t (mm)	T (mm)
093P20N	39.0	12.0	20.0	M6	7.4	20	5.5	3.0	10.0
093P30N	68.0	23.0	30.0	M8	11.0	30	9.0	6.0	15.0
093P40N	78.0	24.0	40.0	M8	16.0	40	9.0	6.0	20.0
093P45N	88.0	26.5	45.0	M8	17.5	45	9.0	6.0	22.5

CAD-Downloads

Klassifizierung

ECLASS 6.0: 23369290
ECLASS 7.0: 23369290
ECLASS 8.0: 23369290
ECLASS 9.0: 23369290
ECLASS 10.0: 23369290
ECLASS 11.0: 23360492
ECLASS 12.0: 23360492
ECLASS 13.0: 23360492
Zolltarifnummer: 76169990990
Zolltarifnummer Ausfuhr: 76169990

Zertifikate

RoHS Certificate

REACH Certificate

POP Certificate

Conflict Minerals Certificate
