Plattenverbinder B AL
Produktnummer:
099EA40401012A
Produktinformationen "Plattenverbinder B AL"

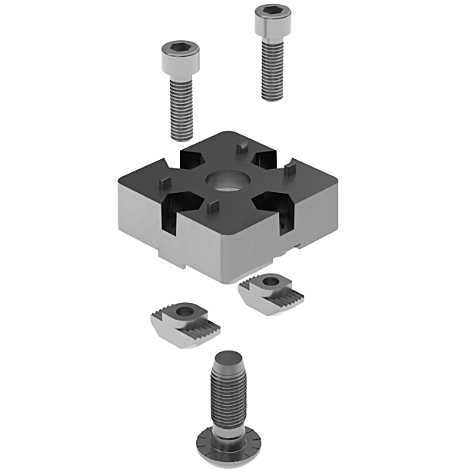

Montageset 1:
1 Schraube DIN 7984 - M8 x 30,
2 Schrauben DIN 7984 - M5 x 16,
2 Hammermuttern - Nut 8 - M5
Montageset 2:
1 selbstformende Schraube S12 x 30 - Innensechsrund T50,
2 Schrauben DIN 7984 - M6 x 20,
2 Hammermuttern - Nut 10 - M6
Farbe:
alufarbig
Lieferländer:
weltweit
Beschreibung:

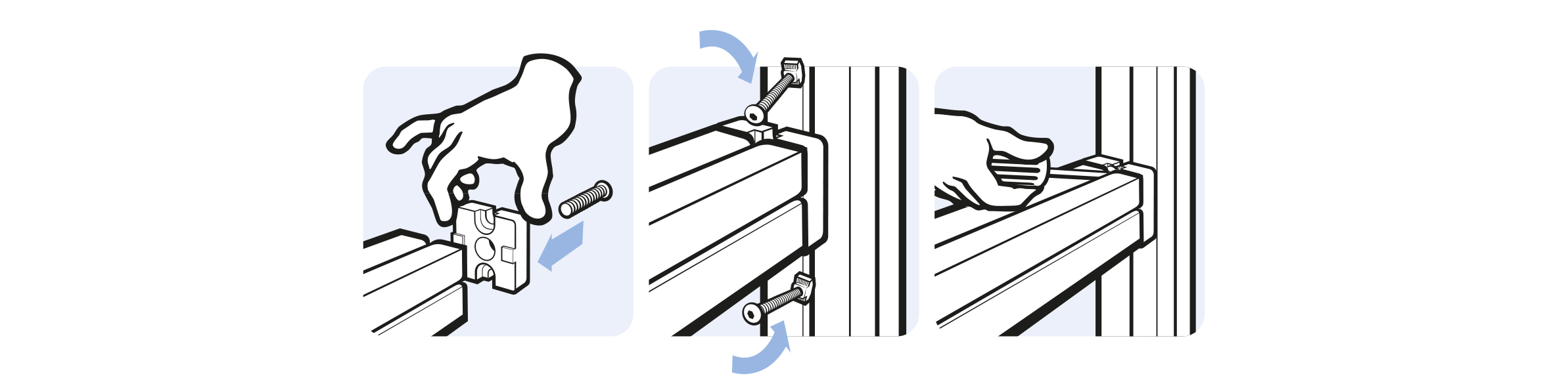

zum Herstellen einer T-Verbindung zwischen zwei Aluminiumprofilen
Material:
Plattenverbinder: Aluminiumdruckguss
Montageset: Stahl
Extras:
weitere Oberflächen auf Anfrage
Oberfläche:
Plattenverbinder: blank / pulverbeschichtet
Montageset: verzinkt
Zolltarifnummer:
76169910990
1 Schraube DIN 7984 - M8 x 30,
2 Schrauben DIN 7984 - M5 x 16,
2 Hammermuttern - Nut 8 - M5
Montageset 2:
1 selbstformende Schraube S12 x 30 - Innensechsrund T50,
2 Schrauben DIN 7984 - M6 x 20,
2 Hammermuttern - Nut 10 - M6
Farbe:
alufarbig
Lieferländer:
weltweit
Beschreibung:
zum Herstellen einer T-Verbindung zwischen zwei Aluminiumprofilen
Material:
Plattenverbinder: Aluminiumdruckguss
Montageset: Stahl
Extras:
weitere Oberflächen auf Anfrage
Oberfläche:
Plattenverbinder: blank / pulverbeschichtet
Montageset: verzinkt
Zolltarifnummer:
76169910990
Gewicht (g): | 39.0 |
---|---|
(ECLASS 6.0): | 23360290 |
(ECLASS 7.0): | 23360290 |
(ECLASS 8.0): | 23360290 |
(ECLASS 9.0): | 23360290 |
(ECLASS 10.0): | 23360290 |
(ECLASS 11.0): | 23360290 |
(ECLASS 12.0): | 23360290 |
(ECLASS 13.0): | 23360290 |
Liefereinheit: | 10 Stück / 10 Sets |
Modell: | Aluminiumdruckguss |
Varianten

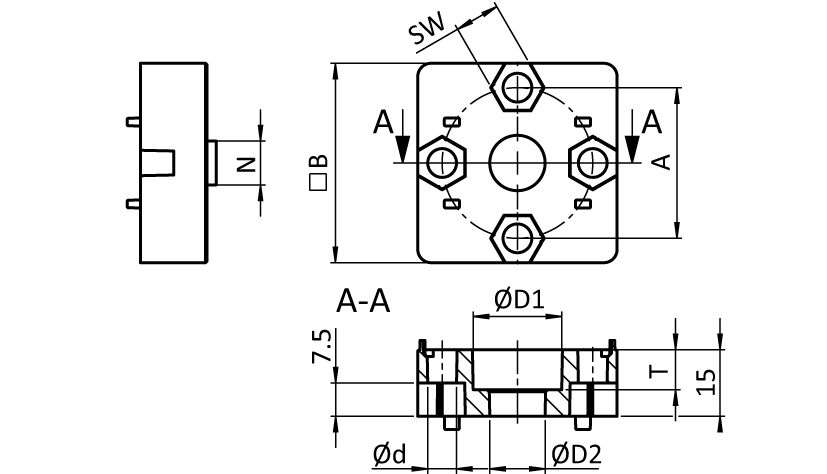

Produkt ID | Farbe | A (mm) | B (mm) | d (mm) | D1 (mm) | D2 (mm) | T (mm) | Nut N (mm) | Oberfläche | SW (mm) | Profil |
---|---|---|---|---|---|---|---|---|---|---|---|
099EA30300808A | alufarbig | 21.6 | 30 | 5.5 | 13.6 | 8.5 | 6.0 | 8 | pulverbeschichtet | 8.9 | - |
099EA30300808AS01 | alufarbig | 21.6 | 30 | 5.5 | 13.6 | 8.5 | 6.0 | 8 | pulverbeschichtet | 8.9 | B |
099EA30300808R | - | 21.6 | 30 | 5.5 | 13.6 | 8.5 | 6.0 | 8 | blank | 9 | - |
099EA30300808RS01 | - | 21.6 | 30 | 5.5 | 13.6 | 8.5 | 6.0 | 8 | blank | 8.9 | B |
099EA40401012A | alufarbig | 30.0 | 40 | 6.2 | 20.0 | 12.4 | 6.5 | 10 | pulverbeschichtet | 10 | - |
099EA40401012AS01 | alufarbig | 30.0 | 40 | 6.2 | 20.0 | 12.4 | 6.5 | 10 | pulverbeschichtet | 10 | B |
099EA40401012R | - | 30.0 | 40 | 6.2 | 20.0 | 12.4 | 6.5 | 10 | blank | 10 | - |
099EA40401012RS01 | - | 30.0 | 40 | 6.2 | 20.0 | 12.4 | 6.5 | 10 | blank | 10 | B |
099EA45451012A | alufarbig | 34.0 | 45 | 6.5 | 20.0 | 12.5 | 9.0 | 10 | pulverbeschichtet | 10 | - |
099EA45451012AS01 | alufarbig | 34.0 | 45 | 6.5 | 20.0 | 12.5 | 9.0 | 10 | pulverbeschichtet | 10 | B |
099EA45451012R | - | 34.0 | 45 | 6.5 | 20.0 | 12.5 | 9.0 | 10 | blank | 10 | - |
099EA45451012RS01 | - | 34.0 | 45 | 6.5 | 20.0 | 12.5 | 9.0 | 10 | blank | 10 | B |
