Produktportrait


Aluwinkel M (Set)

Aluprofile schnell und einfach verbinden mit den FATH Aluwinkeln M (Set)

Schneller geht’s nicht! Der FATH Aluwinkel M ist der Komfort-Winkel für die blitzschnelle rechtwinklige Verbindung von Aluprofilen. Die Montage ist spielend einfach, die komfortablen Profilverbinder sind komplett vormontiert. Sie benötigen kein zusätzliches Montagematerial wie Nutensteine und Schrauben mehr.

Durch den innovativen Einsatz der Magnettechnologie – im Innern befinden sich winzige Magnete – sind die Rhombusschrauben immer richtig positioniert und lassen sich direkt in die Profilnut einsetzen. Ein Vorjustieren ist nicht mehr nötig. Diese Magnettechnologie von FATH ist zum Patent angemeldet. Für Profilkonstruktionen, bei denen die Nut eines Profils in eine andere Richtung gebracht werden soll, ist der FATH Aluwinkel M in Ausführungen erhältlich, die eine Drehbarkeit der Rhombusschrauben um 90° ermöglichen.

FATH Aluwinkel M mit vormontierten Magnet-Rhombusschrauben einfach auf die Profile mit Nut 8 setzen, Muttern anziehen – fertig! Schon sind die Aluprofile stabil miteinander verbunden.

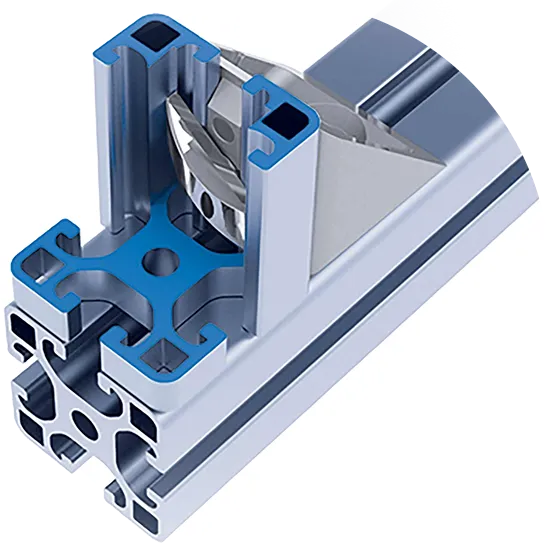

Icon-Plus-white.svg?ts=1743167971 HIGHLIGHTS

  • Schnelle Montage: aufsetzen, anziehen, fertig
  • Rhombusschrauben durch Magnete immer richtig positioniert
  • Komplett vormontierte Komponenten für den sofortigen Einsatz
  • Passend für das Profil- Rastermaß 40 Nut 8 oder 45 Nut 10
  • Montage parallel und im 90°

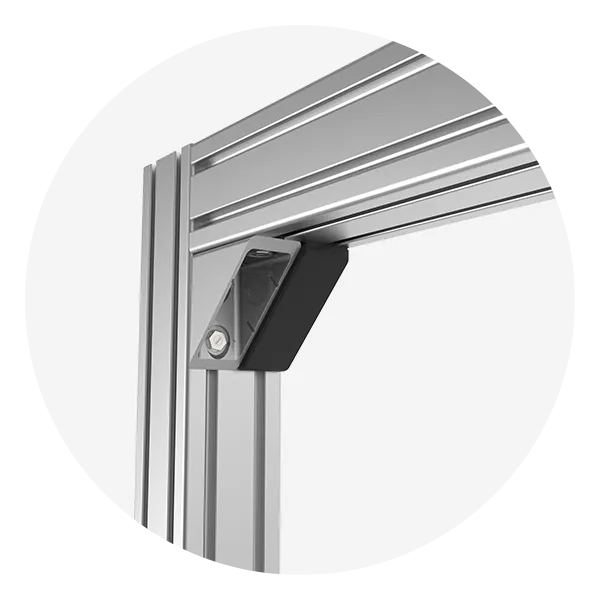

Die Montage: Schnell und einfach wie nie zuvor

Für die Montage brauchen Sie nur einziges Werkzeug: den Steckschlüsseleinsatz SW13-3/8“. Das spart viel Zeit! Aluprofile verbinden Sie mit dem FATH Aluwinkel M (Set) etwa 10 Mal schneller im Vergleich zu herkömmlichen Winkeln.

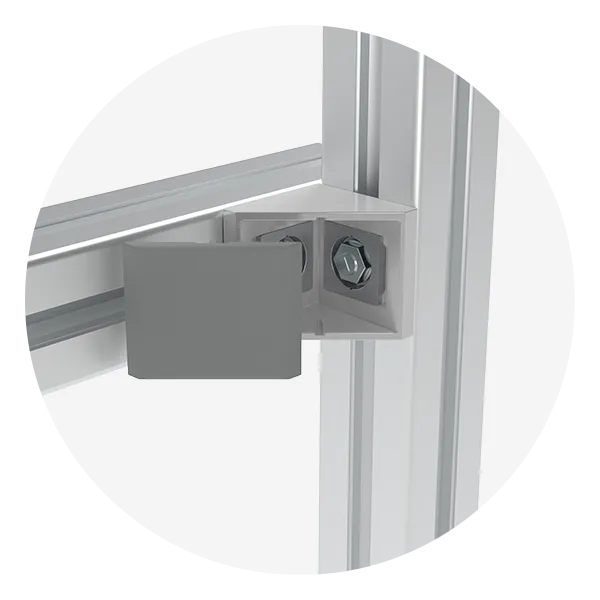

Die offenen Seiten der FATH Aluwinkel M (Set) können mit der passenden Abdeckkappe verschlossen werden. Abdeckkappen sind in den Farben grau, passend zur eloxierten Aluminiumprofil-Oberfläche, und in schwarz separat erhältlich und werden einfach auf den FATH Aluwinkel M (Set) aufgesteckt.

Starke Sache: Verwendung als Verstärkungselement

Da die FATH Aluwinkel M (Set) die Stützweite der Rahmenkonstruktion vergrößern, eignen sie sich auch für die Verstärkung von rechtwinkligen Profilverbindungen. So sind höhere Momentbelastungen ohne zusätzliche Profilbearbeitung möglich. Hierfür können auch mehrere Winkel parallel montiert werden.


Icon-Additional-Plus-grey.svg?ts=1743005262 Ein weiteres Plus:

Die FATH Aluwinkel M (Set) können Fehler und Toleranzen des Profilzuschnitts ausgleichen.

Praktisch: FATH Aluwinkel M (Set) sind immer wieder verwendbar

Die FATH Aluwinkel M (Set) können Sie jederzeit sekundenschnell demontieren und beliebig oft für neue Verbindungen wieder verwenden. Der Aufbau und Abbau von Profilkonstruktionen ist schnell und mühelos erledigt. Das macht die Winkelsets auch zum perfekten Begleiter für mobile Konstruktionen.

Sie möchten weitere Aluwinkel kennen lernen?

Hier finden Sie verschiedene Größen sowie passende Abdeckkappen.


Zu den Aluwinkeln

Ausführungen

Produktgalerie überspringen

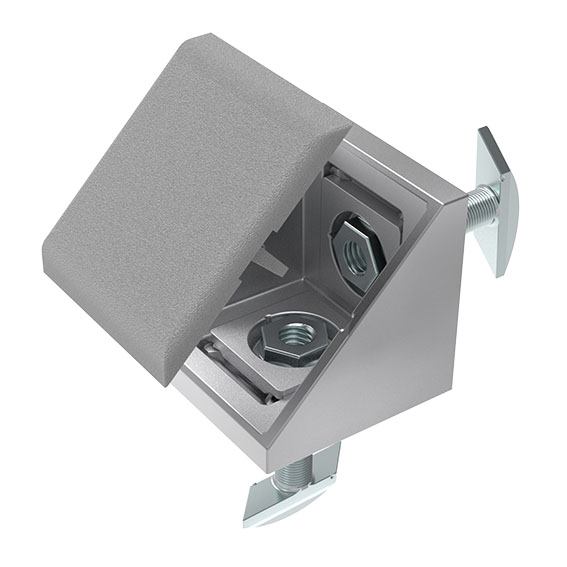

Aluwinkel B45 M längs/quer (Set)
Nut N (mm): 10 | Profil: B
Farbe:Winkel: alufarbig Abdeckkappe: grau ≈ RAL 7004 Ring: schwarzLieferländer:weltweitBeschreibung:zur schnellen, rechtwinkligen Verbindung von zwei Profilen längs oder quer, direktes Einsetzen in die Profilnut dank richtiger Positionierung der vormontierten Magnet-Rhombusschrauben und Senkmuttern; die offene Seite des Winkels kann durch die Abdeckkappen verschlossen werdenMaterial:Winkel: Aluminiumdruckguss Abdeckkappe: Kunststoff PA, glasfaserverstärkt Magnet-Rhombusschrauben: Stahl Senkmuttern: Stahl Einsatz: Zinkdruckguss Ring: Kunststoff PESet:1 Winkel 2 Magnet-Rhombusschrauben M8 2 Senkmuttern M8 1 AbdeckkappeOberfläche:Winkel: pulverbeschichtet Magnet-Rhombusschrauben: verzinkt Senkmuttern: verzinkt

0,00 €*

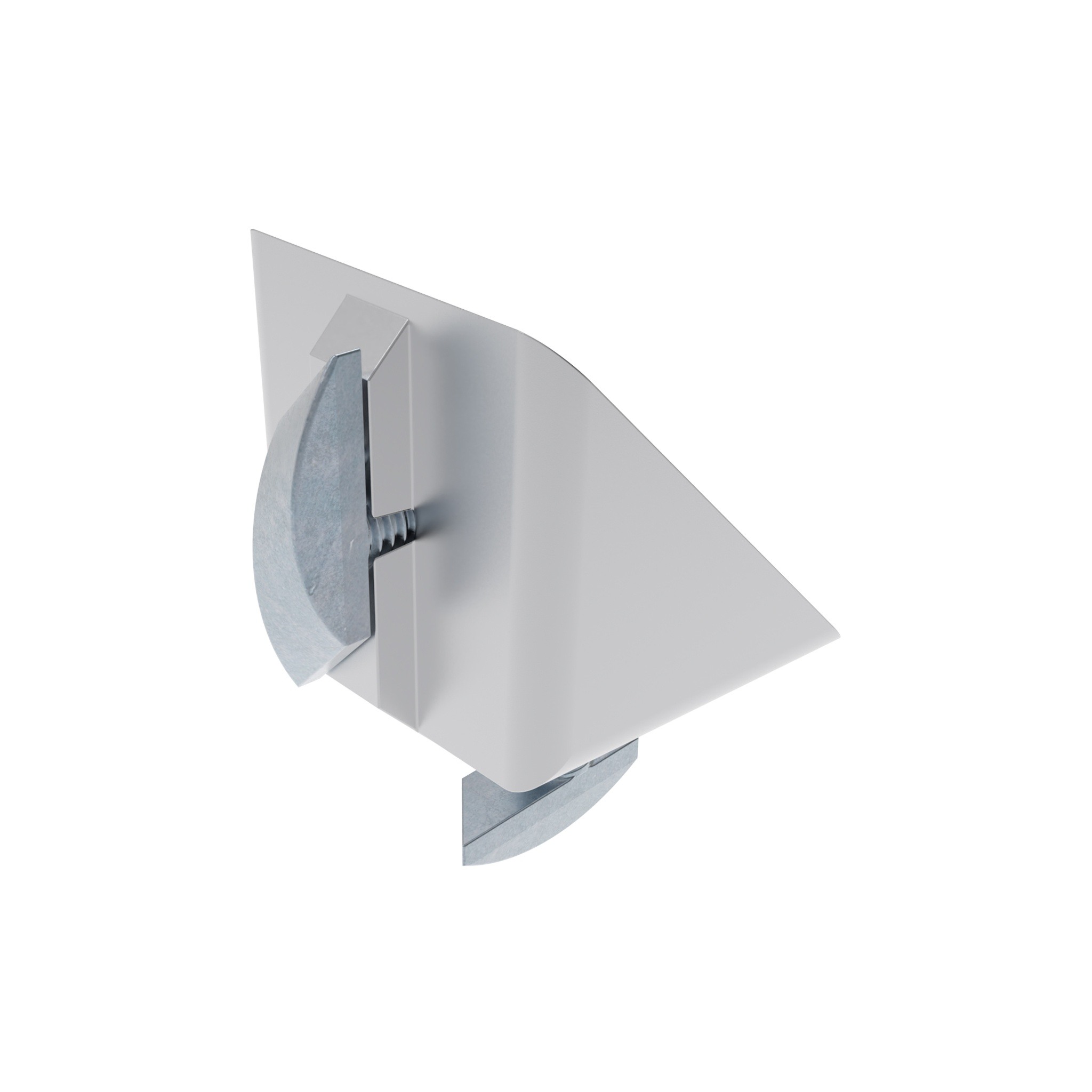

Aluwinkel I40 M (Set)
Nut N (mm): 8 | Profil: I
Farbe:alufarbigLieferländer:weltweitBeschreibung:zur schnellen, rechtwinkligen Verbindung von zwei Profilen, direktes Einsetzen in die Profilnut dank richtiger Positionierung der vormontierten Magnet-Rhombusschrauben und Senkmuttern; die offene Seite des Winkels kann durch die Abdeckkappen verschlossen werdenMaterial:Winkel: Aluminiumdruckguss Magnet-Rhombusschrauben: Stahl Senkmuttern: StahlExtras:weitere Oberflächen, weitere Farben auf AnfrageOberfläche:Winkel: pulverbeschichtet Magnet-Rhombusschrauben: verzinkt Senkmuttern: verzinktHinweis:passende Abdeckkappe siehe 093WA406

0,00 €*

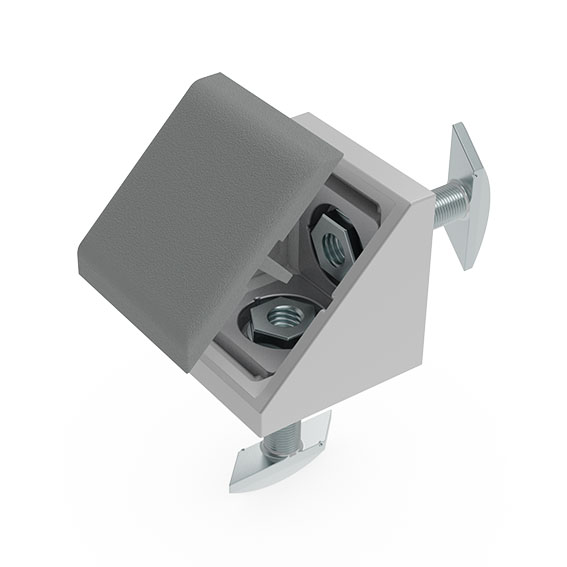

Aluwinkel I40 M längs/quer (Set)
Nut N (mm): 8 | Profil: I
Farbe:Winkel: alufarbig Abdeckkappe: grau ≈ RAL 7042 Ring: schwarzLieferländer:weltweitBeschreibung:zur schnellen, rechtwinkligen Verbindung von zwei Profilen längs oder quer, direktes Einsetzen in die Profilnut dank richtiger Positionierung der vormontierten Magnet-Rhombusschrauben und Senkmuttern; die offene Seite des Winkels kann durch die Abdeckkappen verschlossen werdenMaterial:Winkel: Aluminiumdruckguss Abdeckkappe: Kunststoff PA, glasfaserverstärkt Magnet-Rhombusschrauben: Stahl Senkmuttern: Stahl Einsatz: Zinkdruckguss Ring: Kunststoff PESet:1 Winkel 2 Magnet-Rhombusschrauben M8 2 Senkmuttern M8 1 AbdeckkappeOberfläche:Winkel: pulverbeschichtet Magnet-Rhombusschrauben: verzinkt Senkmuttern: verzinkt

0,00 €*

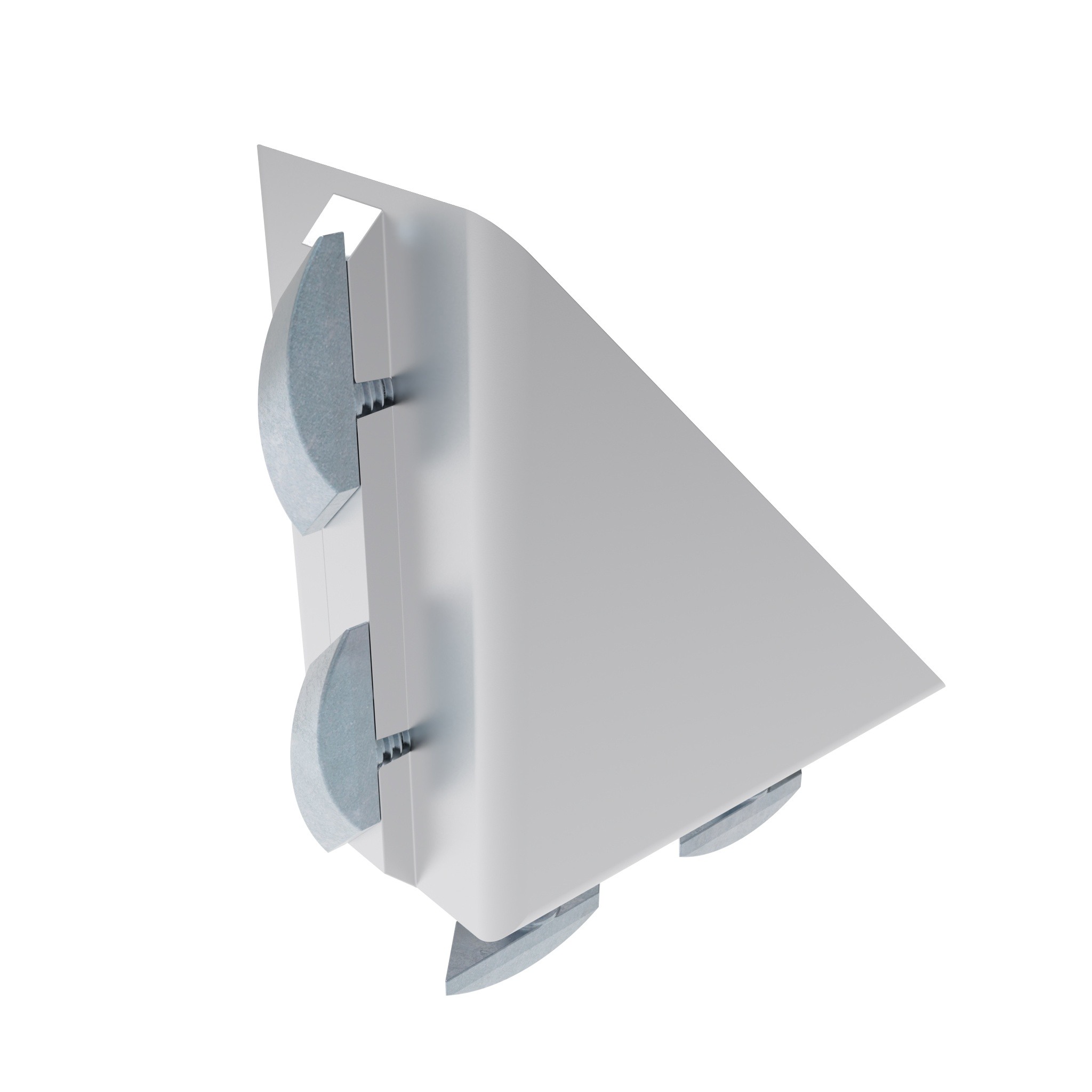

Aluwinkel I40 x 80 M (Set)
Nut N (mm): 8 | Profil: I
Farbe:alufarbigLieferländer:weltweitBeschreibung:zur schnellen, rechtwinkligen Verbindung von zwei Profilen, direktes Einsetzen in die Profilnut dank richtiger Positionierung der vormontierten Magnet-Rhombusschrauben und Senkmuttern; die offene Seite des Winkels kann durch die Abdeckkappen verschlossen werdenMaterial:Winkel: Aluminiumdruckguss Magnet-Rhombusschrauben: Stahl Senkmuttern: StahlExtras:weitere Oberflächen, weitere Farben auf AnfrageOberfläche:Winkel: pulverbeschichtet Magnet-Rhombusschrauben: verzinkt Senkmuttern: verzinktHinweis:passende Abdeckkappe siehe 093WA809

0,00 €*

CAD Downloads


ZUM CAD DOWNLOAD
