Produktportrait


Lenk- und Bockrollen

Passgenau für Aluminiumprofile mit Nut: FATH Lenk- und Bockrollen in vielen Ausführungen für nahezu jeden Einsatz

Diese Lenk- und Bockrollen hat FATH in Zusammenarbeit mit Marktführer Blickle speziell für den Einsatz mit Aluprofil-Systemen entwickelt. Alle Gehäuse und Adapterplatten sind alufarbig pulverbeschichtet und passen damit hervorragend zur Oberfläche von eloxierten Aluprofilen.

Befestigt werden die FATH Lenk- und Bockrollen entweder in konventioneller Form mit speziellen Adapterplatten oder mit integrierten Montageplatten. Damit ist eine schnelle, verdrehgesicherte Montage an Aluprofilen mit Rastermaß 38 mm – 1.5“, 40 mm und 45 mm und bei Schwerlastrollen an Aluprofilen mit Rastermaß 80 mm und 90 mm sichergestellt – formschlüssig ohne seitlichen Überstand.

Alle Lenkrollen sind mit Doppelfeststeller ausgestattet, die Arretierung verhindert ein Rollen und Drehen des Rades. Die Bockrollen werden ohne Feststeller geliefert. Die Lenkrollen Schwerlast können bei Bedarf auch ohne Doppelfeststeller geliefert werden. Wählen Sie aus den vielfältigen Ausführungen die passende Rolle für Ihre Anforderungen.

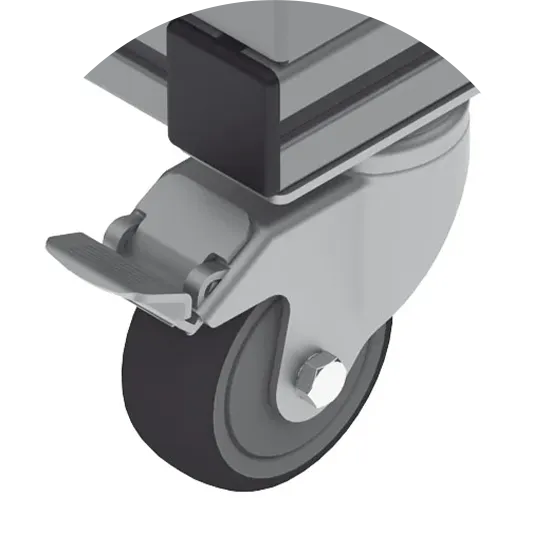

Icon-Plus-white.svg?ts=1743167971 HIGHLIGHTS

  • Drei verschiedene Raddurchmesser / Bauhöhen
  • Zwei verschiedene Befestigungen
  • Vier verschiedene Materialien, drei davon auch in ESD-Ausführung
  • Besonders große Rollen mit 200 mm Radgröße für Schwerlasten
  • Alle Lenkrollen mit Doppelfeststeller
  • Montierbar ohne Überstand

Besonders große Rollen für Schwerlasten

Der neueste Zuwachs in der Familie der FATH Lenk- und Bockrollen: Für sehr schwere Lasten wurden sechs besonders große Lenk- und Bockrollen mit 200 mm Radgröße entwickelt.

Diese robusten Varianten rollen auch auf Böden mit Unebenheiten optimal ab, sind laufruhig und bleiben in der Spur. Erhältlich sind die Schwerlastrollen mit Radkörpern aus Kunststoff oder mit Felgen aus Aluminium für extreme Belastungen. Die Lenkrollen gibt es mit und ohne Doppelfeststeller, die Bockrollen haben keine Feststeller. Befestigt werden die Lenkgehäuse bzw. Bockgehäuse der Schwerlastrollen direkt am Aluprofil Rastermaß 80 mm und 90 mm.

AUSFÜHRUNGEN

Produktgalerie überspringen

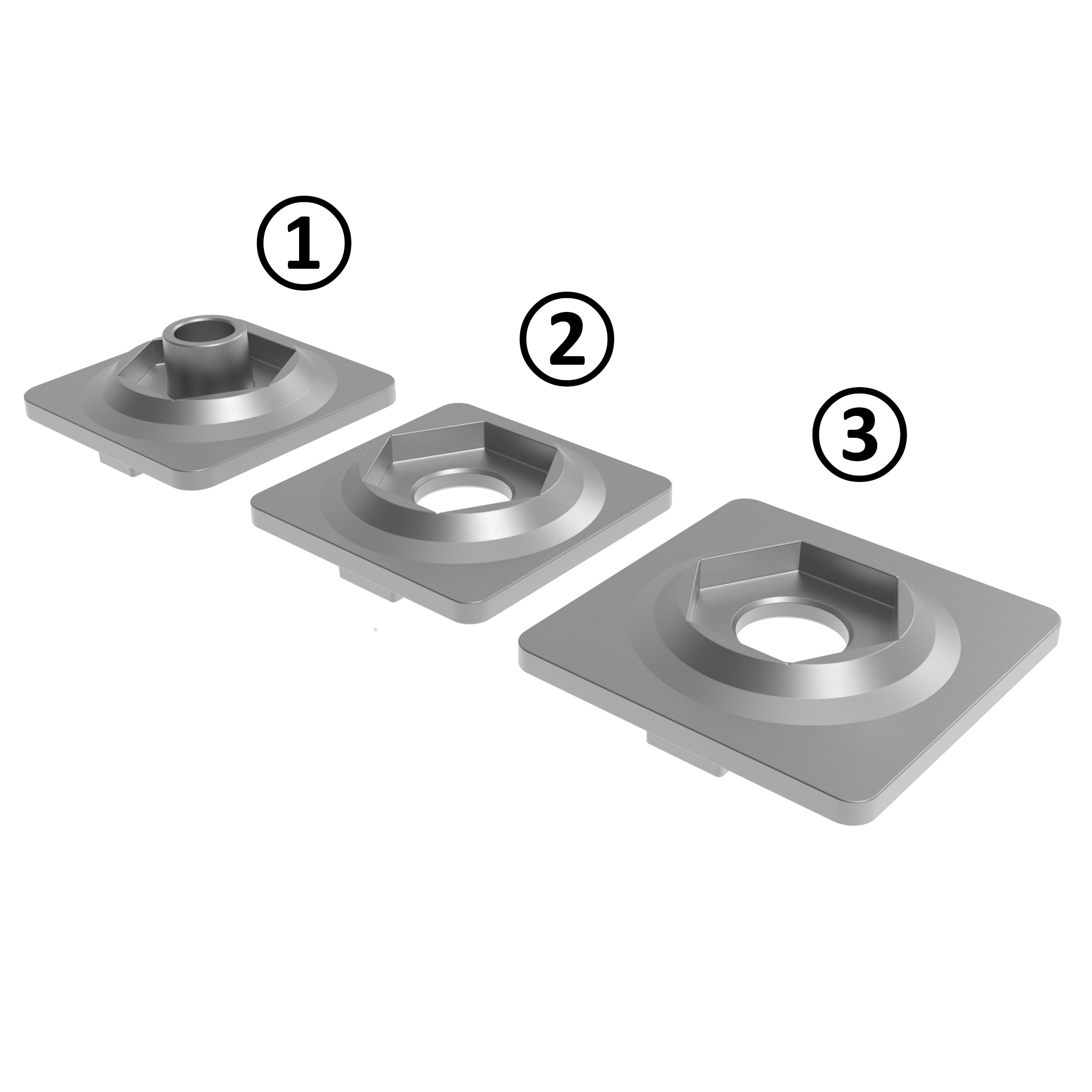

Adapterplatte für Lenkrollen Ø 80 / 100 / 125
Abb.: | Nut N (mm): 10 | Profilbreite: 45
Farbe:alufarbigLieferländer:weltweitBeschreibung:zur formschlüssigen und verdrehgesicherten Befestigung von Lenkrollen an AluminiumprofilenMaterial:ZinkdruckgussOberfläche:pulverbeschichtetHinweis:passende Lenkrolle Ø 80 / 100 / 125 siehe 098S080TN, 098S080TDNZolltarifnummer:79070000900

0,00 €*
Lenkrolle Ø 75
ESD: ESD | D (mm): 75 | H (mm): 98 | Tragkraft (N): 490 | Lenkrolle Laufbelag: TPE, grau ≈ RAL 7031 | Radkörper: PP, schwarz
Farbe:Gehäuse: alufarbig Laufbelag: siehe Tabelle Radkörper: siehe TabelleLieferländer:weltweitBeschreibung:belastbare und laufruhige Lenkrolle, spurlos, mit Fadenschutz; zur direkten Befestigung an Aluminiumprofilen oder mit einer zusätzlichen Transport- und FußplatteMaterial:Gehäuse: Stahl Laufbelag: siehe Tabelle Radkörper: siehe TabelleExtras:weitere Rollenarten, weitere Farben, weitere Oberflächen auf AnfrageOberfläche:Gehäuse: pulverbeschichtetZolltarifnummer:73269098900

0,00 €*
Lenkrolle Ø 75 mit Doppelfeststeller
ESD: ESD | D (mm): 75 | H (mm): 98 | Tragkraft (N): 490 | Lenkrolle Laufbelag: TPE, grau ≈ RAL 7031 | Radkörper: PP, schwarz
Farbe:Gehäuse: alufarbig Laufbelag: siehe Tabelle Radkörper: siehe TabelleLieferländer:weltweitBeschreibung:belastbare und laufruhige Lenkrolle, spurlos, mit Fadenschutz; zur direkten Befestigung an Aluminiumprofilen oder mit einer zusätzlichen Transport- und FußplatteMaterial:Gehäuse: Stahl Laufbelag: siehe Tabelle Radkörper: siehe TabelleExtras:weitere Rollenarten, weitere Farben, weitere Oberflächen auf AnfrageOberfläche:Gehäuse: pulverbeschichtetZolltarifnummer:73269098900

0,00 €*
Lenkrolle Ø 80 / 100 / 125
ESD: ESD | D (mm): 100 | H (mm): 133 | Tragkraft (N): 700 | Lenkrolle Laufbelag: TPE, grau ≈ RAL 7031 | Radkörper: PP, schwarz
Farbe:Gehäuse: alufarbig Laufbelag: siehe Tabelle Radkörper: schwarz, grauLieferländer:weltweitBeschreibung:belastbare und laufruhige Lenkrolle, spurlos (außer Vollgummi ESD elektrostatisch entladend), kugelgelagert mit Fadenschutz; zur Befestigung an Aluminiumprofilen; kombinierbar mit allen Lenk- und Bockrollen durch gleiches Höhenniveau mit optionaler Adapterplatte S; keine zusätzliche Transport- und Fußplatte notwendigMaterial:Gehäuse: Stahl Laufbelag: siehe Tabelle Radkörper: siehe TabelleExtras:weitere Rollenarten, weitere Farben, weitere Oberflächen auf AnfrageOberfläche:Gehäuse: pulverbeschichtetHinweis:Compatible Adapter Plate for Swivel Casters Ø 80 / 100 / 125 see 098SA40N08Zolltarifnummer:73269098900

0,00 €*
Lenkrolle Ø 80 / 100 / 125 mit Anschraubplatte 40 / 45
ESD: - | D (mm): 80 | H (mm): 111 | Tragkraft (N): 800 | Lenkrolle Laufbelag: Vollgummi, grau ≈ RAL 7001 | Radkörper: PA, schwarz
Farbe:Gehäuse: alufarbig Laufbelag: siehe Tabelle Radkörper: schwarz, grauLieferländer:weltweitBeschreibung:belastbare und laufruhige Lenkrolle, spurlos (außer Vollgummi ESD elektrostatisch entladend), kugelgelagert mit Fadenschutz und integrierter Anschraubplatte zur asymmetrischen Befestigung an Aluminiumprofilen ohne Überstand; kombinierbar mit allen Lenk- und Bockrollen durch gleiches Höhenniveau; keine zusätzliche Transport- und Fußplatte notwendig; wahlweise Lenkrolle in Standard-Ausführung oder ESD elektrostatisch entladender AusführungMaterial:Gehäuse: Stahl Laufbelag: siehe Tabelle Radkörper: siehe TabelleExtras:weitere Rollenarten, weitere Farben, weitere Oberflächen auf AnfrageOberfläche:Gehäuse: pulverbeschichtetZolltarifnummer:73269098900

0,00 €*
Lenkrolle Ø 80 / 100 / 125 mit Doppelfeststeller
Lager: Kugellager | ESD: ESD | D (mm): 125 | H (mm): 158 | Tragkraft (N): 800 | Lenkrolle Laufbelag: TPE, grau ≈ RAL 7031 | Radkörper: PP, schwarz
Farbe:Gehäuse: alufarbig Laufbelag: siehe Tabelle Radkörper: schwarz, grauLieferländer:weltweitBeschreibung:belastbare und laufruhige Lenkrolle, spurlos (außer Vollgummi ESD elektrostatisch entladend), kugelgelagert mit Fadenschutz; zur Befestigung an Aluminiumprofilen; kombinierbar mit allen Lenk- und Bockrollen durch gleiches Höhenniveau mit optionaler Adapterplatte S; keine zusätzliche Transport- und Fußplatte notwendigMaterial:Gehäuse: Stahl Laufbelag: siehe Tabelle Radkörper: siehe TabelleExtras:weitere Rollenarten, weitere Farben, weitere Oberflächen auf AnfrageOberfläche:Gehäuse: pulverbeschichtetHinweis:Compatible Adapter Plate for Swivel Casters Ø 80 / 100 / 125 see 098SA40N08Zolltarifnummer:73269098900

0,00 €*
Lenkrolle Ø 80 / 100 / 125 mit Doppelfeststeller und Anschraubplatte 40 / 45
Lager: Kugellager | ESD: - | D (mm): 100 | H (mm): 136 | Tragkraft (N): 1100 | Lenkrolle Laufbelag: Vollgummi, grau ≈ RAL 7001 | Radkörper: PA, schwarz
Farbe:Gehäuse: alufarbig Laufbelag: siehe Tabelle Radkörper: schwarz, grauLieferländer:weltweitBeschreibung:belastbare und laufruhige Lenkrolle, spurlos (außer Vollgummi ESD elektrostatisch entladend), kugelgelagert mit Fadenschutz und integrierter Anschraubplatte zur asymmetrischen Befestigung an Aluminiumprofilen ohne Überstand; kombinierbar mit allen Lenk- und Bockrollen durch gleiches Höhenniveau; keine zusätzliche Transport- und Fußplatte notwendig; wahlweise Lenkrolle in Standard-Ausführung oder ESD elektrostatisch entladender AusführungMaterial:Gehäuse: Stahl Laufbelag: siehe Tabelle Radkörper: siehe TabelleExtras:weitere Rollenarten, weitere Farben, weitere Oberflächen auf AnfrageOberfläche:Gehäuse: pulverbeschichtetZolltarifnummer:73269098900

0,00 €*
Schwerlast-Lenkrolle Ø 200 mit Anschraubplatte 40 / 45
ESD: - | B (mm): 50 | D (mm): 200 | H (mm): 235 | Tragkraft (N): 7800 | Lenkrolle Laufbelag: PU, gelb | Radkörper: Aluminium, grau
Farbe:Gehäuse: alufarbig Laufbelag: siehe Tabelle Radkörper: siehe TabelleLieferländer:weltweitBeschreibung:belastbare und laufruhige Lenkrolle spurlos kugelgelagert mit Fadenschutz und integrierter Montageplatte zur Befestigung an Aluminiumprofilen mit Rastermaß 40 und 45 mm ohne Überstand keine zusätzliche Transport- und Fußplatte notwendigMaterial:Gehäuse: Stahl Laufbelag: siehe Tabelle Radkörper: siehe TabelleExtras:weitere Rollenarten, weitere Farben, weitere Oberflächen auf AnfrageOberfläche:Gehäuse: pulverbeschichtetZolltarifnummer:73269098900

0,00 €*
Schwerlast-Lenkrolle Ø 200 mit Doppelfeststeller und Anschraubplatte 40 / 45
ESD: - | B (mm): 50 | D (mm): 200 | H (mm): 235 | Tragkraft (N): 5800 | Lenkrolle Laufbelag: PA, weiß | Radkörper: PA, weiß
Farbe:Gehäuse: alufarbig Laufbelag: siehe Tabelle Radkörper: siehe TabelleLieferländer:weltweitBeschreibung:belastbare und laufruhige Lenkrolle spurlos kugelgelagert mit Fadenschutz und integrierter Montageplatte zur Befestigung an Aluminiumprofilen mit Rastermaß 40 und 45 mm ohne Überstand keine zusätzliche Transport- und Fußplatte notwendigMaterial:Gehäuse: Stahl Laufbelag: siehe Tabelle Radkörper: siehe TabelleExtras:weitere Rollenarten, weitere Farben, weitere Oberflächen auf AnfrageOberfläche:Gehäuse: pulverbeschichtetZolltarifnummer:73269098900

0,00 €*
Produktgalerie überspringen
Bockrolle Ø 80 / 100 / 125 mit Anschraubplatte 40 / 45
Lager: Kugellager | ESD: ESD | Bockrolle Laufbelag: TPU, grau ≈ RAL 7024 | D (mm): 125 | H (mm): 161 | Tragkraft (N): 1200 | Radkörper: PA, schwarz
Farbe:Gehäuse: alufarbig Laufbelag: siehe Tabelle Radkörper: schwarz, grauLieferländer:weltweitBeschreibung:belastbare und laufruhige Bockrolle, spurlos (außer Vollgummi ESD elektrostatisch entladend), kugelgelagert mit Fadenschutz und integrierter Anschraubplatte zur asymmetrischen Befestigung an Aluminiumprofilen 38 - 1,5", 40 mm und 45 mm ohne Überstand; kombinierbar mit allen Lenk- und Bockrollen durch gleiches Höhenniveau; keine zusätzliche Transport- und Fußplatte notwendigMaterial:Gehäuse: Stahl Laufbelag: siehe Tabelle Radkörper: siehe TabelleExtras:weitere Rollenarten, weitere Farben, weitere Oberflächen auf AnfrageOberfläche:Gehäuse: pulverbeschichtetZolltarifnummer:73269098900

0,00 €*
Bockrolle Ø 80 / 100 / 125
Lager: Kugellager | ESD: - | Bockrolle Laufbelag: TPU, grau ≈ RAL 7024 | D (mm): 125 | H (mm): 158 | Tragkraft (N): 1200 | Radkörper: PA, grau
Farbe:Gehäuse: alufarbig Laufbelag: siehe Tabelle Radkörper: schwarz, grauLieferländer:weltweitBeschreibung:belastbare und laufruhige Bockrolle, spurlos (außer Vollgummi ESD elektrostatisch entladend), kugelgelagert mit Fadenschutz zur Befestigung an Aluminiumprofilen; kombinierbar mit allen Lenk- und Bockrollen durch gleiches Höhenniveau mit optionaler Adapterplatte F; keine zusätzliche Transport- und Fußplatte notwendigMaterial:Gehäuse: Stahl Laufbelag: siehe Tabelle Radkörper: siehe TabelleExtras:weitere Rollenarten, weitere Farben, weitere Oberflächen auf AnfrageOberfläche:Gehäuse: pulverbeschichtetHinweis:passende Adapterplatte für Bockrollen Ø 80 / 100 / 125 siehe 098FA40N08Zolltarifnummer:73269098900

0,00 €*
Schwerlast-Bockrolle Ø 200 mit Anschraubplatte 40 / 45
ESD: ESD | Bockrolle Laufbelag: PU, grau | B (mm): 50 | D (mm): 200 | H (mm): 235 | Tragkraft (N): 7800 | Radkörper: Aluminium, grau
Farbe:Gehäuse: alufarbig Laufbelag: siehe Tabelle Radkörper: siehe TabelleLieferländer:weltweitBeschreibung:belastbare und laufruhige Bockrolle spurlos kugelgelagert mit Fadenschutz und integrierter Montageplatte zur Befestigung an Aluminiumprofilen mit Rastermaß 40 und 45mm ohne Überstand keine zusätzliche Transport- und Fußplatte notwendigMaterial:Gehäuse: Stahl Laufbelag: siehe Tabelle Radkörper: siehe TabelleExtras:weitere Rollenarten, weitere Farben, weitere Oberflächen auf AnfrageOberfläche:Gehäuse: pulverbeschichtetZolltarifnummer:73269098900

0,00 €*
Bockrolle Ø 75
ESD: - | Bockrolle Laufbelag: PP, grau | D (mm): 75 | H (mm): 98 | Tragkraft (N): 700 | Radkörper: TPE, grau ≈ RAL 7001
Farbe:Gehäuse: alufarbig Laufbelag: siehe Tabelle Radkörper: grauLieferländer:weltweitBeschreibung:belastbare und laufruhige Lenkrolle, spurlos, mit Fadenschutz; zur direkten Befestigung an Aluminiumprofilen, mit optionaler Nutfixierung Nut 8 gegen Verdrehen gesichertMaterial:Gehäuse: Stahl Laufbelag: siehe Tabelle Radkörper: siehe Tabelle Nutfixierung: StahlExtras:weitere Rollenarten, weitere Farben, weitere Oberflächen auf AnfrageOberfläche:Gehäuse: pulverbeschichtet Nutfixierung: verzinktZolltarifnummer:73269098900

0,00 €*

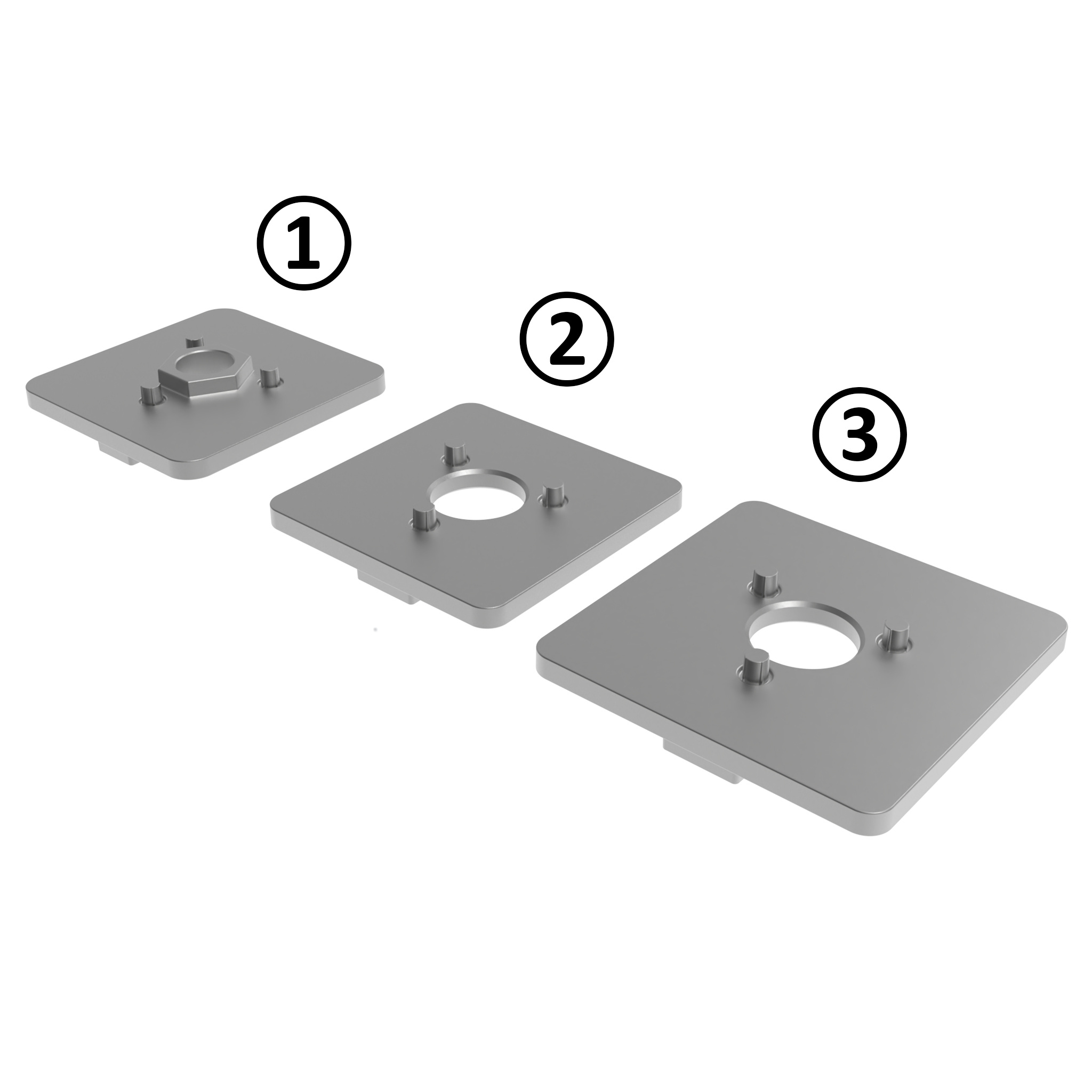

Adapterplatte für Bockrollen Ø 80 / 100 / 125
Abb.: | Nut N (mm): 10 | Profilbreite: 45
Farbe:alufarbigLieferländer:weltweitBeschreibung:zur formschlüssigen und verdrehgesicherten Befestigung von Bockrollen an AluminiumprofilenMaterial:ZinkdruckgussOberfläche:pulverbeschichtetHinweis:passende Bockrolle Ø 80 / 100 / 125 siehe 098F080TNZolltarifnummer:79070000900

0,00 €*

möchten SIE AUCH DIE Lenk- und Bockrollen MIT HEBEFUSS kennen lernen?

Hier geht es direkt zu den verschiedenen Ausführungen.


Zum Produkt

ZUBEHÖR

Produktgalerie überspringen
Lenkrollen-Ausleger I 40 x 80 (Set)
Profil: I
Farbe:Ausleger: alufarbig Anschlagpuffer: grau ≈ RAL 7042 Abdeckkappen: grau ≈ RAL 7042Lieferländer:weltweitBeschreibung:zur Montage von 360° drehbaren Lenkrollen mit Rückenlochung - auch mit Doppelfeststeller; höhere Kippsicherheit durch niedrigeren Schwerpunkt, inkl. seitlichem Stoßschutz; Lenkrollen-Ausleger kann längs, quer oder stirnseitig am Profil angebracht werden; bei der stirnseitigen Anwendung muss an der Kernbohrung ein Gewinde M8 vorhanden sein (mind. 15 mm tief)Material:Ausleger: Stahl Anschlagpuffer: Kunststoff TPE, ≈ 70 Shore A Schrauben: Stahl Abdeckkappen: KunststoffSet:1 Rollenausleger, 1 Anschlagpuffer, 2 Schrauben ISO 7380 - M8 x 16, 1 Schraube DIN 7991 - M10 x 25, 2 AbdeckkappenExtras:weitere Oberflächen, weitere Farben auf AnfrageOberfläche:Ausleger: pulverbeschichtet Schrauben: verzinktHinweis:passende Lenkrollen D80, D100 oder D125 siehe 098S080xxx, 098S100xxx oder 098S125xxxZolltarifnummer:73269098900

0,00 €*

ZUBEHÖR EMPFOHLENES MONTAGEMATERIAL

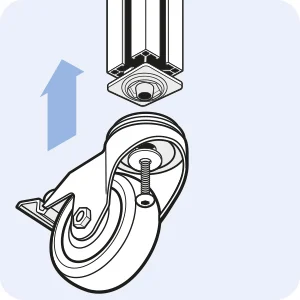

Stirnseitig im Kernloch mittels Adapterplatte

I40

1 Schraube - M8 x 40;
1 Scheibe DIN EN ISO 7093 - 8.4

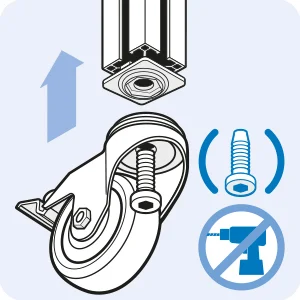

B 40, B 45

1 Schraube - M12 x 40 oder
1 selbstfurchende Schraube - S12 x 40

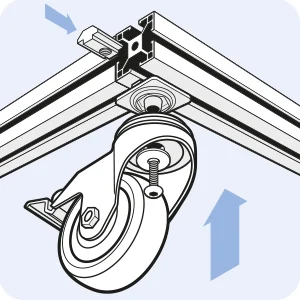

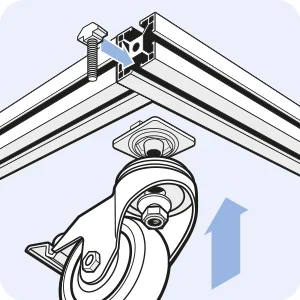

Längs zur Profilnut mittels Adapterplatte

I 40

1 Schraube M8 x 25;
1 Scheibe DIN EN ISO 7093 - 8.4;
1 Nutenstein Nut 8 - M8

I 40

1 Hammerschraube M8 x 30;
1 Scheibe DIN EN ISO 7093 - 8.4;
1 Mutter DIN EN ISO 10511 - M8

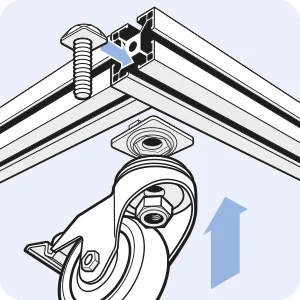

B 40, B 45

T-Bolzen M12 x 30;
1 Mutter DIN EN ISO 10511 - M12

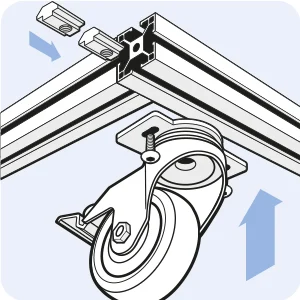

Längs zur Profilnut mittels Rückenlochung

I 40

2 Schrauben M8 x 14;
2 Nutensteine Nut 8 - M8

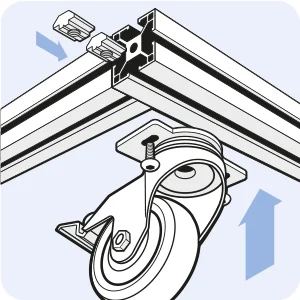

B 40, B 45

2 Schrauben M8 x 14;
2 Nutensteine Nut 10 - M8
