Produktportrait
FATH Nutensteine
Vielfalt, Stabilität und Effizienz:

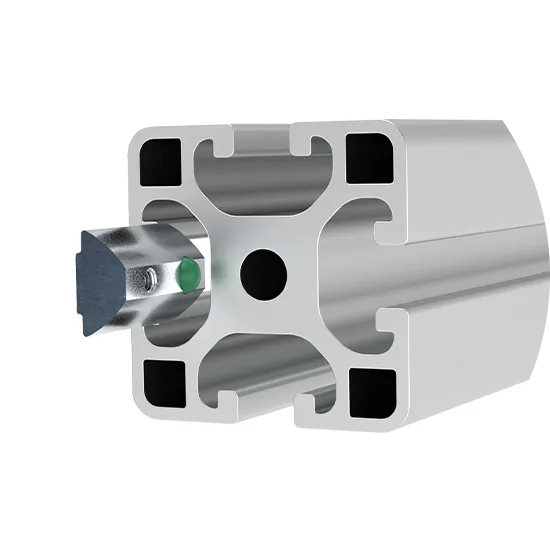

Farbcodierte Nutensteine für schnelle Differenzierung und bewährte Varianten mit Edelstahlkugel für weiterhin sichere Montage in allen Profilstrukturen.
Nutensteine sind zentrale Verbindungselemente in Aluminiumprofil-Systemen – entscheidend für Stabilität, Flexibilität und Effizienz. FATH bietet ein besonders breites Sortiment, das Konstrukteuren eine optimale Lösung für nahezu jede Profilkonstruktion ermöglicht. Dazu zählen klassische Nutensteine aus verzinktem Stahl mit Edelstahlkugel ebenso wie die neuen, farbcodierten Ausführungen für eine schnelle visuelle Differenzierung.
Die farbcodierten Kugeln ermöglichen die sofortige Erkennung der Gewindegröße – ideal für Montageplätze, Instandhaltung und Arbeitsbereiche mit hoher Variantenvielfalt. Die Edelstahlkugel-Varianten bleiben weiterhin vollwertiger Bestandteil des Sortiments. Beide Varianten bieten die gleiche hohe Qualität, Präzision und Langlebigkeit; die farbige Kugel ergänzt das bestehende Angebot um einen funktionalen visuellen Vorteil.
HIGHLIGHTS
- Für Nut 5 bis Nut 12 in der Edelstahlkugelvariante, für Nut 8 in der farbcodierten Kugelvariante
- Gewindegrößen M3–M12
- Farbcodierte Kugeln für schnelle Differenzierung
- Bewährte Edelstahlkugel-Ausführungen
- Einschieb- und einschwenkbare Varianten
- Einfache, sichere Montage
Qualität bis ins Detail
Ein besonderes Merkmal aller FATH Nutensteine sind die präzise gefertigten Gewinde, die reibungsfreies Arbeiten ermöglichen. Die hohe Passgenauigkeit und Laufruhe gilt für alle Varianten – unabhängig davon, ob sie mit farbcodierter Kugel oder Edelstahlkugel ausgestattet sind. Die unterschiedlichen Kugeltypen bieten zusätzliche funktionale Vorteile, beeinflussen jedoch nicht die Qualität oder Belastbarkeit der Produkte.
Schnelle visuelle Differenzierung dank farbcodierter Kugel
Die farbcodierten Kugeln erleichtern die Auswahl der passenden Gewindegröße erheblich. Jede Größe besitzt eine klar definierte Farbe – ein großer Vorteil in Serienfertigungen, Instandhaltung und Bereichen mit hoher Variantenvielfalt. Verwechslungen werden minimiert, Suchzeiten reduziert und Montageprozesse beschleunigt.
M3 - grün
M4 - blau
M5 - gelb
M6 - rot
M8 - schwarz
Flexibel einsetzbar in Montage, Produktion und Instandhaltung
Dank ihrer Variantenvielfalt eignen sich die FATH Nutensteine für zahlreiche Anwendungen – vom Montagearbeitsplatz bis zur komplexen Produktionslinie.
Typische Einsatzbereiche:
- Serien- und Fließfertigungen
- Instandhaltungs- und Servicebereiche
- Produktionslinien mit vielen Gewindegrößen
- Individuelle Maschinen- und Anlagenkonstruktion
MÖCHTEN SIE alle Nutensteine KENNEN LERNEN?
Hier geht es direkt zu den verschiedenen Ausführungen.
AUSFÜHRUNGEN
Alle gängigen Nuten- und Gewindegrößen verfügbar
Beide Varianten – farbcodierte Kugel und Edelstahlkugel – sind technisch gleichwertig und erfüllen die gleichen Qualitätsstandards. Die farbliche Markierung dient ausschließlich der visuellen Gewindegrößen-Erkennung.
Verfügbar:
- Farbcodierte Nutensteine für Nut 8, weitere folgen
- Einschieb- & einschwenkbare Versionen
- Varianten mit Federkugel oder Federblech
- Edelstahl- und Stahlvarianten

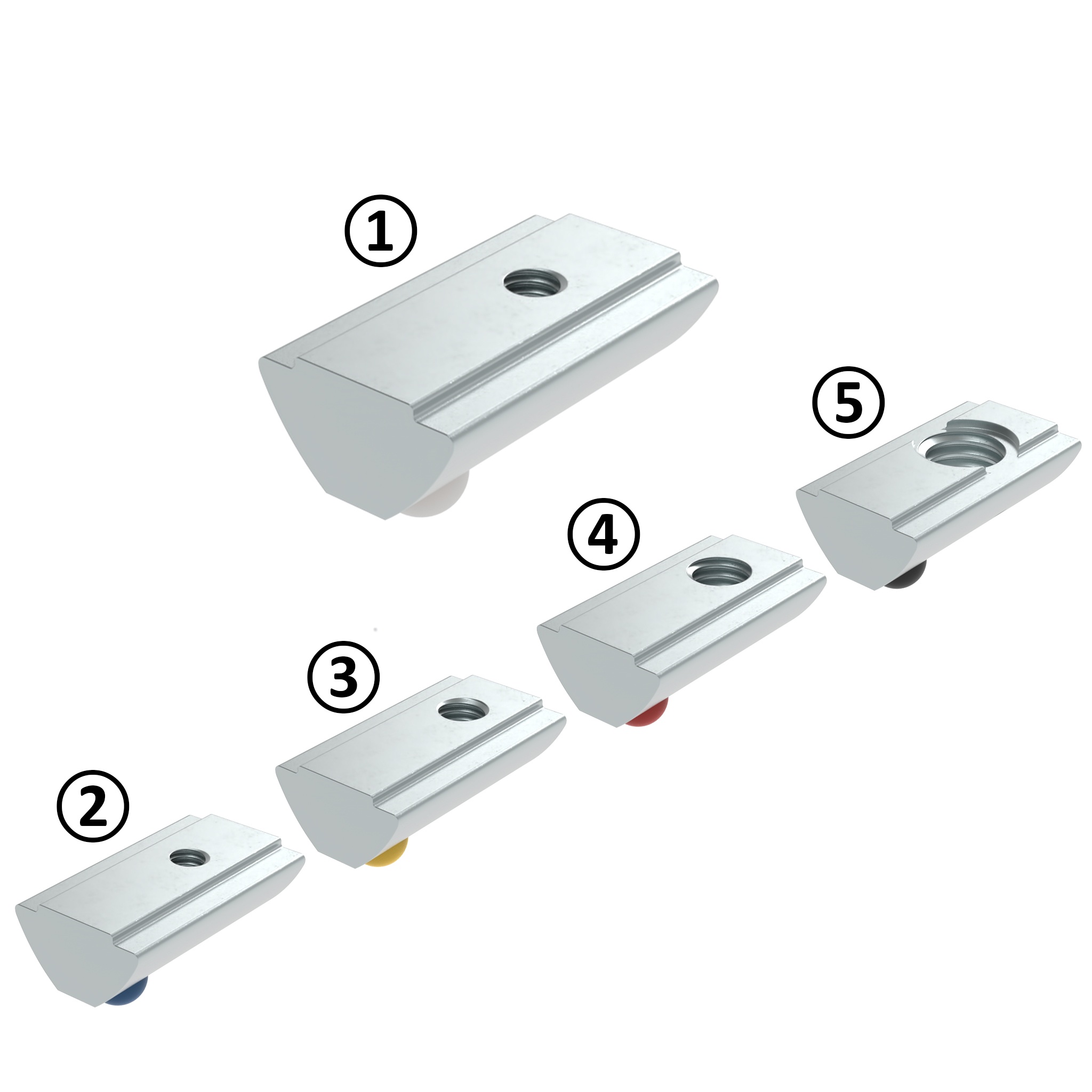

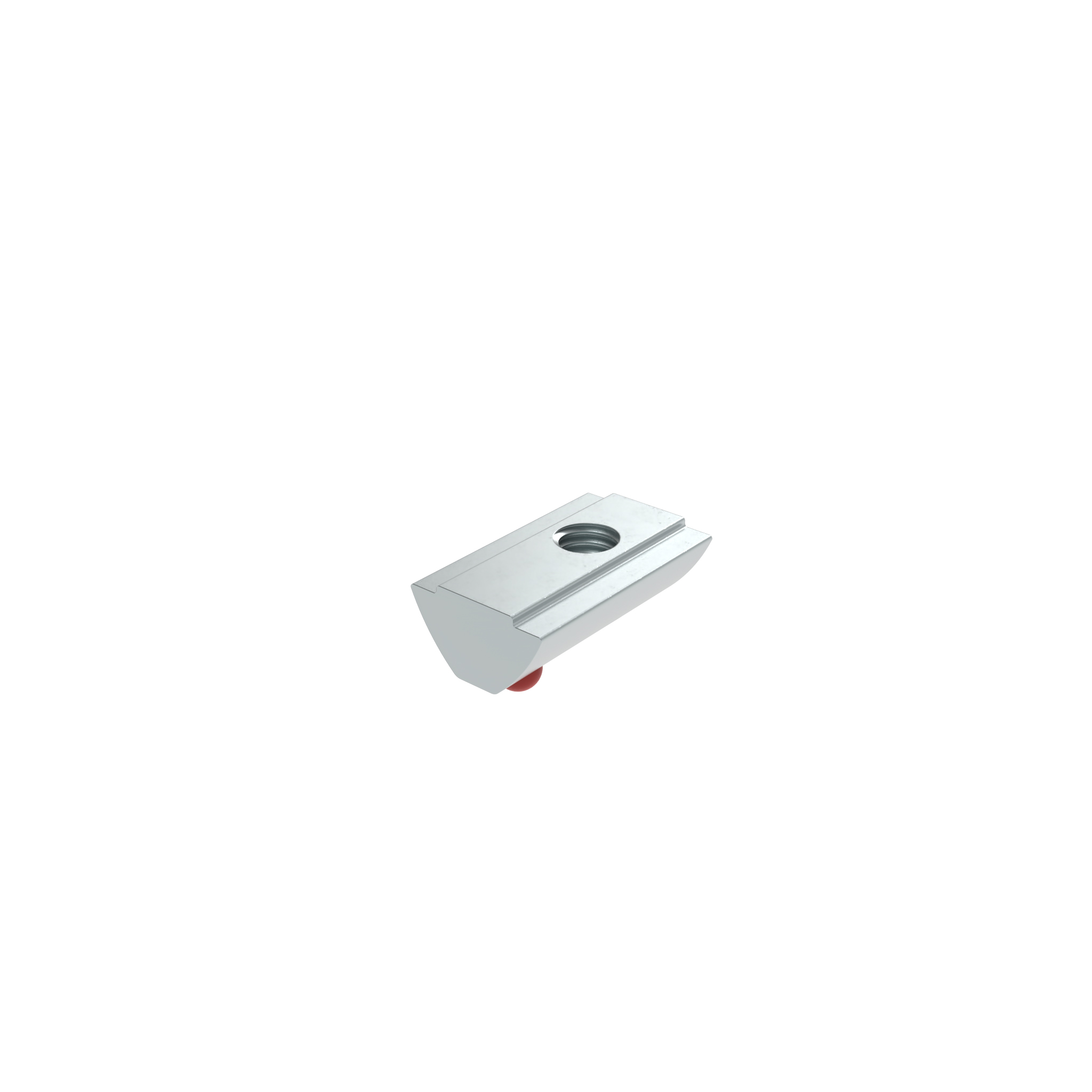

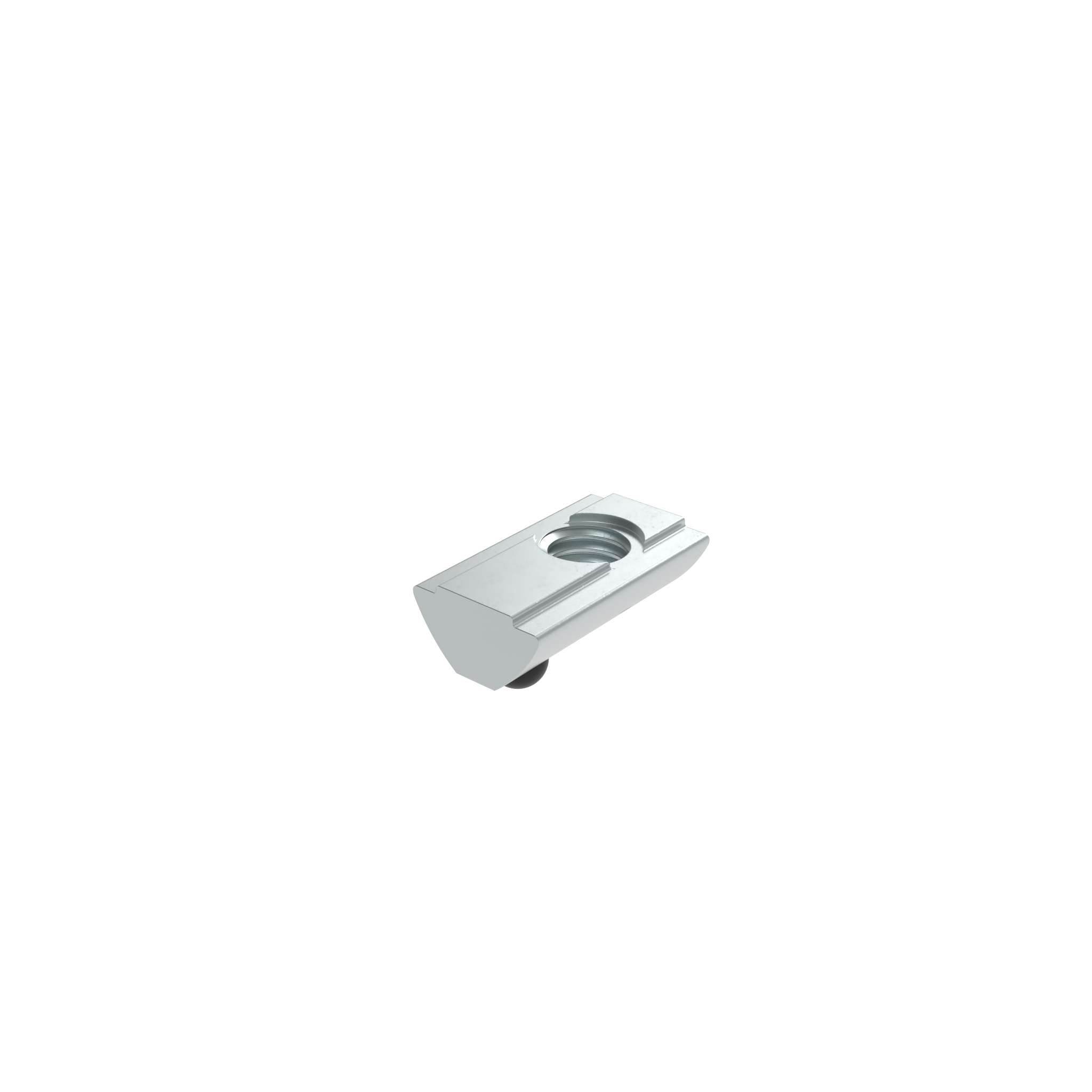

Farbe:Kugel Farbcode-Ausführung: gelb, rot, blau, grün, schwarzLieferländer:weltweitBeschreibung:einschwenkbarer Nutenstein mit Führungssteg und Federkugel Ausführung mit Farbcode zur visuellen Unterscheidung der GewindegrößeMaterial:Nutenstein: Stahl / Edelstahl Kugel Standard-Ausführung: Edelstahl Kugel Farbcode-Ausführung: Kunststoff POM Feder: FederstahlExtras:ESD elektrostatisch entladend, verschiedene Längen mit mehreren Gewinden in unterschiedlichen Größen auf AnfrageOberfläche:Nutenstein: verzinkt / blank Kugel Standard-Ausführung: blank Feder: blank

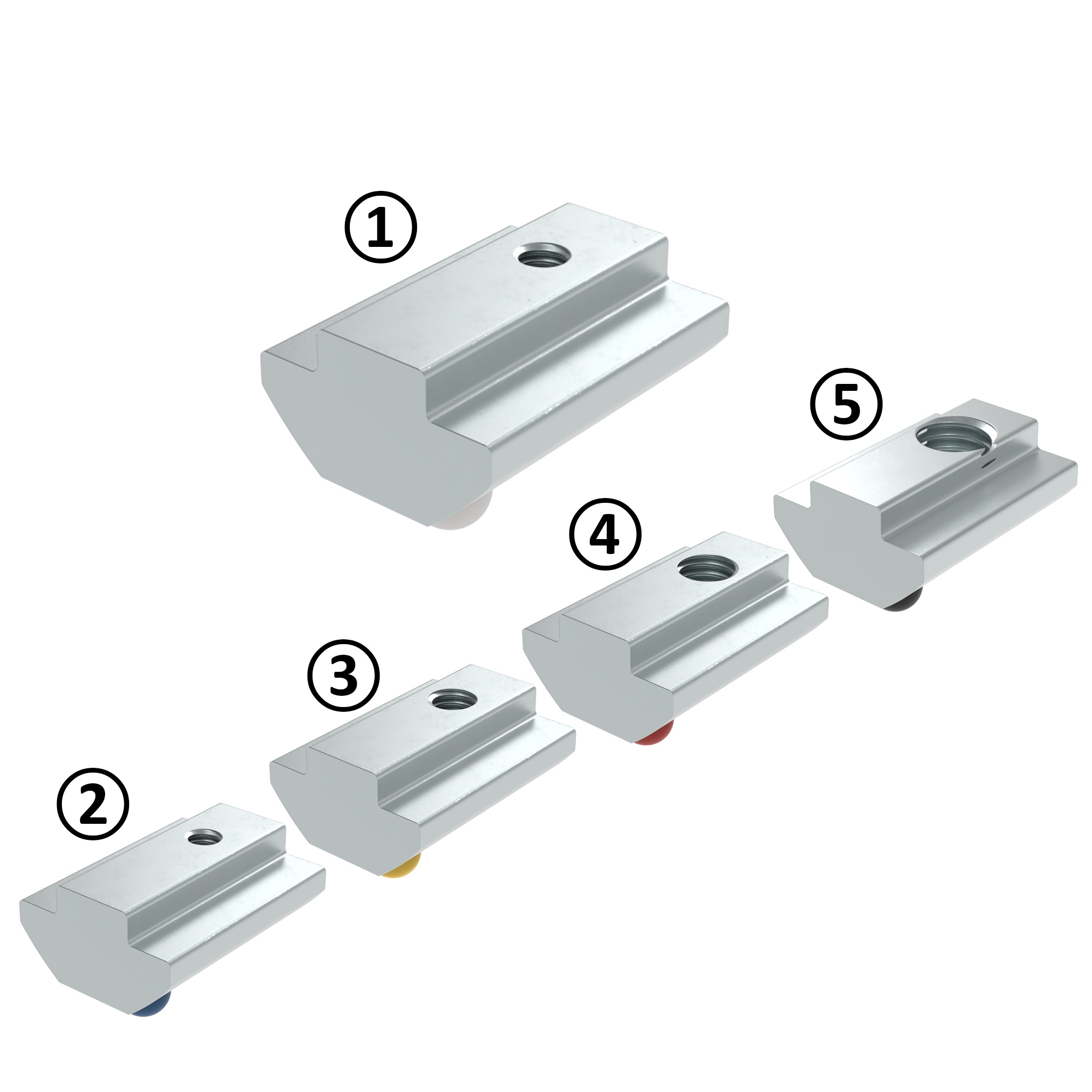

Farbe:Kugel Farbcode-Ausführung: gelb, rot, blau, schwarzLieferländer:weltweitBeschreibung:einschwenkbarer Nutenstein mit Führungssteg und Federkugel Ausführung mit Farbcode zur visuellen Unterscheidung der GewindegrößeMaterial:Nutenstein: Stahl / Edelstahl Kugel Standard-Ausführung: Edelstahl Kugel Farbcode-Ausführung: Kunststoff POM Feder: FederstahlExtras:ESD elektrostatisch entladend, verschiedene Längen mit mehreren Gewinden in unterschiedlichen Größen auf AnfrageOberfläche:Nutenstein: verzinkt / blank Kugel Standard-Ausführung: blank Feder: blank

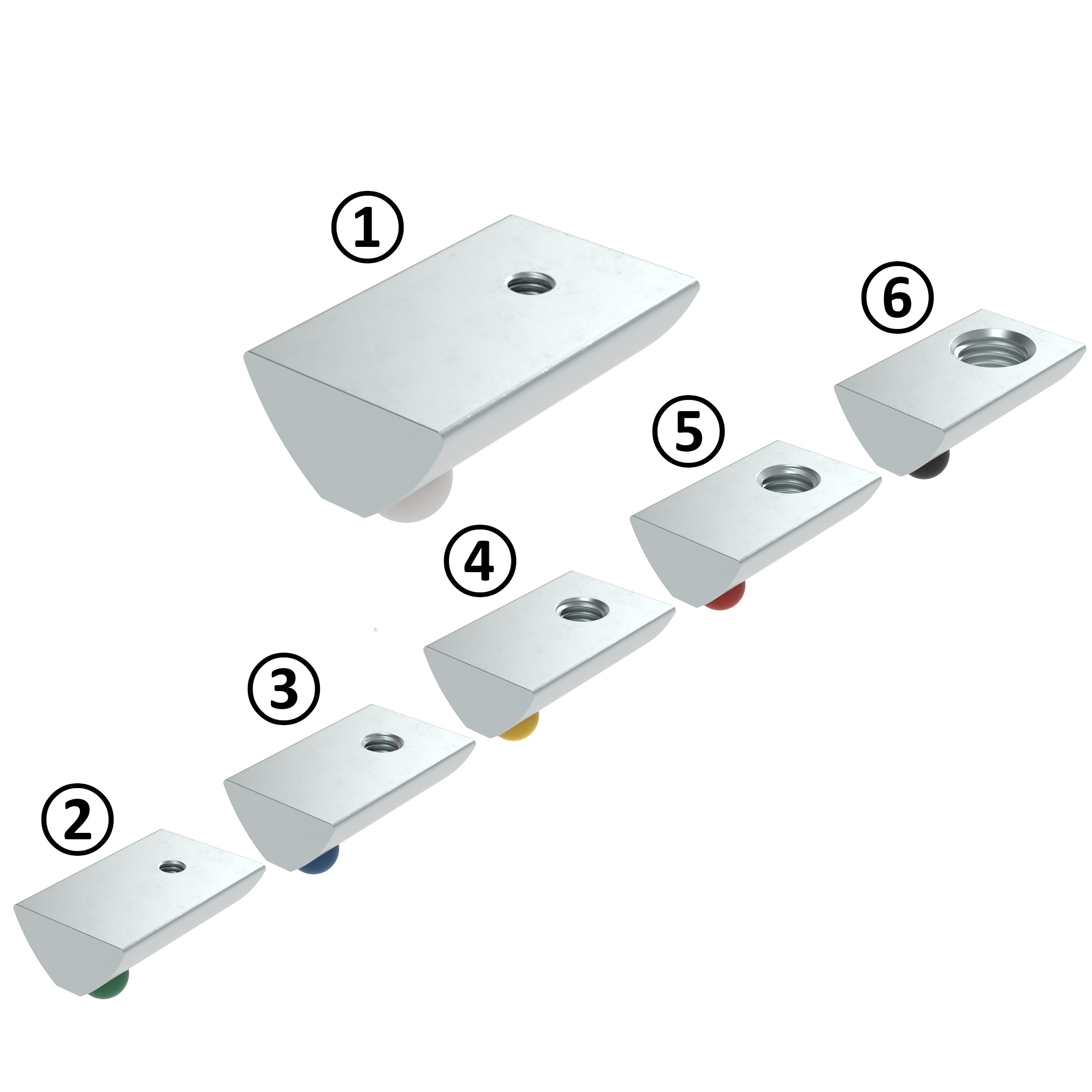

Farbe:Kugel Farbcode-Ausführung: gelb, rot, schwarzLieferländer:weltweitBeschreibung:einschwenkbarer Nutenstein mit Federkugel Ausführung mit Farbcode zur visuellen Unterscheidung der GewindegrößeMaterial:Nutenstein: Stahl Kugel Standard-Ausführung: Edelstahl Kugel Farbcode-Ausführung: Kunststoff POM Feder: FederstahlExtras:ESD elektrostatisch entladend, verschiedene Längen mit mehreren Gewinden in unterschiedlichen Größen auf AnfrageOberfläche:Nutenstein: verzinkt Kugel Standard-Ausführung: blank Feder: blank

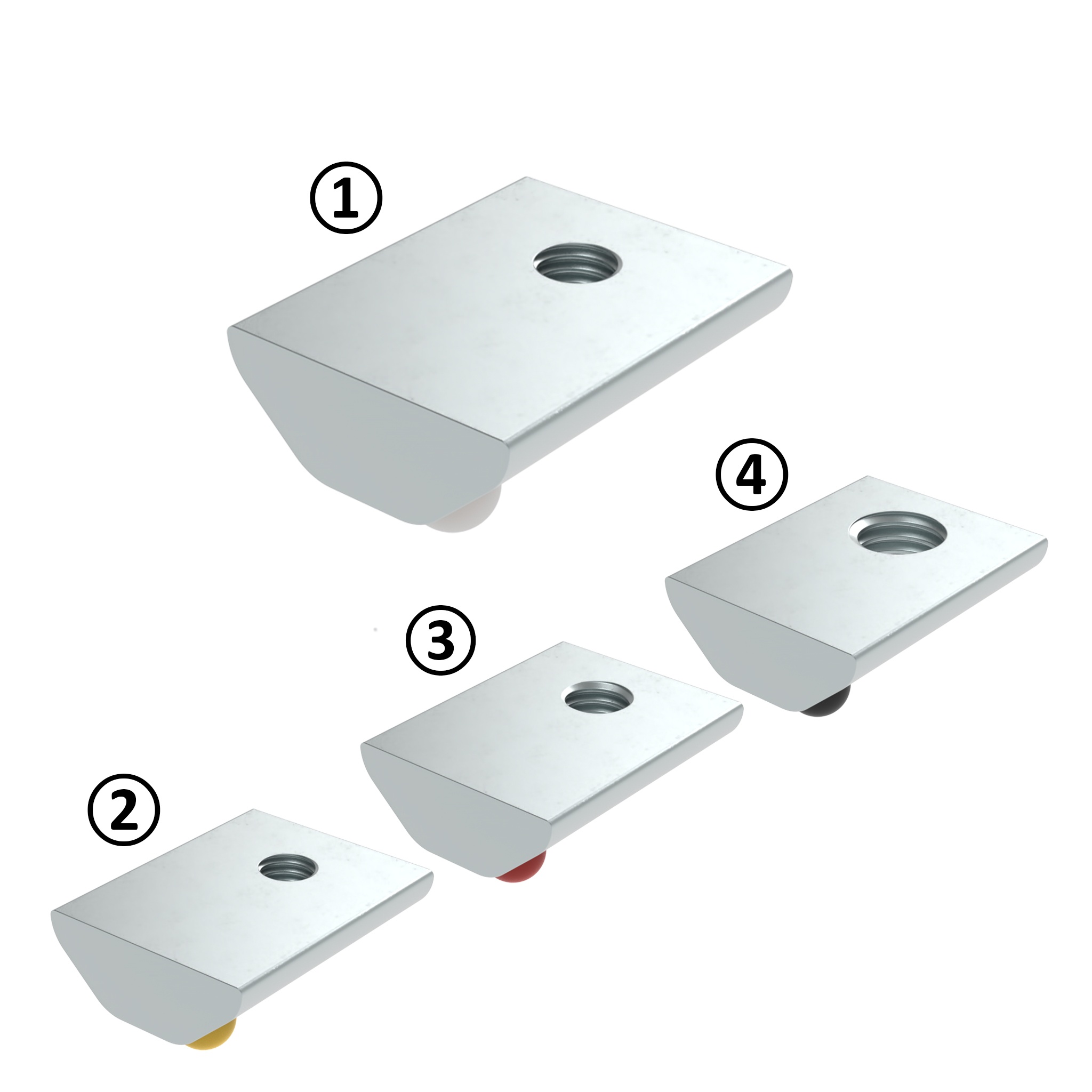

Farbe:Kugel Farbcode-Ausführung: gelb, rot, blau, schwarzLieferländer:weltweitBeschreibung:einschwenkbarer Nutenstein mit Führungssteg und Federkugel Ausführung mit Farbcode zur visuellen Unterscheidung der GewindegrößeMaterial:Nutenstein: Stahl / Edelstahl Kugel Standard-Ausführung: Edelstahl Kugel Farbcode-Ausführung: Kunststoff POM Feder: FederstahlExtras:ESD elektrostatisch entladend, verschiedene Längen mit mehreren Gewinden in unterschiedlichen Größen auf AnfrageOberfläche:Nutenstein: verzinkt / blank Kugel Standard-Ausführung: blank Feder: blank

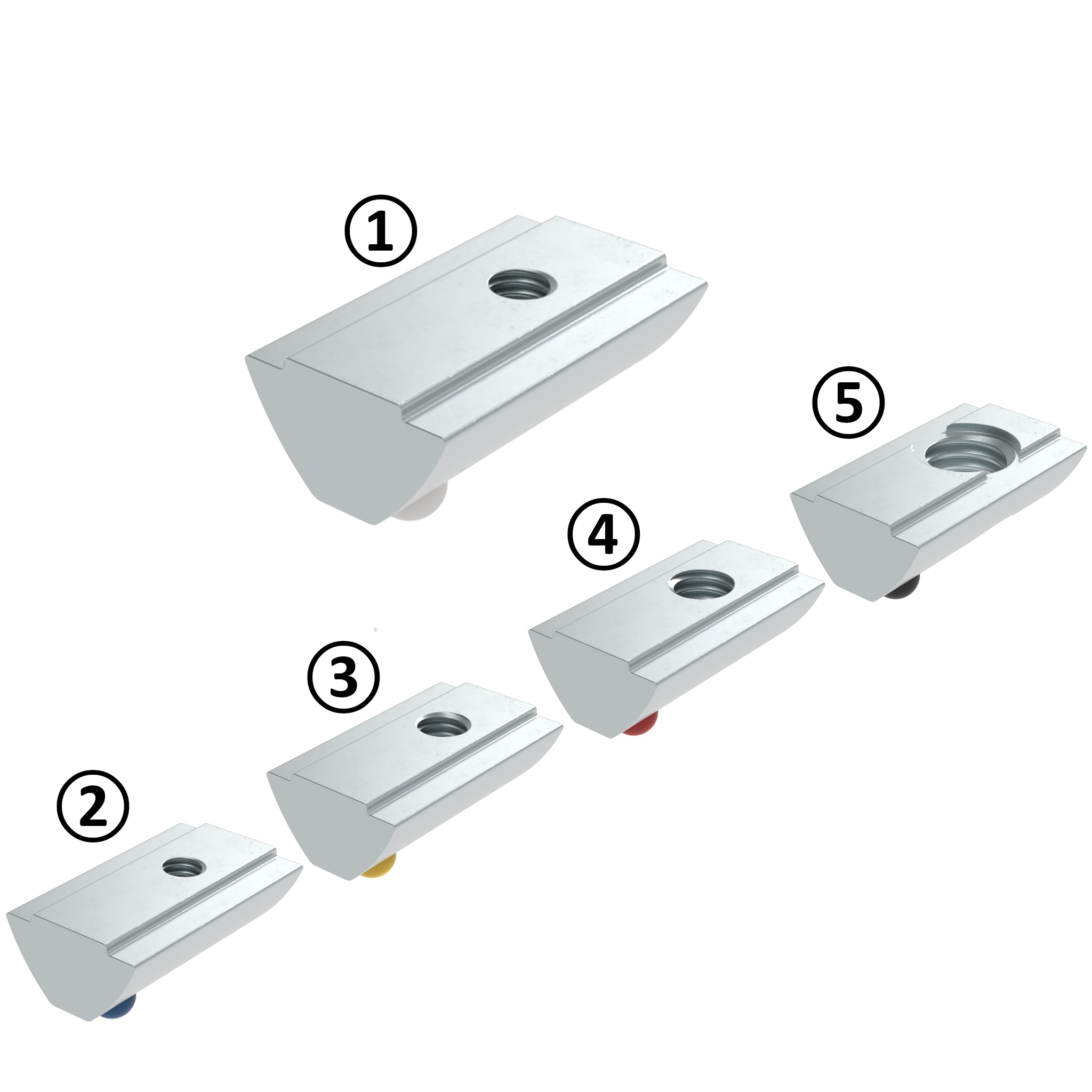

Farbe:Kugel Farbcode-Ausführung: gelb, rot, blau, schwarzLieferländer:weltweitBeschreibung:einschwenkbarer Nutenstein mit Führungssteg und Federkugel Ausführung mit Farbcode zur visuellen Unterscheidung der GewindegrößeMaterial:Nutenstein: Stahl Kugel Standard-Ausführung: Edelstahl Kugel Farbcode-Ausführung: Kunststoff POM Feder: FederstahlExtras:ESD elektrostatisch entladend, verschiedene Längen mit mehreren Gewinden in unterschiedlichen Größen auf AnfrageOberfläche:Nutenstein: verzinkt Kugel Standard-Ausführung: blank Feder: blank

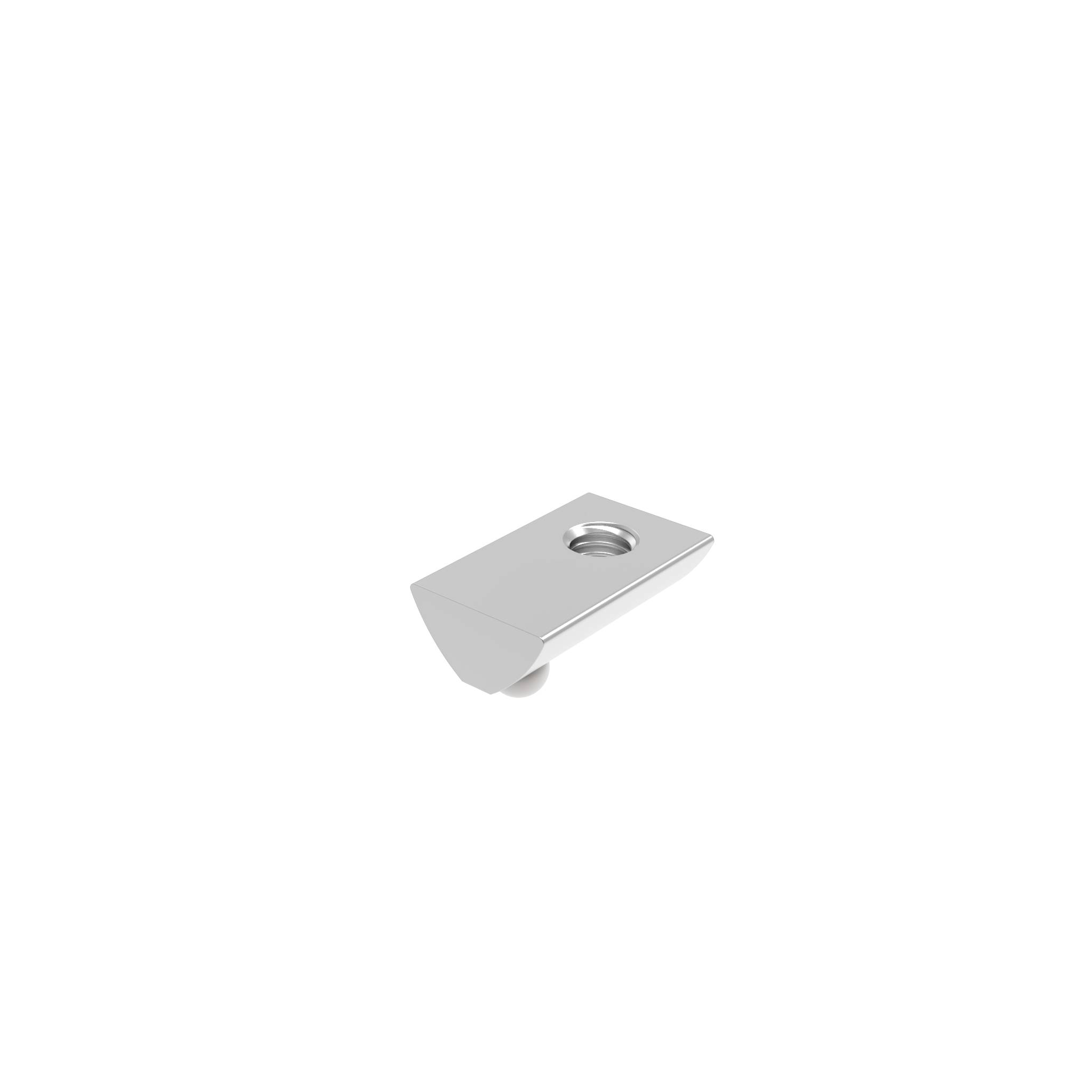

Farbe:Kugel Farbcode-Ausführung: gelb, rot, blau, grün, schwarzLieferländer:weltweitBeschreibung:einschwenkbarer Nutenstein mit Federkugel Ausführung mit Farbcode zur visuellen Unterscheidung der GewindegrößeMaterial:Nutenstein: Stahl / Edelstahl Kugel Standard-Ausführung: Edelstahl Kugel Farbcode-Ausführung: Kunststoff POM Feder: FederstahlExtras:ESD elektrostatisch entladend, verschiedene Längen mit mehreren Gewinden in unterschiedlichen Größen auf AnfrageOberfläche:Nutenstein: verzinkt / blank Kugel Standard-Ausführung: blank Feder: blank

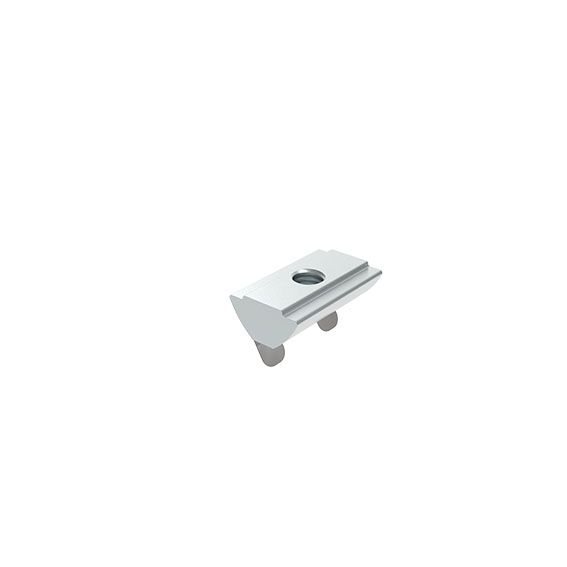

Lieferländer:weltweitBeschreibung:einschwenkbarer Nutenstein mit Führungssteg und FederblechMaterial:Nutenstein: Stahl Federblech: FederstahlExtras:ESD elektrostatisch entladend, verschiedene Längen mit mehreren Gewinden in unterschiedlichen Größen auf AnfrageOberfläche:Nutenstein: verzinkt Federblech: blank

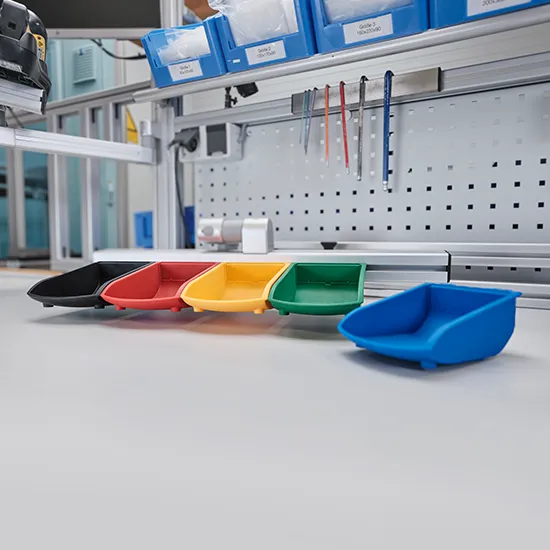

Optimale Ergänzung: FATH Greifschalen
Die farbcodierten Nutensteine entfalten ihr volles Potenzial mit den passenden Greifschalen. Diese ermöglichen ein intuitives Einordnen, verbessern die Ordnung und reduzieren Montagefehler.
Besonders geeignet für:
- Mehrpersonen-Arbeitsplätze
- Variantenreiche Produktionsbereiche
