Produktportrait


Rollenschienen

Rollenschienen für den manuellen Werkstücktransfer – mit FATH Komponenten!

FATH bietet verschiedene Transporteinsätze und Zubehör für Rollenprofile sowohl aus Aluminium als auch aus Stahl an. Die Bestückung des Aluprofils erfolgt ohne Werkzeug von oben. Wählen Sie zwischen Rollen-, Kugelrollen-, Bürsten- und Gleiteinsätzen. Die Elemente sind frei kombinierbar.

Für verschiedene Anwendungen stehen unterschiedliche Rollengeometrien zur Verfügung, je nachdem, welche Anforderungen an Laufruhe, Rollenabstand und Belastung gestellt werden. Übrigens: FATH-Rollen bestehen aus hochwertigem, glaskugelverstärktem Kunststoff PA.

Icon-Plus-white.svg?ts=1743167971 HIGHLIGHTS

  • FATH-Rollenschienensystem für Aluminium (AL) und Stahlprofile (ST)
  • Modularer Aufbau der Rollenbahnen für flexiblen Einsatz
  • Werkzeuglose Bestückung der Rollenschienen AL von oben
  • Verschiedene Rollengeometrien für jede Anwendung
  • Vier Farben und ESD-Ausführung lieferbar
  • Umfangreiches Zubehörprogramm

Bewegung in zwei Dimensionen

Kugelrollen- und Bürsteneinsätze ermöglichen Bewegungen in zwei Dimensionen – auch quer zur Schienenrichtung, z.B. in Weichen oder Schleusen. Abschlussplatten schließen die Enden der Rollenschiene AL sicher, sorgen für einen definierten Endanschlag und ermöglichen die Befestigung von Anschlagpuffern. Passende Montagehalter in unterschiedlichen Ausführungen ermöglichen die Anbindung an Rundrohrprofile D28.

Die Rollen R28 mit Spurkranz bieten auch eine seitliche Führung.

Das Rollenelement R9 mit kürzestem Achsabstand und maximaler Achsanzahl wurde speziell für gleichmäßig verlaufende Transportstrecken mit minimalen Erschütterungen entwickelt. Dank der reduzierten Punktbelastung ist es besonders für sehr weiche Kartonagen und grob strukturierte Kistenböden geeignet.

Über farbige Rollen sind Füllstandsmarken z.B. in Kanban-Regalen realisierbar.

Kugelrollen- und Bürsteneinsätze ermöglichen Bewegungen in zwei Dimensionen – auch quer zur Schienenrichtung, z.B. in Weichen oder Schleusen.

Icon-Plus-white.svg?ts=1743167971 Ein weiteres Plus:

Alle Elemente gibt es auch in elektrostatisch entladender Ausführung.

Abschlussplatten schließen die Enden der Rollenschiene AL sicher, sorgen für einen definierten Endanschlag und ermöglichen die Befestigung von Anschlagpuffern. Passende Montagehalter in unterschiedlichen Ausführungen ermöglichen die Anbindung an Rundrohrprofile D28.

Kanban Farbkennzeichnung

Über farbige Rollen sind Füllstandsmarken z.B. in Kanban-Regalen realisierbar.

Kanban-Regal

Mobiles Kanban-Regal

Regalwagen

Förderstrecke

Sie möchten DIE FATH ROLLENSCHIENEN besser kennen lernen?

Hier geht es direkt zu den Produkten.


Zu den Rollenschienen

Ausführungen

Seitliche Führung oder kürzester Achsabstand

Produktgalerie überspringen
Rolle R28 für Rolleneinheiten
Abb.: | Ausführung: ohne Spurkranz | Farbe: rot ≈ RAL 3020 | ESD: -
Farbe:schwarz, gelb, rot, grün, grauLieferländer:weltweitBeschreibung:belastbare und laufruhige Rolle fürRollenschienen AL, wahlweise ohne oder mit Spurkranz als seitliche Führung, schnell austauschbarMaterial:Standard-Ausführung: Kunststoff PA, glaskugelverstärkt ESD elektrostatisch entladende Ausführung: Kunststoff PA, kohlefaserverstärktExtras:weitere Materialien, weitere Farben auf AnfrageHinweis:passende Achse siehe 062AXM; passender Käfig siehe 062ACR2891.50; passende Bremse R28 siehe 062RBR28E;

0,00 €*

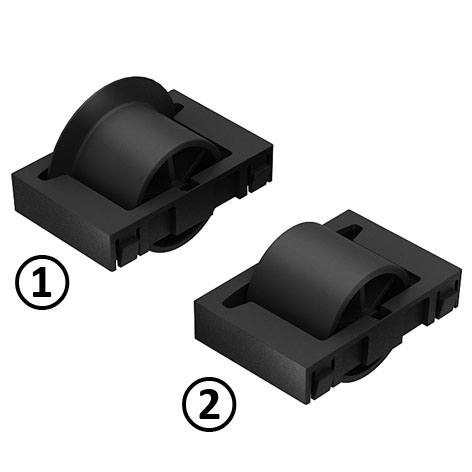

Rolleneinheit L50 R28
Abb.: | Ausführung: ohne Spurkranz | Farbe Käfig: schwarz | Farbe Rolle: schwarz | ESD: ESD | Tragkraft (N): 125
Farbe:Rolle: schwarz, gelb, rot, grün, grau Käfig: schwarz, grauLieferländer:weltweitBeschreibung:belastbare und laufruhige Rolleneinheit R28 für Rollenschienen-Profile AL, wahlweise ohne oder mit Spurkranz als seitliche Führung, komplett vormontiertMaterial:Standard-Rolle: Kunststoff PA, glaskugelverstärkt Standard-Käfig: Kunststoff PA, glasfaserverstärkt ESD elektrostatisch entladende Rolle und Käfig: Kunststoff PA, kohlefaserverstärkt Achse: StahlExtras:farbige Rolle in grauem Käfig, weitere Materialien, weitere Farben auf AnfrageOberfläche:Achse: verzinktHinweis:Rolleneinheit L50 R28 bestehend aus: - Rolle R28, siehe 062RR2891; - Achse AL, siehe 062AXM; - Käfig L50 für Rollen R28, siehe 062ACR2891.50; - passende Bremse R28 siehe 062RBR28E;

0,00 €*
Rolle R28 für Rolleneinheiten
Abb.: | Ausführung: mit Spurkranz | Farbe: gelb ≈ RAL 1003 | ESD: -
Farbe:schwarz, gelb, rot, grün, grauLieferländer:weltweitBeschreibung:belastbare und laufruhige Rolle fürRollenschienen AL, wahlweise ohne oder mit Spurkranz als seitliche Führung, schnell austauschbarMaterial:Standard-Ausführung: Kunststoff PA, glaskugelverstärkt ESD elektrostatisch entladende Ausführung: Kunststoff PA, kohlefaserverstärktExtras:weitere Materialien, weitere Farben auf AnfrageHinweis:passende Achse siehe 062AXM; passender Käfig siehe 062ACR2891.50; passende Bremse R28 siehe 062RBR28E;

0,00 €*
Rolle R28 für Rolleneinheiten
Abb.: | Ausführung: ohne Spurkranz | Farbe: grün ≈ RAL 6032 | ESD: -
Farbe:schwarz, gelb, rot, grün, grauLieferländer:weltweitBeschreibung:belastbare und laufruhige Rolle fürRollenschienen AL, wahlweise ohne oder mit Spurkranz als seitliche Führung, schnell austauschbarMaterial:Standard-Ausführung: Kunststoff PA, glaskugelverstärkt ESD elektrostatisch entladende Ausführung: Kunststoff PA, kohlefaserverstärktExtras:weitere Materialien, weitere Farben auf AnfrageHinweis:passende Achse siehe 062AXM; passender Käfig siehe 062ACR2891.50; passende Bremse R28 siehe 062RBR28E;

0,00 €*
Rolle R28 für Rolleneinheiten
Abb.: | Ausführung: mit Spurkranz | Farbe: grau ≈ RAL 7042 | ESD: -
Farbe:schwarz, gelb, rot, grün, grauLieferländer:weltweitBeschreibung:belastbare und laufruhige Rolle fürRollenschienen AL, wahlweise ohne oder mit Spurkranz als seitliche Führung, schnell austauschbarMaterial:Standard-Ausführung: Kunststoff PA, glaskugelverstärkt ESD elektrostatisch entladende Ausführung: Kunststoff PA, kohlefaserverstärktExtras:weitere Materialien, weitere Farben auf AnfrageHinweis:passende Achse siehe 062AXM; passender Käfig siehe 062ACR2891.50; passende Bremse R28 siehe 062RBR28E;

0,00 €*
Rolleneinheit L33 R28
Farbe Käfig: schwarz | Farbe Rolle: rot ≈ RAL 3020 | ESD: - | Tragkraft (N): 150
Farbe:Rolle: schwarz, gelb, rot, grün, grau Käfig: schwarz, grauLieferländer:weltweitBeschreibung:belastbare und laufruhige Rolleneinheit R28 für Rollenschienen-Profile AL, verkürzter Achsabstand durch Käfig L33, komplett vormontiertMaterial:Standard-Rolle: Kunststoff PA, glaskugelverstärkt Standard-Käfig: Kunststoff PA, glasfaserverstärkt ESD elektrostatisch entladende Rolle und Käfig: Kunststoff PA, kohlefaserverstärkt Achse: StahlExtras:farbige Rolle in grauem Käfig, weitere Materialien, weitere Farben auf AnfrageOberfläche:Achse: verzinktHinweis:Rolleneinheit L33 R28 bestehend aus: - Rolle R28, siehe 062RR2891; - Achse AL, siehe 062AXM; - Käfig L33 für Rollen R28, siehe 062ACR2891.33;

0,00 €*
Rolleneinheit L50 R28
Abb.: | Ausführung: ohne Spurkranz | Farbe Käfig: grau ≈ RAL 7042 | Farbe Rolle: grau ≈ RAL 7042 | ESD: - | Tragkraft (N): 150
Farbe:Rolle: schwarz, gelb, rot, grün, grau Käfig: schwarz, grauLieferländer:weltweitBeschreibung:belastbare und laufruhige Rolleneinheit R28 für Rollenschienen-Profile AL, wahlweise ohne oder mit Spurkranz als seitliche Führung, komplett vormontiertMaterial:Standard-Rolle: Kunststoff PA, glaskugelverstärkt Standard-Käfig: Kunststoff PA, glasfaserverstärkt ESD elektrostatisch entladende Rolle und Käfig: Kunststoff PA, kohlefaserverstärkt Achse: StahlExtras:farbige Rolle in grauem Käfig, weitere Materialien, weitere Farben auf AnfrageOberfläche:Achse: verzinktHinweis:Rolleneinheit L50 R28 bestehend aus: - Rolle R28, siehe 062RR2891; - Achse AL, siehe 062AXM; - Käfig L50 für Rollen R28, siehe 062ACR2891.50; - passende Bremse R28 siehe 062RBR28E;

0,00 €*
Rolleneinheit L50 R28
Abb.: | Ausführung: mit Spurkranz | Farbe Käfig: schwarz | Farbe Rolle: rot ≈ RAL 3020 | ESD: - | Tragkraft (N): 150
Farbe:Rolle: schwarz, gelb, rot, grün, grau Käfig: schwarz, grauLieferländer:weltweitBeschreibung:belastbare und laufruhige Rolleneinheit R28 für Rollenschienen-Profile AL, wahlweise ohne oder mit Spurkranz als seitliche Führung, komplett vormontiertMaterial:Standard-Rolle: Kunststoff PA, glaskugelverstärkt Standard-Käfig: Kunststoff PA, glasfaserverstärkt ESD elektrostatisch entladende Rolle und Käfig: Kunststoff PA, kohlefaserverstärkt Achse: StahlExtras:farbige Rolle in grauem Käfig, weitere Materialien, weitere Farben auf AnfrageOberfläche:Achse: verzinktHinweis:Rolleneinheit L50 R28 bestehend aus: - Rolle R28, siehe 062RR2891; - Achse AL, siehe 062AXM; - Käfig L50 für Rollen R28, siehe 062ACR2891.50; - passende Bremse R28 siehe 062RBR28E;

0,00 €*
Rolleneinheit L50 R28
Abb.: | Ausführung: mit Spurkranz | Farbe Käfig: grau ≈ RAL 7042 | Farbe Rolle: grau ≈ RAL 7042 | ESD: - | Tragkraft (N): 150
Farbe:Rolle: schwarz, gelb, rot, grün, grau Käfig: schwarz, grauLieferländer:weltweitBeschreibung:belastbare und laufruhige Rolleneinheit R28 für Rollenschienen-Profile AL, wahlweise ohne oder mit Spurkranz als seitliche Führung, komplett vormontiertMaterial:Standard-Rolle: Kunststoff PA, glaskugelverstärkt Standard-Käfig: Kunststoff PA, glasfaserverstärkt ESD elektrostatisch entladende Rolle und Käfig: Kunststoff PA, kohlefaserverstärkt Achse: StahlExtras:farbige Rolle in grauem Käfig, weitere Materialien, weitere Farben auf AnfrageOberfläche:Achse: verzinktHinweis:Rolleneinheit L50 R28 bestehend aus: - Rolle R28, siehe 062RR2891; - Achse AL, siehe 062AXM; - Käfig L50 für Rollen R28, siehe 062ACR2891.50; - passende Bremse R28 siehe 062RBR28E;

0,00 €*

CAD Downloads


ZUM CAD DOWNLOAD

Wirtschaftliche Lösung

Die Rollenschiene XST. Sie ist als 12er-Bundle in einer Länge von zwei Metern erhältlich. Da dann kein Frachtkostenzuschlag anfällt, profitieren Sie von deutlich geringeren Logistikkosten. Für die Rollenschiene XST sind die Halterungen der Rollenschiene ST verwendbar. Die Rollenschiene I 60x24 in extrem flacher Bauweise ist für den Transport von schwereren Gütern konzipiert worden. Kohlefaserverstärkte Rollen gewährleisten eine hohe Schlagfestigkeit. Das Rollenmaterial ermöglicht außerdem höhere Neigungswinkel, ohne dass die transportierten Güter zu viel Fahrt aufnehmen. Durch die antistatische Ausführung kann die Rollenschiene auch für sensible Produkte genutzt werden.

Produktgalerie überspringen

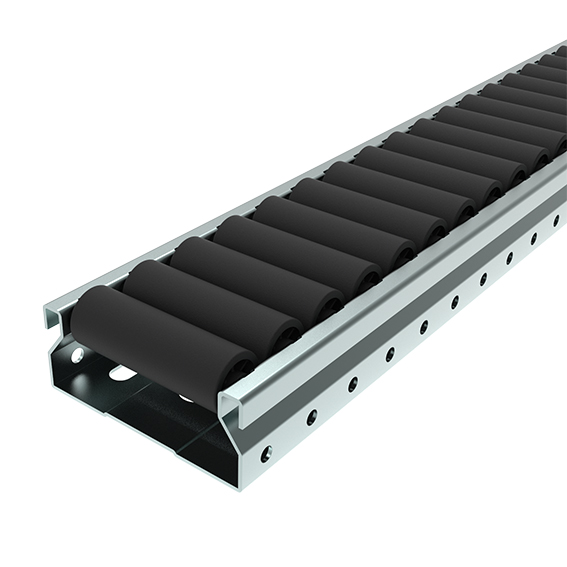

Rollenschiene I 60x24
Farbe:schwarzLieferländer:weltweitBeschreibung:belastbare und laufruhige Rollenschiene I 60x24Material:Rollenschienen-Profil I: Stahl ESD elektrostatisch entladende Rolle: Kunststoff P, kohlefaserverstärkt Achse: StahlExtras:weitere Farben auf AnfrageZolltarifnummer:84283920000

0,00 €*

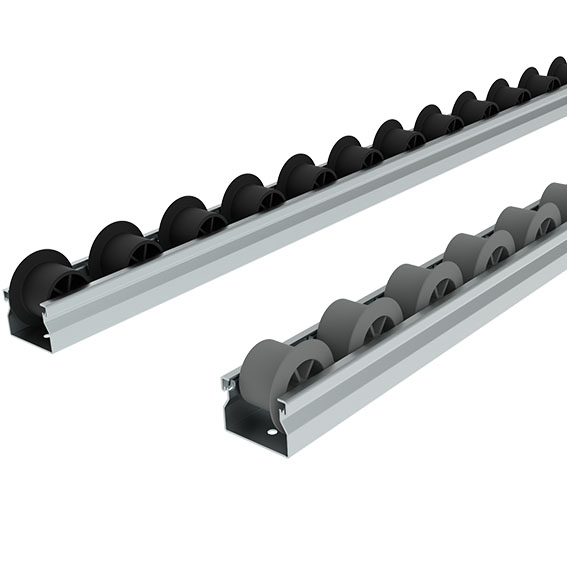

Rollenschiene XST R28 mit Spurkranz
Farbe Rolle: schwarz | ESD: ESD
Farbe:schwarz, grauLieferländer:weltweitBeschreibung:preiswerte, belastbare und laufruhige Rollenschiene XST R28, mit Spurkranz als seitliche FührungMaterial:Rollenschienen-Profil XST: Stahl Standard Rolle: Kunststoff PP ESD elektrostatisch entladende Rolle: Kunststoff PP, elektrostatisch entladend Achse: StahlExtras:weitere Farben auf Anfrage

0,00 €*

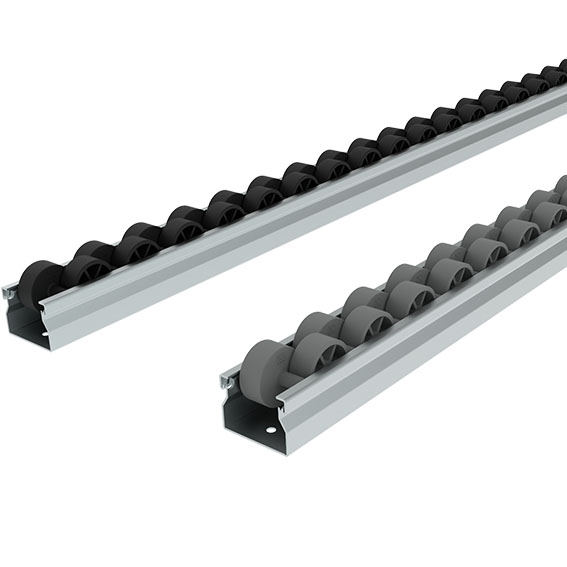

Rollenschiene XST H26
Farbe Rolle: schwarz | ESD: ESD
Farbe:schwarz, grauLieferländer:weltweitBeschreibung:preiswerte, belastbare und laufruhige Rollenschiene XST H26Material:Rollenschienen-Profil XST: Stahl Standard Rolle: Kunststoff PP ESD elektrostatisch entladende Rolle: Kunststoff PP, elektrostatisch entladend Achse: StahlExtras:weitere Farben auf Anfrage

0,00 €*
Rollenschiene XST R28
Farbe:schwarz, grauLieferländer:weltweitBeschreibung:preiswerte, belastbare und laufruhige Rollenschiene XST R28Material:Rollenschienen-Profil XST: Stahl Standard Rolle: Kunststoff PP ESD elektrostatisch entladende Rolle: Kunststoff PP, elektrostatisch entladend Achse: StahlExtras:weitere Farben auf Anfrage

0,00 €*
Rollenschiene XST H26
Farbe:schwarz, grauLieferländer:weltweitBeschreibung:preiswerte, belastbare und laufruhige Rollenschiene XST H26Material:Rollenschienen-Profil XST: Stahl Standard Rolle: Kunststoff PP ESD elektrostatisch entladende Rolle: Kunststoff PP, elektrostatisch entladend Achse: StahlExtras:weitere Farben auf Anfrage

0,00 €*
Rollenschiene I 60x24
Farbe: schwarz | ESD: ESD
Farbe:schwarzLieferländer:weltweitBeschreibung:belastbare und laufruhige Rollenschiene I 60x24Material:Rollenschienen-Profil I: Stahl ESD elektrostatisch entladende Rolle: Kunststoff P, kohlefaserverstärkt Achse: StahlExtras:weitere Farben auf AnfrageZolltarifnummer:84283920000

0,00 €*
