Produktportrait
Verbinder für Aluminium-rundrohrprofile d28 & d30
Flexibel, sicher, unkompliziert: Die FATH Verbinder für Rundrohrprofile D28 und D30
Die Aluminium Rundrohrsysteme D28 und D30 sind aufgrund ihrer speziellen Geometrie – der Schwalbenschwanzform – besonders leistungsfähig. Mit den FATH Verbindern können Sie mit wenigen Handgriffen verdrehsichere und stabile Verbindungen für diese Rundrohrsysteme herstellen. Es entsteht eine formschlüssige Verbindung, die dauerhaft starken Halt bietet. Die Rundrohrprofile können Sie selbst ablängen. Besondere Präzision ist dabei nicht notwendig, da die FATH Verbinder Längentoleranzen, Winkelfehler und ungleichmäßige Schnitte bis zu einem gewissen Maß kompensieren.
Durch die Vielfalt an Verbindern und Funktionen können Sie für nahezu alle Anforderungen die passende Konstruktion realisieren. Die Planung individueller Strukturen für Arbeitsplätze, Materialwägen, Regale, Materialzuführungen etc. ist aufgrund der geringen Anzahl benötigter Teile einfach und die Montage ist schnell durchgeführt.
Im industriellen Produktionsumfeld können sich die Anforderungen oder der Arbeitsplatz jederzeit verändern. Die FATH Verbinder für Aluminium-Rundrohrprofile D28 und D30 lassen sich schnell demontieren und können wiederverwendet werden, ebenso wie die Profile selbst. Dies bietet höchste Flexibilität für Ihre Konstruktionen in der industriellen Fertigung – eine ökonomische Lösung, die auch bei der Nachhaltigkeit punktet. Die FATH Verbinder werden als komplett vormontiertes Set einsatzfertig geliefert und können direkt verbaut werden.
HIGHLIGHTS
- 90° Verbindung
- Anschluss von 40x40 zu D28/D30
- Eckverbindung
- Parallelverbindung
- Kugelverbinder innen- und außenliegend
- X-Verbinder
- 45° Verbindung
- Querstreben
Multifunktionale Plattenbefestigung für Rundrohrprofile
Die multifunktionale Plattenbefestigung von FATH ermöglicht die Befestigung von Flächenelementen an einem Rundrohrprofil mit Außendurchmesser 30 mm auf vielfältige Weise: unten stirnseitig, Rundrohrprofil an einem Flächenelement bündig, beliebige Position an einem Flächenelement unten oder oben stirnseitig. Die Befestigungsklemme D30 (Set) besteht aus zwei Komponenten – einem Grundelement und einem Höhenausgleich. Sie können das Grundelement einzeln verwenden oder bei Bedarf einfach mit dem Höhenausgleich verschrauben. Das Rundrohrprofil wird dann vollständig umschlossen. Individuelle Konstruktionen für nahezu jede Anforderung lassen sich schnell und einfach bauen – vom Spritzschutz bis zur Verkleidung.
AUSFÜHRUNGEN
Tischhalterungen
Befestigungsmöglichkeiten für Tischplatten sind in großer Auswahl erhältlich:
Lieferländer:weltweitBeschreibung:zur rechtwinkligen Verbindung eines Rundrohrprofils mit Außendurchmesser Ø 28 mm mit einem Aluminiumprofil Nut 10; Justierung mittels LanglöchernMaterial:StahlSet:1 Haltewinkel, 1 selbstformende Schraube S8 x 25 - Innensechsrund T40, 2 Hammerschrauben - Nut 10 - M8 x 20, 2 Flanschmuttern M8Oberfläche:verzinkt
Farbe:Hülse: schwarzLieferländer:weltweitBeschreibung:zur Befestigung von Stellfüßen und Lenkrollen an der Stirnseite von Rundrohrprofilen D28L mit Außendurchmesser ø 28 mm Material:Hülse: Kunststoff PA, kohlefaserverstärkt Langmutter: StahlSet 1:1 Hülse, 2-teilig 1 Langmutter M8Set 2:1 Winkel, 1 Abdeckkappe - Kunststoff PA - schwarz, 4 Nutensteine - Nut 8 - M8, 4 Schrauben DIN EN ISO 7380 (DIN 34805) - M8 x 16 4 Vierkant-ScheibenOberfläche:Langmutter: verzinkt
Lieferländer:weltweitBeschreibung:zur rechtwinkligen Verbindung von zwei Rundrohrprofilen mit Außendurchmesser Ø 28 mm, mit Verdrehsicherung; komplett vormontiertes SetMaterial:Verbinder: Aluminiumdruckguss Montageset: StahlSet:2 Elemente für Winkelverbinder 2D28, 2 Schrauben DIN EN ISO 4762 (DIN 912) - M6 x 25, 2 selbstsichernde Muttern DIN EN ISO 10511 (DIN 985) - M6Oberfläche:Verbinder: blank Montageset: verzinkt
Lieferländer:weltweitBeschreibung:zur rechtwinkligen Verbindung von zwei Rundrohrprofilen mit Außendurchmesser Ø 28 mmMaterial:Verbinder: Aluminiumdruckguss Montageset: StahlSet:2 Elemente für außenliegenden T-Verbinder D28, 1 Schraube DIN EN ISO 4762 (DIN 912) - M6 x 25, 1 selbstsichernde Mutter DIN EN ISO 10511 (DIN 985) - M6Oberfläche:Verbinder: blank Montageset: verzinkt
Sie möchten ALLE Komponenten Für Rundrohrprofile kennen lernen?
Entdecken Sie alle Möglichkeiten: Adapter, Verbinder, Werkzeughalter und viele weitere Zubehörteile.
Rollenbahn
Einhängehalter sind in verschiedenen Ausführungen sowie für die zwei unterschiedlichen Versionen Stahlrollenbahn und Aluschiene erhältlich:

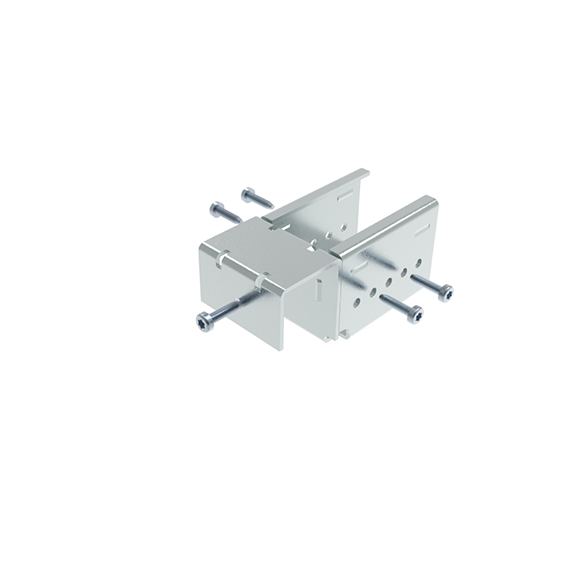

Montageset:5 Bohrschrauben DIN EN ISO 15481 (DIN 7504) - 3,9 x 16Lieferländer:weltweitBeschreibung:zum Einhängen von Rollenschienen AL in ein Rundrohrprofil mit Außendurchmesser Ø 28 mm, verhindert das Herausrutschen von EinsätzenMaterial:StahlExtras:weitere Oberflächen, weitere Farben auf AnfrageOberfläche:verzinkt

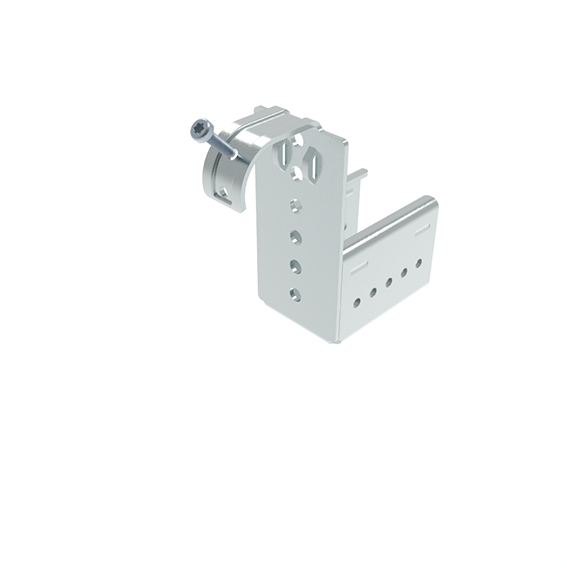

Montageset:1 Bohrschraube DIN EN ISO 15481 (DIN 7504) - 3,9 x 16 1 Scheibe DIN EN ISO 7089 (DIN 125) 1 Nutenstein Nut 8 - M5 1 Schraube DIN EN ISO 4762 (DIN 912) - M5 x 14Lieferländer:weltweitBeschreibung:zum Einhängen von Rollenschienen AL in ein Rundrohrprofil mit Außendurchmesser Ø 30 mm, verhindert das Herausrutschen von EinsätzenMaterial:StahlOberfläche:verzinkt
Montageset:5 Bohrschrauben DIN EN ISO 15481 (DIN 7504) - 3,9 x 16Lieferländer:weltweitBeschreibung:zum Einhängen von Rollenschienen AL in ein Rundrohrprofil mit Außendurchmesser Ø 28 mm, verhindert das Herausrutschen von EinsätzenMaterial:StahlExtras:weitere Oberflächen, weitere Farben auf AnfrageOberfläche:verzinkt
Lieferländer:weltweitBeschreibung:zum Einhängen von Rollenschienen XST und Führungsschienen XST zentral in ein Rundrohrprofil mit Außendurchmesser Ø 28 mm, verhindert das Herausrutschen von EinsätzenMaterial:StahlExtras:weitere Oberflächen, weitere Farben auf AnfrageOberfläche:verzinkt
Montageset:6 Bohrschrauben DIN EN ISO 15481 (DIN 7504) - 3,9 x 16Lieferländer:weltweitBeschreibung:zum Einhängen von Rollenschienen XST und Führungsschienen XST zentral in ein Rundrohrprofil mit Außendurchmesser ø 30 mm, verhindert das Herausrutschen von EinsätzenMaterial:StahlExtras:weitere Oberflächen, weitere Farben auf AnfrageOberfläche:verzinkt
Montageset:5 Bohrschrauben DIN EN ISO 15481 (DIN 7504) - 3,9 x 16Lieferländer:weltweitBeschreibung:zum Einhängen von Rollenschienen AL in ein Rundrohrprofil mit Außendurchmesser Ø 28 mm, verhindert das Herausrutschen von EinsätzenMaterial:StahlExtras:weitere Oberflächen, weitere Farben auf AnfrageOberfläche:verzinkt
Montageset:1 Bohrschraube DIN EN ISO 15481 (DIN 7504) - 3,9 x 16 1 Scheibe DIN EN ISO 7089 (DIN 125) 1 Nutenstein Nut 8 - M5 1 Schraube DIN EN ISO 4762 (DIN 912) - M5 x 14Lieferländer:weltweitBeschreibung:zum Einhängen von Rollenschienen AL in ein Rundrohrprofil mit Außendurchmesser Ø 30 mm, verhindert das Herausrutschen von EinsätzenMaterial:StahlOberfläche:verzinkt
Montageset:6 Bohrschrauben DIN EN ISO 15481 (DIN 7504) - 3,9 x 16Lieferländer:weltweitBeschreibung:zum Einhängen von Rollenschienen XST und Führungsschienen XST zentral in ein Rundrohrprofil mit Außendurchmesser ø 30 mm, verhindert das Herausrutschen von EinsätzenMaterial:StahlExtras:weitere Oberflächen, weitere Farben auf AnfrageOberfläche:verzinkt
Montageset:5 Bohrschrauben DIN EN ISO 15481 (DIN 7504) - 3,9 x 16Lieferländer:weltweitBeschreibung:zum Einhängen von Rollenschienen AL in ein Rundrohrprofil mit Außendurchmesser Ø 28 mm, verhindert das Herausrutschen von EinsätzenMaterial:StahlExtras:weitere Oberflächen, weitere Farben auf AnfrageOberfläche:verzinkt
Montageset:1 Bohrschraube DIN EN ISO 15481 (DIN 7504) - 3,9 x 16 1 Scheibe DIN EN ISO 7089 (DIN 125) 1 Nutenstein Nut 8 - M5 1 Schraube DIN EN ISO 4762 (DIN 912) - M5 x 14Lieferländer:weltweitBeschreibung:zum Einhängen von Rollenschienen AL in ein Rundrohrprofil mit Außendurchmesser Ø 30 mm, verhindert das Herausrutschen von EinsätzenMaterial:StahlOberfläche:verzinkt
Montageset:6 Bohrschrauben DIN EN ISO 15481 (DIN 7504) - 3,9 x 16Lieferländer:weltweitBeschreibung:zum Einhängen von Rollenschienen XST und Führungsschienen XST zentral in ein Rundrohrprofil mit Außendurchmesser ø 30 mm, verhindert das Herausrutschen von EinsätzenMaterial:StahlExtras:weitere Oberflächen, weitere Farben auf AnfrageOberfläche:verzinkt
Lieferländer:weltweitBeschreibung:zum Einhängen von Rollenschienen XST und Führungsschienen XST zentral in ein Rundrohrprofil mit Außendurchmesser Ø 28 mm, verhindert das Herausrutschen von EinsätzenMaterial:StahlExtras:weitere Oberflächen, weitere Farben auf AnfrageOberfläche:verzinkt
Montageset:5 Bohrschrauben DIN EN ISO 15481 (DIN 7504) - 3,9 x 16Lieferländer:weltweitBeschreibung:zum Einhängen von Rollenschienen AL in ein Rundrohrprofil mit Außendurchmesser Ø 28 mm, verhindert das Herausrutschen von EinsätzenMaterial:StahlExtras:weitere Oberflächen, weitere Farben auf AnfrageOberfläche:verzinkt
Flexibel & multifunktional:
Lieferländer:weltweitBeschreibung:zur variablen Verbindung von zwei Rundrohrprofilen mit Außendurchmesser Ø 28 mm, mit Verdrehsicherung; komplett vormontiertes SetMaterial:Verbinder: Aluminiumdruckguss Montageset: StahlSet:4 Elemente für außenliegenden Kugelverbinder D28, 2 Schrauben DIN EN ISO 4762 (DIN 912) - M6 x 25, 2 selbstsichernde Muttern DIN EN ISO 10511 (DIN 985) - M6Oberfläche:Verbinder: blank Montageset: verzinkt
Lieferländer:weltweitBeschreibung:zur rechtwinkligen Verbindung von zwei Rundrohrprofilen mit Außendurchmesser Ø 28 mm, mit Verdrehsicherung; komplett vormontiertes SetMaterial:Verbinder: Aluminiumdruckguss Montageset: StahlSet:2 Elemente für Eckverbinder 2D28, 1 Schraube DIN EN ISO 4762 (DIN 912) - M6 x 25, 1 selbstsichernde Mutter DIN EN ISO 10511 (DIN 985) - M6Oberfläche:Verbinder: blank Montageset: verzinkt
Lieferländer:weltweitBeschreibung:für eine 45°-Verbindung von zwei Rundrohrprofilen mit Außendurchmesser Ø 28 mm, mit Verdrehsicherung; komplett vormontiertes SetMaterial:Verbinder: Aluminiumdruckguss Montageset: StahlSet:2 Elemente für Winkelverbinder D28, 45°, 1 Schraube DIN EN ISO 4762 (DIN 912) - M6 x 25, 1 selbstsichernde Mutter DIN EN ISO 10511 (DIN 985) - M6Oberfläche:Verbinder: blank Montageset: verzinkt
Lieferländer:weltweitBeschreibung:zur rechtwinkligen Verbindung von zwei Rundrohrprofilen mit Außendurchmesser ø 30 mmMaterial:Verbinder: Aluminiumdruckguss Montageset: StahlSet:2 Elemente für außenliegenden T-Verbinder D30, 1 Schraube DIN EN ISO 4762 (DIN 912) - M6 x 28, 1 selbstsichernde Mutter DIN EN ISO 4032 (DIN 934) - M6Oberfläche:Montageset: verzinktHinweis:passende Abdeckkappe für Rundrohrverbinder D30 siehe 099RV30CC06
Lieferländer:weltweitBeschreibung:zur rechtwinkligen Verbindung von zwei Rundrohrprofilen mit Außendurchmesser ø 30 mmMaterial:Verbinder: Aluminiumdruckguss Montageset: StahlSet:2 Elemente für außenliegenden T-Verbinder D30, 1 Schraube DIN EN ISO 4762 (DIN 912) - M6 x 28, 1 selbstsichernde Mutter DIN EN ISO 4032 (DIN 934) - M6Oberfläche:Montageset: verzinktHinweis:passende Abdeckkappe für Rundrohrverbinder D30 siehe 099RV30CC06
Lieferländer:weltweitBeschreibung:zur Kreuzverbindung von zwei Rundrohrprofilen mit Außendurchmesser Ø 30 mm; komplett vormontiertes SetMaterial:Verbinder: Aluminiumdruckguss Montageset: StahlSet:2 Elemente für Kreuzverbinder D30, 1 Schraube DIN EN ISO 4762 (DIN 912) - M6 x 30, 1 selbstsichernde Mutter DIN EN ISO 4032 (DIN 934) - M6Oberfläche:Montageset: verzinktHinweis:passende Abdeckkappe für Rundrohrverbinder D30 siehe 099RV30CC06
Lieferländer:weltweitBeschreibung:zur variablen Kreuzverbindung von zwei Rundrohrprofilen mit Außendurchmesser ø 30 mm, mit Verdrehsicherung; komplett vormontiertes SetMaterial:Verbinder: Aluminiumdruckguss Montageset: StahlSet:4 Elemente für Kreuz-Kugelverbinder D30, 2 Schrauben DIN EN ISO 4762 (DIN 912) - M6 x 28, 2 selbstsichernde Muttern DIN EN ISO 4032 (DIN 934) - M6Oberfläche:Montageset: verzinktHinweis:passende Abdeckkappe für Rundrohrverbinder D30 siehe 099RV30CC06
