Produktportrait
Systemarme
Ergonomisches Positionieren am Arbeitsplatz im Handumdrehen – mit den Systemarmen von FATH
Mit den Systemarmen von FATH gelingt ergonomisches Positionieren am Arbeitsplatz im Handumdrehen. Monitore, Werkzeughalter, Greifschalen, Behälterbefestigungen oder Tabletts zur Bereitstellung von Werkstücken werden konstant in Stellung gehalten. Alle Systemarme bestehen aus Friktionsgelenken mit einem fix eingestellten Reibungsmoment, wobei je Gelenk sechs unterschiedliche Abstufungen zur Verfügung stehen. So kann die Beweglichkeit an jedes Bedürfnis angepasst werden. Die Systemarme werden fertig montiert geliefert, für den direkten Einsatz am Arbeitstisch.
Erhältlich sind zwei unterschiedliche Bauarten: Der Systemarm mit 370 mm Reichweite und der Doppelsystemarm mit 695 mm Reichweite. Beide Bauarten gibt es in der leichten Ausführung I40L sowie in den zwei schweren Ausführungen I40H und I80H.
HIGHLIGHTS
- Unterschiedliche Anbindungen am Ende der Systemarme
- Anbindung an Profile mit horizontal oder vertikal laufender Nut
- Friktionsgelenke mit fixem Reibungsmoment in sechs Abstufungen
- Bedarfsgerechte Einstellung mit einem Handgriff
- Anschlussadapter und Friktionsgelenke 360° drehbar
Vielfältige Anschlussmöglichkeiten und beste Ergonomie
Gestalten Sie Ihre Montagearbeitsplätze ergonomisch und erreichen Sie eine höhere Produktivität. Bis zu vier verschiedene Anbindungen am Ende der Systemarme ergeben vielfältige Anschlussmöglichkeiten. Die Systemarme von FATH sind einsatzbereit mit Anschlussadapter – zur stabilen Anbindung an Profile mit horizontal oder vertikal verlaufender Nut.
Sowie mit Friktions- oder Doppel-Friktionsgelenken zur flexiblen Erweiterung des Schwenkarms. Wird der Systemarm um einen Monitorhalter erweitert, ist die Befestigung eines Arbeitsmittels möglich. Der Anschlussadapter und die Friktionsgelenke sind 360° drehbar.
Sie möchten AUCH DIE FATH MONITORBEFSTIGUNGEN kennen lernen?
Hier geht es zu den verschiedenen Optionen.
AUSFÜHRUNGEN
FATH Systemarme mit 370 mm Reichweite:
Produktgalerie überspringen

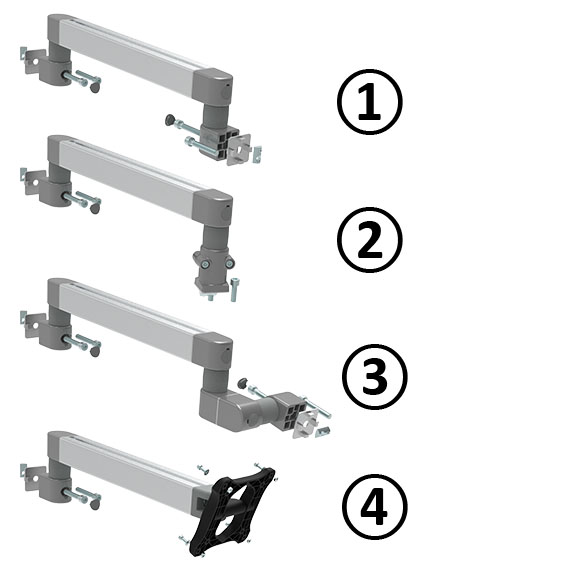

Systemarm I40L 370 (Set)
0,00 €*
Abb.:
④
|
Ausführung:
mit Monitorhalterung
|
Set:
Set 4
|
Profil:
I
Farbe:Arm: alufarbig Gehäuse: alufarbig Abdeckring: grau ≈ RAL 7042 Abdeckkappen: grau ≈ RAL 7042 Nutfixierungsplatten: alufarbig Monitorhalterung: schwarzLieferländer:weltweitBeschreibung:stabiler Schwenkarm mit einer Reichweite von ca. 370 mm und diversen Befestigungsmöglichkeiten; 360° drehbar; vormontiert Systemarm kann längs, quer oder stirnseitig am Profil angebracht werden; bei der stirnseitigen Anwendung muss an der Kernbohrung ein Gewinde M8 vorhanden sein (mind. 15 mm tief)Material:Arm: Aluminium Gehäuse: Aluminiumdruckguss Abdeckring: Kunststoff Einsätze: Stahl Friktionswelle: Stahl Abdeckkappen: Kunststoff Schrauben: Stahl Scheiben: Stahl Nutfixierungsplatten: Aluminiumdruckguss Nutensteine: Stahl Monitorhalterung: Kunststoff PA, glasfaserverstärktSet 1:1 Systemarm I40L 370 mit Anschluss-Friktionsgelenk, 2 Abdeckkappen 2 Schrauben DIN EN ISO 4762 (DIN 912) - M8 x 45 (für Nutenstein Friktionsgelenk-Seite), 2 Schrauben DIN EN ISO 4762 (DIN 912) - M8 x 50 (für Kernloch Friktionsgelenk-Seite), 2 Scheiben 8-FSt, 2 Nutfixierungsplatten, 2 Nutensteine - Nut 8 - M8Set 2:1 Systemarm I40L 370 mit Anschluss-Friktionsgelenk, 1 Abdeckkappe, 1 Schraube DIN EN ISO 4762 (DIN 912) - M8 x 45 (für Nutenstein Friktionsgelenk-Seite), 1 Schraube DIN EN ISO 4762 (DIN 912) - M8 x 25 (für Nutenstein Anschluss-Seite), 1 Schraube DIN EN ISO 4762 (DIN 912) - M8 x 50 (für Kernloch Friktionsgelenk-Seite), 1 Schraube DIN EN ISO 4762 (DIN 912) - M8 x 30 (für Kernloch Anschluss-Seite), 2 Scheiben 8-FSt, 2 Nutfixierungsplatten, 2 Nutensteine - Nut 8 - M8Set 3:1 Systemarm I40L 370 mit Doppel-Friktionsgelenk, 2 Abdeckkappen 2 Schrauben DIN EN ISO 4762 (DIN 912) - M8 x 45 (für Nutenstein Friktionsgelenk-Seite), 2 Schrauben DIN EN ISO 4762 (DIN 912) - M8 x 50 (für Kernloch Friktionsgelenk-Seite), 2 Scheiben 8-FSt, 2 Nutfixierungsplatten, 2 Nutensteine - Nut 8 - M8Set 4:1 Systemarm I40L 370 mit Monitorhalterung, 1 Abdeckkappe 1 Schraube DIN EN ISO 4762 (DIN 912) - M8 x 45 (für Nutenstein Friktionsgelenk-Seite), 1 Schraube DIN EN ISO 4762 (DIN 912) - M8 x 50 (für Kernloch Friktionsgelenk-Seite), 1 Scheibe 8-FSt, 1 Nutfixierungsplatte, 1 Nutenstein - Nut 8 - M8 1 Montageset für Monitor: 4 Schrauben DIN EN ISO 4762 (DIN 912) - M4 x 12, 4 UnterlegscheibenOberfläche:Arm: eloxiert Gehäuse: pulverbeschichtet Schrauben: verzinkt Scheiben: verzinkt Nutfixierungsplatten: pulverbeschichtet Nutensteine: verzinkt

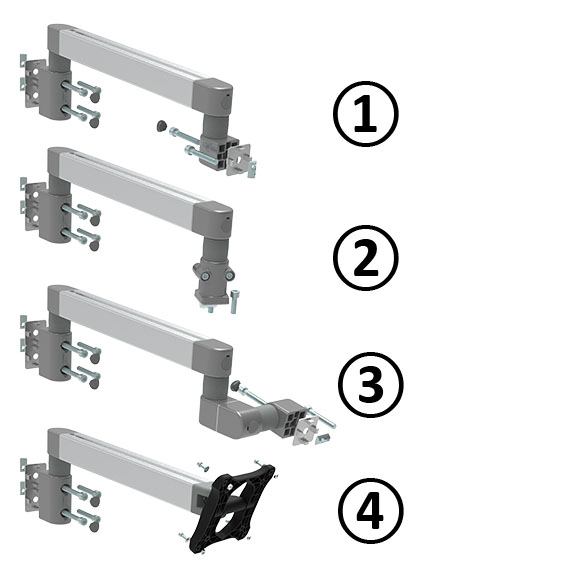

Systemarm I40H 370 (Set)
0,00 €*
Abb.:
③
|
Ausführung:
mit Doppel-Friktionsgelenk
|
Set:
Set 3
|
Profil:
I
Farbe:Arm: alufarbig Gehäuse: alufarbig Abdeckring: grau ≈ RAL 7042 Abdeckkappen: grau ≈ RAL 7042 Nutfixierungsplatten: alufarbig Monitorhalterung: schwarzLieferländer:weltweitBeschreibung:stabiler Schwenkarm mit einer Reichweite von ca. 370 mm und diversen Befestigungsmöglichkeiten; 360° drehbar; vormontiert Systemarm kann längs, quer oder stirnseitig am Profil angebracht werden; bei der stirnseitigen Anwendung muss an der Kernbohrung ein Gewinde M8 vorhanden sein (mind. 15 mm tief)Material:Arm: Aluminium Gehäuse: Aluminiumdruckguss Abdeckring: Kunststoff Einsätze: Stahl Friktionswelle: Stahl Abdeckkappen: Kunststoff Schrauben: Stahl Scheiben: Stahl Nutfixierungsplatten: Aluminiumdruckguss Nutensteine: Stahl Monitorhalterung: Kunststoff PA, glasfaserverstärktSet 1:1 Systemarm I40H 370 mit Friktionsgelenk, 3 Abdeckkappen 3 Schrauben DIN EN ISO 4762 (DIN 912) - M8 x 45 (für Nutenstein Friktionsgelenk-Seite), 3 Schrauben DIN EN ISO 4762 (DIN 912) - M8 x 50 (für Kernloch Friktionsgelenk-Seite), 3 Scheiben 8-FSt, 3 Nutfixierungsplatten, 3 Nutensteine - Nut 8 - M8Set 2:1 Systemarm I40H 370 mit Anschluss-Friktionsgelenk, 2 Abdeckkappe, 2 Schraube DIN EN ISO 4762 (DIN 912) - M8 x 45 (für Nutenstein Friktionsgelenk-Seite), 1 Schraube DIN EN ISO 4762 (DIN 912) - M8 x 25 (für Nutenstein Anschluss-Seite), 2 Schraube DIN EN ISO 4762 (DIN 912) - M8 x 50 (für Kernloch Friktionsgelenk-Seite), 1 Schraube DIN EN ISO 4762 (DIN 912) - M8 x 30 (für Kernloch Anschluss-Seite), 3 Scheiben 8-FSt, 3 Nutfixierungsplatten, 3 Nutensteine - Nut 8 - M8Set 3:1 Systemarm I40H 370 mit Doppel-Friktionsgelenk, 3 Abdeckkappen 3 Schrauben DIN EN ISO 4762 (DIN 912) - M8 x 45 (für Nutenstein Friktionsgelenk-Seite), 3 Schrauben DIN EN ISO 4762 (DIN 912) - M8 x 50 (für Kernloch Friktionsgelenk-Seite), 3 Scheiben 8-FSt, 3 Nutfixierungsplatten, 3 Nutensteine - Nut 8 - M8Set 4:1 Systemarm I40H 370 mit Monitorhalterung, 2 Abdeckkappe 2 Schraube DIN EN ISO 4762 (DIN 912) - M8 x 45 (für Nutenstein Friktionsgelenk-Seite), 2 Schraube DIN EN ISO 4762 (DIN 912) - M8 x 50 (für Kernloch Friktionsgelenk-Seite), 2 Scheibe 8-FSt, 1 Nutfixierungsplatte, 2 Nutenstein - Nut 8 - M8 1 Montageset für Monitor: 4 Schrauben DIN EN ISO 4762 (DIN 912) - M4 x 12, 4 UnterlegscheibenOberfläche:Arm: eloxiert Gehäuse: pulverbeschichtet Schrauben: verzinkt Scheiben: verzinkt Nutfixierungsplatten: pulverbeschichtet Nutensteine: verzinktZolltarifnummer:76169990990

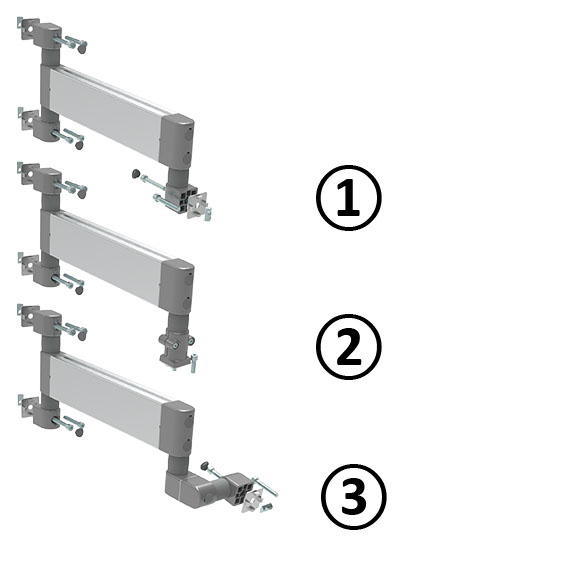

Systemarm I80H 370 (Set)
0,00 €*
Abb.:
②
|
Ausführung:
mit Anschluss-Friktionsgelenk
|
Set:
Set 2
|
Profil:
I
Farbe:Arm: alufarbig Gehäuse: alufarbig Abdeckring: grau ≈ RAL 7042 Abdeckkappen: grau ≈ RAL 7042 Nutfixierungsplatten: alufarbigLieferländer:weltweitBeschreibung:stabiler Schwenkarm mit einer Reichweite von ca. 370 mm und diversen Befestigungsmöglichkeiten; 360° drehbar; vormontiert Systemarm kann längs, quer oder stirnseitig am Profil angebracht werden; bei der stirnseitigen Anwendung muss an der Kernbohrung ein Gewinde M8 vorhanden sein (mind. 15 mm tief)Material:Arm: Aluminium Gehäuse: Aluminiumdruckguss Abdeckring: Kunststoff Einsätze: Stahl Friktionswelle: Stahl Abdeckkappen: Kunststoff Schrauben: Stahl Scheiben: Stahl Nutfixierungsplatten: Aluminiumdruckguss Nutensteine: StahlSet 1:1 Systemarm I80H 370 mit Friktionsgelenk, 3 Abdeckkappen 3 Schrauben DIN EN ISO 4762 (DIN 912) - M8 x 45 (für Nutenstein Friktionsgelenk-Seite), 3 Schrauben DIN EN ISO 4762 (DIN 912) - M8 x 50 (für Kernloch Friktionsgelenk-Seite), 3 Scheiben 8-FSt, 3 Nutfixierungsplatten, 3 Nutensteine - Nut 8 - M8Set 2:1 Systemarm I80H 370 mit Anschluss-Friktionsgelenk, 2 Abdeckkappe, 2 Schraube DIN EN ISO 4762 (DIN 912) - M8 x 45 (für Nutenstein Friktionsgelenk-Seite), 1 Schraube DIN EN ISO 4762 (DIN 912) - M8 x 25 (für Nutenstein Anschluss-Seite), 2 Schraube DIN EN ISO 4762 (DIN 912) - M8 x 50 (für Kernloch Friktionsgelenk-Seite), 1 Schraube DIN EN ISO 4762 (DIN 912) - M8 x 30 (für Kernloch Anschluss-Seite), 3 Scheiben 8-FSt, 3 Nutfixierungsplatten, 3 Nutensteine - Nut 8 - M8Set 3:1 Systemarm I80H 370 mit Doppel-Friktionsgelenk, 3 Abdeckkappen 3 Schrauben DIN EN ISO 4762 (DIN 912) - M8 x 45 (für Nutenstein Friktionsgelenk-Seite), 3 Schrauben DIN EN ISO 4762 (DIN 912) - M8 x 50 (für Kernloch Friktionsgelenk-Seite), 3 Scheiben 8-FSt, 3 Nutfixierungsplatten, 3 Nutensteine - Nut 8 - M8Oberfläche:Arm: eloxiert Gehäuse: pulverbeschichtet Schrauben: verzinkt Scheiben: verzinkt Nutfixierungsplatten: pulverbeschichtet Nutensteine: verzinkt
FATH Doppelsystemarme mit 695 mm Reichweite:
Produktgalerie überspringen
Doppel-Systemarm I40L 695 (Set)
0,00 €*
Abb.:
①
|
Ausführung:
mit Friktionsgelenk
|
Set:
Set 1
|
Profil:
I
Farbe:Arm: alufarbig Gehäuse: alufarbig Abdeckring: grau ≈ RAL 7042 Abdeckkappen: grau ≈ RAL 7042 Nutfixierungsplatten: alufarbig Monitorhalterung: schwarzLieferländer:weltweitBeschreibung:stabiler Doppelschwenkarm mit einer Reichweite von ca. 695 mm und diversen Befestigungsmöglichkeiten; 360° drehbar; vormontiert Systemarm kann längs, quer oder stirnseitig am Profil angebracht werden; bei der stirnseitigen Anwendung muss an der Kernbohrung ein Gewinde M8 vorhanden sein (mind. 15 mm tief)Material:Arm: Aluminium Gehäuse: Aluminiumdruckguss Abdeckring: Kunststoff Einsätze: Stahl Friktionswelle: Stahl Abdeckkappen: Kunststoff Schrauben: Stahl Scheiben: Stahl Nutfixierungsplatten: Aluminiumdruckguss Nutensteine: Stahl Monitorhalterung: Kunststoff PA, glasfaserverstärktSet 1:1 Doppel-Systemarm I40L 695 mit Friktionsgelenk, 3 Abdeckkappen 3 Schrauben DIN EN ISO 4762 (DIN 912) - M8 x 45 (für Nutenstein Friktionsgelenk-Seite), 3 Schrauben DIN EN ISO 4762 (DIN 912) - M8 x 50 (für Kernloch Friktionsgelenk-Seite), 3 Scheiben 8-FSt, 3 Nutfixierungsplatten, 3 Nutensteine - Nut 8 - M8Set 2:1 Doppel-Systemarm I40L 695 mit Anschluss-Friktionsgelenk, 2 Abdeckkappe, 2 Schraube DIN EN ISO 4762 (DIN 912) - M8 x 45 (für Nutenstein Friktionsgelenk-Seite), 1 Schraube DIN EN ISO 4762 (DIN 912) - M8 x 25 (für Nutenstein Anschluss-Seite), 2 Schraube DIN EN ISO 4762 (DIN 912) - M8 x 50 (für Kernloch Friktionsgelenk-Seite), 1 Schraube DIN EN ISO 4762 (DIN 912) - M8 x 30 (für Kernloch Anschluss-Seite), 3 Scheiben 8-FSt, 3 Nutfixierungsplatten, 3 Nutensteine - Nut 8 - M8Set 3:1 Doppel-Systemarm I40L 695 mit Doppel-Friktionsgelenk, 3 Abdeckkappen 3 Schrauben DIN EN ISO 4762 (DIN 912) - M8 x 45 (für Nutenstein Friktionsgelenk-Seite), 3 Schrauben DIN EN ISO 4762 (DIN 912) - M8 x 50 (für Kernloch Friktionsgelenk-Seite), 3 Scheiben 8-FSt, 3 Nutfixierungsplatten, 3 Nutensteine - Nut 8 - M8Set 4:1 Doppel-Systemarm I40L 695 mit Monitorhalterung, 2 Abdeckkappen 2 Schrauben DIN EN ISO 4762 (DIN 912) - M8 x 45 (für Nutenstein Friktionsgelenk-Seite), 2 Schrauben DIN EN ISO 4762 (DIN 912) - M8 x 50 (für Kernloch Friktionsgelenk-Seite), 2 Scheiben 8-FSt, 2 Nutfixierungsplatten, 2 Nutensteine - Nut 8 - M8 1 Montageset für Monitor: 4 Zylinderkopfschrauben M4 x 12, 4 UnterlegscheibenOberfläche:Arm: eloxiert Gehäuse: pulverbeschichtet Schrauben: verzinkt Scheiben: verzinkt Nutfixierungsplatten: pulverbeschichtet Nutensteine: verzinktZolltarifnummer:76169990990

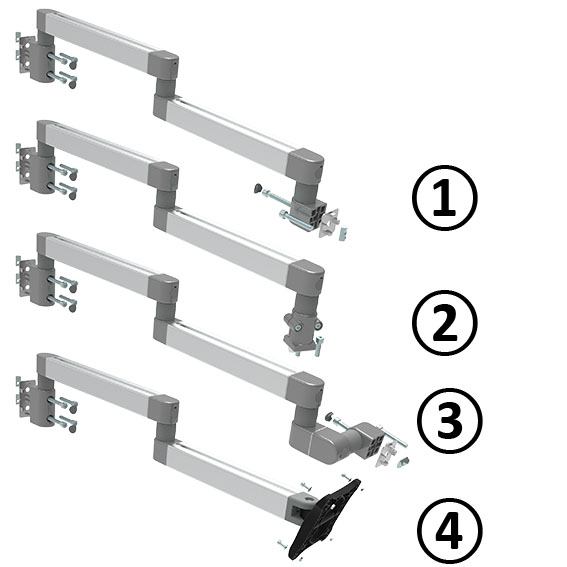

Doppel-Systemarm I40L 695 (Set)
0,00 €*
Abb.:
④
|
Ausführung:
mit Monitorhalterung
|
Set:
Set 4
|
Profil:
I
Farbe:Arm: alufarbig Gehäuse: alufarbig Abdeckring: grau ≈ RAL 7042 Abdeckkappen: grau ≈ RAL 7042 Nutfixierungsplatten: alufarbig Monitorhalterung: schwarzLieferländer:weltweitBeschreibung:stabiler Doppelschwenkarm mit einer Reichweite von ca. 695 mm und diversen Befestigungsmöglichkeiten; 360° drehbar; vormontiert Systemarm kann längs, quer oder stirnseitig am Profil angebracht werden; bei der stirnseitigen Anwendung muss an der Kernbohrung ein Gewinde M8 vorhanden sein (mind. 15 mm tief)Material:Arm: Aluminium Gehäuse: Aluminiumdruckguss Abdeckring: Kunststoff Einsätze: Stahl Friktionswelle: Stahl Abdeckkappen: Kunststoff Schrauben: Stahl Scheiben: Stahl Nutfixierungsplatten: Aluminiumdruckguss Nutensteine: Stahl Monitorhalterung: Kunststoff PA, glasfaserverstärktSet 1:1 Doppel-Systemarm I40L 695 mit Friktionsgelenk, 3 Abdeckkappen 3 Schrauben DIN EN ISO 4762 (DIN 912) - M8 x 45 (für Nutenstein Friktionsgelenk-Seite), 3 Schrauben DIN EN ISO 4762 (DIN 912) - M8 x 50 (für Kernloch Friktionsgelenk-Seite), 3 Scheiben 8-FSt, 3 Nutfixierungsplatten, 3 Nutensteine - Nut 8 - M8Set 2:1 Doppel-Systemarm I40L 695 mit Anschluss-Friktionsgelenk, 2 Abdeckkappe, 2 Schraube DIN EN ISO 4762 (DIN 912) - M8 x 45 (für Nutenstein Friktionsgelenk-Seite), 1 Schraube DIN EN ISO 4762 (DIN 912) - M8 x 25 (für Nutenstein Anschluss-Seite), 2 Schraube DIN EN ISO 4762 (DIN 912) - M8 x 50 (für Kernloch Friktionsgelenk-Seite), 1 Schraube DIN EN ISO 4762 (DIN 912) - M8 x 30 (für Kernloch Anschluss-Seite), 3 Scheiben 8-FSt, 3 Nutfixierungsplatten, 3 Nutensteine - Nut 8 - M8Set 3:1 Doppel-Systemarm I40L 695 mit Doppel-Friktionsgelenk, 3 Abdeckkappen 3 Schrauben DIN EN ISO 4762 (DIN 912) - M8 x 45 (für Nutenstein Friktionsgelenk-Seite), 3 Schrauben DIN EN ISO 4762 (DIN 912) - M8 x 50 (für Kernloch Friktionsgelenk-Seite), 3 Scheiben 8-FSt, 3 Nutfixierungsplatten, 3 Nutensteine - Nut 8 - M8Set 4:1 Doppel-Systemarm I40L 695 mit Monitorhalterung, 2 Abdeckkappen 2 Schrauben DIN EN ISO 4762 (DIN 912) - M8 x 45 (für Nutenstein Friktionsgelenk-Seite), 2 Schrauben DIN EN ISO 4762 (DIN 912) - M8 x 50 (für Kernloch Friktionsgelenk-Seite), 2 Scheiben 8-FSt, 2 Nutfixierungsplatten, 2 Nutensteine - Nut 8 - M8 1 Montageset für Monitor: 4 Zylinderkopfschrauben M4 x 12, 4 UnterlegscheibenOberfläche:Arm: eloxiert Gehäuse: pulverbeschichtet Schrauben: verzinkt Scheiben: verzinkt Nutfixierungsplatten: pulverbeschichtet Nutensteine: verzinktZolltarifnummer:76169990990

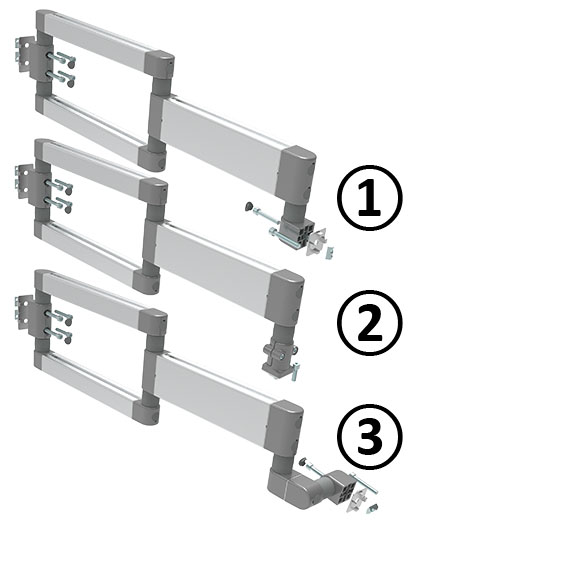

Doppel-Systemarm I80H 695 (Set)
0,00 €*
Abb.:
②
|
Ausführung:
mit Anschluss-Friktionsgelenk
|
Set:
Set 2
|
Profil:
I
Farbe:Arm: alufarbig Gehäuse: alufarbig Abdeckring: grau ≈ RAL 7042 Abdeckkappen: grau ≈ RAL 7042 Nutfixierungsplatten: alufarbigLieferländer:weltweitBeschreibung:stabiler Doppelschwenkarm mit einer Reichweite von ca. 695 mm und diversen Befestigungsmöglichkeiten; 360° drehbar; vormontiert Systemarm kann längs, quer oder stirnseitig am Profil angebracht werden; bei der stirnseitigen Anwendung muss an der Kernbohrung ein Gewinde M8 vorhanden sein (mind. 15 mm tief)Material:Arm: Aluminium Gehäuse: Aluminiumdruckguss Abdeckring: Kunststoff Einsätze: Stahl Friktionswelle: Stahl Abdeckkappen: Kunststoff Schrauben: Stahl Scheiben: Stahl Nutfixierungsplatten: Aluminiumdruckguss Nutensteine: StahlSet 1:1 Doppel-Systemarm I80H 695 mit Friktionsgelenk, 3 Abdeckkappen 3 Schrauben DIN EN ISO 4762 (DIN 912) - M8 x 45 (für Nutenstein Friktionsgelenk-Seite), 3 Schrauben DIN EN ISO 4762 (DIN 912) - M8 x 50 (für Kernloch Friktionsgelenk-Seite), 3 Scheiben 8-FSt, 3 Nutfixierungsplatten, 3 Nutensteine - Nut 8 - M8Set 2:1 Doppel-Systemarm I80H 695 mit Anschluss-Friktionsgelenk, 2 Abdeckkappe, 2 Schraube DIN EN ISO 4762 (DIN 912) - M8 x 45 (für Nutenstein Friktionsgelenk-Seite), 1 Schraube DIN EN ISO 4762 (DIN 912) - M8 x 25 (für Nutenstein Anschluss-Seite), 2 Schraube DIN EN ISO 4762 (DIN 912) - M8 x 50 (für Kernloch Friktionsgelenk-Seite), 1 Schraube DIN EN ISO 4762 (DIN 912) - M8 x 30 (für Kernloch Anschluss-Seite), 3 Scheiben 8-FSt, 3 Nutfixierungsplatten, 3 Nutensteine - Nut 8 - M8Set 3:1 Doppel-Systemarm I40H 695 mit Doppel-Friktionsgelenk, 3 Abdeckkappen 3 Schrauben DIN EN ISO 4762 (DIN 912) - M8 x 45 (für Nutenstein Friktionsgelenk-Seite), 3 Schrauben DIN EN ISO 4762 (DIN 912) - M8 x 50 (für Kernloch Friktionsgelenk-Seite), 3 Scheiben 8-FSt, 3 Nutfixierungsplatten, 3 Nutensteine - Nut 8 - M8Oberfläche:Arm: eloxiert Gehäuse: pulverbeschichtet Schrauben: verzinkt Scheiben: verzinkt Nutfixierungsplatten: pulverbeschichtet Nutensteine: verzinktZolltarifnummer:76169990990
Systemarme individuell konstruieren
Mit den FATH Friktionsgelenken können Sie Ihre Schwenkarme in
individueller Länge und Ausführung bauen, bedarfsgerecht nach
Ihren Anforderungen. Neben den Gelenken mit fixem Reibungsmoment
in sechs Abstufungen sind Ausführungen mit frei einstellbarem
Reibungsmoment erhältlich. Alle FATH Friktionsgelenke
können längs, quer oder stirnseitig am Profil befestigt werden.
Damit haben Sie volle Flexibilität für Ihre passgenaue Konstruktion.
