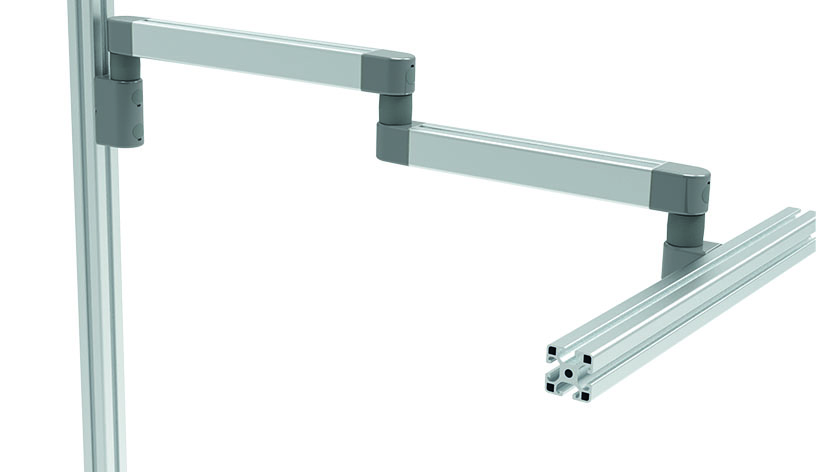

Doppel-Systemarm I40L 695 (Set)
Produktnummer:
6FMVND40L695N08
Produktinformationen "Doppel-Systemarm I40L 695 (Set)"
Farbe:
Arm: alufarbig
Gehäuse: alufarbig
Abdeckring: grau ≈ RAL 7042
Abdeckkappen: grau ≈ RAL 7042
Nutfixierungsplatten: alufarbig
Monitorhalterung: schwarz
Lieferländer:
weltweit
Beschreibung:
stabiler Doppelschwenkarm mit einer Reichweite von ca. 695 mm und diversen Befestigungsmöglichkeiten; 360° drehbar; vormontiert

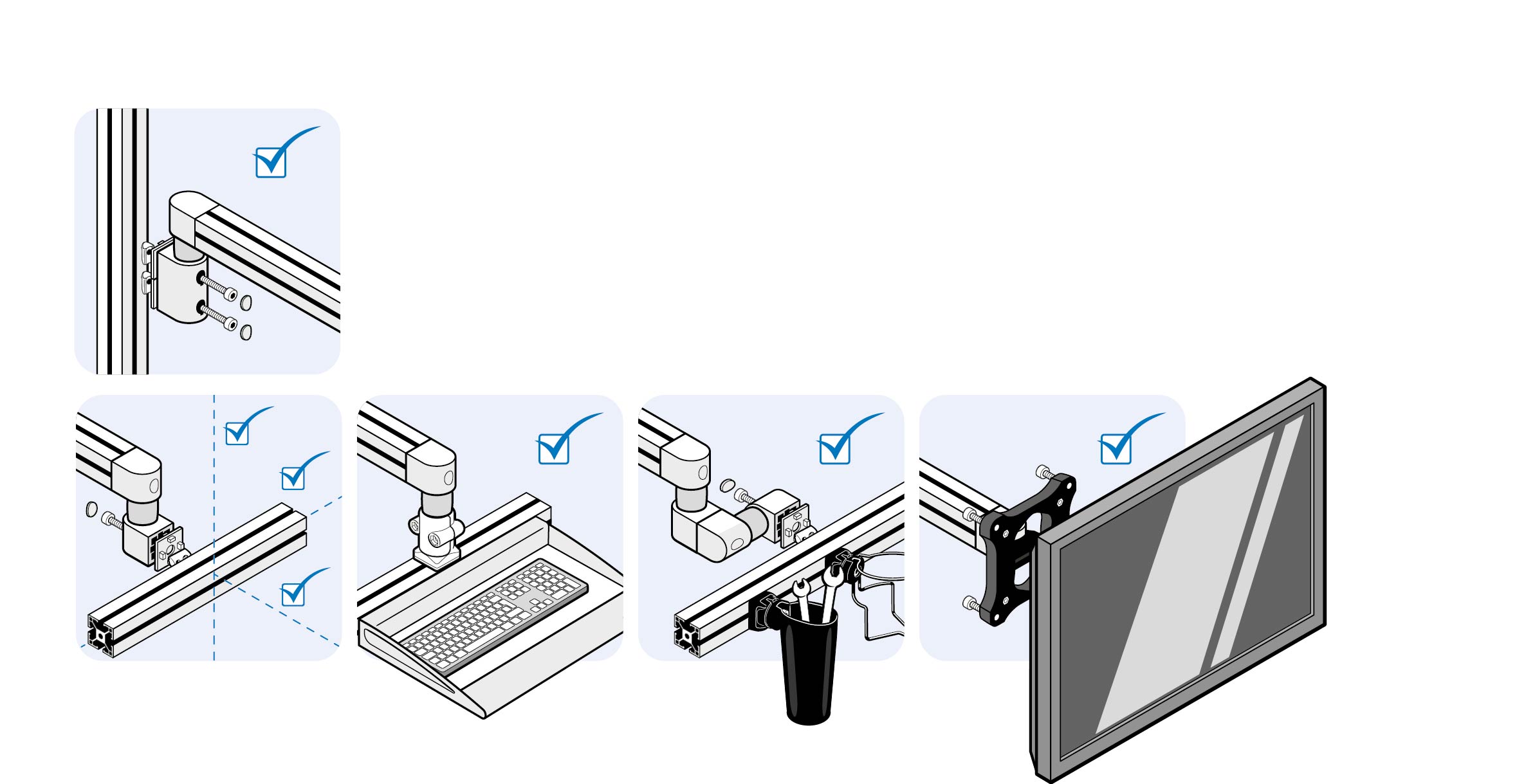

Systemarm kann längs, quer oder stirnseitig am Profil angebracht werden; bei der stirnseitigen Anwendung muss an der Kernbohrung ein Gewinde M8 vorhanden sein (mind. 15 mm tief)
Material:
Arm: Aluminium
Gehäuse: Aluminiumdruckguss
Abdeckring: Kunststoff
Einsätze: Stahl
Friktionswelle: Stahl
Abdeckkappen: Kunststoff
Schrauben: Stahl
Scheiben: Stahl
Nutfixierungsplatten: Aluminiumdruckguss
Nutensteine: Stahl
Monitorhalterung: Kunststoff PA, glasfaserverstärkt

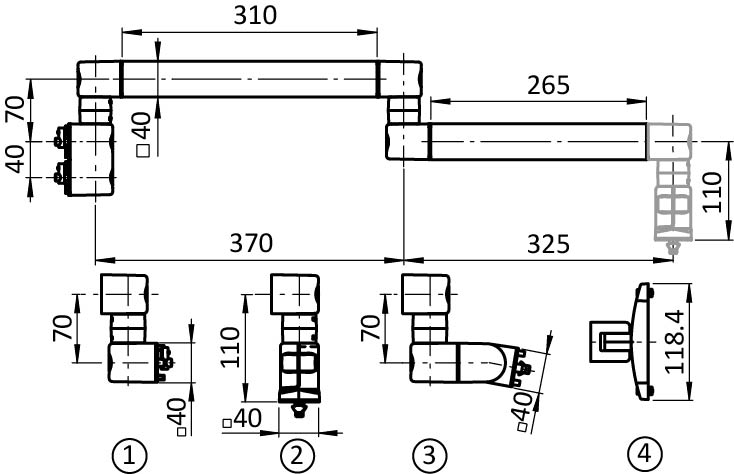

Set 1:
1 Doppel-Systemarm I40L 695 mit Friktionsgelenk,
3 Abdeckkappen
3 Schrauben DIN EN ISO 4762 (DIN 912) - M8 x 45 (für Nutenstein Friktionsgelenk-Seite),
3 Schrauben DIN EN ISO 4762 (DIN 912) - M8 x 50 (für Kernloch Friktionsgelenk-Seite),
3 Scheiben 8-FSt,
3 Nutfixierungsplatten,
3 Nutensteine - Nut 8 - M8
Set 2:
1 Doppel-Systemarm I40L 695 mit Anschluss-Friktionsgelenk,
2 Abdeckkappe,
2 Schraube DIN EN ISO 4762 (DIN 912) - M8 x 45 (für Nutenstein Friktionsgelenk-Seite),
1 Schraube DIN EN ISO 4762 (DIN 912) - M8 x 25 (für Nutenstein Anschluss-Seite),
2 Schraube DIN EN ISO 4762 (DIN 912) - M8 x 50 (für Kernloch Friktionsgelenk-Seite),
1 Schraube DIN EN ISO 4762 (DIN 912) - M8 x 30 (für Kernloch Anschluss-Seite),
3 Scheiben 8-FSt,
3 Nutfixierungsplatten,
3 Nutensteine - Nut 8 - M8
Set 3:
1 Doppel-Systemarm I40L 695 mit Doppel-Friktionsgelenk,
3 Abdeckkappen
3 Schrauben DIN EN ISO 4762 (DIN 912) - M8 x 45 (für Nutenstein Friktionsgelenk-Seite),
3 Schrauben DIN EN ISO 4762 (DIN 912) - M8 x 50 (für Kernloch Friktionsgelenk-Seite),
3 Scheiben 8-FSt,
3 Nutfixierungsplatten,
3 Nutensteine - Nut 8 - M8
Set 4:
1 Doppel-Systemarm I40L 695 mit Monitorhalterung,
2 Abdeckkappen
2 Schrauben DIN EN ISO 4762 (DIN 912) - M8 x 45 (für Nutenstein Friktionsgelenk-Seite),
2 Schrauben DIN EN ISO 4762 (DIN 912) - M8 x 50 (für Kernloch Friktionsgelenk-Seite),
2 Scheiben 8-FSt,
2 Nutfixierungsplatten,
2 Nutensteine - Nut 8 - M8
1 Montageset für Monitor: 4 Zylinderkopfschrauben M4 x 12, 4 Unterlegscheiben
Oberfläche:
Arm: eloxiert
Gehäuse: pulverbeschichtet
Schrauben: verzinkt
Scheiben: verzinkt
Nutfixierungsplatten: pulverbeschichtet
Nutensteine: verzinkt
Zolltarifnummer:
76169990990
Arm: alufarbig
Gehäuse: alufarbig
Abdeckring: grau ≈ RAL 7042
Abdeckkappen: grau ≈ RAL 7042
Nutfixierungsplatten: alufarbig
Monitorhalterung: schwarz
Lieferländer:
weltweit
Beschreibung:
stabiler Doppelschwenkarm mit einer Reichweite von ca. 695 mm und diversen Befestigungsmöglichkeiten; 360° drehbar; vormontiert
Systemarm kann längs, quer oder stirnseitig am Profil angebracht werden; bei der stirnseitigen Anwendung muss an der Kernbohrung ein Gewinde M8 vorhanden sein (mind. 15 mm tief)
Material:
Arm: Aluminium
Gehäuse: Aluminiumdruckguss
Abdeckring: Kunststoff
Einsätze: Stahl
Friktionswelle: Stahl
Abdeckkappen: Kunststoff
Schrauben: Stahl
Scheiben: Stahl
Nutfixierungsplatten: Aluminiumdruckguss
Nutensteine: Stahl
Monitorhalterung: Kunststoff PA, glasfaserverstärkt
Set 1:
1 Doppel-Systemarm I40L 695 mit Friktionsgelenk,
3 Abdeckkappen
3 Schrauben DIN EN ISO 4762 (DIN 912) - M8 x 45 (für Nutenstein Friktionsgelenk-Seite),
3 Schrauben DIN EN ISO 4762 (DIN 912) - M8 x 50 (für Kernloch Friktionsgelenk-Seite),
3 Scheiben 8-FSt,
3 Nutfixierungsplatten,
3 Nutensteine - Nut 8 - M8
Set 2:
1 Doppel-Systemarm I40L 695 mit Anschluss-Friktionsgelenk,
2 Abdeckkappe,
2 Schraube DIN EN ISO 4762 (DIN 912) - M8 x 45 (für Nutenstein Friktionsgelenk-Seite),
1 Schraube DIN EN ISO 4762 (DIN 912) - M8 x 25 (für Nutenstein Anschluss-Seite),
2 Schraube DIN EN ISO 4762 (DIN 912) - M8 x 50 (für Kernloch Friktionsgelenk-Seite),
1 Schraube DIN EN ISO 4762 (DIN 912) - M8 x 30 (für Kernloch Anschluss-Seite),
3 Scheiben 8-FSt,
3 Nutfixierungsplatten,
3 Nutensteine - Nut 8 - M8
Set 3:
1 Doppel-Systemarm I40L 695 mit Doppel-Friktionsgelenk,
3 Abdeckkappen
3 Schrauben DIN EN ISO 4762 (DIN 912) - M8 x 45 (für Nutenstein Friktionsgelenk-Seite),
3 Schrauben DIN EN ISO 4762 (DIN 912) - M8 x 50 (für Kernloch Friktionsgelenk-Seite),
3 Scheiben 8-FSt,
3 Nutfixierungsplatten,
3 Nutensteine - Nut 8 - M8
Set 4:
1 Doppel-Systemarm I40L 695 mit Monitorhalterung,
2 Abdeckkappen
2 Schrauben DIN EN ISO 4762 (DIN 912) - M8 x 45 (für Nutenstein Friktionsgelenk-Seite),
2 Schrauben DIN EN ISO 4762 (DIN 912) - M8 x 50 (für Kernloch Friktionsgelenk-Seite),
2 Scheiben 8-FSt,
2 Nutfixierungsplatten,
2 Nutensteine - Nut 8 - M8
1 Montageset für Monitor: 4 Zylinderkopfschrauben M4 x 12, 4 Unterlegscheiben
Oberfläche:
Arm: eloxiert
Gehäuse: pulverbeschichtet
Schrauben: verzinkt
Scheiben: verzinkt
Nutfixierungsplatten: pulverbeschichtet
Nutensteine: verzinkt
Zolltarifnummer:
76169990990
Gewicht (g): | 2879.2 |
---|---|
Liefereinheit: | 1 Stück |
Modell: | vormontiert, ab Profil 40 |
