Profilgleiter ZN 40 x 80 Festlager mit Exzenterhebel (Set)
Regulärer Preis:
0,00 €
Teil-Nr.:
093PS0840FS02
Liefereinheit:
10 Stück
Produktinformationen "Profilgleiter ZN 40 x 80 Festlager mit Exzenterhebel (Set)"
Farbe:
Gleitschuh: natur
Exzenterhebel: schwarz
O-Ring: schwarz
Lieferländer:
weltweit
Beschreibung:

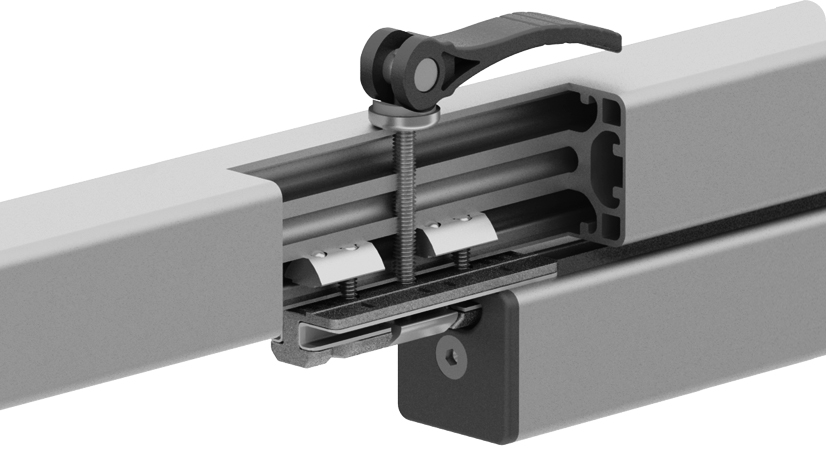

zur gleitenden Führung von Profilen mit Nut 8, Festlager*; zusätzliche Klemmung des Schlittens erhöht die Einsatzmöglichkeiten, z. B. als schnell verstellbarer Endanschlag
Material:
Gleitschlitten: Zinkdruckguss
Gleitschuh: Kunststoff POM
Befestigung: Stahl
Exzenterhebel: Kunststoff, glasfaserverstärkt
Exzenterhebel-Mechanik: Stahl
O-Ring: EPDM

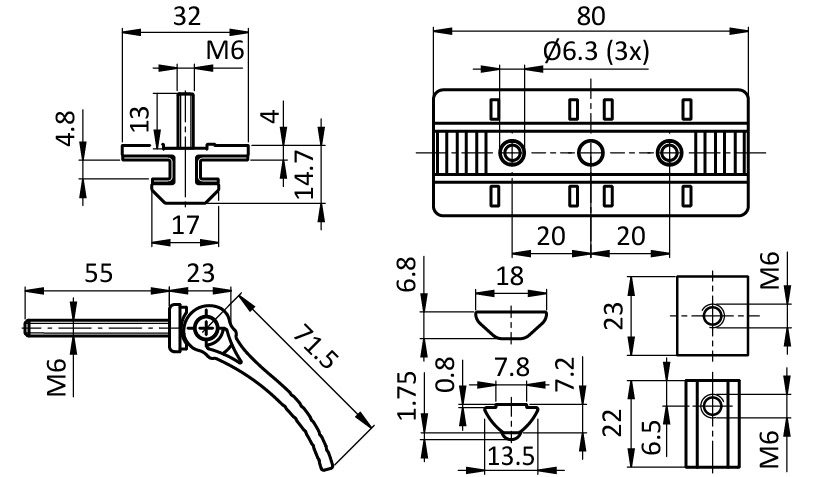

Set:
1 Gleitschlitten,
2 Gleitschuhe,
1 Exzenterhebel mit Aussengewinde M6 x 55**,
1 Sonder-Nutenstein - Nut 8 - M6,
2 Linsenkopfschrauben DIN EN ISO 7380 (DIN 34805) - M6 x 25,
2 O-Ringe DIN EN ISO 3601 (DIN 3771) - 5 x 1,5,
2 Nutenteine - Nut 8 - M6
Oberfläche:
Gleitschlitten: verzinkt
Befestigung: verzinkt
Exzenterhebel-Mechanik: verzinkt
Hinweis:
*Profilführungen mit mehreren Profilgleitern:
ZN 40 x 80 müssen als Kombination aus Festlager (F) und Loslager (L) ausgeführt werden. Hierdurch werden Formtoleranzen ausgeglichen und eine leichte Beweglichkeit sichergestellt,
passender Profilgleiter ZN 40 x 80 Loslager siehe 093PS0840L, Loslager mit Exzenterhebel siehe 093PS0840LS02
Hinweis 2:
**Verwendung des Exzenterhebels M6:
Profil 40 mm + Profil 40 mm, Gewindelänge: 55 mm
Ablängen des Exzenterhebels M6, z.B.:
Profil 40 mm + Profil 20 mm, Gewinde ablängen auf: 35 mm
Profil 40 mm + Flächenelement 10 mm, Gewinde ablängen auf: 25 mm
Gleitschuh: natur
Exzenterhebel: schwarz
O-Ring: schwarz
Lieferländer:
weltweit
Beschreibung:
zur gleitenden Führung von Profilen mit Nut 8, Festlager*; zusätzliche Klemmung des Schlittens erhöht die Einsatzmöglichkeiten, z. B. als schnell verstellbarer Endanschlag
Material:
Gleitschlitten: Zinkdruckguss
Gleitschuh: Kunststoff POM
Befestigung: Stahl
Exzenterhebel: Kunststoff, glasfaserverstärkt
Exzenterhebel-Mechanik: Stahl
O-Ring: EPDM
Set:
1 Gleitschlitten,
2 Gleitschuhe,
1 Exzenterhebel mit Aussengewinde M6 x 55**,
1 Sonder-Nutenstein - Nut 8 - M6,
2 Linsenkopfschrauben DIN EN ISO 7380 (DIN 34805) - M6 x 25,
2 O-Ringe DIN EN ISO 3601 (DIN 3771) - 5 x 1,5,
2 Nutenteine - Nut 8 - M6
Oberfläche:
Gleitschlitten: verzinkt
Befestigung: verzinkt
Exzenterhebel-Mechanik: verzinkt
Hinweis:
*Profilführungen mit mehreren Profilgleitern:
ZN 40 x 80 müssen als Kombination aus Festlager (F) und Loslager (L) ausgeführt werden. Hierdurch werden Formtoleranzen ausgeglichen und eine leichte Beweglichkeit sichergestellt,
passender Profilgleiter ZN 40 x 80 Loslager siehe 093PS0840L, Loslager mit Exzenterhebel siehe 093PS0840LS02
Hinweis 2:
**Verwendung des Exzenterhebels M6:
Profil 40 mm + Profil 40 mm, Gewindelänge: 55 mm
Ablängen des Exzenterhebels M6, z.B.:
Profil 40 mm + Profil 20 mm, Gewinde ablängen auf: 35 mm
Profil 40 mm + Flächenelement 10 mm, Gewinde ablängen auf: 25 mm
| Liefereinheit: | 10 Stück |
|---|---|
| Modell: | Nut 8 |
| Gewicht (g): | 155.0 |
| ERP-Nummer: | 134615 |
Produktportraits
Klassifizierung
- ECLASS 6.0
- 23369290
- ECLASS 7.0
- 23369290
- ECLASS 8.0
- 23369290
- ECLASS 9.0
- 23369290
- ECLASS 10.0
- 23369290
- ECLASS 11.0
- 23360192
- ECLASS 12.0
- 23360192
- ECLASS 13.0
- 23360192
- Zolltarifnummer
- 79070000900
- Zolltarifnummer Ausfuhr
- 73269098
