Profilgleiter ZN 40 x 80 mit Klemmhebel (Set)

Produktinformationen "Profilgleiter ZN 40 x 80 mit Klemmhebel (Set)"

Farbe:
Gleitschuh: natur
Klemmhebel: schwarz

Lieferländer:
weltweit

Beschreibung:

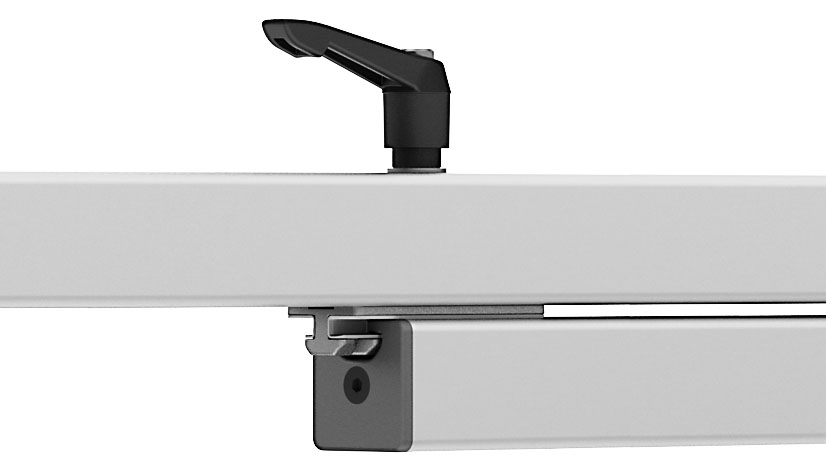

zur gleitenden Führung von Profilen mit Nut 8; zusätzliche Klemmung des Schlittens erweitert die Einsatzmöglichkeiten, z. B. als verstellbarer Endanschlag;
Haltekraft bei maximalem Anzugsmoment (15 Nm) 600 N; mit beiliegenden Sechskantmuttern M6 zur Befestigung von Anbauelementen

Material:
Gleitschlitten: Zinkdruckguss
Gleitschuh: Kunststoff POM
Befestigung: Stahl
Klemmhebel: Kunststoff, glasfaserverstärkt
Klemmhebel-Mechanik: Stahl

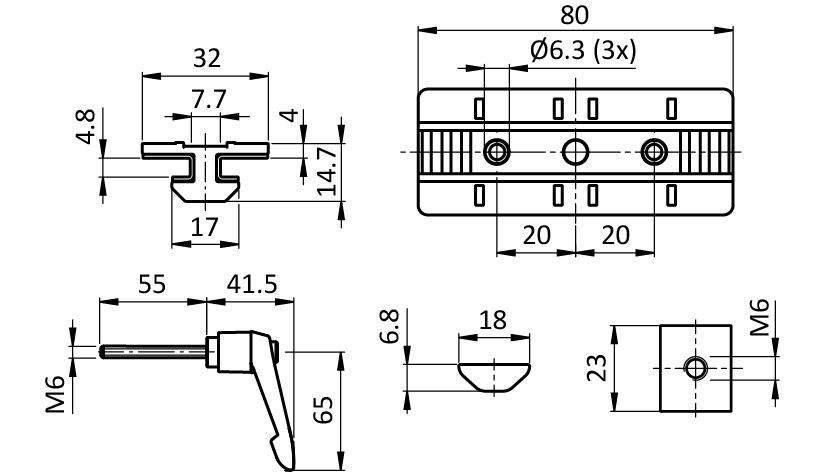

Set:
1 Gleitschlitten,
2 Gleitschuhe,
1 Klemmhebel mit Aussengewinde M6 x 55*,
1 Sonder-Nutenstein - Nut 8 - M6 ,
1 Scheibe DIN 9021 6,4 mm,
2 Sechskantmuttern DIN 439 B - M6

Oberfläche:
Gleitschlitten: verzinkt
Befestigung: verzinkt
Klemmhebel-Mechanik: brüniert

Hinweis:
* Verwendung des Klemmhebels M6:
Profil 40 mm + Profil 40 mm, Gewindelänge: 55 mm;
Ablängen des Klemmhebels M6, z.B.:
Profil 40 mm + Profil 20 mm, Gewinde ablängen auf: 35 mm
Profil 40 mm + Flächenelement 10 mm, Gewinde ablängen auf: 25 mm

Zolltarifnummer:
79070000900
Gewicht (g): 136.0
(ECLASS 6.0): 23369290
(ECLASS 7.0): 23369290
(ECLASS 8.0): 23369290
(ECLASS 9.0): 23369290
(ECLASS 10.0): 23369290
(ECLASS 11.0): 23360192
(ECLASS 12.0): 23360192
(ECLASS 13.0): 23360192
Liefereinheit: 10 Sets
Modell: Nut 8

Varianten

Produkt ID Ausführung Profil
093PS0840S01 mit Klemmhebel I
