Rolle Ø 39 für Nutprofile

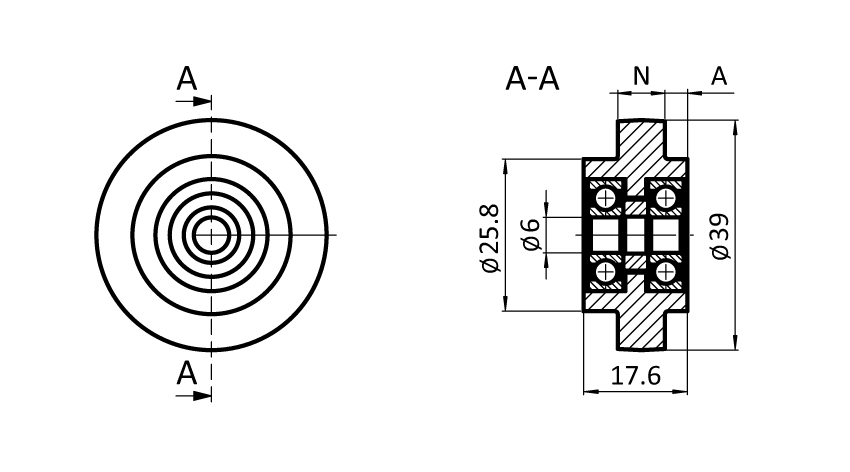

Rolle Ø 39 für Nutprofile – technische Zeichnung

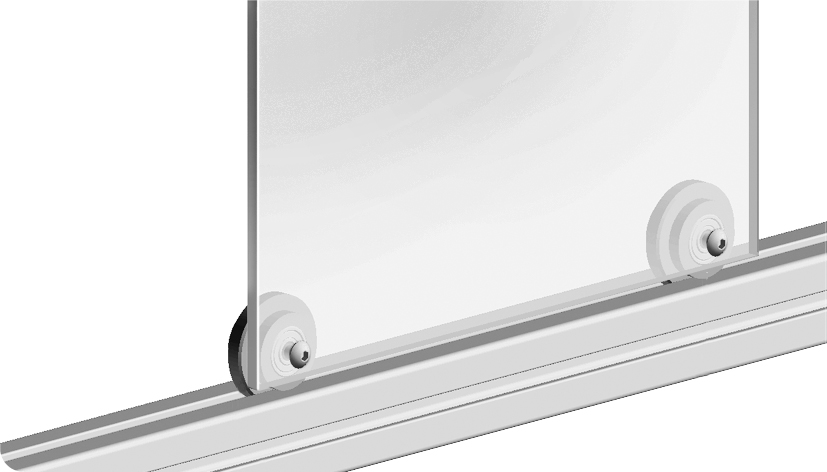

Rolle Ø 19 für Nutprofile – Anwendungsbeispiel

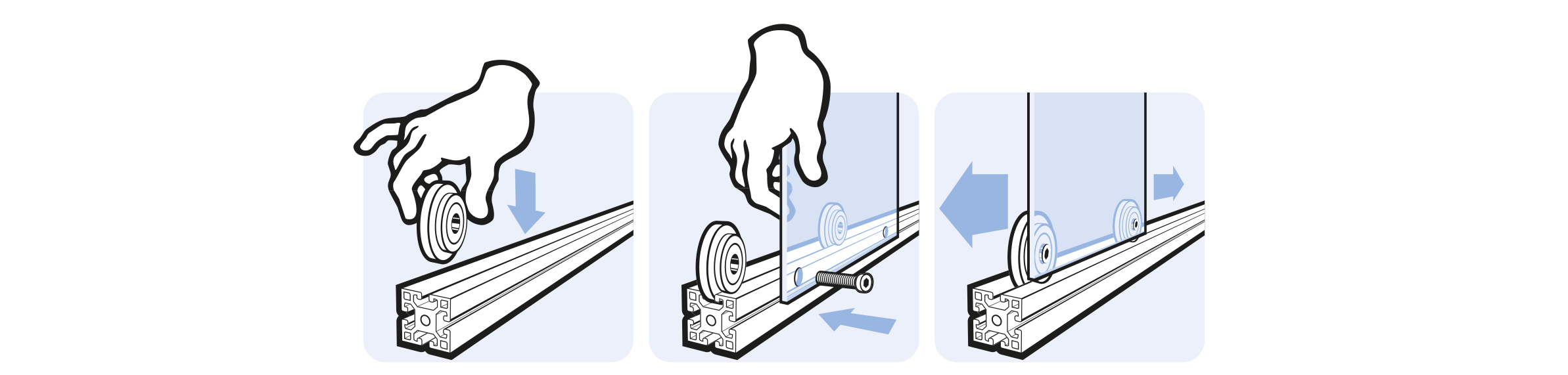

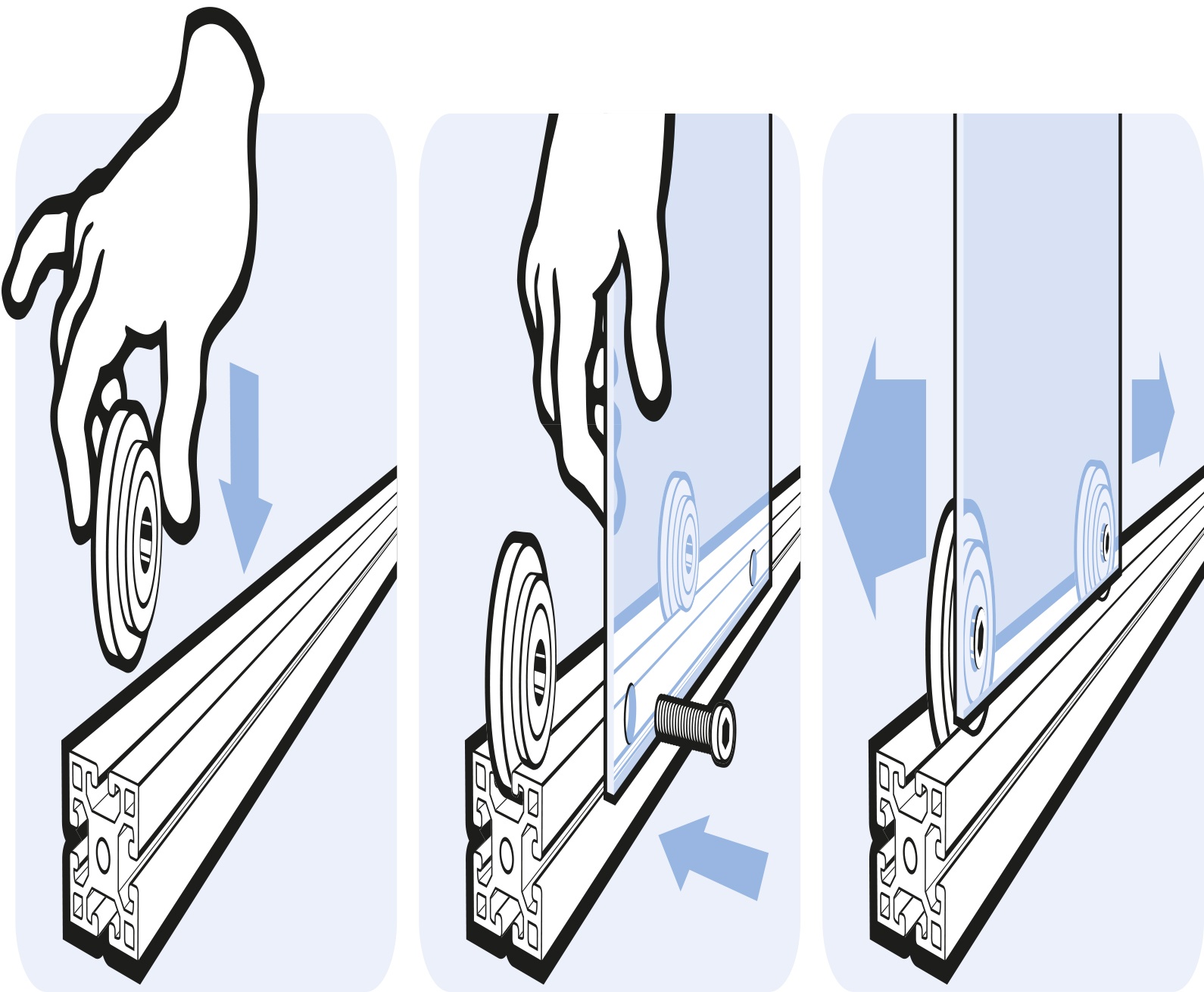

Rolle Ø 19 für Nutprofile – Montagegrafik

0,00 €

A (mm)

3.8

Farbe

grau ≈ RAL 7042

schwarz

Nut N (mm)

8

10

Teil-Nr.: 093021

Liefereinheit: 10 Stück

Beschreibung:
zur Führung von bewegten Teilen in der Nut des Aluminiumprofiles, mit Kugellager

Material:
Kunststoff PA, glasfaserverstärkt

Farbe:
schwarz, grau

Extras:
ESD elektrostatisch entladend, weitere Farben auf Anfrage

Lieferländer:
weltweit

Liefereinheit:	10 Stück
Modell:	Kunststoff PA, Nut 8, 10
Gewicht (g):	31.8
ERP-Nummer:	100341

Varianten

Teil-Nr.	A (mm)	Farbe	Nut N (mm)
093020	3.8	schwarz	8
093021	3.8	schwarz	10
093020S03	3.8	grau ≈ RAL 7042	8

Klassifizierung

ECLASS 6.0: 23370203
ECLASS 7.0: 23370203
ECLASS 8.0: 23370203
ECLASS 9.0: 23370203
ECLASS 10.0: 23370203
ECLASS 11.0: 23370203
ECLASS 12.0: 23370203
ECLASS 13.0: 23370203
Zolltarifnummer: 83022000900
Zolltarifnummer Ausfuhr: 83022000

Zertifikate

Profiltyp	Profiltyp B, Profiltyp I
Nutgröße	Nutgröße 10
Profilform	T-Nutprofile

Rolle Ø 39 für Nutprofile

Varianten

Produktportraits

Lagereinheiten

Mit den FATH Lagereinheiten für C-Schienenprofile können Schlitteneinheiten und Schiebetüren einfach selbst konstruiert werden. Die unterschiedlichen Ausführungen sind sehr robust und lassen sich auch um 180° versetzt verbauen – höchste Flexibilität für individuelle Anwendungen.
