Schiebetür-Führungssatz 30

Neu

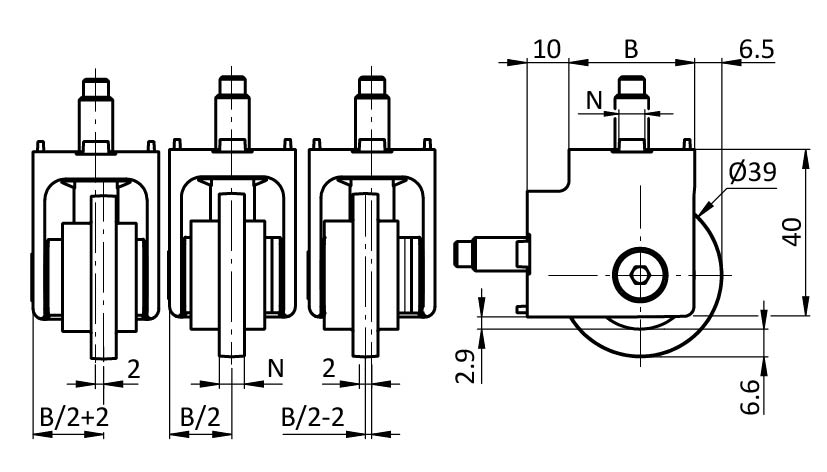

Schiebetür-Führungssatz 30 – technische Zeichnung

Schiebetür-Führungssatz 30 – Anwendungsbeispiel

0,00 €

Profil

B

I

B (mm)

30

Nut N (mm)

6

8

Set

Set 1

Set 2

Teil-Nr.: 093102S01

Liefereinheit: 10 Stück

Produktinformationen "Schiebetür-Führungssatz 30"

Farbe:
Rolle: schwarz
Distanzscheibe: natur

Lieferländer:
weltweit

Beschreibung:
zur rechtwinkligen Verbindung von zwei Aluminiumprofilen und zur Führung von Hub- oder Schiebetüren in der Nut des Aluminiumprofiles, mit Kugellager; Distanzscheiben können gewechselt werden: für 2 mm Abstand zu feststehendem Element oder 2 bzw. 4 mm Abstand zu parallelem Roll-Element

Material:
Gehäuse: Aluminiumdruckguss
Rolle: Kunststoff PA, glaskugelverstärkt
Distanzscheibe: Kunststoff PA,

Set 1:
1 Gehäuse,
1 Rolle Nut 6,
1 Schraube als Achse,
2 Schrauben DIN EN ISO 10642 (DIN 7991) - M6 x 22 (für Profil)
3 Distanzscheiben

Set 2:
1 Gehäuse,
1 Rolle Nut 8,
1 Schraube als Achse,
2 Schrauben DIN EN ISO 10642 (DIN 7991) - M8 x 20 (für Profil)
3 Distanzscheiben

Oberfläche:
Gehäuse: blank
