Schraubenverbinder I, einseitig

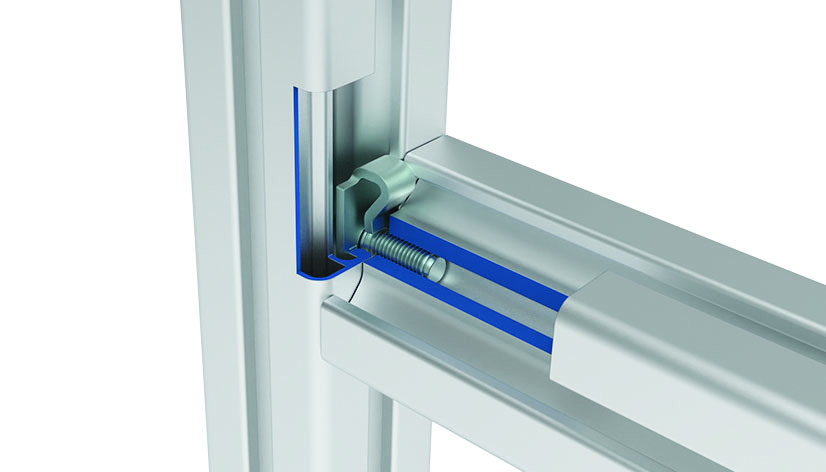

Schraubenverbinder I, einseitig – Anwendungsbeispiel

Produktinformationen "Schraubenverbinder I, einseitig"

Lieferländer:
weltweit

Beschreibung:
zur Verbindung von zwei Aluminiumprofilen, Zähne brechen die Eloxalschicht auf und schaffen eine sichere, ESD elektrostatisch entladende Verbindung; freie Nut für Flächenelemente auf einer Seite

Material:
Stahl

Oberfläche:
verzinkt

Liefereinheit:	100 Stück
Modell:	Nut 8
Gewicht (g):	8.6
ERP-Nummer:	132368

Globale Schlagwörter / Tags:

Profiltyp	Profiltyp B, Profiltyp I
Nutgröße	Nut 8
Produkteigenschaft	ESD
Profilform	T-Nutprofile

Varianten

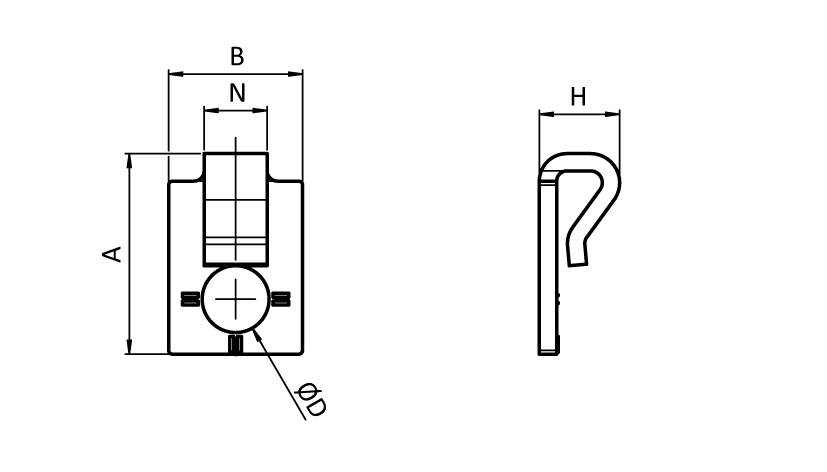

Teil-Nr.	D (mm)	Ausführung	H (mm)	Profil	ESD	Nut N (mm)	A x B (mm)
092140	8.5	Verdrehsicherung	10.2	-	ESD elektrostatisch entladend	8	25.5 x 17.0
099F0840SM08	8.5	inkl. Linsenkopfschraube M8 x 20	10.2	-	ESD elektrostatisch entladend	8	25.5 x 17.0
099F0840SS07	8.5	inkl. selbstformender Schraube S7 x 20	10.2	I	ESD elektrostatisch entladend	8	25.5 x 17.0

CAD-Downloads

Klassifizierung

ECLASS 6.0: 23360290
ECLASS 7.0: 23360290
ECLASS 8.0: 23360290
ECLASS 9.0: 23360290
ECLASS 10.0: 23360290
ECLASS 11.0: 23360290
ECLASS 12.0: 23360290
ECLASS 13.0: 23360290
Zolltarifnummer Ausfuhr: 73182900

Zertifikate
