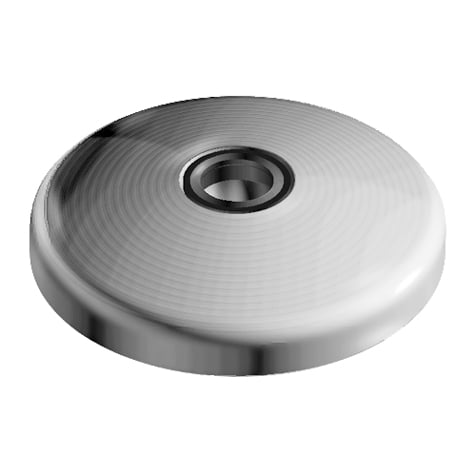

Teller VA für Gelenkstellfüße, Kugel 15

Produktinformationen "Teller VA für Gelenkstellfüße, Kugel 15"

Lieferländer:
weltweit

Beschreibung:

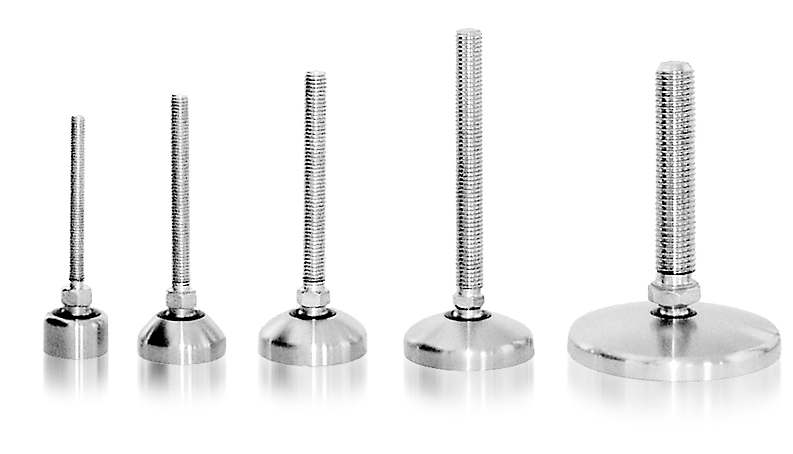

schwenkbarer, nivellierbarer Stellfuß zum Ausgleich von Bodenunebenheiten

Material:
Edelstahl 1.4305

Extras:
weitere Größen, geklebte Anti-Slip-Platte auf Anfrage;
als montierter Stellfuß auf Anfrage

Oberfläche:
blank

Hinweis:
passende Gewindestange siehe 098DM08025E f.,
passende Mutter siehe 4DIN439BM5E f.,
passende Anti-Slip Platte siehe 098DG030

Modell:	Edelstahl, ohne Anschraubbohrungen
Liefereinheit:	10 Stück
Zolltarifnummer Ausfuhr:	73269098
Gewicht (g):	99.0
ECLASS 6.0:	90900102
ECLASS 7.0:	90900102
ECLASS 8.0:	90900102
ECLASS 9.0:	90900102
ECLASS 10.0:	90900102
ECLASS 11.0:	90900102
ECLASS 12.0:	90900102
ECLASS 13.0:	90900102
ECLASS 14.0:	90900102
ECLASS 15.0:	90900102
ECLASS 16.0:	23010704
ERP-Nummer:	103853
Zolltarifnummer:	73269098900

Varianten

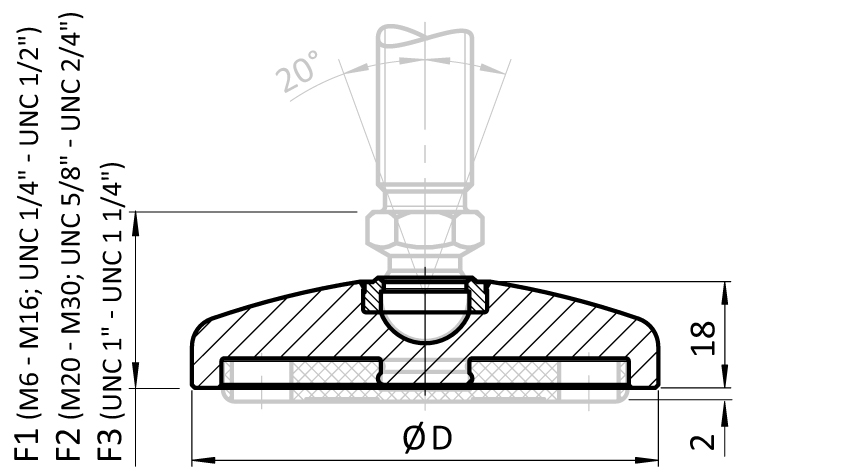

Teil-Nr.	Ausführung	Teller	Fmax (N)	D (mm)	F1 (mm)	F2 (mm)	F3 (mm)
098D030E	ohne Anti-Slip-Platte	30	19600	29	29.5	32.5	33.5
098D030EG	mit Anti-Slip-Platte	30	19600	29	29.5	32.5	33.5
098D040E	ohne Anti-Slip-Platte	40	29400	39	29.5	32.5	33.5
098D040EG	mit Anti-Slip-Platte	40	29400	39	29.5	32.5	33.5
098D045E	ohne Anti-Slip-Platte	45	29400	44	29.5	32.5	33.5
098D045EG	mit Anti-Slip-Platte	45	29400	44	29.5	32.5	33.5
098D050E	ohne Anti-Slip-Platte	50	34300	49	29.5	32.5	33.5
098D050EG	mit Anti-Slip-Platte	50	34300	49	29.5	32.5	33.5
098D060E	ohne Anti-Slip-Platte	60	34300	59	29.5	32.5	33.5
098D060EG	mit Anti-Slip-Platte	60	34300	59	29.5	32.5	33.5
098D080E	ohne Anti-Slip-Platte	80	34300	79	29.5	32.5	33.5
098D080EG	mit Anti-Slip-Platte	80	34300	79	29.5	32.5	33.5
098D100E	ohne Anti-Slip-Platte	100	39200	99	29.5	32.5	33.5
098D100EG	mit Anti-Slip-Platte	100	39200	99	29.5	32.5	33.5
098D120E	ohne Anti-Slip-Platte	120	39200	119	29.5	32.5	33.5
098D120EG	mit Anti-Slip-Platte	120	39200	119	29.5	32.5	33.5
